继电器粘连检测

1. 什么是继电器？

继电器是一种像开关的电子器件。它可以用来控制电路的开或关。
你可以把它想象成一个用电磁铁控制的开关：当你给电磁铁通电时，开关就会“吸合”或者“断开”，从而控制电路的通断。

2. 什么是继电器粘连？

继电器粘连就是指继电器的触点（开关部分）由于长期使用或者过载而卡住了。
这就像你家的灯开关，开关坏掉了，按了几下都弹不回来，一直保持在“开”或者“关”的状态。

3. 为什么要检测继电器粘连？

安全问题：如果继电器一直保持在“开”的状态，即使你不需要电，电流也会一直通过，这可能会导致电池过热甚至起火。
设备保护：如果继电器一直保持在“关”的状态，电池的电力就不能传输到需要的地方，设备可能无法正常工作。

4. 怎么检测继电器粘连？

断电检测：简单来说，你可以断开电源，然后检查继电器是不是仍然处于“通电”的状态。如果是，那它就可能粘连了。
监控电流：你可以用一个传感器来监控电流。如果发现电流一直在流，即使你已经关闭了开关，就说明继电器粘连了。

高压互锁

1. 什么是高压？

高压就是指非常高的电压，通常指几百伏特甚至更高。
比如电动汽车的电池，电压可能会高达300伏以上。

2. 为什么要有高压互锁？

安全性：高压电是非常危险的，触碰到会有触电的风险。
保护设备：高压电会对设备造成损坏，所以需要一种机制来确保高压电路只有在完全安全的情况下才会通电。

3. 什么是高压互锁？

高压互锁是一种安全机制，它可以确保只有在所有的保护措施到位时，高压电路才会通电。
你可以把它想象成一个门锁，只有当你确定门锁已经安全关闭时，电才会通。

4. 怎么实现高压互锁？

安全检测：在高压电路中会有一些传感器或开关，用来检测电路是否安全。如果检测到任何不安全的情况，高压互锁就会切断电路。
保护电路：高压互锁会连接到一些保护电路，当检测到问题时，保护电路会自动关闭高压电源，确保安全。

小结

继电器粘连检测是为了确保电子开关（继电器）能够正常工作，不会一直处于开启或关闭状态，避免安全问题。
高压互锁是为了确保高压电路只有在完全安全的情况下才会通电，保护人和设备的安全。

通过这些机制，我们可以更安全地使用电池和电动设备，确保我们的生活和工作的安全性。

我们通过一些具体的例子来解释继电器粘连检测和高压互锁。这些例子将帮助你更清楚地理解这些概念在实际应用中的功能和重要性。

继电器粘连检测

1. 举例：电动汽车的继电器粘连检测

在电动汽车中，继电器用于控制高压电池和电动机之间的电流。如果继电器粘连，会导致高压电流无法正常断开，可能引发安全隐患和设备损坏。

例子：

背景：电动汽车在停车状态下，应切断电池与电动机之间的电流。然而，如果继电器触点粘连，电流可能继续流动，导致电动机可能意外启动，造成危险。

检测方法：

电流检测：在正常停车状态下，电流应该为零。如果检测到电流仍然流动，说明继电器可能粘连。
- 实施：在电动汽车中安装电流传感器，实时监测电池与电动机之间的电流。当检测到停车状态下有电流流过时，系统会报警或自动断开电源。
电压检测：在断电状态下，继电器两端的电压差应为零。如果检测到电压差，可能是继电器粘连。
- 实施：在继电器两端安装电压传感器，检测到有电压差存在时，系统会识别继电器粘连，并采取相应措施，如断开电源或提醒维护人员。

效果：这些检测方法可以有效防止电动汽车在不适当情况下启动，确保车辆和乘客的安全。

2. 举例：工业控制系统中的继电器粘连检测

在工业自动化系统中，继电器用于控制设备的开关。如果继电器粘连，会导致设备无法正常停止或启动，可能引发设备故障或生产事故。

例子：

背景：在一个自动化生产线上，继电器控制着传送带的启动和停止。如果继电器粘连，传送带可能无法停止，导致生产物料堆积或设备损坏。

检测方法：

状态反馈：使用继电器自带的状态反馈功能，检测触点的实际状态。
- 实施：安装带有状态反馈的继电器，通过继电器的辅助触点来检测其工作状态。当检测到辅助触点与主触点状态不一致时，系统会识别出继电器粘连，并停止传送带运行。
温度监测：继电器粘连会导致触点过热，通过温度传感器检测过热情况。
- 实施：在继电器附近安装温度传感器，实时监测温度。当检测到温度异常升高时，系统会自动关闭电源，防止设备损坏。

效果：这些检测方法可以防止设备失控，确保生产线安全运行，避免设备损坏和生产事故。

高压互锁

1. 举例：电动汽车的高压互锁

在电动汽车中，高压互锁用于确保电池系统在维修或紧急情况下自动断电，防止人员触电和设备损坏。

例子：

背景：电动汽车的高压电池系统在正常情况下对车身地完全绝缘。然而，在进行电池维护时，必须确保高压电源断开，防止维修人员触电。

互锁机制：

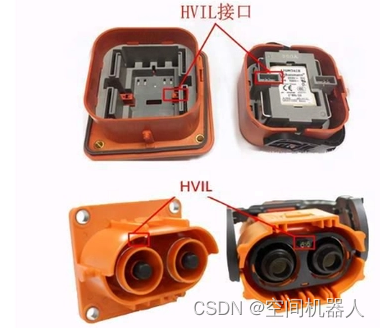

机械互锁：电池舱盖和高压接头处安装机械互锁装置，确保舱盖打开时高压电源自动断开。
- 实施：在电池舱盖上安装机械互锁开关，只有在舱盖完全关闭并锁定时，才会允许高压电路接通。维修人员打开舱盖时，机械互锁会自动断开电池与电动机的连接，确保维修人员安全。
电气互锁：通过电路检测电池系统的状态，确保在异常或紧急情况下断开高压电源。
- 实施：在高压电路中安装电气互锁传感器，实时监测电压和电流。当检测到异常或打开电池舱盖时，系统会自动切断高压电源，防止人员触电和设备损坏。

效果：这些互锁机制可以有效保护维修人员和设备，确保高压系统在异常情况下自动断电。

2. 举例：高压电力系统的高压互锁

在高压电力系统中，高压互锁用于防止在维护过程中意外接通高压电源，确保维修人员的安全。

例子：

背景：在高压电力变电站中，维修人员需要定期对设备进行检修。为了确保安全，必须保证在维护期间高压电源完全断开。

互锁机制：

硬件互锁：使用高压互锁开关，确保在维修时高压电路完全断开。
- 实施：在高压变压器和开关柜上安装互锁开关，当检测到开关柜打开时，互锁开关会自动断开高压电源，防止维修人员接触到高压电路。
软件互锁：通过控制系统中的软件逻辑，检测高压电路状态，确保在维修时自动断电。
- 实施：在控制系统中编写互锁逻辑，当系统检测到维修模式启动或设备异常时，自动切断高压电源，确保维修人员的安全。

效果：这些互锁机制可以防止高压电力系统在维护期间意外接通，确保维修人员的安全操作环境。
