DDR5是如何进行读写分离的（比喻讲解）

DDR5的读写分离机制

DDR5内存采用了一种更复杂的协议，以满足更高的数据速率和带宽要求。其读写分离的实现涉及多个方面，包括信号的电气特性、时序安排和数据通道设计。下面将详细讲解DDR5如何进行读写分离，并举例说明其操作过程。

1. 信号通道设计

在DDR5中，读写操作通过不同的信号通道进行区分。DDR5在其架构中引入了专用的信号线和控制逻辑，以同时处理读和写操作。主要的信号通道包括：

• DQ（数据总线）：用于传输实际的数据。
• DQS（数据选通信号）：用于指示数据的有效性和同步性。
• CA（命令/地址信号）：用于传输控制命令和地址信息。

2. 时序控制

在DDR5中，时序的控制对于实现读写分离至关重要。DDR5采用了不同的时序规范来区分读和写操作。以下是两个操作的示例：

• 写入操作：

  • 写入数据由内存控制器发送，DQS信号的上升沿通常用于锁存数据。
  • 写入时，DQS信号相对于数据线DQ的中心位置是关键。这种中心对齐的方式确保了数据在正确的时钟边缘被锁存。

• 读取操作：

  • 读取数据由内存模块发出，DQS信号的上升沿用于锁存来自内存的输出。
  • 读取时，DQS信号会在数据有效之前提前进行边沿对齐，这样可以确保接收器在合适的时间捕获数据。

3. 电气特性

DDR5的电气特性在读写分离中也发挥着重要作用。对于读和写操作，信号的电压电平和斜率会有所不同。具体来说：

• 写入电气特性：写入信号在高电平时的幅度和斜率通常与读取信号不同。
• 读取电气特性：读取信号可能具有更高的幅度，因为读取时从内存中提取的数据往往在总线上传输时幅度更强。

4. 读写分离的具体操作示例

以下是DDR5读写分离的具体操作过程：

1. 初始化操作：

   • 内存控制器配置DDR5内存并进行初始化，设定数据速率、时序和相关参数。

2. 执行写操作：

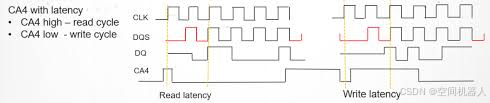

   • 内存控制器发送写命令，设定CA信号（如CA4）为低电平，以指示写入操作开始。
   • DQS信号在写入时中心对齐，同时DQ线传输待写入的数据。
   • 内存模块在接收到写命令后，通过DQS信号将数据锁存到内部存储单元中。

3. 执行读操作：

   • 内存控制器发送读命令，将CA信号设置为高电平以指示读取操作开始。
   • 内存模块根据命令从存储单元中读取数据，并通过DQ线和DQS信号将数据返回给控制器。
   • DQS信号在读取时会提前对齐，确保数据在接收器侧被正确捕获。

5. 测试与验证

为了验证DDR5的读写分离，工程师通常使用示波器和逻辑分析仪对DQS、DQ和CA信号进行监测。以下是测试的几个步骤：

• 捕获信号：在DDR5正常工作状态下捕获DQS和DQ信号波形。
• 信号分析：通过分析信号的波形特征（如高电平和低电平持续时间），判断信号是处于读还是写状态。
• 分离方法：使用相位分离或电平分离方法，确保能够准确识别读写操作的时序和电气特性。

结论

DDR5的读写分离机制通过设计专用信号通道、精确控制时序以及优化电气特性，实现了高效的读写操作。通过理解这些机制，工程师能够更好地测试和验证DDR5内存的性能和可靠性。
以下是通过比喻来解释DDR5的读写分离机制：

比喻：图书馆的借阅与归还

想象一个图书馆，里面有许多书籍供读者借阅。图书馆的操作可以用来比喻DDR5的读写过程，其中借阅和归还的方式就像读和写的过程。

1. 图书馆的两个角色

• 图书管理员：相当于内存控制器，负责管理所有的借书和还书请求。
• 读者：可以比喻为数据，代表需要被读或写的信息。

2. 借书（读取）与还书（写入）

在这个比喻中，“借书”代表从内存中读取数据，而“还书”代表将数据写入内存。

• 借书过程（读取）：

  • 当读者想要借书时，他们向图书管理员提出请求。
  • 图书管理员检查书籍的状态，确认书籍在图书馆中，并把书递给读者。在这个过程中，书籍的状态（例如是否被借出）就像DQS信号在读取时的状态。
  • 读者在借书时需要在特定的窗口时间到达（比如图书馆开放时间），这就像DQS信号在读取时需要提前对齐，确保数据在合适的时机被正确读取。

• 还书过程（写入）：

  • 当读者想要还书时，他们将书递给图书管理员。
  • 图书管理员会检查书籍的状态，并把书籍放回书架上。在这个过程中，书籍的状态（如是归还书还是损坏书）就像CA信号在写入时的状态。
  • 读者需要在规定的时间内归还书籍，以便管理员及时处理。这就像写入时需要确保信号的时序和电气特性，以确保数据的准确性。

3. 读写分离的关键

在图书馆中，借书和还书是两个不同的过程。虽然它们都发生在同一个地点（图书馆），但需要有明确的区分。这就像DDR5内存的读写分离：

• 专用通道：就像图书馆设有独立的借书窗口和还书窗口，使得借书和还书的流程可以独立进行，不会相互干扰。
• 时序控制：借书和还书有特定的时间段（开放时间），这使得每个操作都有充足的时间进行，而不会重叠。这对应于DDR5在读取和写入时使用不同的时序和信号控制，确保信号清晰且不混淆。

4. 结果与验证

最后，图书管理员会定期检查图书馆中每本书的状态，以确保借书和还书的记录是准确的。这类似于工程师使用测试设备监测DDR5的信号，确保读写分离的准确性和可靠性。

总结

通过这个图书馆的比喻，我们可以清晰地理解DDR5内存的读写分离机制：借书和还书是两个独立的过程，需要有明确的控制和时序，才能确保数据的正确性和效率。
