DC-DC降压转换器电路模块内部结构详解及设计指南

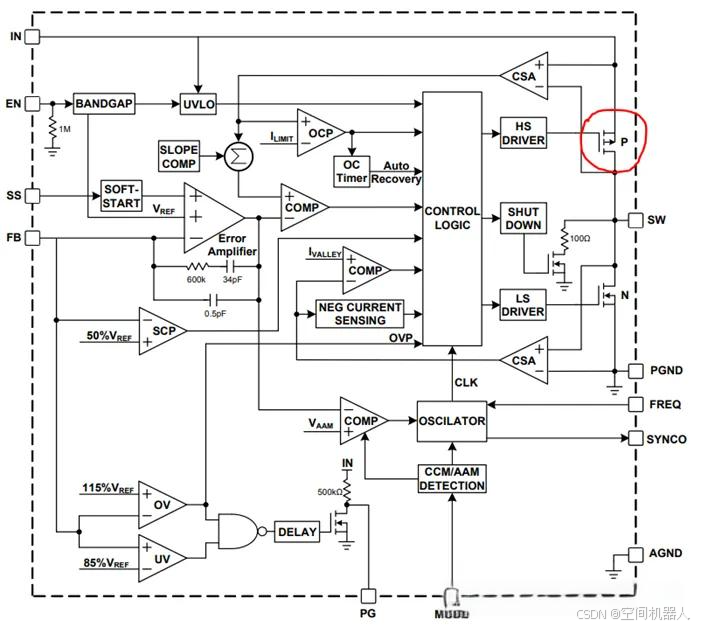

这张图是一个DC-DC降压转换器的内部电路框图。让我从各个模块开始详细讲解它们的功能和设计细节，帮助你深入理解每个模块的作用和参数选择。

1. EN（使能端）和 UVLO（欠压锁定）

• 作用：EN引脚用来启用或关闭芯片。欠压锁定（UVLO）用于检测输入电压是否足够高，以确保芯片能够正常工作。当输入电压低于某个阈值时，UVLO会让芯片进入关闭状态，防止电路不稳定。
• 参数选择：通常需要根据系统的最小工作电压来设置UVLO阈值。比如，如果输入电压低于5V会不稳定，可以将UVLO设为4.5V左右。

2. 软启动（Soft-Start）

• 作用：在芯片启动时逐步提升输出电压，防止浪涌电流过大。这是通过控制反馈电压（FB）慢慢上升来实现的。
• 参数选择：软启
