6.6kW的车载充电器（On-Board Charger, OBC）电路分析

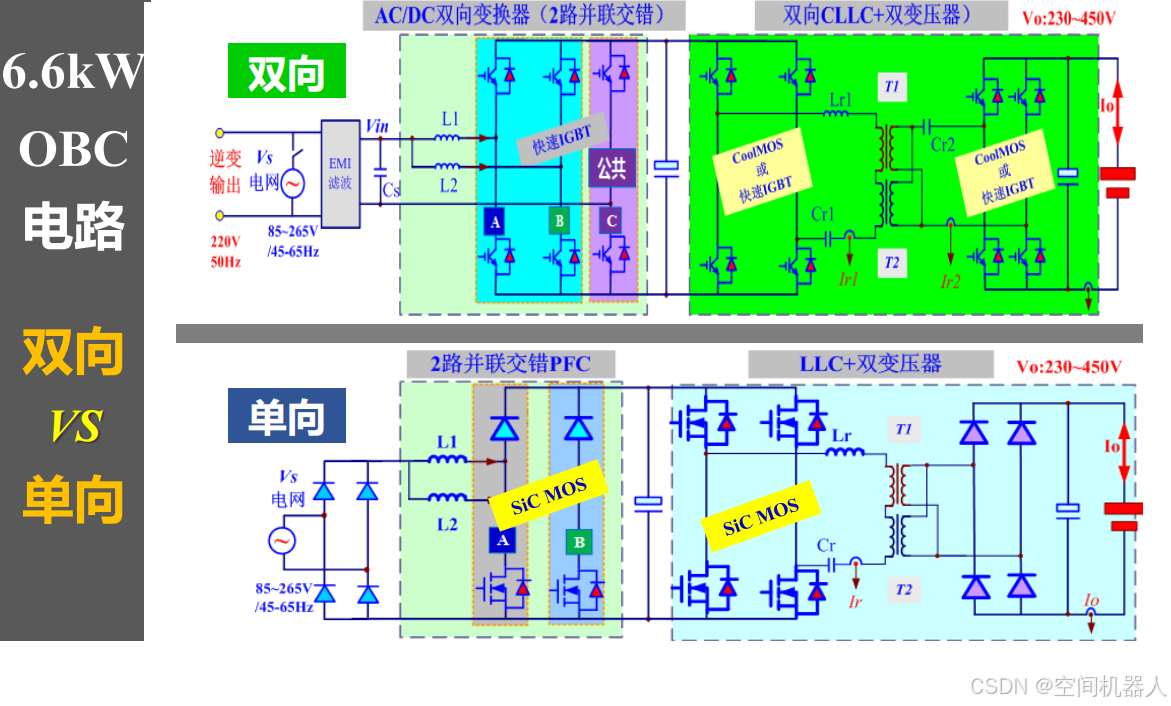

图片展示了6.6kW的车载充电器（On-Board Charger, OBC）电路，其中包含双向和单向两种拓扑结构。接下来我们将深入分析每个模块的设计、原理及其优势，以帮助理解不同结构在实际应用中的选型和应用。

一、双向OBC电路结构分析

双向OBC设计可以实现能量的双向流动，即不仅能给车载电池充电，还能将电池中的能量反馈到电网（Vehicle to Grid, V2G），这种设计适用于支持V2G功能的电动汽车。双向OBC的核心包括：

1. AC/DC双向变换器（PFC部分）

   • 该模块负责将交流电（85-265V）转化为直流电，同时提升功率因数。
   • 该电路采用两路并联交错PFC（Power Factor Correction）设计，利用两组电感（L1和L2）来平滑输入电流，从而降低输入电流的谐波。
   • 开关器件选择：为了提高效率和开关速度，该模块采用快速IGBT或CoolMOS。CoolMOS在高频操作时具有较低的损耗&#
