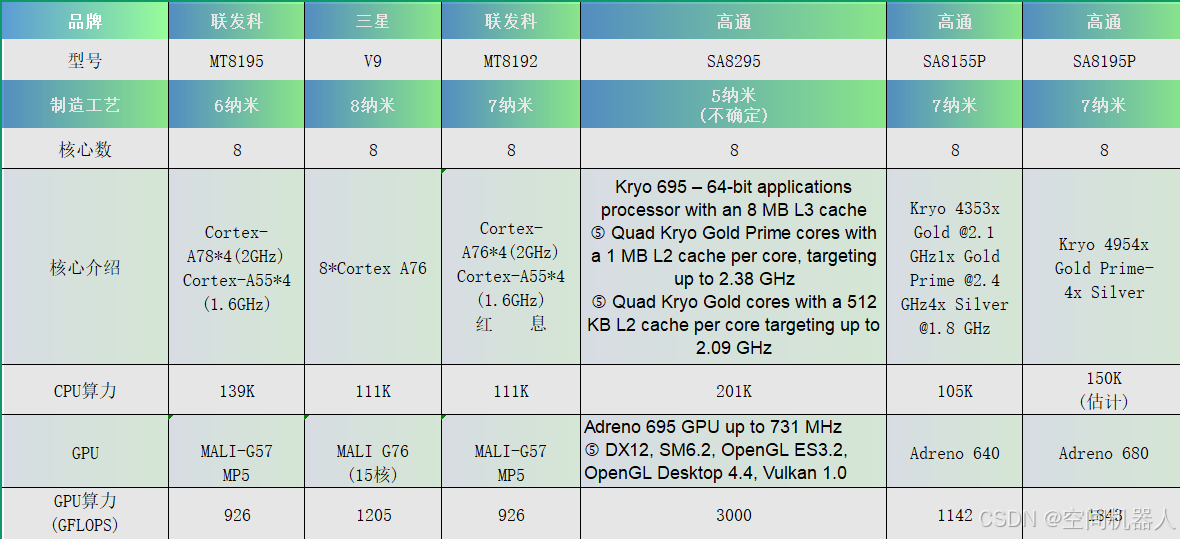

从高通SA8295P到联发科MT8195:智能座舱芯片性能深度解析,豪华与经济全面覆盖

在这里插入图片描述

1. 制造工艺(Process Node)

定义与意义

制造工艺指的是芯片中晶体管的特征尺寸(通常以纳米为单位,例如5nm、7nm、8nm等),这一参数直接决定芯片的性能、功耗和面积。

  • 工艺越先进(尺寸越小),晶体管密度越高,芯片在同样面积下能容纳更多晶体管,性能更强,但工艺复杂度和成本也更高。
  • 先进制程的优势
    • 性能提升:更高的开关速度(性能增强)。
    • 功耗降低:降低漏电流和动态功耗。
    • 面积减小:支持更复杂的设计,集成度提升。

实际应用

  • 5nm工艺:当
