CES 2025，第 1 部分：AI 芯片、处理器、雷达传感器和 microLED

在当前的人工智能处理器领域，AMD、英特尔和高通三大巨头通过推出新一代AI处理器，推动了AI应用的广泛发展，尤其是在PC、边缘计算和创作者工具方面。每家厂商的产品都专注于不同领域的需求，并具备独特的AI加速能力。以下是三家厂商最新AI处理器的详细解读：

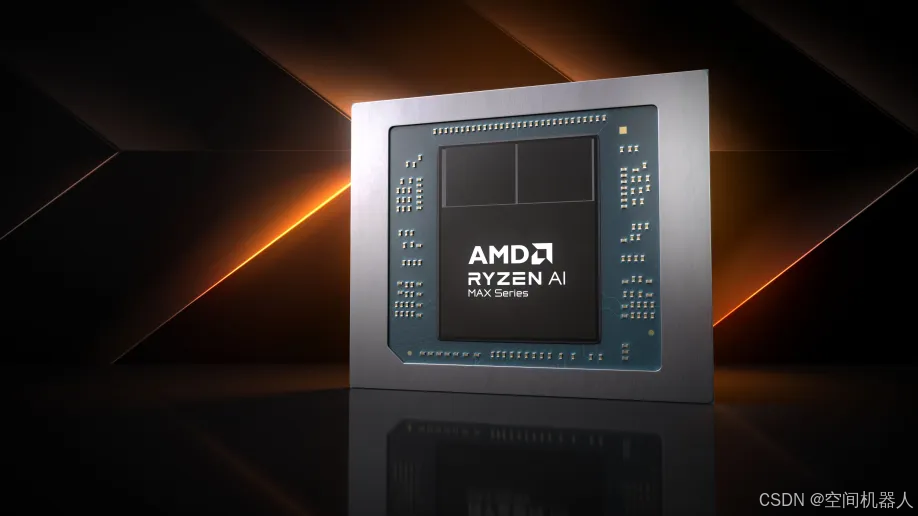

1. AMD的Ryzen AI Max系列

AMD推出的Ryzen AI Max系列处理器专为AI PC和创作工作站设计，旨在为用户提供强大的AI处理能力。这个系列的特点如下：

• 多核心架构：Ryzen AI Max配备多达16个Zen 5 CPU核心，适用于高性能计算任务。
• 集成GPU和NPU：其图形计算单元 (GPU) 使用AMD的RDNA 3.5架构，最多提供40个计算单元，并集成了XDNA 2神经处理单元 (NPU)，能够提供高达50 TOPS的AI处理能力。
• 内存和支持大型AI模型：最高支持128 GB的统一内存，其中96 GB可用于图形处理，能够承载大型AI模型。
• 针对创作者和工作站优化：该处理器适用于AI工作站和支持AI的软件，如大型工程模型、AI加速工作负载的处理等。

此外，Ryzen AI Max PRO系列是专为企业级市场设计，具备云恢复、安全供应链保护等高级企业管理功能，适用于复杂的企业应用和大规模AI计算。

2. 英特尔的酷睿超极本（第二代）处理器

英特尔推出的**酷睿超极本（第二代）**系列处理器引入了更多AI功能，并专为移动和边缘计算优化。其核心特点包括：

• AI加速和NPU集成：新一代酷睿超极本200V、200HX和200H系列处理器都配备了集成的NPU，支持AI加速，提升了AI应用的处理能力。
• 提升的计算和图形性能：200HX处理器相较于上一代HX系列在多线程性能上提高了41%，而200H系列则在游戏性能上提高了22%。
• 边缘计算优化：英特尔的Core Ultra系列处理器特别针对边缘AI工作负载，如媒体处理和AI分析进行了优化，提供了更高的性能和效率。
• 大规模多核配置：对于主流移动用户，酷睿超极本200U系列最多配置两个P核心和八个E核心，适合一般用户和日常使用。

此外，英特尔还推出了基于Panther Lake架构的处理器，并计划在2025年下半年开始量产。

3. 高通的AI PC处理器

虽然高通在这方面的公开信息相对较少，但可以预见其将继续强化在AI和移动计算领域的布局。高通主要关注移动设备、5G网络和低功耗设计，通过将AI加速集成到其Snapdragon系列处理器中，使得智能手机、PC和边缘设备的AI处理能力更强。

对比与分析

• 性能比较：从性能来看，AMD的Ryzen AI Max系列和英特尔的酷睿超极本（第二代）处理器都具备强大的AI计算能力，特别是在处理器核心数、GPU图形计算能力和NPU的加速作用上，两者不分伯仲。英特尔的200HX和200H系列处理器在多线程性能和游戏性能上表现优异，而AMD的Ryzen AI Max系列在工作站级别的AI加速方面更具优势，特别是对于需要高内存和GPU处理能力的AI任务。

• AI加速能力：两家厂商都将AI加速作为核心卖点，AMD通过XDNA 2 NPU提供50 TOPS的AI处理能力，而英特尔则通过更高的AI功能集成和性能提升，在AI加速和图形处理上更具灵活性。

• 面向市场：AMD的Ryzen AI Max系列处理器主要面向高端创作者和企业级工作站市场，而英特尔则提供了一些适合创作者、游戏玩家和移动用户的处理器产品，注重移动性、效率和多种AI功能的平衡。英特尔的超极本系列处理器更注重轻薄设计和便携性，适合现代移动用户。

总结

这些新推出的AI处理器代表了AMD和英特尔在移动和高性能计算领域的最新技术创新。它们不仅支持传统的计算任务，还能加速AI应用，如机器学习、自然语言处理、图像识别等。随着2025年的上市，预计这些处理器将引领AI PC领域的新潮流，推动AI技术在个人和企业计算中进一步渗透，带来更强的工作效率和创作力。

高通宣布推出的骁龙 X平台是其骁龙X系列计算产品组合中的最新成员，旨在为PC市场带来更高性能和更长的电池续航时间。这个平台特别注重高效能、AI加速、连接能力及图形处理，适用于更广泛的计算任务，特别是针对现代PC用户对性能和低功耗的需求。以下是骁龙X平台的关键特点：

1. 高性能处理器：Qualcomm Oryon CPU

• 八核架构：骁龙X平台采用Qualcomm Oryon CPU，该处理器提供了八核设计，具有显著的多核性能提升。根据高通的描述，在ISO功率下，Oryon CPU的性能比竞争对手快163%，意味着它在相同的功耗下，能够提供更强大的计算能力。

2. AI加速：45-TOPS NPU

• NPU性能：平台集成了45 TOPS（每秒万亿次操作）的神经网络处理单元（NPU），这意味着骁龙X平台在执行AI任务（如图像识别、语音识别、自然语言处理等）时，能够显著提升性能。
• AI体验优化：该NPU的加入使得PC可以更好地处理AI相关的计算任务，同时保持高效能和低功耗。

3. 图形处理与显示：集成节能GPU与多显示器支持

• 集成节能GPU：平台配备了集成节能GPU，专为低功耗同时提供流畅的图形表现而设计，适合日常应用（如网页浏览、流媒体内容等）的动态图形处理。
• 超高清显示支持：平台支持最多三个以60 Hz运行的外部超高清显示器，使其成为内容创作者、游戏玩家和高效工作环境的理想选择。

4. 快速内存与带宽：LPDDR5X内存

• 内存配置：骁龙X平台配备LPDDR5X内存，其内存带宽高达135 GB/s，能够提供快速的数据传输速度和更流畅的多任务处理能力。
• AI体验优化：快速的内存带宽为AI加速和复杂计算任务提供了必需的支持，进一步提高了平台的整体性能。

5. 高级连接技术：5G与Wi-Fi 7

• 5G与Wi-Fi 7连接：骁龙X平台支持最新的5G技术和Wi-Fi 7，能够提供最高10 Gbits/s的下载速度，确保用户能够体验快速的互联网连接，尤其在进行高清视频流、云计算等需要高速传输的任务时。
• HBS多链路技术：支持HBS多链路技术，它能够实现更低延迟和无抖动连接，确保在使用5G或Wi-Fi 7连接时具有更稳定的性能。

6. 先进的AI摄像头与音频功能

• AI摄像头：平台采用了Qualcomm Spectra ISP（图像信号处理器），提供先进的AI图像处理能力，能够在拍摄过程中进行实时的AI优化，例如背景虚化、人脸识别等。
• 音频功能：通过Qualcomm Aqstic音频技术和aptX音频技术，提供高质量的音频体验，适合高清音视频流和高保真音频的处理。

7. 小巧高效的迷你台式机设计

• 迷你台式机：骁龙X平台不仅面向传统PC设备，还推出了首款采用该平台的迷你台式电脑。这款迷你台式机提供了紧凑的外形，适合对空间有限的环境或需要高效能但节省空间的用户。

总结

骁龙X平台的推出标志着高通在PC和边缘计算领域的进一步扩展。其强大的Oryon CPU、45 TOPS NPU、高带宽的LPDDR5X内存以及先进的连接技术（5G和Wi-Fi 7），使其成为一个高效能、低功耗且多任务处理能力强的计算平台。特别是在AI加速、图形处理、连接性和音视频处理方面的综合能力，使得骁龙X平台能够满足现代PC用户对性能、效率和智能化的多重需求。

骁龙X平台的迷你台式机也开辟了更小巧但强大的计算设备的新领域，适合家庭、办公室和创作者使用。随着5G和Wi-Fi 7的普及，预计这种平台将推动更多基于AI的应用，特别是在智能办公、云计算和流媒体等领域的广泛应用。
Ambarella N1-655 GenAI SoC是专为功率和成本受限的边缘AI应用而设计的创新处理器，旨在为工业物联网、智能家居、机器人和智能城市安全等领域提供更高效的AI计算性能。这款处理器的亮点在于其强大的AI处理能力和超低功耗，使得边缘设备能够在本地高效运行AI任务，而不依赖云端处理。以下是N1-655 GenAI SoC的关键特点及其应用：

1. 强大的边缘AI性能：

• 低功耗高效处理：Ambarella的N1-655 SoC在不到20 W的功耗下，能够提供本地多通道的**视觉语言模型（VLM）和神经网络（NN）**处理，这使得其特别适用于对功耗和成本要求严格的边缘设备。
• AI处理能力：N1-655 SoC提供了行业领先的每瓦AI性能，能够处理大多数流行的多模态VLM（视觉语言模型）和LLM（大规模语言模型），其功耗比传统的云处理器低10到100倍，显著降低了运行成本并提高了能源效率。

2. 强大的视频解码和处理能力：

• 12通道1080p30视频流解码：N1-655支持最多12路同步1080p30视频流的片上解码，非常适合用于多视频流的实时处理，如监控、安防和智能城市应用。
• 多模态处理：它能够同时运行多个多模态VLM和传统CNN（卷积神经网络）的混合计算任务。这使得其能够同时处理图像、语音和文本等多种数据类型，满足更复杂的AI任务需求。

3. 高效的处理器架构：

• 八核Arm Cortex-A78AE CPU：N1-655搭载了八个Arm Cortex-A78AE CPU核心，为处理多线程任务提供强大的计算能力。Arm Cortex-A78AE是针对高效能计算和汽车应用优化的处理器，具有更好的稳定性和效率，特别适合边缘计算环境中的AI推理和数据处理。
• 先进的图像处理器：除了AI计算能力，N1-655还配备了强大的图像处理单元（IPU），能够高效处理来自传感器的数据，进行实时图像分析和处理。

4. 边缘AI应用的多样性：

• 本地AI盒：N1-655适用于本地AI计算设备，能够在无云计算支持的情况下完成复杂的AI推理，适合远程和边缘设备运行的场景，如家庭安防、工业监控等。
• 自主机器人和智能城市安全：它支持自主机器人的环境感知、路径规划和AI控制，以及智能城市中的视频监控、公共安全和流量管理等任务。由于低功耗和高效的AI处理能力，它能够在对设备功耗有严格限制的场景中实现连续高效工作。
• 工业自动化与医疗保健：N1-655还广泛应用于工业自动化、消费机器人、医疗保健等领域，通过本地运行AI模型，提高工作效率和安全性。

5. 使用QLoRA等微调技术优化AI模型：

• QLoRA微调技术：Ambarella在N1-655中采用了QLoRA等先进的微调技术，这些技术能有效减少流行的GenAI模型的内存占用和计算需求，使其能够在边缘设备中运行。QLoRA是一种高效的微调方法，可以降低大规模语言模型（LLM）的计算和存储负担，适应边缘计算设备的资源限制。

总结：

Ambarella的N1-655 GenAI SoC以其低功耗、高AI处理性能以及强大的视频流解码能力，在边缘AI应用中表现出色。无论是在工业物联网、智能家居，还是智能城市安全、自主机器人等领域，N1-655都能够提供强大而高效的AI推理能力，同时满足功耗和成本的严格要求。它的低功耗AI计算、高效的多通道视频处理以及边缘AI应用的多样性使其成为未来智能设备和边缘计算环境中不可或缺的核心组件。
在现代汽车行业的创新发展中，英特尔、瑞萨电子和英飞凌科技等公司正在通过合作伙伴关系推动汽车技术的变革，特别是在软件定义汽车 (SDV) 和雷达技术领域。以下是这些公司推出的关键技术和解决方案：

1. 英特尔的自适应控制单元 (ACU) 解决方案：

英特尔推出的ACU U310是专为动力系统和区域控制器应用设计的，它旨在解决传统微控制器和区域控制器面临的处理瓶颈问题，尤其是在处理多重工作负载时。以下是ACU U310的关键特点：

• 高效能与多任务处理：ACU U310提供强大的实时、安全关键和网络安全功能，能够将多个不同的域和应用整合到单个芯片中。这种创新设计不仅减少了对多个处理器的需求，还提高了系统的确定性处理能力，支持更复杂的多任务操作。
• 能效提升：ACU技术能够帮助降低每千瓦的成本，并使车辆回收高达40%的动力系统能量损失。该技术在全球统一轻型车辆测试程序中的效率提升了3%至5%，并在与传统方法相比，显著降低了每辆车的材料清单、电动机尺寸和电池成本。
• 软件定义的区域控制器：ACU的可编程性使得它成为一种软件定义区域控制器，能够适应不同的车辆拓扑和应用需求，支持更多定制化功能，提升灵活性和兼容性。

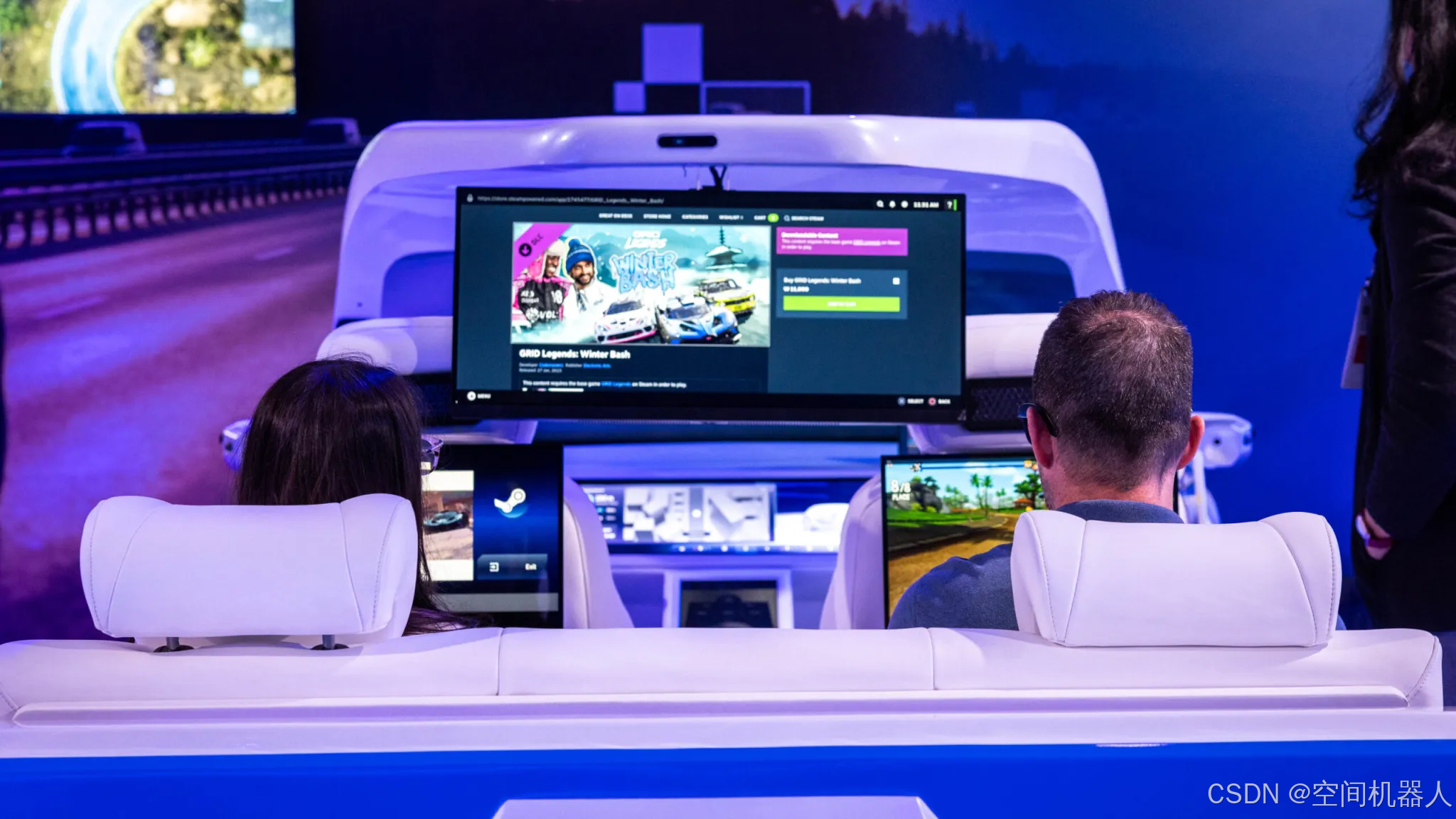

2. 第二代英特尔 Arc B 系列汽车 GPU：

英特尔还推出了第二代英特尔 Arc B 系列汽车GPU，该GPU预计将在2025年投入生产，专为高级车载AI工作负载、下一代人机界面引擎、沉浸式车载体验以及AAA PC游戏设计。这款GPU具备以下特点：

• 高性能计算：英特尔Arc B GPU支持复杂的汽车AI任务，为未来的自动驾驶系统提供强大的图形计算能力。
• 车载体验：它不仅用于支持高性能的图形计算，还可以为车载娱乐系统、增强现实等应用提供高质量的显示效果。
• 与SDV SoC的结合：这款GPU与SDV系统芯片结合使用，能够为汽车中的AI工作负载提供强大的图形处理能力，提升汽车智能化的整体表现。

3. 英特尔与AWS合作推出虚拟设计环境：

• 英特尔汽车虚拟设计环境与AWS合作开发，旨在覆盖整个车辆开发生命周期。该环境允许工程师在虚拟和物理硬件设置之间切换，从而加快设计、测试和优化的过程。通过这一设计环境，汽车厂商可以模拟并测试不同的车辆功能，提高开发效率和精度。

4. 英特尔的合作伙伴与实际应用：

• Karma Automotive和Stellantis Motorsports是英特尔在汽车领域的重要合作伙伴。Karma Automotive展示了一款联合品牌逆变器，采用英特尔的ACU技术，该逆变器采用最佳脉冲模式控制算法来提升效率，并支持四种驾驶模式，包含扭矩波动减少和续航里程提升等功能。
• Stellantis Motorsports也将采用英特尔的自适应控制技术，用于赛车的逆变器控制，展示了英特尔技术在高性能赛车中的应用潜力。

5. 软件定义汽车 (SDV) 和雷达技术的结合：

• 软件定义汽车 (SDV)是未来汽车发展的一个重要方向，通过软件更新和硬件适配，使车辆能够根据用户需求和市场变化进行灵活调整。英特尔、瑞萨电子和英飞凌等公司通过不断优化ACU、GPU和虚拟设计环境等解决方案，推动了SDV技术的发展，使得汽车在智能化、自动化和可持续性方面取得了显著进展。
• 雷达技术也是汽车智能化的重要组成部分，尤其是在自动驾驶和先进驾驶辅助系统（ADAS）中。英特尔和其他芯片制造商与汽车供应商的合作，正推动着这一领域的创新，雷达技术在车辆感知、避障、导航等方面的应用将更加广泛。

总结：

英特尔及其合作伙伴通过推出ACU、Arc B GPU、汽车虚拟设计环境等创新技术，推动了汽车行业的变革。这些技术不仅提升了汽车的智能化、自动化和能效，也推动了软件定义汽车 (SDV)的快速发展。此外，通过与Karma Automotive和Stellantis Motorsports等公司的合作，英特尔进一步拓展了其在高性能计算和汽车AI领域的应用，展示了未来汽车发展的巨大潜力。

瑞萨电子、塔塔科技、Telechips、英飞凌与Flex等公司在软件定义汽车 (SDV)领域的合作，为汽车行业带来了许多重要创新，尤其是在高性能SoC（系统芯片）、自动驾驶、智能座舱和区域控制器等技术方面。这些合作不仅提升了汽车的智能化、自动化和性能，还助力推动了电动车和未来汽车架构的快速发展。以下是主要技术和合作细节：

1. 瑞萨电子与本田的合作：

瑞萨电子与本田汽车达成了战略协议，联合开发用于SDV的高性能SoC，该SoC将采用台积电3纳米汽车工艺技术，具备极高的功率效率。其关键特点包括：

• 高功率效率：新款SoC可实现20 TOPS/W的高功率效率，适用于本田未来的0系列电动车，该系列计划于2020年代末推出。该SoC的设计解决了传统系统在功耗上的挑战，提供足够的计算性能以满足ADAS、自动驾驶、动力总成控制以及其他车载系统的需求。
• 集成性强：该SoC能够在单个核心ECU中管理所有高级功能，包括自动驾驶、ADAS等。这种集中式的E/E架构（电气/电子架构）将使本田的未来车型能够在不增加功耗的情况下，实现更高的处理性能。
• AI加速器优化：该SoC将配备专门为本田自主开发的AI软件优化的AI加速器，为自动驾驶等复杂应用提供所需的高效AI计算能力。

2. 塔塔科技与Telechips的合作：

塔塔科技与Telechips联合宣布建立战略合作伙伴关系，专注于开发解决SDV硬件和软件集成挑战的技术。该合作的重点包括：

• ADAS平台、汽车驾驶舱域控制器、中央和区域网关控制器：双方将在这些关键领域进行合作，旨在增强汽车安全性、连通性和优化开发周期。
• 集成硬件和软件：塔塔科技将在汽车软件工程和下一代技术集成方面提供专业支持，Telechips将贡献其半导体技术，包括SoC、AI视觉ADAS处理器和网络网关处理器。
• 增强安全性和连通性：新解决方案将聚焦于软件与硬件的无缝集成，提升车辆的智能化水平，减少开发和上市的时间。

3. 英飞凌与Flex的合作：

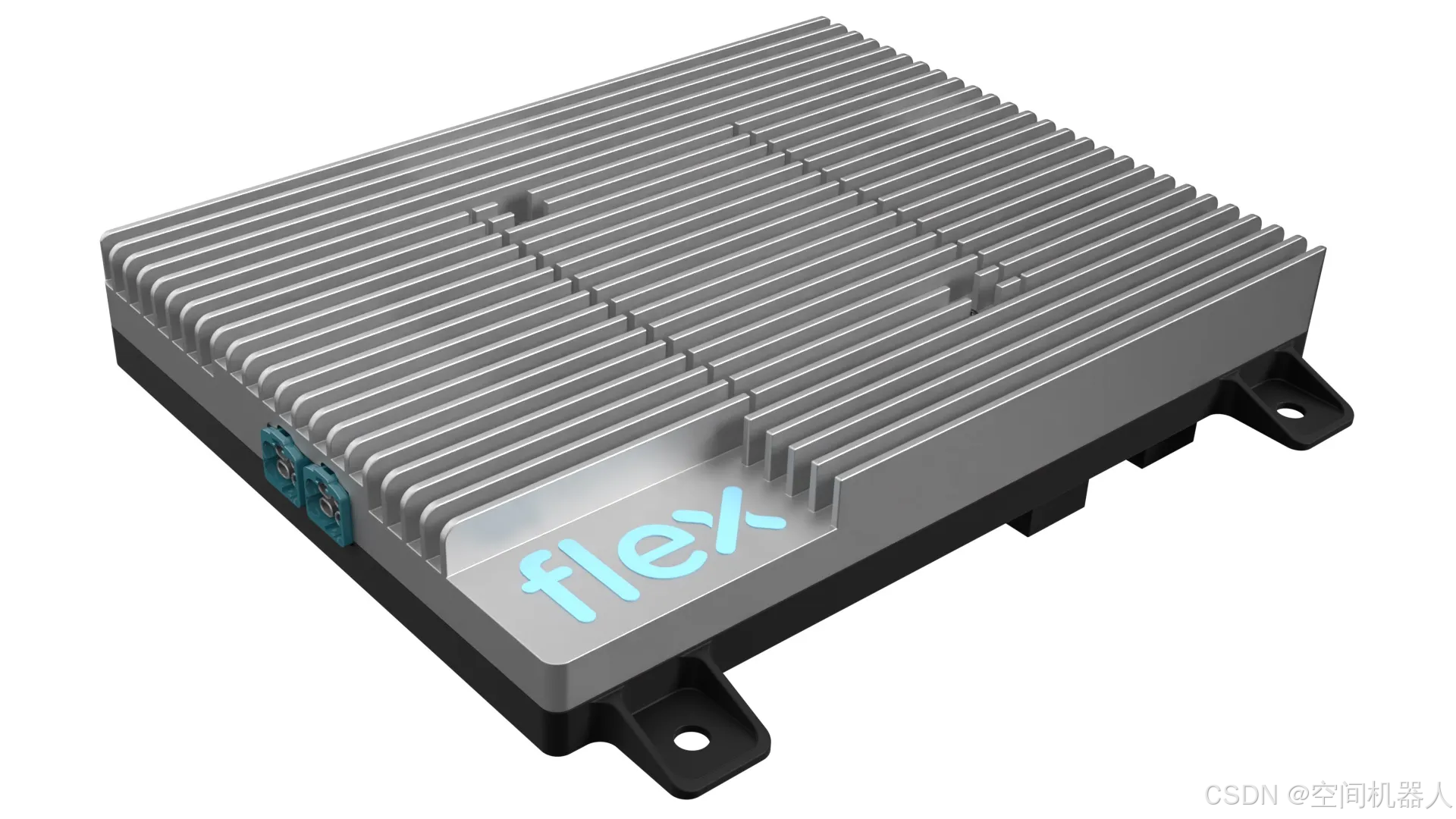

英飞凌与Flex展示了用于SDV的全新Flex模块化区域控制器设计平台，这一平台具有极高的扩展性，专为大规模交付SDV而设计，具体特点如下：

• 模块化MCU架构：该设计采用了模块化MCU架构，并结合通用硬件构建块，使得汽车制造商能够根据需求灵活配置控制单元，进而更好地应对不同车辆的需求。
• 优化配电与电机控制：该平台支持多种电控解决方案，包括电机控制、配电管理、网关控制等，能够满足SDV中对性能和功能的多重需求。
• 硬件加速器与安全性：优化的芯片组包括数据加速器（如数据路由引擎、CAN路由引擎）和顺序诊断功能，还能提供I2T保护与SPI控制，为汽车制造商提供高效、安全的区域控制器解决方案。

总结：

• 瑞萨电子与本田的合作将为本田的未来电动车提供高性能低功耗的SoC，适应自动驾驶和智能化需求。
• 塔塔科技与Telechips的合作则专注于解决SDV硬件与软件集成的挑战，推动ADAS、智能座舱和区域网关控制器的发展。
• 英飞凌与Flex的模块化区域控制器平台为SDV的实现提供了一个可扩展的、高效的设计解决方案，推动了汽车行业在电控系统和智能化领域的进步。

这些合作展示了SDV技术日益成熟，未来的汽车将不仅具备更强大的计算能力，还能通过优化的硬件架构和集成的AI功能，提供更智能、更安全、更高效的驾驶体验。

在汽车领域，雷达传感器技术正在不断发展，尤其是在自动驾驶和车载安全系统中扮演着越来越重要的角色。德州仪器（TI）和英飞凌等公司推出了一系列创新的雷达传感器和相关系统，推动了汽车安全性、音频体验以及自动驾驶技术的发展。以下是主要技术和产品的介绍：

1. TI的AWRL6844 60 GHz毫米波雷达传感器：

TI推出的AWRL6844是业界首款单芯片 60 GHz 毫米波雷达传感器，支持边缘AI计算，能够实现三种车内传感应用，包括：

• 占用监测：精准检测车内乘员位置和安全带是否佩戴。
• 儿童存在检测：用于检测车内无人看管的儿童，特别是在停车后监控车内的微动作。
• 入侵检测：通过智能扫描适应不同的环境，减少因汽车晃动和外部运动引起的误报。

AWRL6844的优势包括：

• 集成性：通过单芯片集成多个传感功能，降低车辆的总实施成本（每辆车降低约20美元）。
• 边缘AI支持：能够处理乘员检测和入侵检测等任务，减少对其他传感器的需求（例如座椅配重垫和超声波传感器）。
• 高准确率：乘员检测和定位准确率可达到98%，儿童检测的分类准确率超过90%。

2. TI的音频和处理解决方案：

除了雷达传感器，TI还推出了面向车载音频的多个解决方案，包括：

• AM275x-Q1 MCU和AM62D-Q1处理器：这些处理器集成了TI基于矢量的C7x DSP内核，支持沉浸式音频、空间音频、主动降噪等高级音频功能。相比传统的音频DSP，C7x DSP内核的性能提高了4倍，使音频工程师可以在单个内核中实现多项功能。
• TAS6754-Q1音频放大器：采用1L调制技术，实现比传统D类放大器减少一半的电感器数量，同时保持一流的音频性能和功耗。

这些产品帮助汽车制造商在音频性能和功率效率之间找到平衡，减少系统所需组件数量，降低成本。

3. Provizio与TI的合作：

Provizio Ltd.与TI合作，推出了单芯片4D成像雷达系统，该系统采用了TI AWR2944传感器和MIMSO有源天线技术。这一设计具有以下特点：

• 超高分辨率：通过48个虚拟接收器通道，提供0.5°以下的角度分辨率，能够精确检测和跟踪行人、汽车和卡车等物体。
• 高性能：通过MIMSO和SPTDMA数字信号处理技术，该设计提供比传统雷达系统20倍的分辨率，有效解决了雷达系统的成本和性能挑战。
• 应用广泛：该技术不仅适用于汽车行业，还能在工业应用中发挥作用，预计将成为高性能雷达系统的标准。

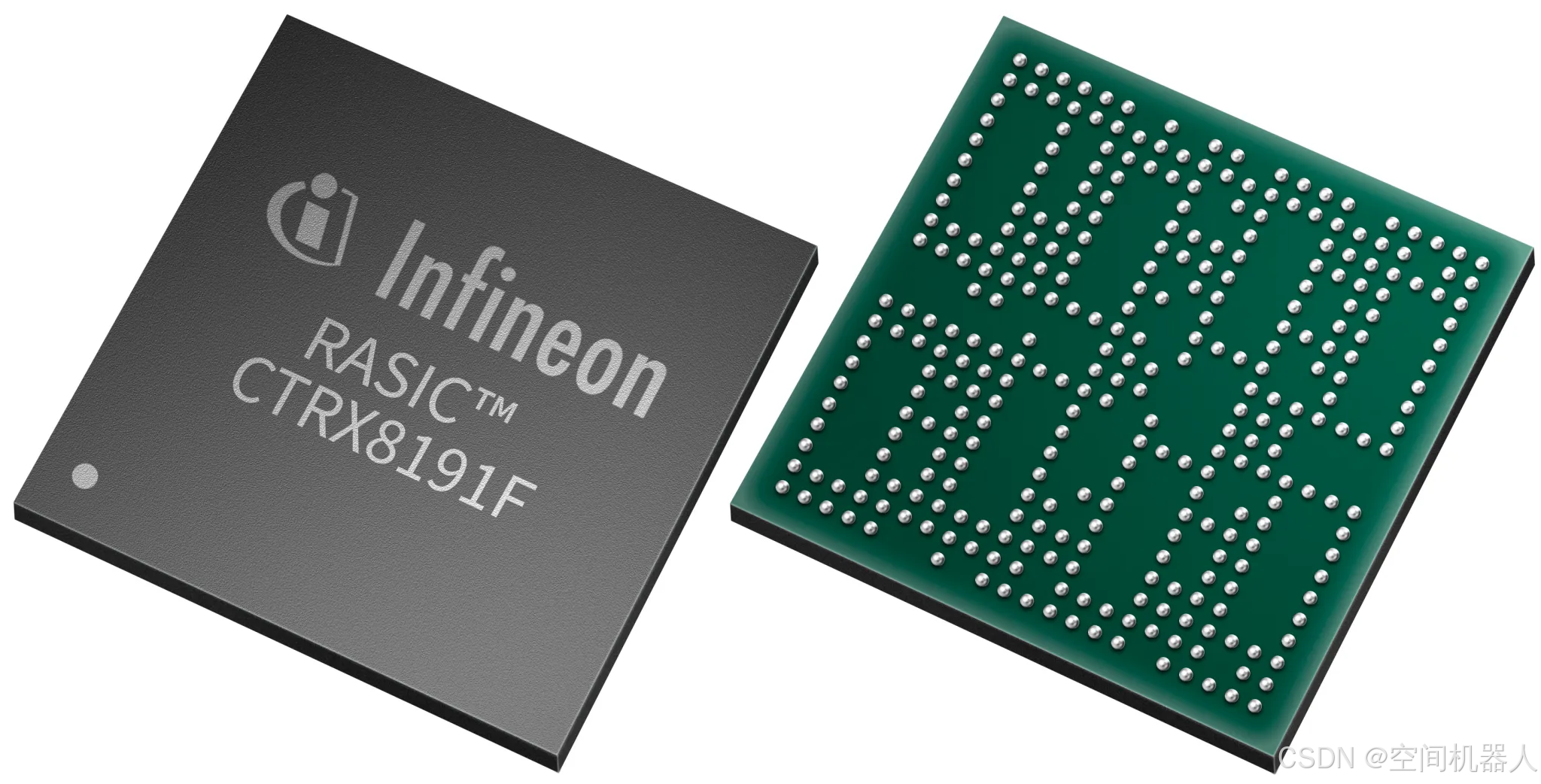

4. 英飞凌的CTRX8191F雷达传感器：

英飞凌推出的CTRX8191F雷达MMIC专为满足L2+至L4自动驾驶要求而设计，具备高性能和优异的信噪比。该传感器的主要特点包括：

• 超远探测距离：配备八个发射器和八个接收器的系统配置，能够探测最远380米范围内的弱势道路使用者和车辆。
• 低成本设计：该雷达系统优化了封装发射器设计，使其能够使用低成本的波导天线，减少了对昂贵RF材料的需求。
• 灵活性：数字PLL技术提供了高度灵活性，能够生成复杂的波形，适应不同的自动驾驶需求。

此外，英飞凌还推出了基于CTRX8191F的CARKIT雷达开发套件，该套件支持多种系统配置，包括通过千兆以太网接口传输原始数据或雷达检测结果。

总结：

• TI的AWRL6844 60 GHz毫米波雷达传感器凭借集成多项车内传感功能和边缘AI计算，提升了车载安全性、减少了成本，并增强了车辆的智能化水平。
• TI的音频解决方案提升了车载音频体验，通过高性能的处理器和放大器提供沉浸式音频和空间音频功能，同时减少了系统复杂性和功耗。
• Provizio与TI的4D成像雷达系统和英飞凌的CTRX8191F雷达传感器则为自动驾驶系统提供了更高分辨率和灵活性，推动了雷达技术在自动驾驶和安全系统中的应用。

这些技术不仅提升了车辆的智能化、自动化和安全性，也推动了汽车行业在雷达传感器和车载音频等多个领域的技术创新。

恩智浦半导体（NXP）推出的MCX L系列微控制器（MCU）是专为工业应用、楼宇管理、物联网（IoT）设备和流量计量传感器设计的超低功耗解决方案。该系列的MCX L14x和MCX L25x产品相比之前的MCX设备，功耗降低了三倍，特别适合需要长时间电池寿命和高效数据采集的应用。以下是该系列MCU的关键特点：

1. 超低功耗设计

• 双核架构：MCX L系列采用了Arm Cortex-M33核心，最高运行频率为48 MHz（MCX L14x）和96 MHz（MCX L25x），同时集成了**Cortex-M0+**核心，用于处理超低功耗、始终开启的感测域功能。这样即使实时处理器处于睡眠模式，感测域也能保持运行，实现持续的数据收集和处理。
• 功耗表现：MCX L系列的功耗非常低，MCX L25x在典型工作负载下的功耗低至24 µA/MHz。此外，在最深的睡眠模式下，功耗可以降至亚毫安级，最大化延长设备的电池寿命。

2. 多种低功耗工作模式

• 七种低功耗模式：MCX L系列MCU具有七种不同的低功耗模式，其中最深的睡眠模式下，功耗极低，适用于电池供电的应用，能够持续工作数年。MCU的设计专注于优化电池使用时间和尺寸，确保设备在不牺牲性能的情况下实现高效能。

3. 独立感应域

• 超低功耗感应域：MCX L系列MCU具有专门的超低功耗感应域，确保即使主处理器处于休眠状态，这些感应域仍能独立运行。这一特性特别适用于实时数据采集和感应功能，确保设备能够保持在线并进行数据采集。

4. 高效的数据处理

• 实时数据收集和报告：MCX L系列能够高效地处理实时数据，尤其适合用于智能工业、楼宇管理和IoT环境中的传感器设备。它能够优化电池的尺寸和寿命，减少因频繁更换电池所带来的运营成本。

5. 系统内存和存储

• 内存配置：MCX L系列MCU的闪存容量从64 kB到512 kB不等，SRAM从8 kB到128 kB。这种存储配置使得MCU在处理大规模数据时仍能保持较高的效率，并适应多种工业应用的需求。

6. 双电源域功能

• 双电源域设计：MCX L系列是恩智浦推出的首款具有双电源域的MCU。这种设计使得设备可以在极低功耗下运行，适用于边缘数据采集和边缘计算，进一步提高了设备的整体效率和灵活性。

应用场景：

MCX L系列MCU特别适用于以下应用：

• 工业监控：高效的数据采集和处理，优化工业流程。
• 楼宇管理：实时监控楼宇内部的环境参数（如温湿度、空气质量等），提高楼宇管理效率。
• 流量计量传感器：支持远程流量监控，确保长期稳定运行，减少电池更换频率。
• IoT设备：满足IoT设备对低功耗和长电池寿命的需求，增强设备的智能化和自适应能力。

总结：

恩智浦MCX L系列的MCU产品以其超低功耗、高效能和长电池寿命的特点，为智能工业和物联网设备提供了强有力的支持。无论是在数据采集、实时监控，还是在大规模部署中，MCX L系列都能优化电池寿命、减少设备维护成本，并确保设备始终保持在线运行，满足现代工业和IoT环境中的各种需求。

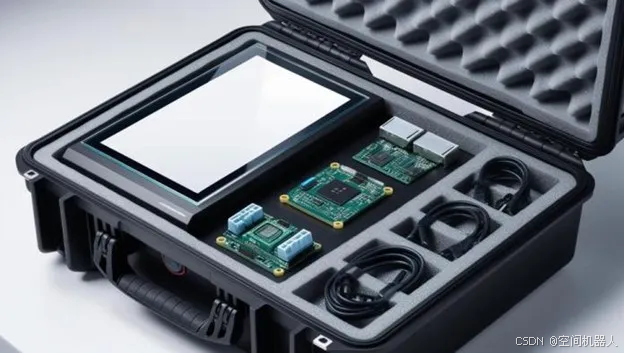

VueReal 在 CES 2025 上推出的microLED开发套件是业界首个参考设计套件，旨在加速MicroLED技术的采用，推动其在汽车、消费电子和照明应用中的发展。该公司率先推出的微像素制造工艺 MicroSolid Printing也被视为突破性的技术，有望解决传统MicroLED技术面临的高成本、生产效率低等问题。

关键特点：

1. MicroSolid Printing制造工艺

• 高效转移技术：VueReal的MicroSolid Printing工艺能够实现从晶圆到背板的高效转移，解决了MicroLED产业中的一个长期难题，即LED元件的高效、可靠、可扩展的生产。该工艺被描述为环保平台，支持小批量和大批量生产。
• 高产量与高吞吐量：该技术不仅提高了生产效率，而且提供了高吞吐量，使得大规模生产成为可能，推动了MicroLED技术的商业化应用。

2. 多应用参考设计套件

• 显示器和照明：VueReal的参考设计套件包括无源显示器、有源透明显示器以及MicroLED照明。这些设计将支持多种应用的开发，特别是增强现实（AR）、医疗和建筑照明等领域。
• 控制系统：套件提供控制系统，帮助开发者针对不同的应用需求进行定制开发、测试和评估。通过该套件，开发者能够更轻松地在低成本和较短的周期内评估MicroLED的可行性。

3. 突破性应用场景

• 增强现实 (AR)：VueReal的超亮显示器将为增强现实技术带来更多可能，提供更加清晰和生动的显示效果。
• 医疗和建筑照明：MicroLED照明的精密度和能效使其在建筑和医疗领域中成为理想选择，提供高质量、可调节的光源。
• 汽车应用：MicroLED技术的应用使汽车显示技术得到创新，例如汽车仪表盘和车载娱乐系统的显示器，可以提供更高的亮度和更好的显示效果。

4. 商业化潜力

• 降低成本：VueReal的创新工艺使得开发者能够在较低的成本下实现原型设计和小批量生产，扩大了MicroLED技术的应用范围，从而降低了高昂的研发成本。
• 定制化需求：设计套件的定价将根据显示器的类型和客户的具体要求进行调整，灵活性较高，可以满足不同规模和需求的项目。

总结：

VueReal的microLED开发套件及其突破性的MicroSolid Printing制造工艺将推动MicroLED技术在多个行业中的应用，尤其是在增强现实、医疗、建筑和汽车等领域。通过提供高效、环保的生产工艺和多种应用参考设计，该公司预计将大幅降低MicroLED的开发门槛，推动其成为更广泛的商业技术。VueReal的创新不仅为高亮度显示器和精密照明应用提供了新机遇，也可能加速MicroLED在消费电子和汽车电子中的普及。

Aledia的3D硅纳米线MicroLED技术

Aledia是一家法国初创公司，推出了基于3D硅纳米线的microLED技术，这是其突破性的显示技术，特别适用于增强现实（AR）和智能手表等下一代显示应用。该技术通过在硅纳米线上集成**3D氮化镓（GaN）**材料，解决了传统2D LED的许多挑战，带来了显著的性能提升。

技术特点和优势：

1. 提高亮度和能效：

   • 3D GaN纳米线技术相较于2D LED，能够提供更高的亮度和能效。
   • 像素密度和分辨率显著提高，能够实现更精细的显示效果。

2. 定向发光：

   • 3D结构使得发光更加精准和定向，进一步提升了显示效果的质量。

3. 混合键合技术：

   • Aledia采用的混合键合技术将microLED和驱动电子设备集成在同一个小型芯片上，使得显示器更加薄，同时提升功率效率和使用寿命。

4. 高外部量子效率（EQE）：

   • Aledia达成了超过32%的外部量子效率（EQE），意味着每瓦电能输入能够产生更多的可见光输出，这有助于降低能耗并延长设备电池寿命。
   • 该技术还支持99% P3色域，能够显示更广泛的色彩，带来更丰富和真实的显示效果。

5. 小型化和大规模生产能力：

   • Aledia在欧洲显示谷建立了一个价值超过2亿美元的试验生产线，每周可生产接近5000片晶圆。
   • 通过使用8英寸和12英寸的半导体级硅，大大降低了microLED的生产成本，有助于推动这一技术在各行业的广泛应用。

未来应用前景：

• AR和智能手表：由于其高亮度、低功耗和高分辨率，Aledia的microLED技术非常适合用于增强现实和智能手表等需要精细显示的领域。
• 其他消费电子和工业设备：随着生产能力的提升，这一技术有望应用于更广泛的消费电子产品和工业设备中。

---

天马的汽车显示技术展示

天马（Tianma）在展示其面向汽车市场的扩展技术组合时，展示了几项创新显示技术，旨在提升汽车用户的视觉体验，特别是为汽车仪表盘、HUD和车载显示屏带来革新。

关键技术和产品：

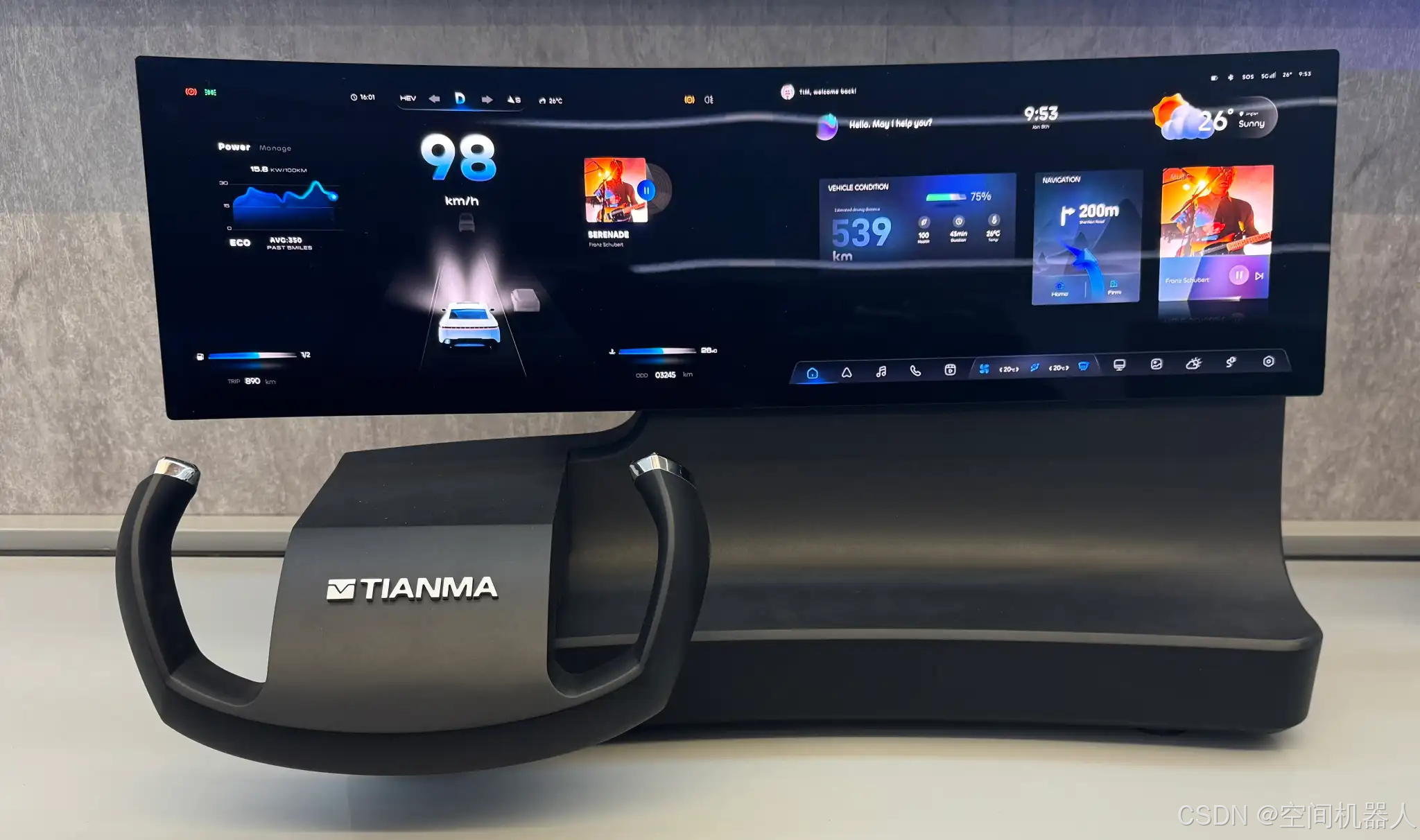

1. 双屏多曲面彩色OLED显示屏：

   • 采用康宁ColdForm技术，将两个13英寸OLED显示屏粘合到多曲面玻璃上，形成连续的屏幕，为驾驶员和乘客提供更流畅和增强的视觉体验。
   • 显示屏的设计具有多个曲率半径（R800、R1140、R2160），实现了优化驾驶员和乘客的视角。

2. 12.3英寸3D仪表盘：

   • 这是业界首款采用液晶棱镜技术实现2D/3D可切换的汽车仪表显示屏，同时支持500像素/英寸的超高分辨率。
   • 该仪表盘能够提供实时可调的3D深度，并且在2D和3D模式之间无损切换，给驾驶员带来无缝的视觉体验。

3. 12.3英寸LTPS miniLED InvisiVue显示屏：

   • 采用高透射率装饰层，在非工作状态下呈现拉丝金属或木纹效果，而在工作时，显示屏内容以80%的透射率显示，提供高对比度和视觉吸引力。
   • 这种显示屏设计既美观又具有功能性。

4. 集成反射成像系统 (IRIS) 全景平视显示器 (PHUD)：

   • 该系统提供三屏或大型条形显示布局，覆盖驾驶员、中控台和前排乘客的视觉范围，使得信息显示更加全面。

5. 光场3D-HUD显示技术：

   • 4.1英寸光场3D-HUD是行业首款采用光场渲染技术的3D平视显示器，结合AR HUD平台，能够提供逼真的3D场景和自然深度感知效果，为用户提供更加沉浸的体验。

总结：

天马的技术展示为汽车领域带来了革命性的显示体验，不仅提升了仪表盘和HUD的视觉效果，也推动了未来智能驾驶和增强现实技术的发展。这些技术不仅提高了驾驶的安全性和舒适性，也在视觉体验上做出了显著突破，尤其是在3D显示、OLED和MiniLED领域。

---

总结与展望：

Aledia和天马的创新展示了显示技术在不同领域中的巨大潜力，尤其是在汽车和消费电子领域。Aledia的3D硅纳米线MicroLED技术使得显示效果更加精细和节能，而天马的OLED、miniLED和光场3D技术则为汽车显示带来了更加身临其境和高度可定制化的体验。随着这些技术的成熟和量产，它们有望在全球范围内广泛应用，并推动新的消费电子和汽车显示革命。
