电池充电控制电路分析：内部结构与比较器、放大器协同工作原理

电池充电控制电路分析 💡🔋

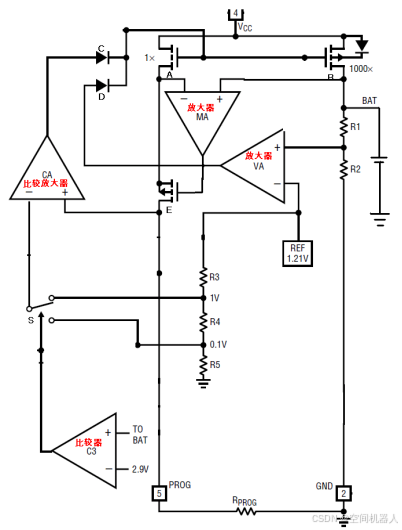

在电动汽车和其他智能设备中，电池的充电过程需要根据电池的电压状态来调整充电电流，确保电池的安全和寿命。下图所描述的电池充电控制电路，在检测到电池电压并做出响应后，根据不同的电压状态使用不同的电流对电池进行充电。以下是具体运作流程的详细分析：

电路组件介绍：

• A, B, C, D, MA, E, RPROG：这些组件在电路中协同工作，控制电池充电电流和电压。
• 放大器 VA 和比较器 C3：用于电压监测和信号调节。
• 开关 S：用于调节充电电流的档位。
• 二极管 D 和 C：控制电流流向。
• RPROG：电流设置电阻，根据其压降来调节充电电流。
• MA：用于调整电池电压的回馈，控制开关 E。

充电过程运作流程 🚗
