反激式开关电源220V-＞5V2A

一、反激式开关电源拓扑结构及原理图讲解

• 反激式开关电源拓扑结构及原理图讲解

反激拓扑精简结构示意图

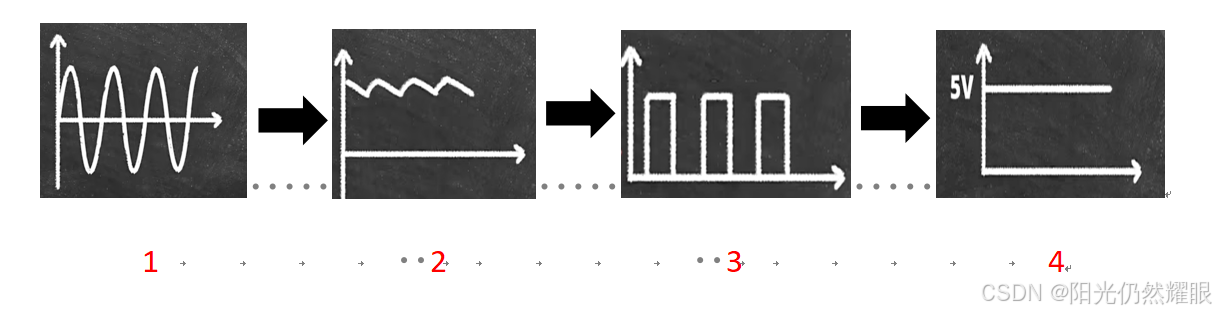

电流变化详情

1. 1处的220v交流电经过二极管整流和电容滤波后变成2处310V的直流电。
2. 2处的310v直流电经过mos管开关后变成3处的310v的PWM波形（mos管打开，初级线圈储能；mos管关闭，初级线圈释放能量）
3. 3处的PWM送入变压器的初级线圈，经过次级线圈感应电流以及整流滤波后可在4处产生5v的直流电

输出电压公式，Vin是输入电压，Vout是输出电压，N是变压器匝数比，D是PWM占空比

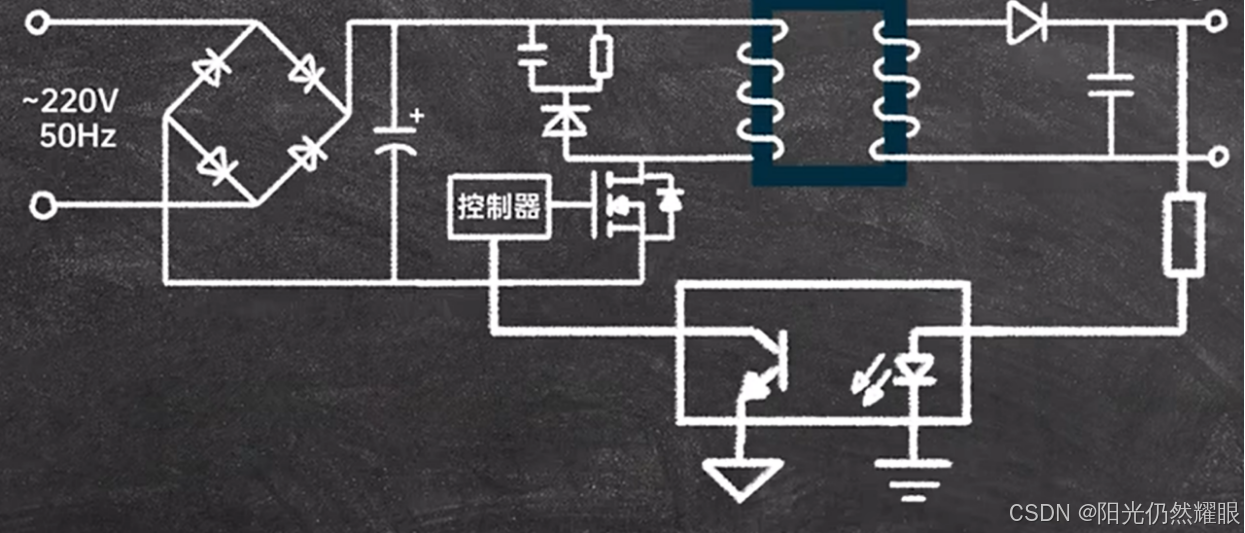

反激拓扑完整结构示意图

由于各种原因（mos管开关出现尖峰的原理？ mos管开关的时候cs会出现尖峰，请问这是什么原因？ - 知乎）mos管的开关会产生尖峰导致mos管烧毁，所以需要添加一个RCD电路。

还需要一个反馈路径检测输出电压值，输出低于5V时增加PWM占空比，输出高于5V时就减低PWM占空比。（整体电路，传递能量的为磁能，电压反馈回去的能量为光能，原边和副边是完全隔离的）

在交流电入口也需要添加EMC电路（保险丝、热敏电阻、压敏电阻、X电容等）

原理图
