Altium Designer(AD)设计规则

记录自己遇到的问题，也希望可以帮助别人。

---

前言

规则众多，先了解一些比较常用的，如有理解错误或者有不对的地方，希望可以指正，谢谢。

一、Electrical

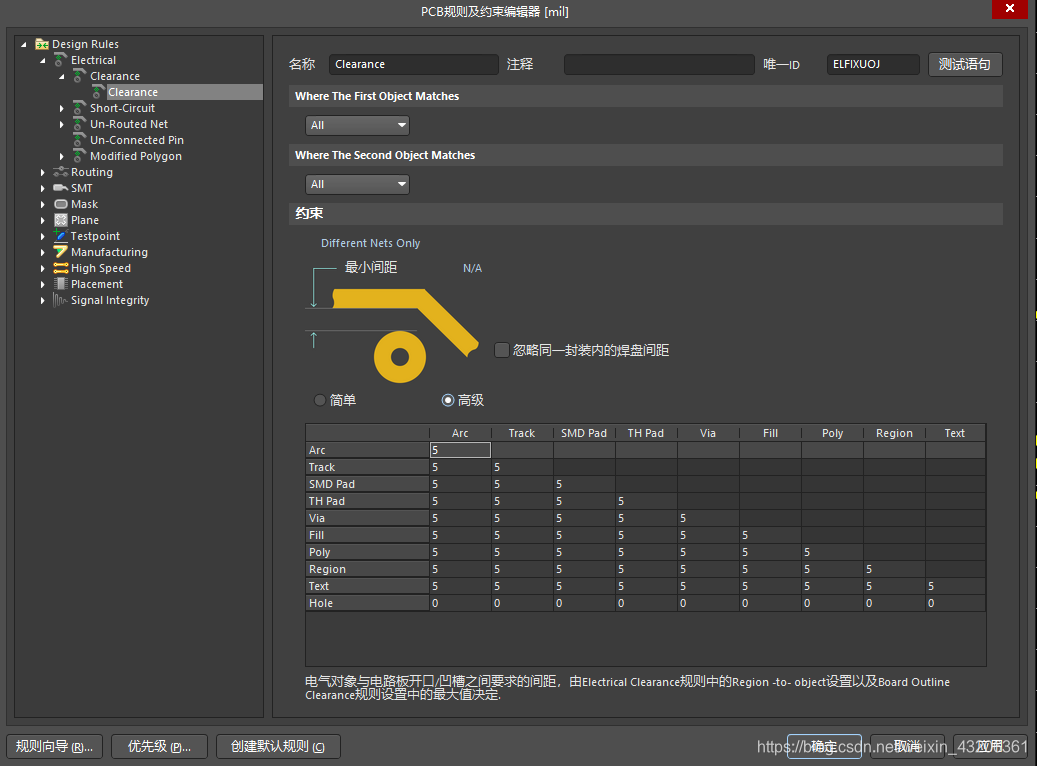

1.Clearance（间距）

具体约束如下：

1、最小间距：此项是对下面所有的约束进行统一设定，即设为10mil，下面的规则全部变为10mil。（切换mil与mm单位显示，CRTL+Q）

2、忽略同一封装内的焊盘间距：勾选后，同一封装内的焊盘间距将不受下面规则限制。Ex：当设置焊盘到焊盘之间的距离规则最小为10mil，而元器件封装很小，引脚与引脚之间距离仅为5mil，此时若勾选，将不会发生规则警告。

3、由于高级中包含了简单的内容，所以以高级选项列表中的对象为例进行解释。列表的意思为：每一横行的对象，与每一纵列的对象之间的最小间距。
(有些不可设置且呈现阶梯状的原因：因为会出现重复的部分，所以直接设为不可设置。Ex：Track与SMD Pad之间的间距，仅可在第三行第三列设置，不可在第二行第三列设置。)
Arc：未知，后续补充
Track(走线)：布的各种各样的有电气属性的线。
SMD Pad（贴片焊盘）：贴片元器件焊盘
TH Pad（插件焊盘）：插件元器件焊盘
Via（过孔）：
Fill（填充）：未知，后续补充
Poly：未知，后续补充
Region（区域）：这个我碰到过一种情况，因为项目中需要画不规则的焊盘在芯片的肚皮地下，然后肚皮下的焊盘就被认定为了Region。
Text（文本）：
Hole（孔）:

2.ShortCircuit（短路）

是否允许短路：勾选后，允许短路。

3.UnRoutedNet（未连接的网络）

检查不完全连接：勾选后，将对没有完全连接的网络进行报警，建议勾选。

4.Un-Connected Pin（未连接的引脚）

不常用。

5.Modified Polygon

不常用。
