CADe_SIMu V1.0手把手学习记录—电机两地启停控制
小树不修不直溜，人不学习哏揪揪！通过不断的尝试与总结，对于CADeV1.0软件仿真程序创建已经逐渐熟悉了，虽然还有许多问题理解的不到位，但通过不断的尝试，总会找到解决的办法。通过已经练习过的几个电机控制工程，本小学生决定将常用的电机控制仿真，都用CADeV1.0软件仿真并书写记录下来，为了以后留念，其他迷茫的小伙伴提供学习的参考，特总结此文，以留纪念，望大神指点！
电机两地启停控制
为了操作方便，一台设备有几个操纵盘或按钮站，各处都可以进行操作控制。要实现多地点控制则在控制线路中将启动按钮并联使用，将停止按钮串联使用。
目前在矿业企业大部分设备的使用几乎都是两地控制的，比如矿山的各种泵站、渣浆泵等都是两地控制，即中央控制室进行集中操作，而且每个设备的附近还配有操作箱，可以进行机旁操作，这样方便生产使用、方便维修。煤气加压站、净水厂污水厂等均为两地操作控制。
CADeV1.0电机两地启停仿真

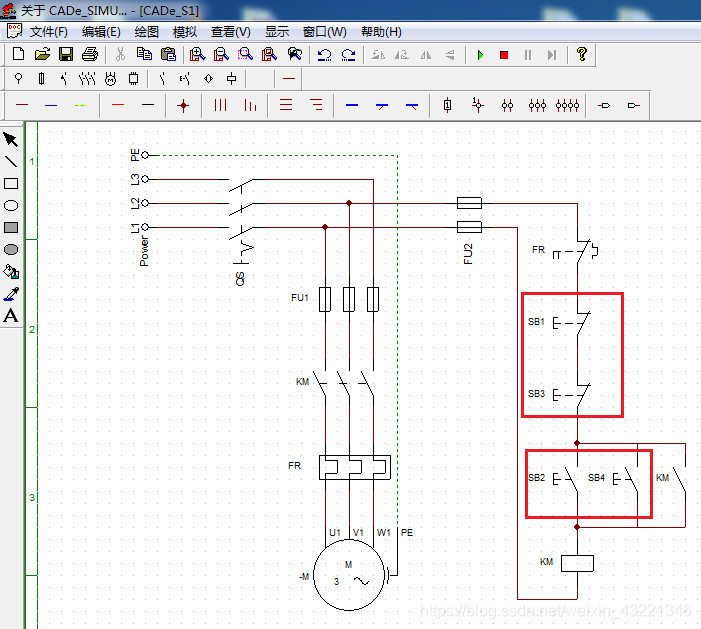

对比电机自锁控制电路，两地电机启停控制回路，启动设计上可以利用多按键并联于接触器KM辅助触点，以达成多开关、多地启动设计。而停止操作设计相对更加容易理解，即将多个停止按键设置在控制主回路，停止按键起作用时，直接切断主控回路通电，接触器主触点断开，电机停止运行。仿真两地启停控制的电路接线图如图1所示。

图1 电机两地启停控
