2. 为何手机存储用NAND Flash？

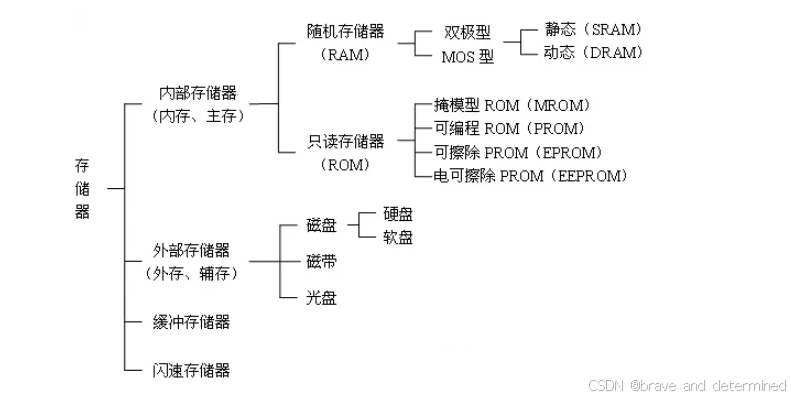

一、存储器分类逻辑：易失性与非易失性

1. 易失性存储器（断电数据消失）

核心代表：RAM（随机存取存储器）
- 工作原理：如同“临时工作台”，CPU直接在此读写运行中的数据。数据存储依赖电容电荷（DRAM）或晶体管状态（SRAM），断电后电荷消散导致数据丢失。
- 生活类比：办公室的白板——随时记录计算过程，下班擦除即清零。

2. 非易失性存储器（断电数据保留）

核心代表：ROM、Flash、EEPROM
- 工作原理：类似“永久档案柜”，通过浮栅晶体管（Flash）或熔丝结构（ROM）锁定数据，无需电力维持。
- 生活类比：印刷的说明书——信息固化，随时查阅无需改写。

二、RAM家族：速度与容量的博弈

1. SRAM（静态随机存储器）

技术原理：6个晶体管构成1个存储单元，无需刷新电路，通电即稳定。
特点：
- ✅ 速度极快（CPU缓存级延迟）
- ❌ 成本高（1个比特占6个晶体管）
- ❌ 功耗大（持续耗电维持数据）
应用场景：
- CPU的L1/L2/L3缓存（如Intel Core i9的36MB三级缓存）。

2. DRAM（动态随机存储器）

技术原理：1个晶体管+1个电容存储1比特数据，电容漏电需每64ms刷新一次。
特点：
✅ 成本低（容量可达SRAM的8倍）
❌ 速度较慢（需等待刷新周期）

演进分支：

类型	技术突破	带宽演进	典型应用
SDRAM	时钟同步（命令/数据对齐时钟边沿）	PC133：1.06GB/s	1990年代电脑内存
DDR	双倍速率（时钟上下沿均传数据）	DDR400：3.2GB/s	2000年代初主流内存
DDR5	双通道设计+片上电压调节	DDR5-6400：51.2GB/s	现代高性能PC/服务器

为何电脑内存用DRAM而非SRAM？
若将16GB内存全换为SRAM：

成本飙升10倍（SRAM单价约DRAM的8-10倍）
功耗超300W（DRAM仅5-10W）
体积扩大至主板难以容纳。

三、ROM家族：从固化到灵活改写

1. 传统ROM（只读不可改）

掩膜ROM：芯片出厂时数据固化，如游戏卡带（《超级玛丽》卡带数据永久锁定）。
PROM：用户可烧写一次，如早期打印机字库芯片。

2. 可擦写ROM

类型	擦写方式	改写单位	典型应用
EPROM	紫外线照射（10分钟）	整片擦除	1990年代路由器固件
EEPROM	电信号擦写（毫秒级）	单字节	冰箱温度设定、Wi-Fi密码保存
Flash	电信号擦写（毫秒级）	整块擦除	U盘、手机系统固件

EEPROM与Flash的抉择：

改单个字节的Wi-Fi密码？→ EEPROM（字节级修改不伤周边数据）
刷写整个手机系统？→ Flash（高速批量写入，1秒传百MB数据）

四、Flash技术：便携存储的革命者

1. 结构差异决定应用场景

类型	访问方式	读取速度	写入寿命	典型用途
NOR Flash	按字节随机访问	快（≈DRAM）	10万次	嵌入式系统启动代码
NAND Flash	按区块顺序访问	慢（需整页读）	100万次	SSD、手机存储

2. 为何手机存储用NAND Flash？

XIP（原地执行）支持：NOR Flash允许CPU直接从存储读取代码执行，无需加载到RAM，节省内存空间。
高密度低成本：NAND Flash单芯片可达1TB（如三星980 Pro SSD），成本仅NOR的1/10。

五、实战对比：存储器如何协同工作？

场景：手机开机运行APP

开机：
- NOR Flash（ROM）→ 加载启动代码（XIP技术直接运行）。
- DRAM → 初始化系统运行环境（如安卓系统服务）。
打开微信：
- NAND Flash（手机存储）→ 读取微信程序代码（约300MB数据传入DRAM）。
- SRAM（CPU缓存）→ 解析用户点击指令（纳秒级响应）。
保存新头像：
- EEPROM → 记录用户设置（如“头像保存路径”参数）。
- NAND Flash → 存储图片文件（按4KB区块写入）。

存储器特性总表

特性	SRAM	DRAM	EEPROM	NAND Flash
是否易失	是	是	否	否
改写粒度	字节	字节	字节	区块（4KB）
访问速度	0.1ns	10ns	1ms	50μs
成本（$/GB）	200	5	100	0.3
功耗	高	中	低	低

六、疑难解析：常见问题背后的存储原理

“为什么手机越用越卡？”
- NAND Flash特性：反复擦写导致区块磨损，坏块增多后主控需频繁纠错（ECC机制），拖慢读写速度。
“BIOS设置为何断电还能保存？”
- EEPROM作用：主板BIOS芯片（如AT24C02）以字节形式存储时间、启动顺序等参数，耗电极低（电池供电可撑5年）。
“SSD寿命比U盘长？”
- 写入策略差异：
  - SSD：动态磨损均衡（分散写入到不同区块）
  - U盘：固定区块写入（频繁擦写同一区域易损坏）。
