本文探讨了Spark多维分析中的数据倾斜问题，通过RoaringBitMap进行优化，并介绍了如何将RBM序列化应用于ClickHouse，显著提升查询速度。重点在于解决数据存储过大和计算逻辑复杂带来的任务长尾问题，以及如何在预计算场景中针对性地减少无用数据计算。

前面在Spark多维分析去重计数场景优化案例中说了一下Spark计算在多维分析场景中的弊端，多维度分析会导致数据量指数级膨胀，搭配上去重计算字段越多，膨胀倍数也是线性增长，通过BitMap这个案例也更加让我们明白了，什么是数据倾斜，从根本来讲，并不仅仅是数据量的问题，而是倾斜Task在进行数据IO和数据计算的时候耗费过长时间，我理解为下面三种情况。

数据量过大很常见
单条数据存储过大很少有单个字段单条数据超过几百兆或者几个G的
单个Task计算逻辑非常复杂
上面三种情况任意一个情况较差，那么都有可能造成Task长尾。那在之前的案例中也见到了，我使用了RoaringBitMap导致最终的数据计算长尾，单个跑出来的数据可达几个G。

RoaringBitMap

原理分析

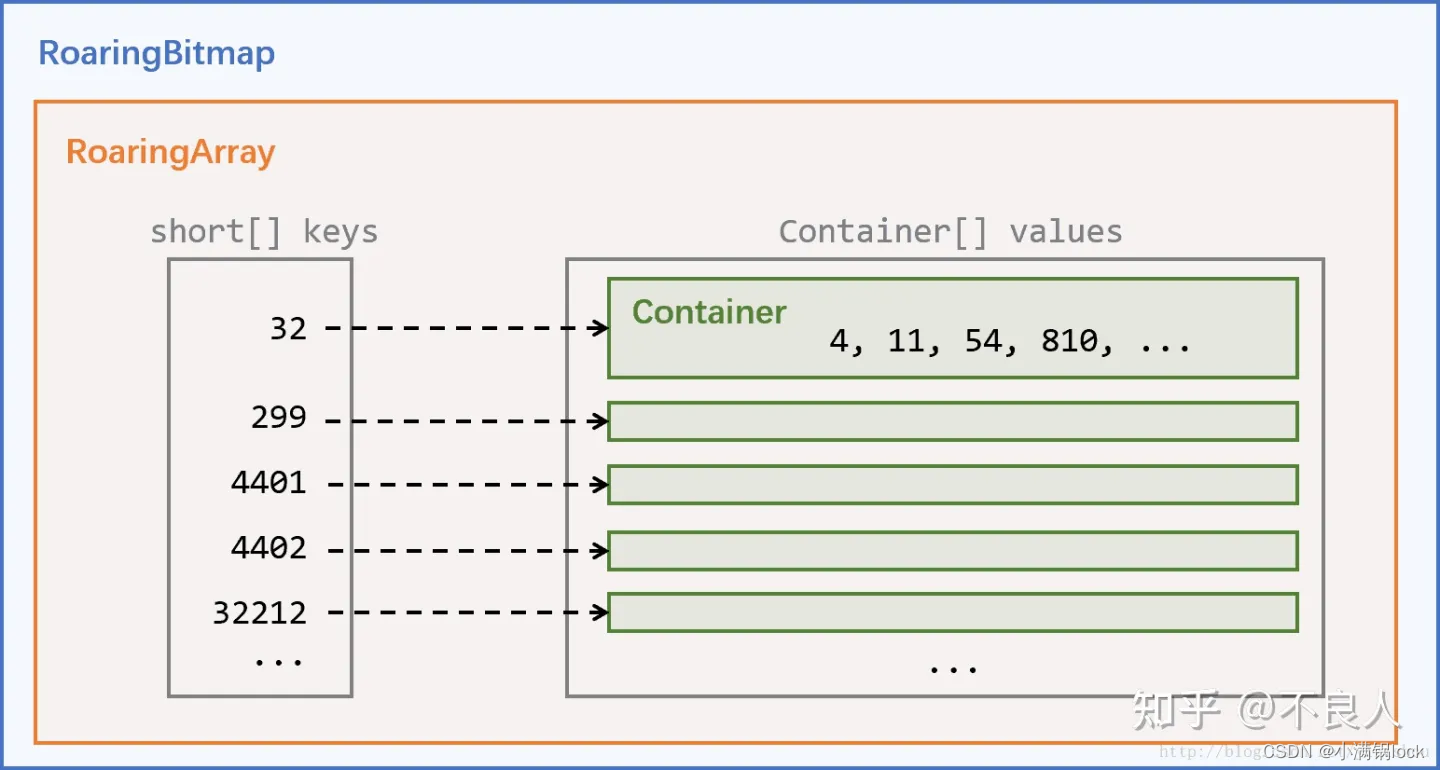

借用一张图片看看它比较直观的存储方式。以下都以32位存储为例。64位可以自己去找资料看看。
简单来说，每次往里面加入一个数据，就会将32位数据分为高16位和低16位，高16位是大桶，低16位是小桶，那一个小桶最多可以存储2^16=65536条数据。
在这里插入图片描述

其中RoaringBitMap有一个比较聪明的点，就是一个小桶数据小于4096条时，是采用SmallSet的方式存储，理解为一个排序数组就行，超过这个阈值就采用位图。具体参考这篇文章解释

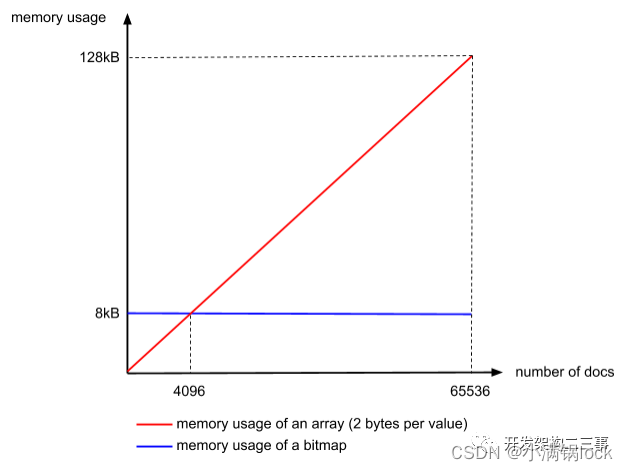

这个图片也能让你明白大于4096后，位图内存利用率更好，另外就是我们一旦使用了位图，就是2^16位=8kb，所以对于小数据量，没必要一上来就分配这么多存储空间，一条数据低16位，就是2个字节，4096条刚好到8kb，后面如果继续使用数组，就会超过8kb，还不如直接使用位图来存储了，只需要8kb。
在这里插入图片描述

存储分析

上面说了RoaringBitMap分为高位存储和低位存储，高位桶对应65536个低位桶，每个低位桶最多8kb，这样一个RoaringBitMap最多有655368kb=512M。经过上面原理的分析，RoaringBitMap很容易理解为一个位图的压缩算法，想象一下，假如直接用Bitmap存储最大值和最小值，相当于需要2^32位，只有最高位和最低位为1，中间就全空了，而且还要分配512M存储，如果采用RoaringBitmap，就只有最高低位桶和最低低位桶，且都采用排序数组存储，也就2byte+2byte=4byte，算上高位也就几个字节。明显压缩了很多存储。
但是，像这种压缩算法，永远也避免不了它的局限性，这个RoaringBitMap存储大小主要受两个东西影响
* 统计基数的量
* 当前数据的散列程度
第一点毋庸置疑，基数越大浪费存储空间越多，但不是绝对，宏观上是这样的，只有当一个桶大于4096之后，那么往里面加元素，空间都不会浪费。
第二点，还是这个图片，可以假设有2000w的基数，那么假设是顺序的，那么2000w/65536桶8kb=306桶8kb=2.448M。但是如果每个桶恰好只存4096条数据，那么就是2000w/4096桶8kb=38M，所以数据越离散，对压缩算法的影响越大，压缩效果也就没那么好。
而第二点也就非常贴合我们实际应用场景，比如上一次场景的多维分析uv去重，userid本身是一个不固定，加上维度分析，userid更是自由组合，所以生成的二进制对象非常大，即便userid比较少。
在这里插入图片描述
上面讨论了那么多RoaringBitMap存储空间问题，在实际场景中，userid分布是很不均匀的，很随机，那么在实际中每个维度场景下生成的RoaringBitMap对象非常大，尤其是最粗粒度，聚集了最多散列用户，细粒度只聚集了少部分，开销很小。
Spark和Hive计算时，多维度组合必定有一个读取数据量会倾斜，因为他要聚合所有维度组合情况，实际And和or操作非常快，主要时间花在了IO上。

RoringBitMap在ClickHouse和Spark之间作用

上面从RoringBitMap原理和存储方面分析了我们之前案例中数据倾斜的问题，但是有一个待讨论的点，就是我们分析了11个维度组合，经过验证可能有几百万的维度组合情况，而其中某些维度组合是不是我们真正分析需要的。比如是否要看某个用户等级，os的情况，很少有人这么分析，相当于我们的多维分析，是预计算好所有可能组成的情况，沉淀到数仓的ADS层。然后提供接口查询，对数仓来说，只要按时产出就行，而实际数据需求方只是挑选其中某些情况进行分析，不可能枚举这么多种。
针对这种数据仓库预计算多维分析场景，我们花费了几个小时跑出来预计算的结果，只有少部分数据是有价值的，很显然要解决这种问题，要从两个方面入手

只求数据业务方需要的数据，很难预判业务方的需求，毕竟阴晴不定。
一是最大限度缩小无关联维度的组合还没想到解决办法，记个代办
按需自助取数

这里我们针对第三点，前面已经把数据聚合到了DWS，也就是最细粒度的维度+RoaringBitMap< userid >，那我们不提供ADS，业务方需要的话，自己根据DWS查就行。

维度	RBM
维度2	RBM< user >
维度3	RBM< user >
…	…

由于Hive表不能直接存储对象，只能存储二进制，那业务方查询遇到了一个问题，就是必须使用我们的反序列化UDF，先将表数据转成RBM对象，然后在聚合维度做OR操作，也就是userid去重，这个耗时就会更长。
于是我们想到了ClickHouse的groupBitMapOR，底层也是采用RoaringBitMap，但是是用Croaring实现的，那可以将hive的RBM对象序列化成ClickHouse的RoaringBitMap数据存储方式。
下面案例以64位实现方式为准，32位可自己扒代码。

Spark RoaringBitMapUDAF聚合函数实现

/**
 * @description roaring64NavigableMap 采用红黑树的RBM实现方法
 */
public class RoaringBitMapNavigableUDAF extends AbstractGenericUDAFResolver implements Serializable {



    /**
     * @return 返回去重Buffer
     * @description UDAF初始化 仅仅支持一个参数 传进来的为TextWritable 读取Object可以强制转为Text
     * */
    @Override
    public GenericUDAFEvaluator getEvaluator(TypeInfo[] parameters) throws SemanticException {


        // TODO Auto-generated method stub
        if (parameters == null || parameters.length != 1) {


            throw new UDFArgumentTypeException(0, "仅支持一个参数！");
        }
        return new RoaringBitMapNavigableUDAF.BitmapDistinctUDAFBuffer();
    }

    /**
     * BitMap去重 静态内部类
     * 作为 COMPLETE(PARTIAL1) -> PARTIAL2 -> FINAL 几个过程的处理
     * */
    public static class BitmapDistinctUDAFBuffer  extends GenericUDAFEvaluator  {


        // 输入类型
        PrimitiveObjectInspector inputType;

        /**
         * @return 约定每个过程的输出类型。即告诉下个过程我将传入Byte[]数组过来
         * @description 初始化函数 如果为COMPLETE(PARTIAL1)过程 约定原始输入类型类PrimitiveObjectInspector(Text)，用户传入字符串即可 其余模式下为Byte[]
         * */
        @Override
        public ObjectInspector init(GenericUDAFEvaluator.Mode m, ObjectInspector[] parameters)
                throws HiveException {


            super.init(m, parameters);
            if(Mode.PARTIAL1.equals(m) || Mode.COMPLETE.equals(m)){


                inputType = (PrimitiveObjectInspector) parameters[0];
            }
            return PrimitiveObjectInspectorFactory.javaByteArrayObjectInspector;
        }

        /**
         * @description 聚合的Buffer类
         * */
        @Override
        public GenericUDAFEvaluator.AggregationBuffer getNewAggregationBuffer() throws HiveException {


            return new RoaringBitMapNavigableUDAF.BitmapAggrBuffer();
        }

        /**
         * @description 重置清空buffer
         * */
        @Override
        public void reset(GenericUDAFEvaluator.AggregationBuffer aggregationBuffer) throws HiveException {


            ((RoaringBitMapNavigableUDAF.BitmapAggrBuffer) aggregationBuffer).reset();
        }

        /**
         * @param aggregationBuffer 聚合去重Buffer处理器
         * @param objects 对象列表
         * @description 由聚合Buffer处理器处理每一个object
         * */
        @Override
        public void iterate(GenericUDAFEvaluator.AggregationBuffer aggregationBuffer, Object[] objects) throws HiveException {


            if(objects == null) {


                return;
            }
            for(Object object: objects){


                if(object != null) {


                    Object input = inputType.getPrimitiveWritableObject(object);
                    RoaringBitMapNavigableUDAF.BitmapAggrBuffer bitmapAggrBufferr = (RoaringBitMapNavigableUDAF.BitmapAggrBuffer) aggregationBuffer;
                    bitmapAggrBufferr.calcResult((Text) input); // 这里强制转为了Text。注意BitMap只能处理数字，所以传进来的必须是数字 字符串 否则会报错
                }
            }
        }


        /**
         * @param aggregationBuffer 聚合去重Buffer处理器
         * @description 将Buffer中的RoaringBitmap序列化成字节数组，输出给下游shuffle。
         * */
        @Override
        public Object terminatePartial(GenericUDAFEvaluator.AggregationBuffer aggregationBuffer) throws HiveException {


            RoaringBitMapNavigableUDAF.BitmapAggrBuffer bitmapAggrBuffer = (RoaringBitMapNavigableUDAF.BitmapAggrBuffer) aggregationBuffer;
            // 约定字节输出流
            ByteArrayOutputStream out = new ByteArrayOutputStream();
            ObjectOutputStream objectOutputStream = null;
            try {


                objectOutputStream = new ObjectOutputStream(out);
                bitmapAggrBuffer.writeBytes(objectOutputStream);
                objectOutputStream.flush(); // 记得要flush一下
                return out.toByteArray();
            } catch (IOException e) {


                e.printStackTrace();
            } finally {


                // 关闭流
                try {


                    out.close();
                    if (objectOutputStream != null) {


                        objectOutputStream.close(); // 关闭外部流即可 内部流会自己关闭
                    }
                } catch (IOException e) {


                    e.printStackTrace();
                }
            }
            return new byte[0];
        }

        /**
         * @param aggregationBuffer 聚合去重Buffer处理器
         * @param o 另一个需要待合并的 聚合去重Buffer处理器
         * @description 这里在下游聚合的时候，不同上游传了同一个Group key但是不同value，
         *  此时value已经是序列化之后的RoaringBitMap对象object，需要将每一个object反序列化成RoaringBitMap
         *  然后利用aggregationBuffer 将每个RoaringBitMap合并起来
         *  这里的合并采用OR操作，因为涉及到同一个key的value去重，只需要任何一个value的某个bit有值，那么就说明这个bit代表的值是有的，即把bit当做标记而已。
         * */
