StarUML笔记之从C++代码生成UML图

StarUML笔记之从C++代码生成UML图

—— 2024-04-14

code review!

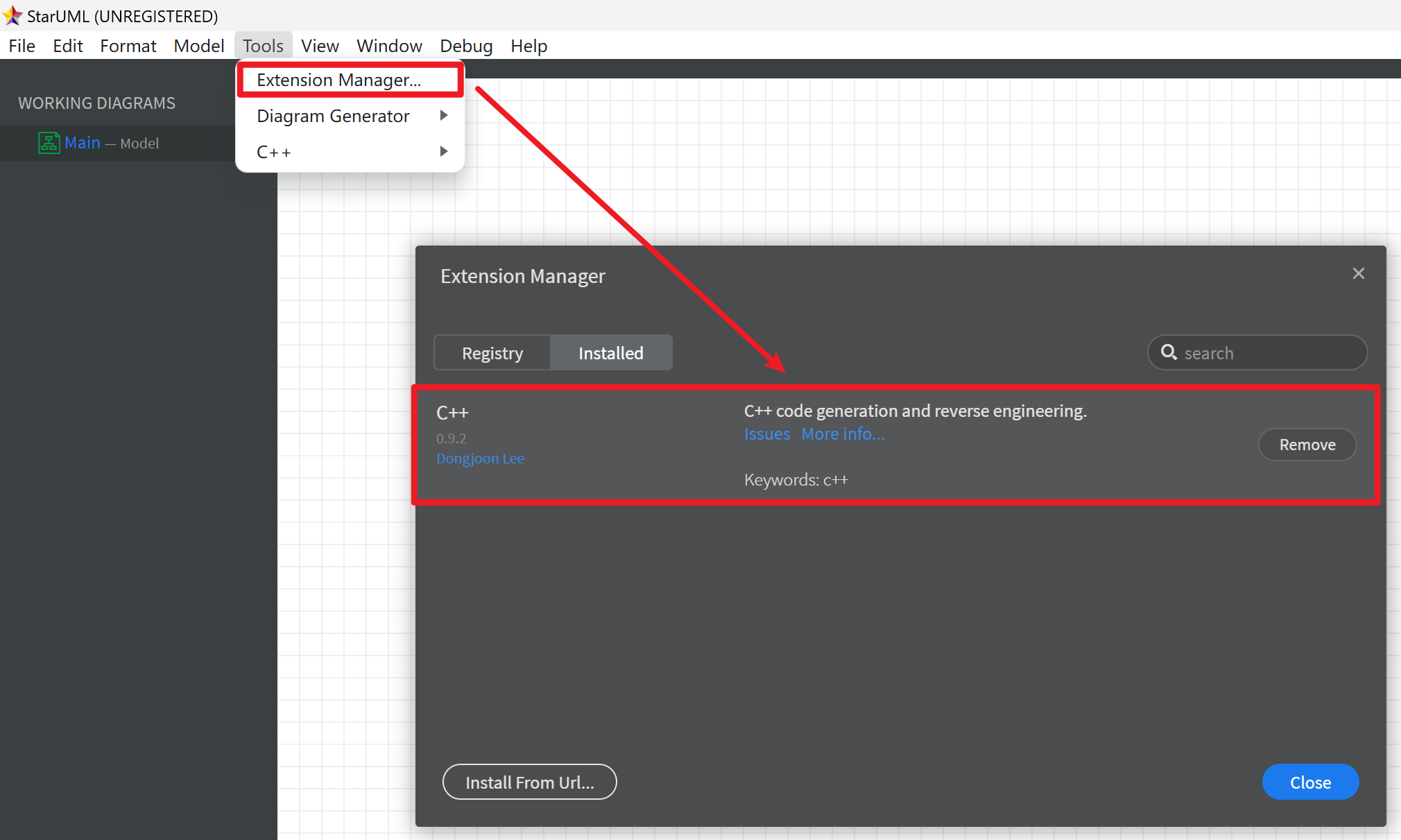

1.安装C++插件

2.准备好一个C++代码文件放某个路径下

main.cpp

#include <iostream>
#include <string>

class Shape {
public:
    // 构造函数
    Shape(const std::string& name) : name_(name) {}

    // 纯虚函数，用于返回形状的面积
    virtual double area() const = 0;

    // 虚析构函数
    virtual ~Shape() {}

    // 输出形状的信息
    void printInfo() const {
        std::cout << "Shape: " << name_ << ", Area: " << area() << std::endl;
    }

protected:
    std::string name_;
};

class Circle : public Shape {
public:
    // 构造函数
    Circle(const std::string& name, double radius) : Shape(name), radius_(radius) {}

    // 实现基类中的纯虚函数
    virtual double area() const override {
        return 3.14159 * radius_ * radius_;
    }

private:
    double radius_;
};

class Rectangle : public Shape {
public:
    // 构造函数
    Rectangle(const std::string& name, double width, double height)
        : Shape(name), width_(width), height_(height) {}

    // 实现基类中的纯虚函数
    virtual double area() const override {
        return width_ * height_;
    }

private:
    double width_;
    double height_;
};

int main() {
    Circle circle("Circle 1", 5.0);
    Rectangle rectangle("Rectangle 1", 4.0, 5.0);

    circle.printInfo();
    rectangle.printInfo();

    return 0;
}

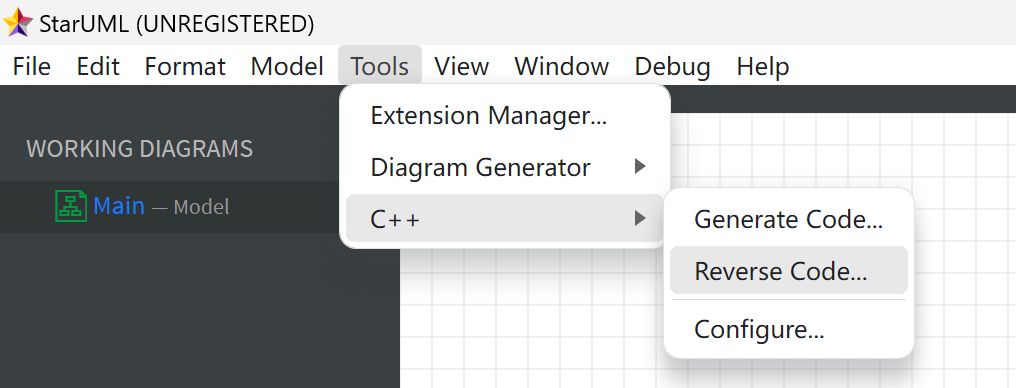

3.点击Reverse Code选择项目文件夹

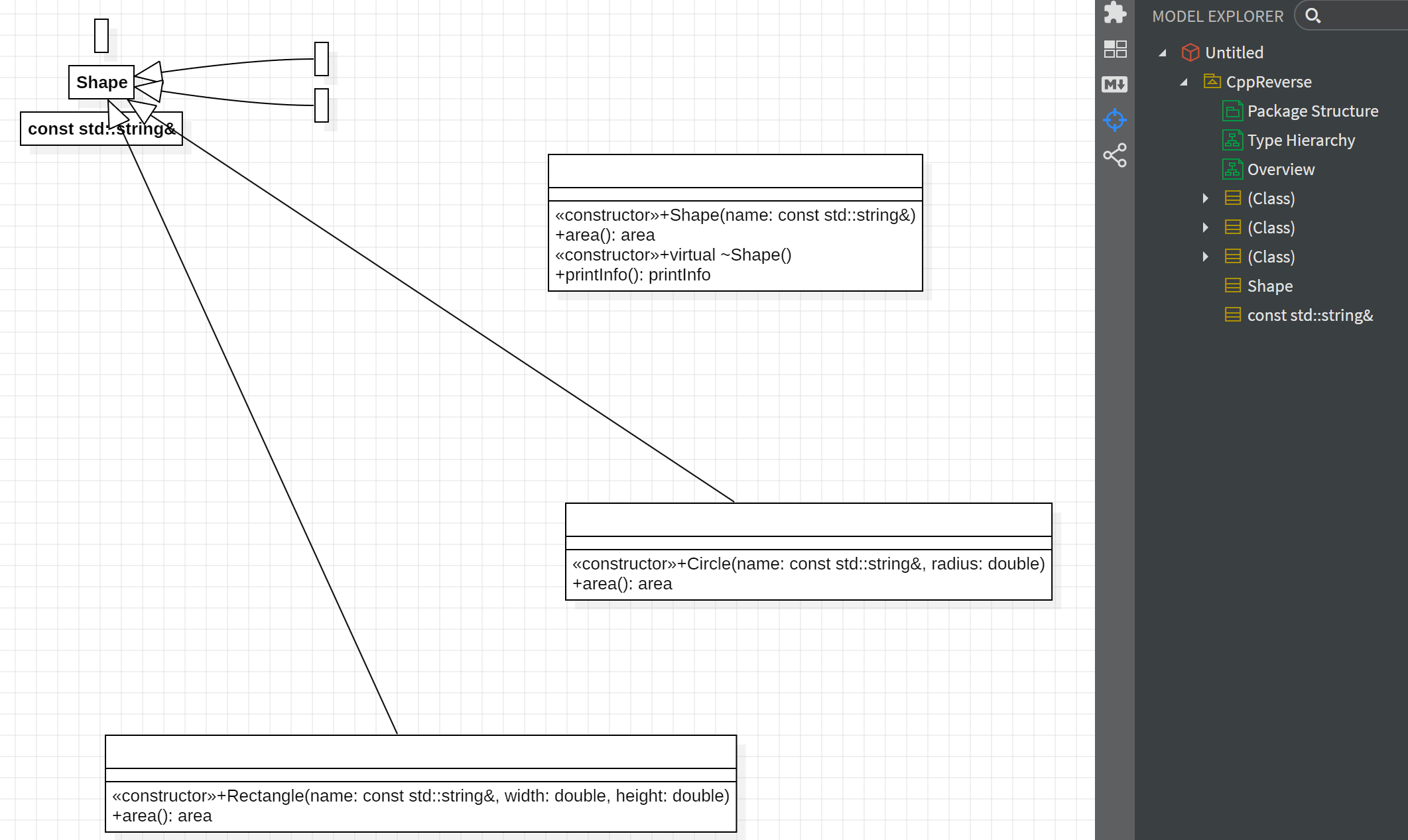

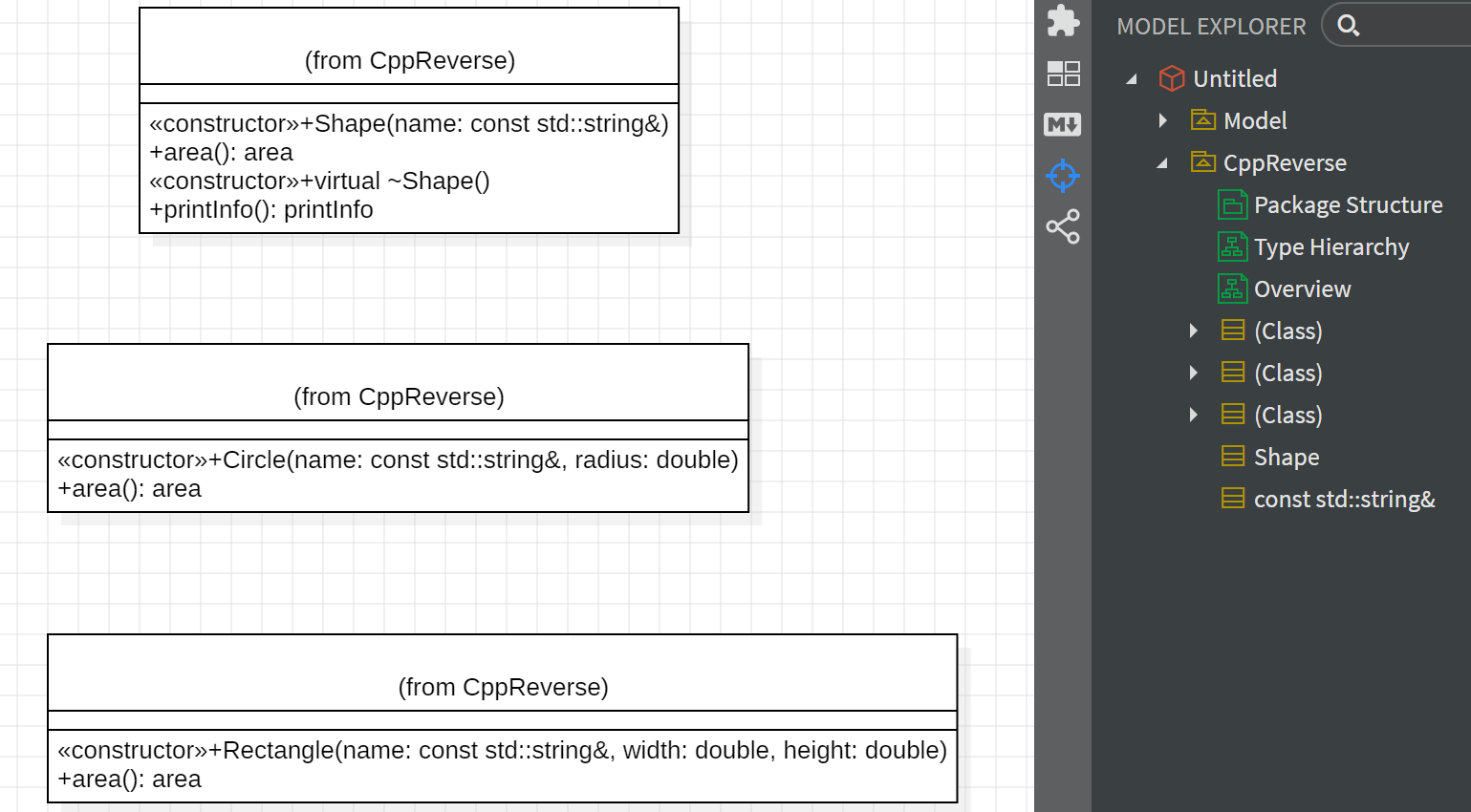

4.拖动(Class)到中间画面可以形成UML

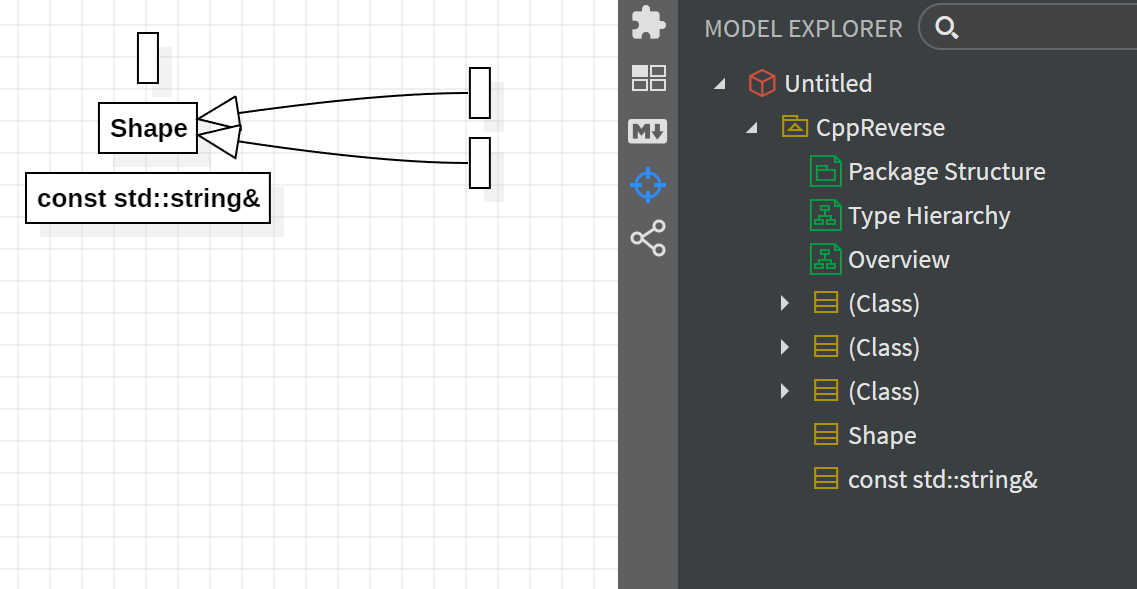

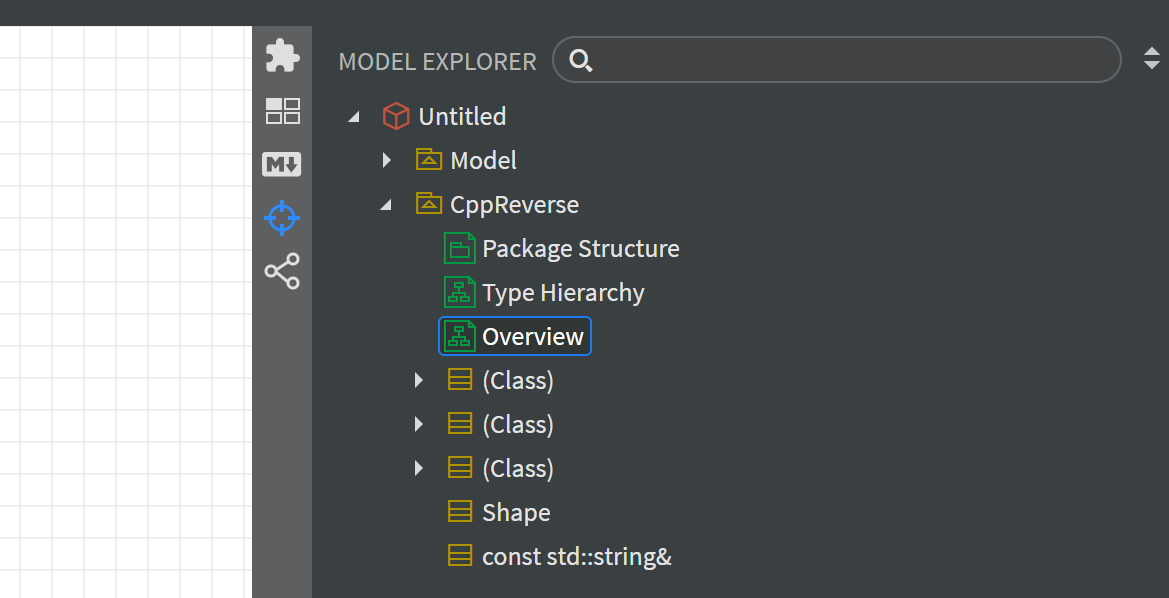

5.另外一种方式：双击Type Hierarchy，然后拖动(Class)到中间画面可以形成UML带箭头指向

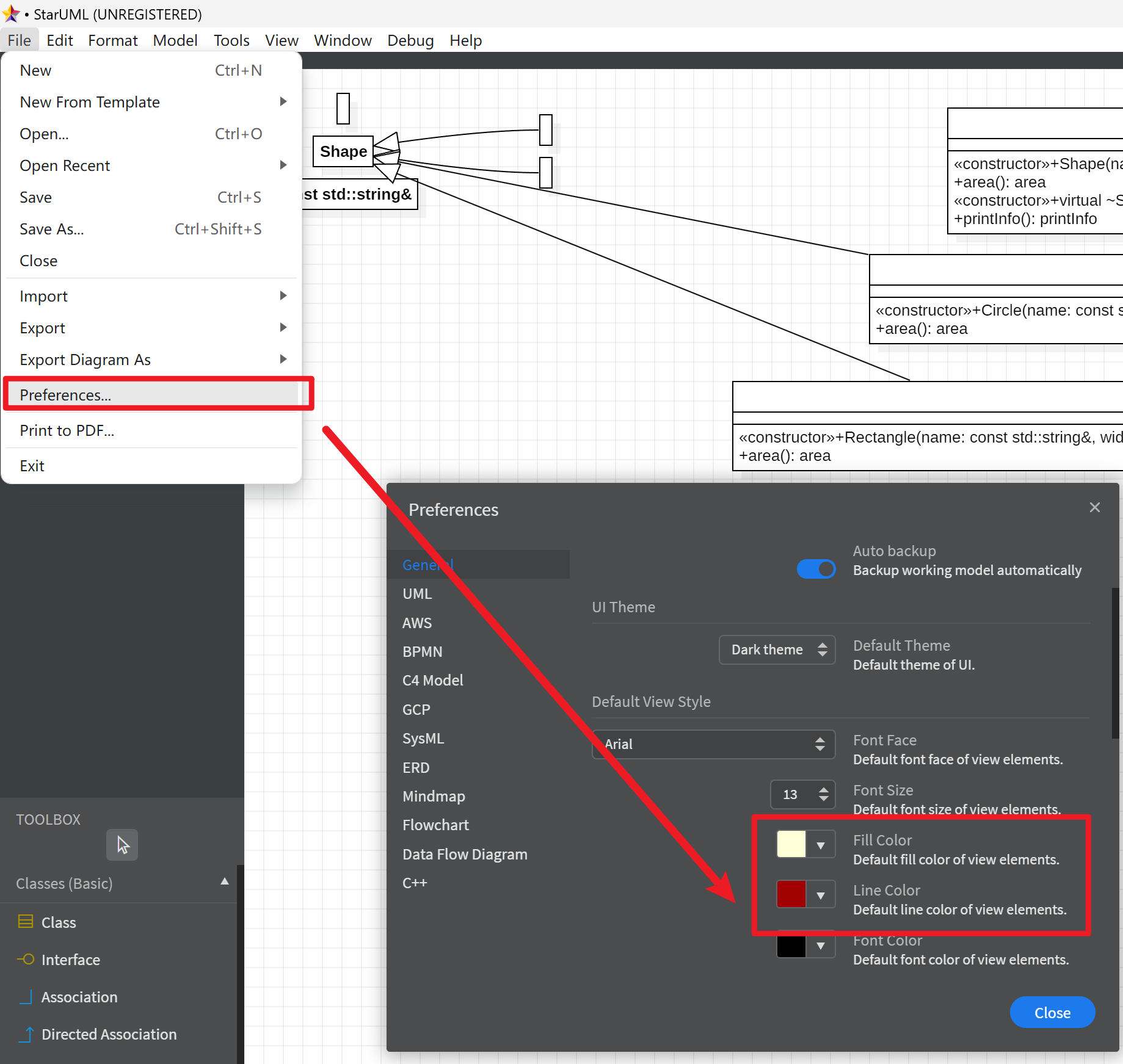

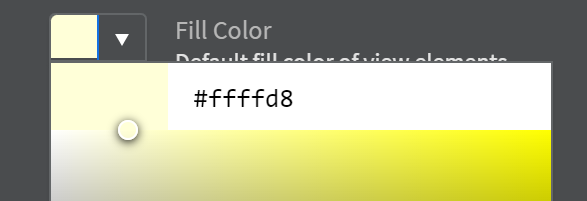

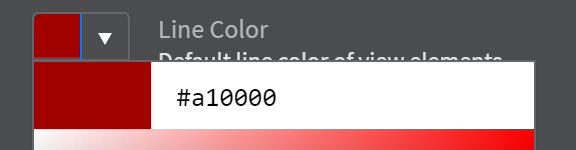

6.可以更改UML样式

样式更改后新的UML：
