spi接口的基本概念、引脚定义及注意事项

目录

基本概念

引脚定义

注意事项

---

SPI（Serial Peripheral Interface）是一种同步串行接口技术，广泛应用于微控制器和各种外围设备之间的短距离通信。

基本概念

SPI接口允许微控制器以串行方式与一个或多个外围设备进行通信。它是一种高速、全双工、同步的通信方式，通常用于与EEPROM、FLASH、实时时钟、AD转换器等低速设备通信。

引脚定义

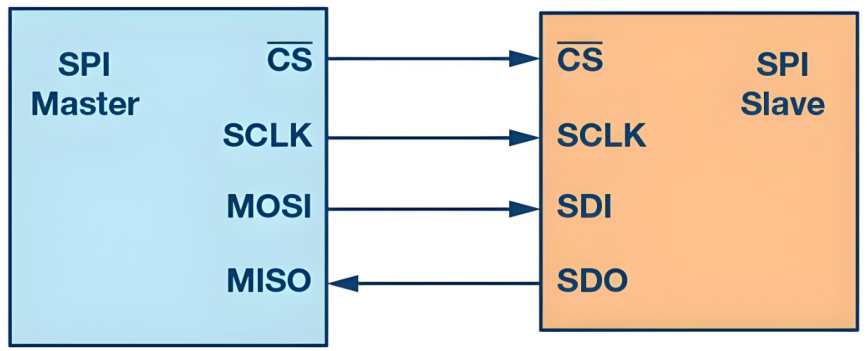

SPI接口通常包含以下四种信号线：

1. MOSI (Master Output Slave Input)：主机输出/从机输入引脚。在主设备模式下发送数据，在从设备模式下接收数据。
2. MISO (Master Input Slave Output)：主机输入/从机输出引脚。在从模式下发送数据，在主模式下接收数据。
3. SCLK (Serial Clock)：串行时钟信号，由主设备产生，用于同步数据传输。
4. CS (Chip Select) 或 SS (Slave Select)：从设备片选信号，由主设备控制，用于激活特定的从设备进行通信。

注意事项

1. 通信模式：SPI可以工作在主模式或从模式，且一个SPI系统中只能有一个主设备。
2. 全双工通信：SPI支持全双工通信，即可以同时进行发送和接收操作。
3. 时钟同步：SPI通信依赖于主设备产生的时钟信号，因此主从设备之间需要保持时钟同步。

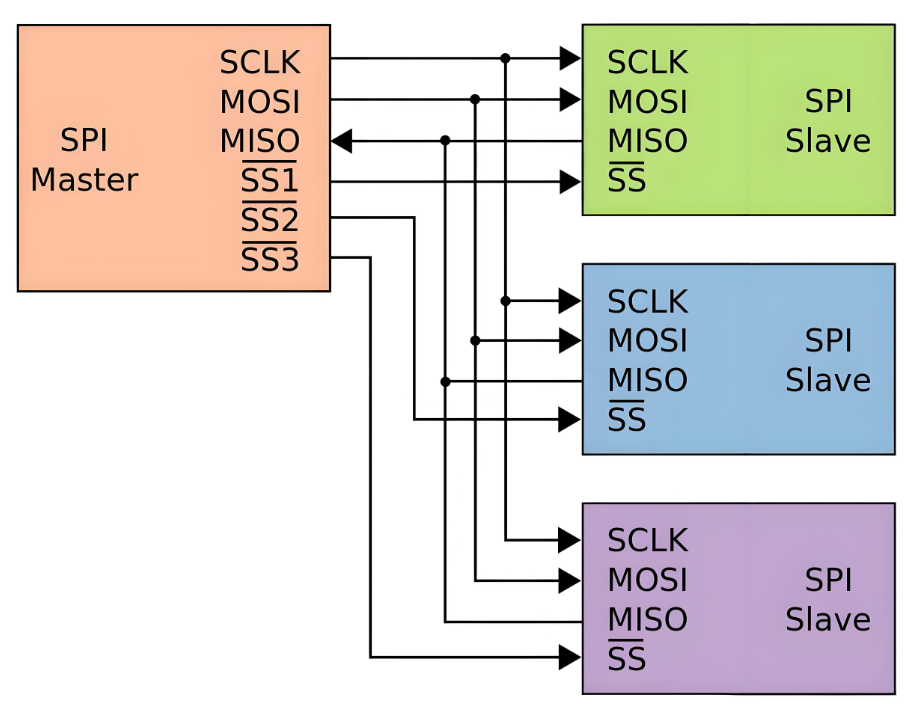

4. 片选信号：使用CS信号可以连接多个从设备，每次通信时通过激活相应的CS信号来选择特定的从设备。

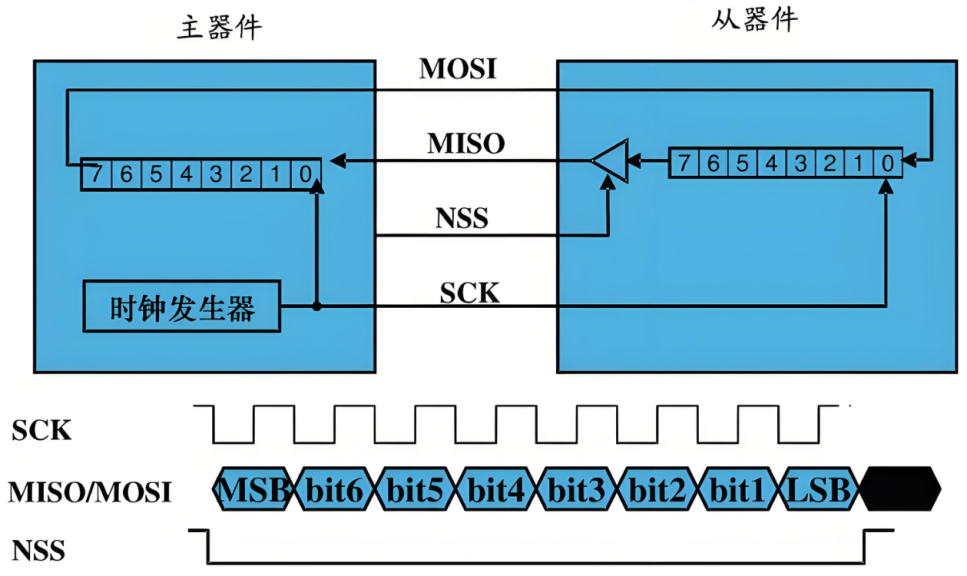

5. 数据传输：SPI通常按照高位在前（MSB First）的方式进行数据传输。

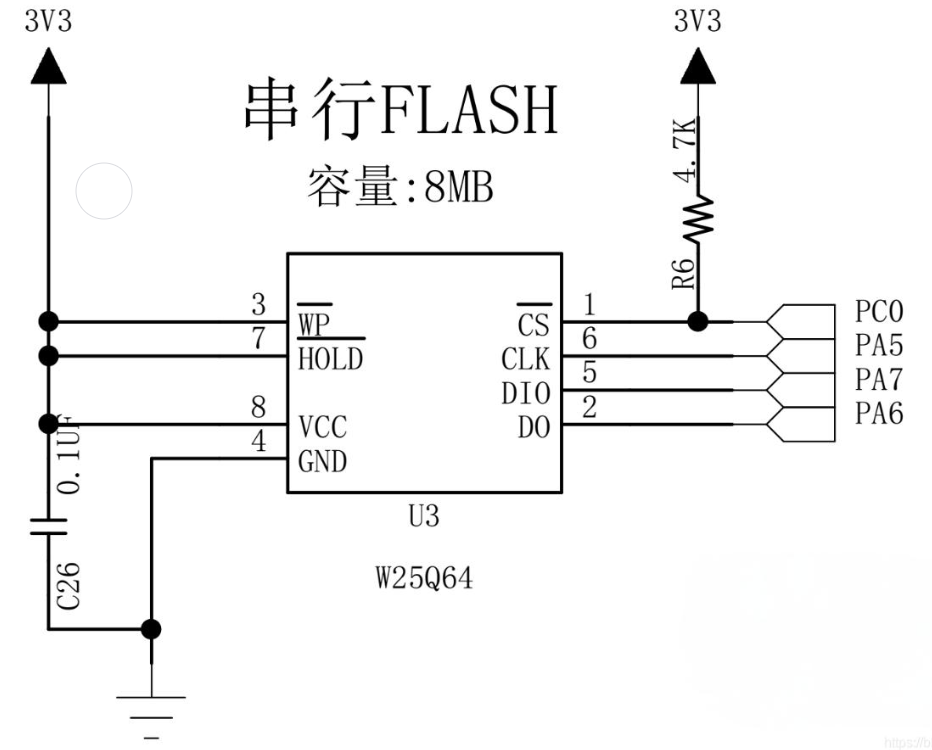

6. 拉电阻：在某些情况下，可能需要在CS线上使用拉电阻以确保在未选中时信号保持在高电平状态。
