STM32智能油烟机，STM32实现PWM调速和测速，驱动CPU四线风扇。

1、功能介绍

stm32智能油烟机
1.本地手动打开、停止油烟机。
2.手机APP显示开关状态，遥控打开、停止油烟机，三档风速可调。
3.自检测电机转速是否在正常范围，手机APP提示清理油烟机。

2、软硬件资料

硬件资料

  1. STM32最小系统
  2. CPU风扇四线（4线风扇（黑边黄蓝：黑色GND；红色5V;黄色转速信号侦测；蓝色：PWM转速控制））
  3. 继电器
  4. IIC OLED屏幕
  5. 蓝牙模组

软件资料：
1.Keil5
2.源码工程源文件

3、原理讲解

1.硬件原理图：

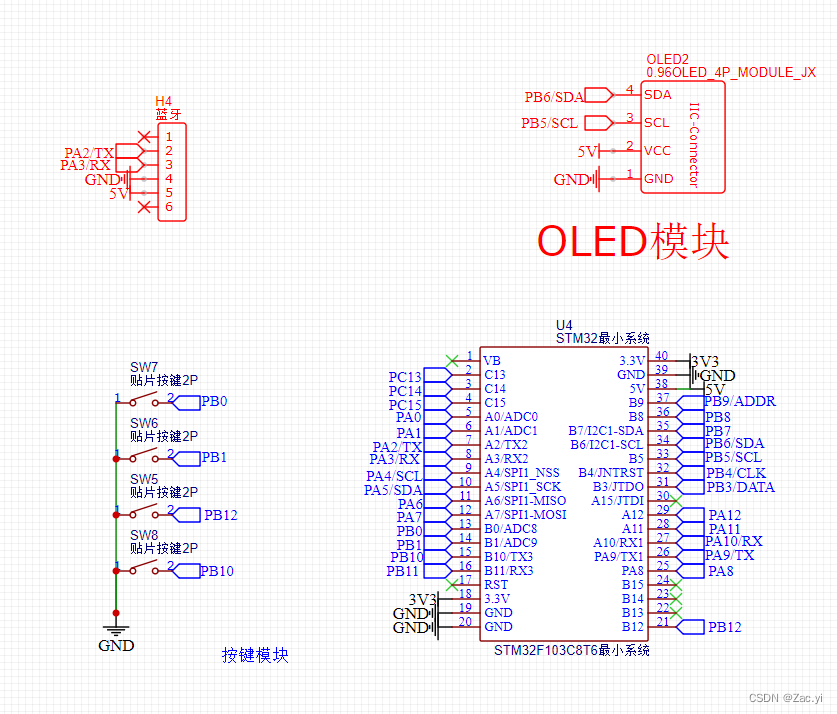

最小系统，按键，OLED 屏幕显示，蓝牙功能原理图
在这里插入图片描述

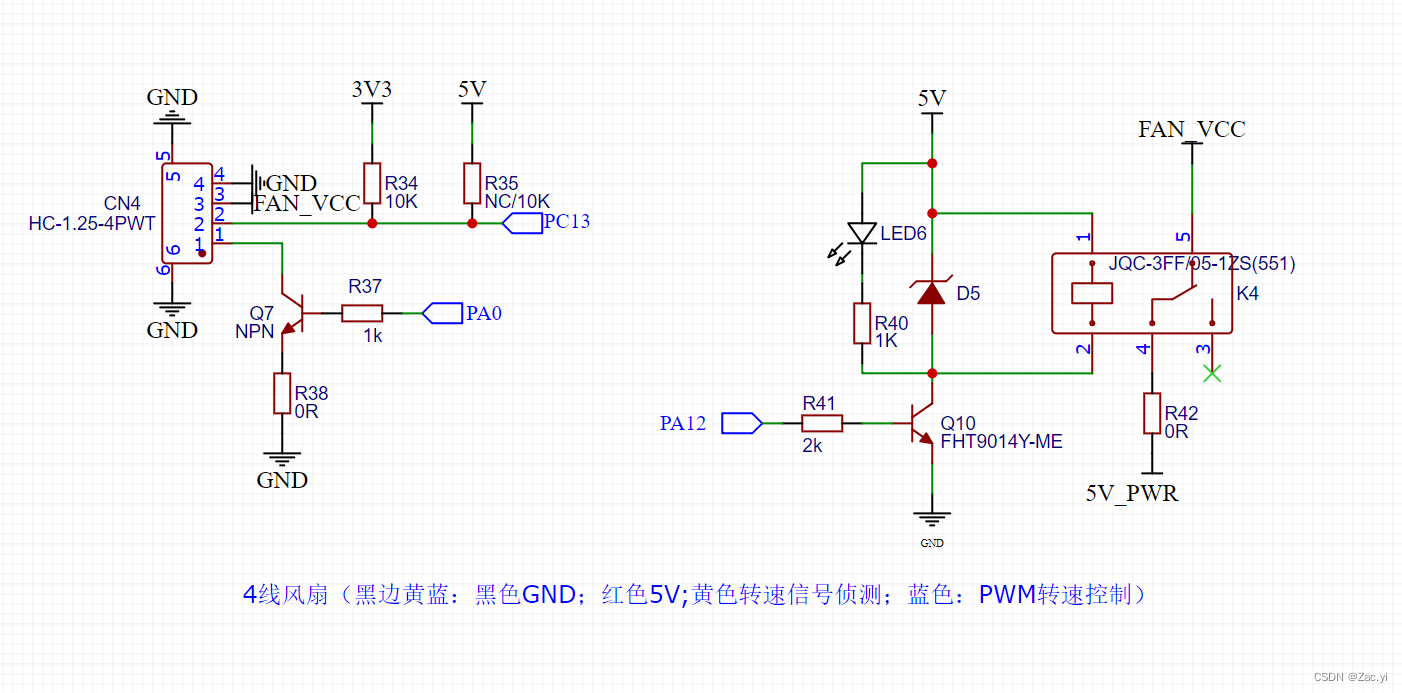

CPU风扇四线原理图（4线风扇（黑边黄蓝：黑色GND；红色5V;黄色转速信号侦测；蓝色：PWM转速控制））
在这里插入图片描述
CN4接四线的风扇。
CN4的第pin2是转速信号侦测PIN，由于是开漏输出所以需要加R34上拉电阻。此时PC13才能侦测到测速信号
CN4的第pin1是PWM调速信号。我用的风扇是5V拉高的，所以需要NMOS通过PA0输入控制的PWM信号

2.软体源码：

参考工程源文件：源码

4、操作手法

蓝牙操作：
波特率：9600
字符“A”：控制风扇打开关闭
字符“B”：开1挡
字符“C”：开2挡
字符“D”：开3挡
