本篇将介绍Origin的简单使用教程。
安装教程见上篇：[论文必备]最强科研绘图分析工具Origin（1）——安装教程
目录
📢一、工具栏介绍

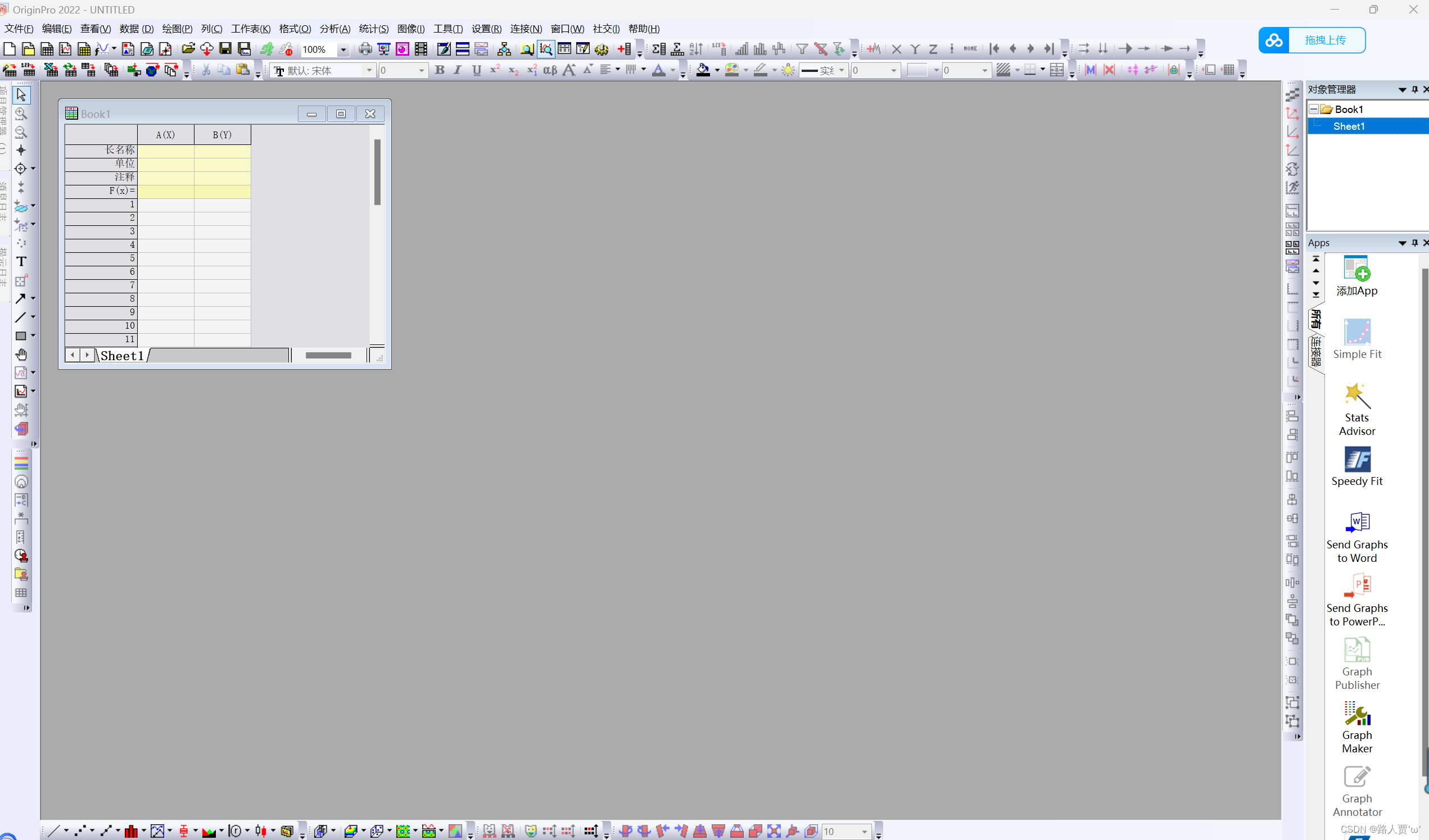

进入初始界面
📣1.1 行

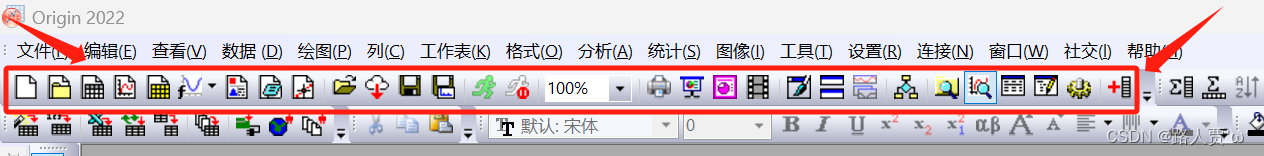

1.1.1 标准栏
| 按钮 | 作用 | 按钮 | 作用 |
 | 新建项目 |  | 新建文件夹 |
 | 新建工作簿 |  | 新建图形 |
 | 新建矩阵 |  | 新建2D（函数）图 |
 | 新建二维参数化绘图 |  | 新3D（功能）图 |
 | 新建三维参数化绘图 |  | 新建布局 |
 | 新建便笺 |  | 数字化图像 |
 | 新建图像 |  | 正常开放 |
 | 从云端打开 |  | 保存项目 |
 | 保存模板 |   | 重新计算自动/最新与手动/挂起 |
 | 暂停自动更新/重新计算 |  | 按百分比放大和缩小 |
 | 打印 |  | 图表幻灯片 |
 | 将图形发送到PowerPoint |  | 打开视频生成器 |
 | 刷新 |  | 复制 |
 | 自定义例程 |  | 工程资源管理器 |
 | 对象管理器 |  | 结果日志 |
 | 命令窗口 |  | 脚本窗口 |
 | 代码生成器 |  | 添加新列 |

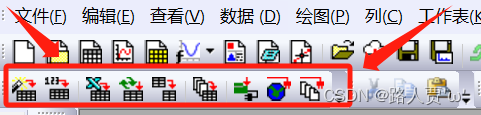

1.1.2 导入栏
| 按钮 | 作用 | 按钮 | 作用 |
 | 导入向导 |  | 导入单个ASCII |
 | 导入多个ASCII |  | 导入Excel |
 | 重新导入无对话框 |  | 使用对话框重新导入 |
 | 克隆导入 |  | 批量处理 |
 | 从Web连接到数据 |  | 连接多个文件 |
 | 导入所有连接的数据 |

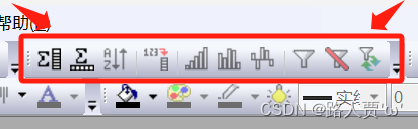

1.1.3 工作表数据
| 按钮 | 作用 | 按钮 | 作用 |
 | 列的统计信息 |  | 行统计信息 |
 | 排序 |  | 设置列值 |
 | 设置所有列值 |  | 行编号 |
 | 统一随机数 |  | 正常随机数 |
 | 添加/删除数据筛选器 |  | 启用/禁用数据筛选器 |
 | 重新应用数据筛选器 |

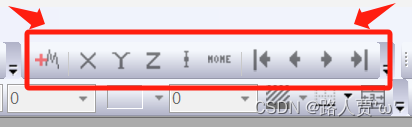

1.1.4 图表数据
| 按钮 | 作用 | 按钮 | 作用 |
 | 设置为X |  | 设置为Y |
 | 设置为Z |  | 设置为Y误差线 |
 | 设置为标签 |  | 设置为忽略 |
 | 设置为分组 |  | 设置为主题 |
 | 移至第一个 |  | 向左移动 |
 | 向右方移动 |  | 移至最后一个 |
 | 交换列 |  | 添加迷你图 |

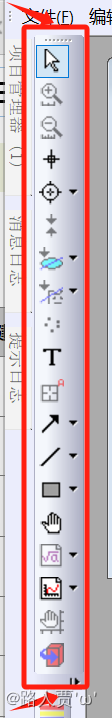

📣1.2 列
1.2.1 基本工具
| 按钮 | 作用 | 按钮 | 作用 |
 | 指针 |  | 放大 |
 | 横向扩展 |  | 屏幕阅读器 |
 | 数据突出显示 |  | 数据读取器 |
 | 数据光标 |  | 数据选择器 |
 | 激活图上的选择 |  | 选择所有绘图 |
 | 活动绘图上的遮罩点 |  | 遮罩所有绘图上的点 |
 | 取消活动图上点的遮罩 |  | 取消所有绘图上的点的遮罩 |
 | 绘制数据 |  | 文本工具 |
 | 注释 |  | 距离注释 |
 | 角度注释 |  | 箭头工具 |
 | 弯曲箭头工具 |  | 线条工具 |
 | 复合线工具 |  | 曲线工具 |
 | 徒手绘制工具 |  | 矩形工具 |
 | 圆形工具 |  | 多边形工具 |
 | 区域工具 |  | 缩放扫描工具 |
 | 插入公式 |  | 插入Word对象 |
 | 插入Excel对象 |  | 插入对象 |
 | 插入图形 |  | 插入工作表 |
 | 重缩放工具 |  | 旋转工具 |

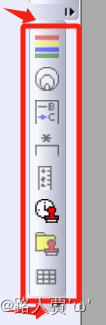

1.2.2 添加对象工具
| 按钮 | 作用 | 按钮 | 作用 |
 | 添加色阶 |  | 添加气泡比例 |
 | 添加长方体比例 |  | 重建图例 |
 | 添加星号括号 |  | 添加圆括号 |
 | 添加大括号 |  | 添加XY比例 |
 | 日期和时间 |  | 项目路径 |
 | 新建链接表 |

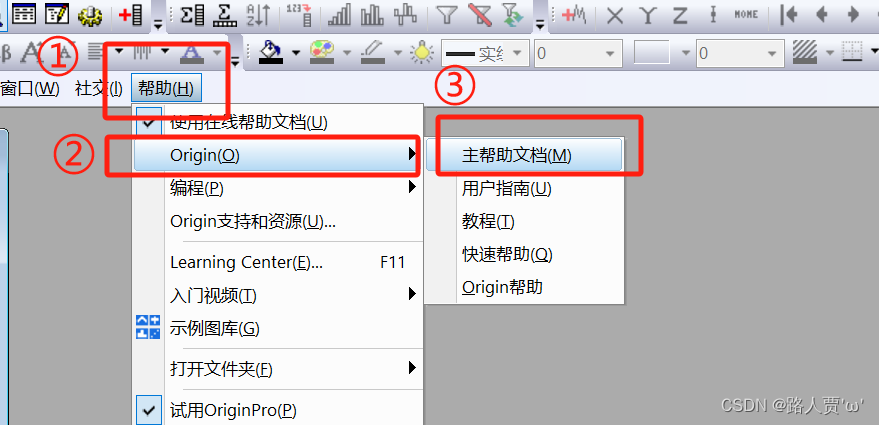

更多工具栏介绍，可以查看官方的【用户指南】
🎄二、简单画一个折线图
🌻2.1导入数据

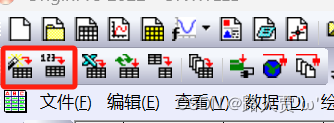

在画图之前，首先要做的是导入数据， Origin 支持 Excel 数据导入，以及 txt（直接把txt数据文件拖入到 Origin 里面），也可以使用工作界面里的按钮。
不过一般情况下，我选择直接复制粘贴~

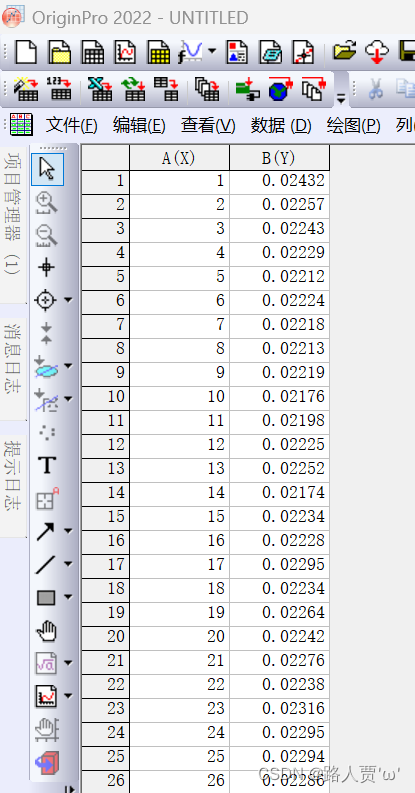

🌻2.2 确定xy轴

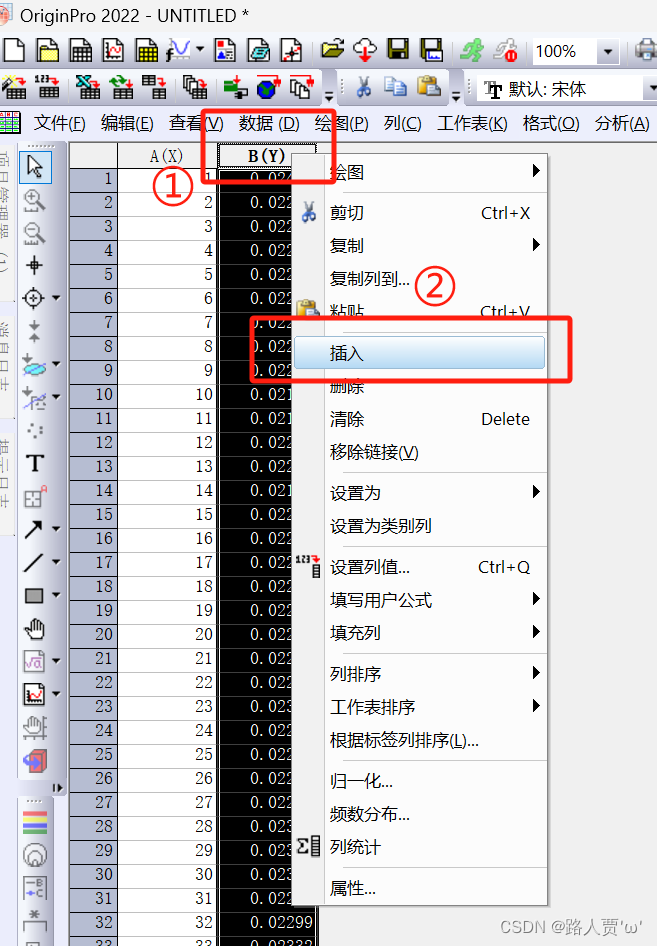

一般会默认第一列为 X 轴，第二列为 Y 轴。如果想继续添加列，可以像word操作一样，点击插入。
不过这样的话，新增的列会在左边。

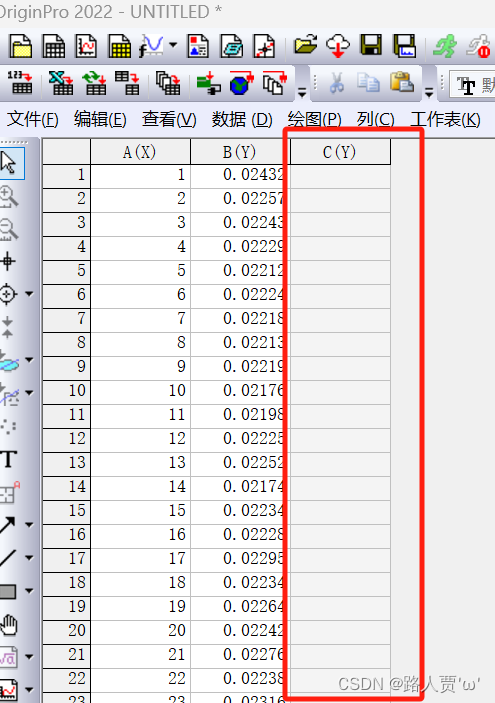

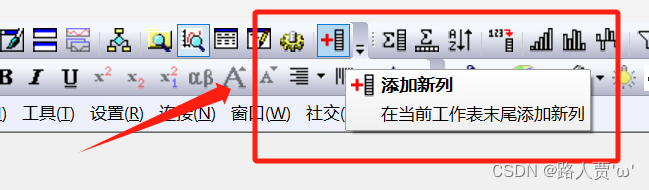

所以，我们更推荐可以使用工作界面的快捷按钮。
这样新增列就在右边了。
如果想把 X 轴 和 Y 轴 互换，选中该列点中鼠标右键，如图操作就可以更改了。
🌻2.3 生成折线图
导入数据之后，先点击左上角空白格，选中全部数据，然后点击上方工具栏的绘图，就可以选择要画的图形。

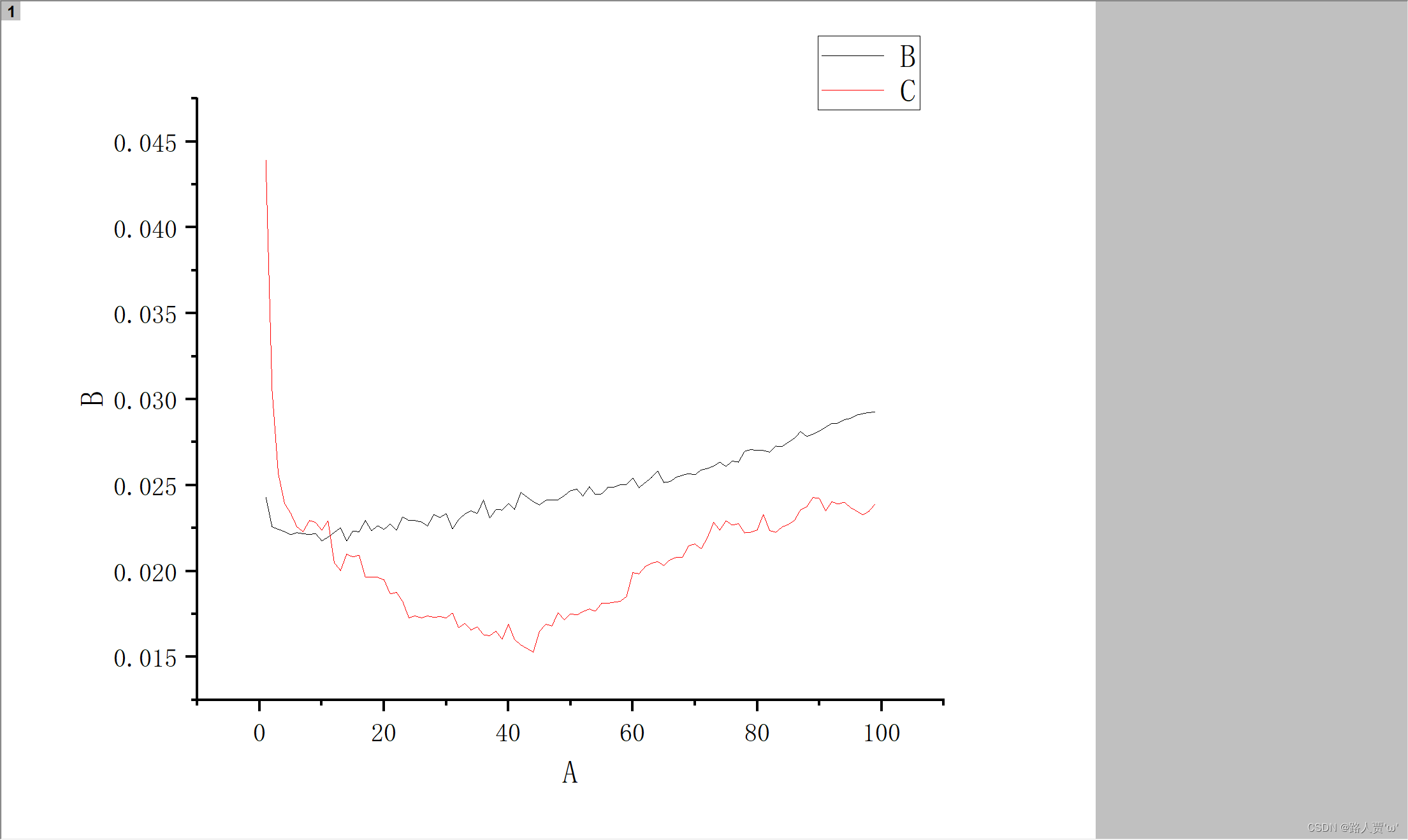

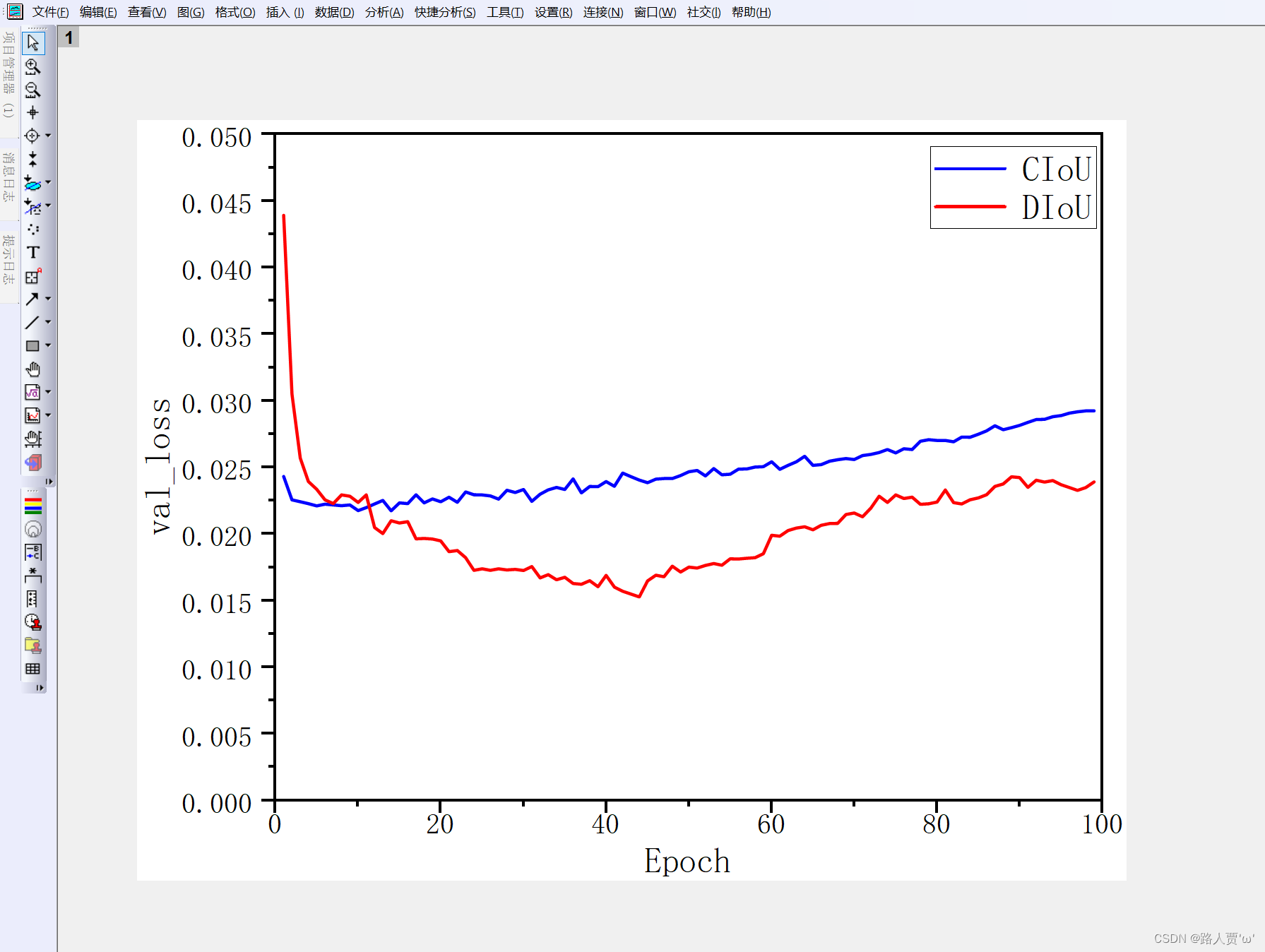

这样就直接生成了。
🌻2.4 调整细节
2.4.1 修改横纵坐标

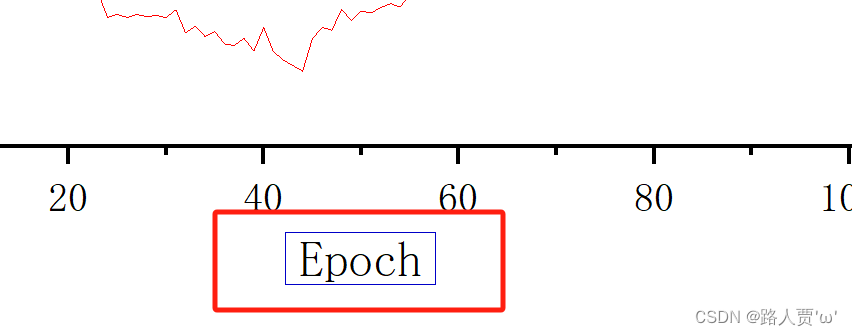

修改横纵坐标名称时，双击图中文字即可。

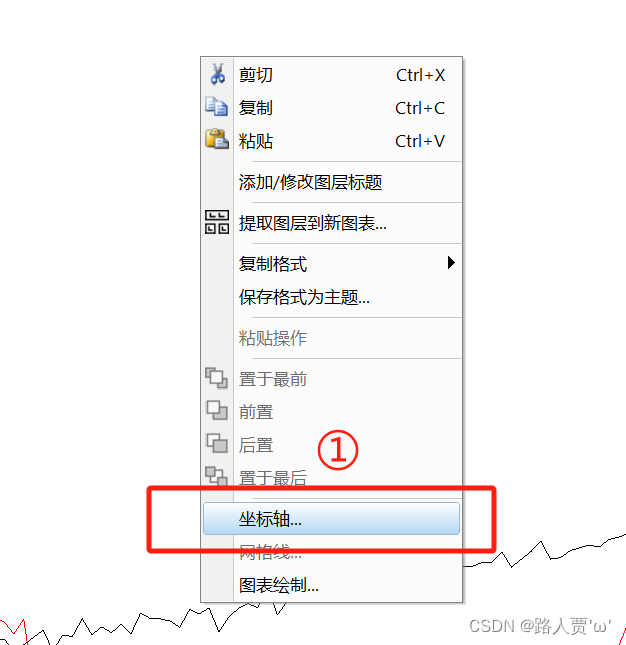

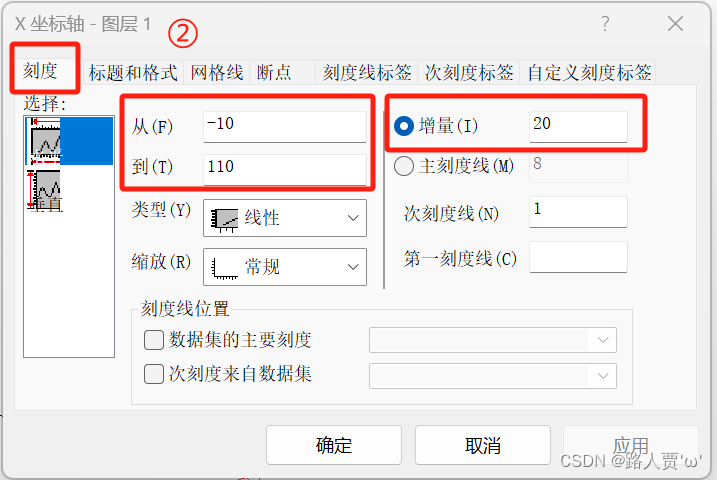

选中图表，点击坐标轴，可以修改量程。

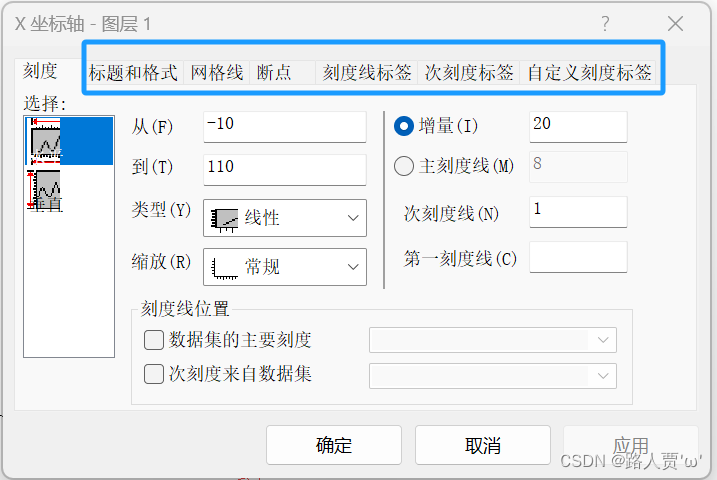

后面的选项可以修改标题、刻度字体、颜色等。
2.4.2 修改线条属性
首先点击右边那个小框框可以直接修改线条名称。

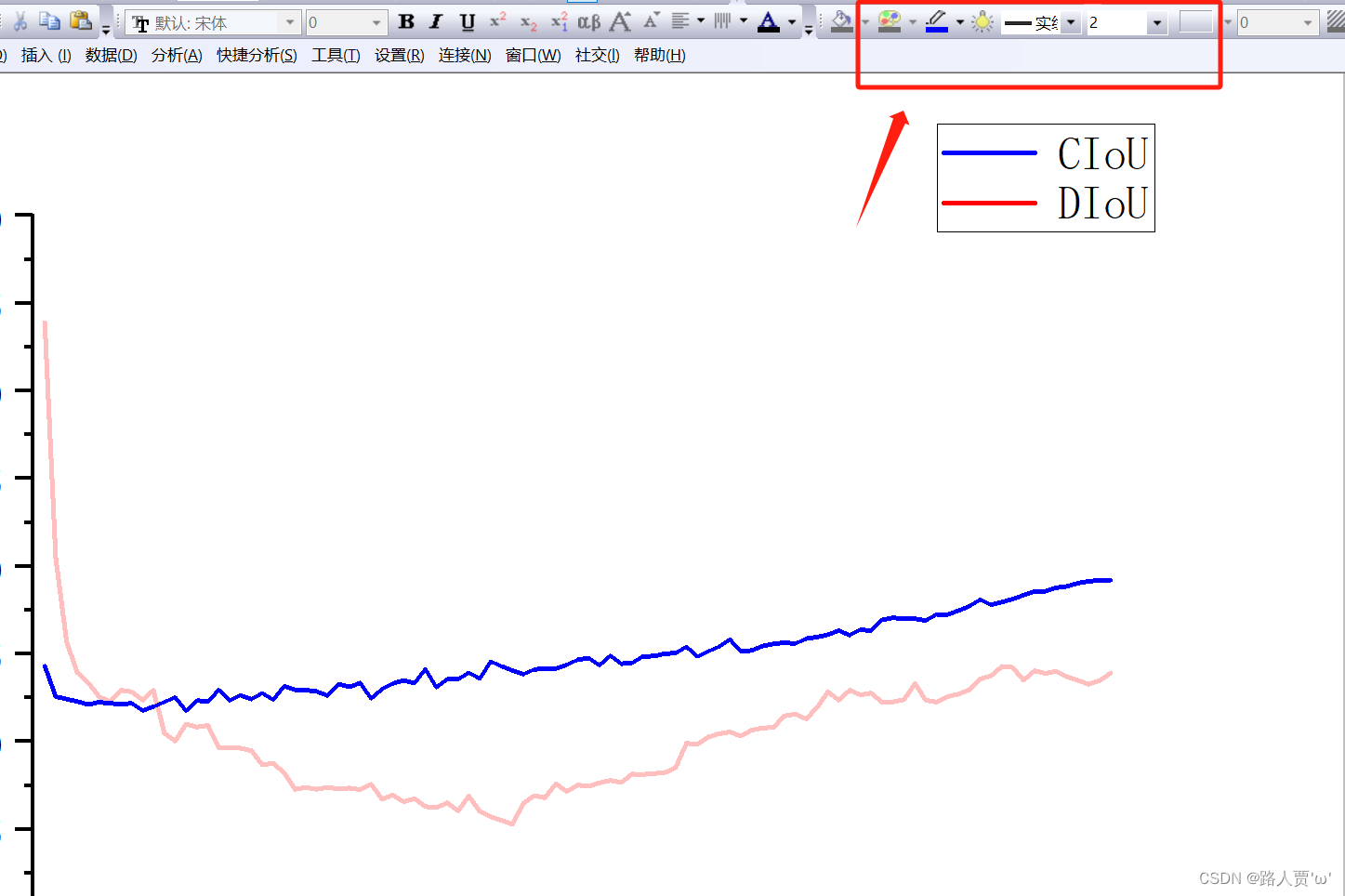

点击对应线条，可以直接在上方工具栏修改线条颜色、粗细等等。
2.4.3 平滑曲线

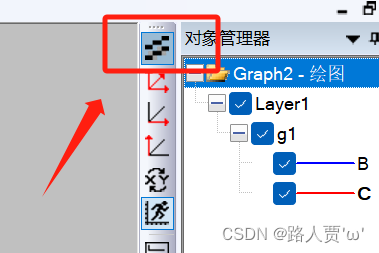

当曲线有很多毛刺时，可以选择右侧的第一个【启用/禁用抗锯齿功能】来消除。
2.4.4 设置成封闭图形
首先和2.1步骤一样，选中图表，点击坐标轴。

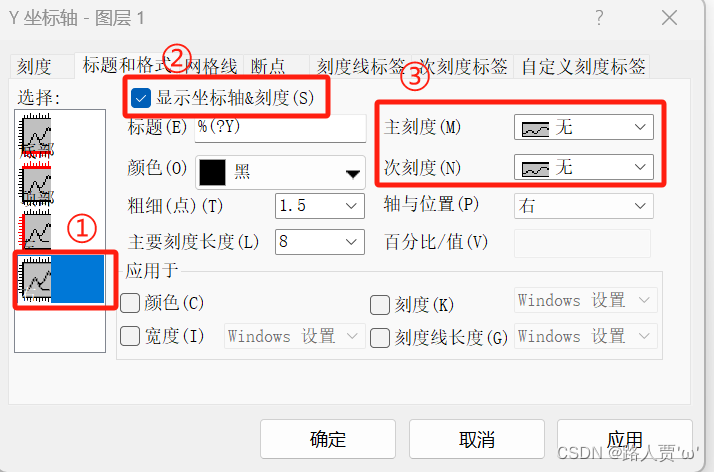

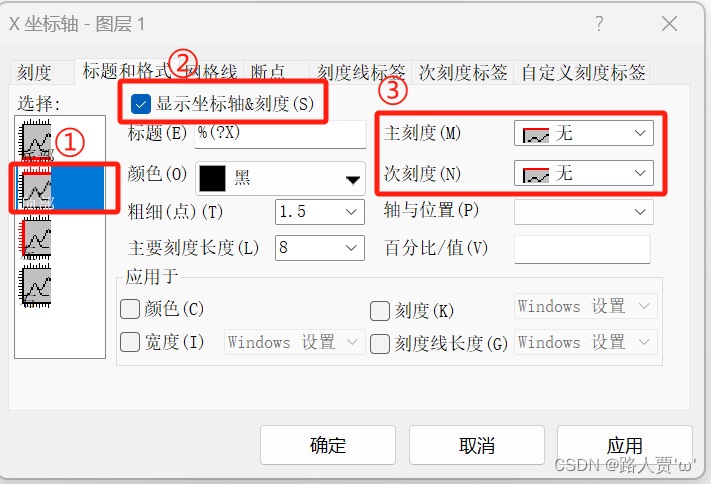

然后选择【标题和格式】， 点选左侧选项里面的上轴（第二个），勾选【显示坐标轴&刻度】，
接着在右侧的【主刻度】和【次刻度】里都选择无。
右边也一样。

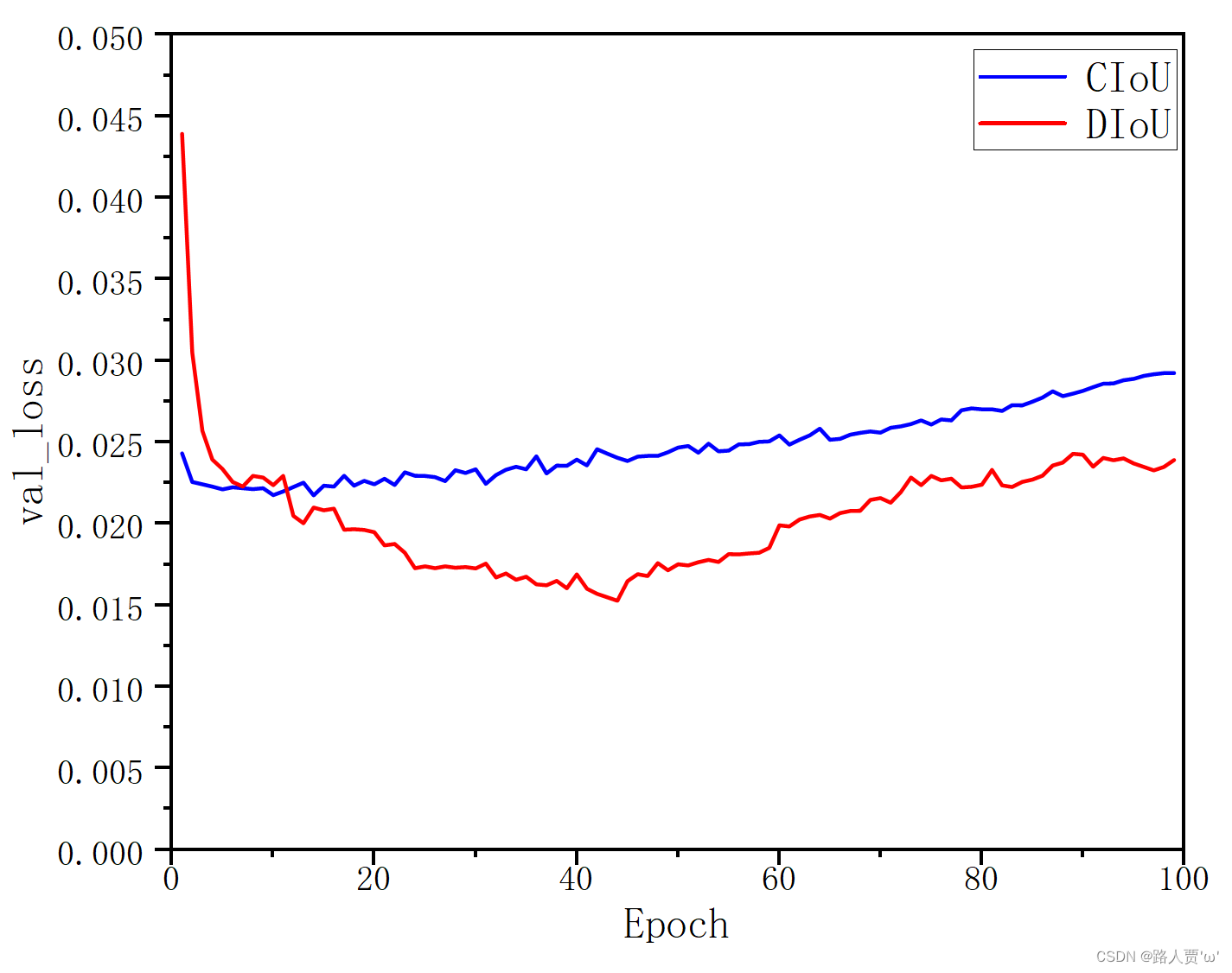

这样就变成封闭图形了。
2.4.5 去除多余空白

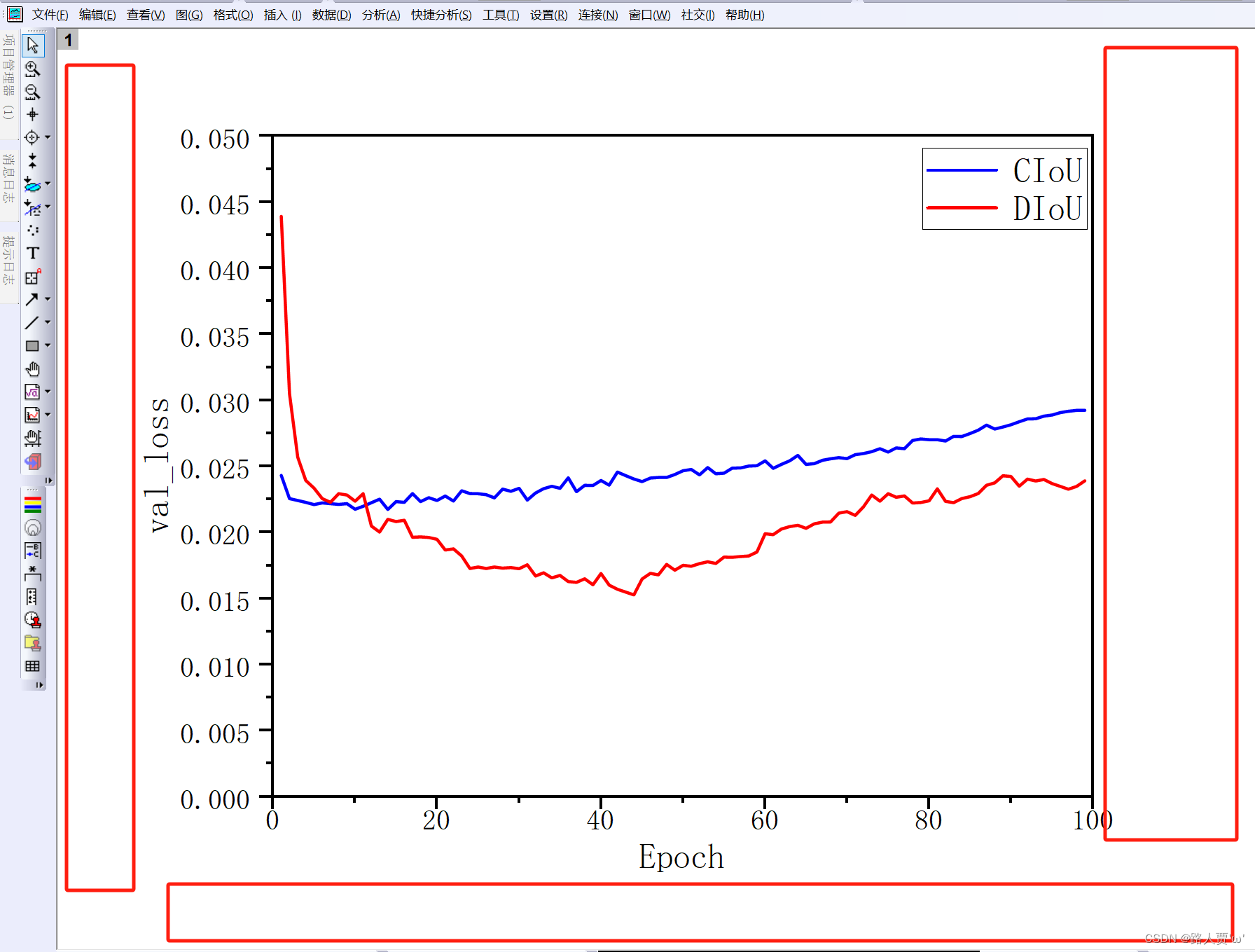

可以看到，一开始我们的图像是有很多空白边的。

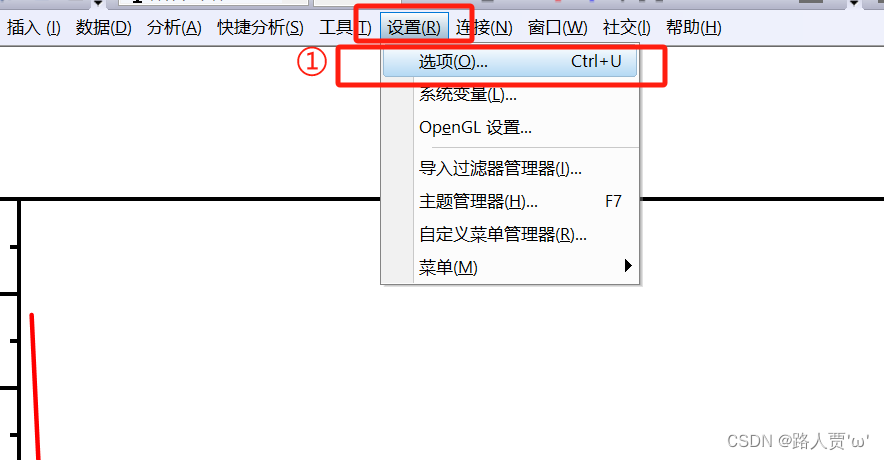

我们可以先选择工具栏中的【设置】，然后选择【选项】

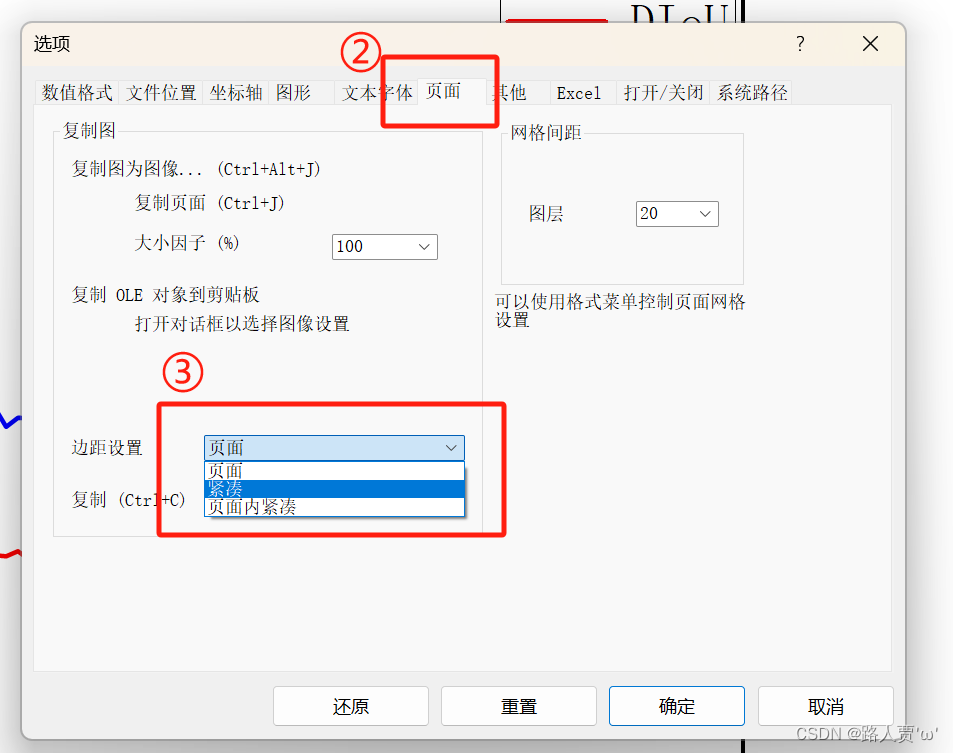

接着选择【页面】，将边距设置改为【紧凑】
这样就好了。
🌻2.5 导出图片

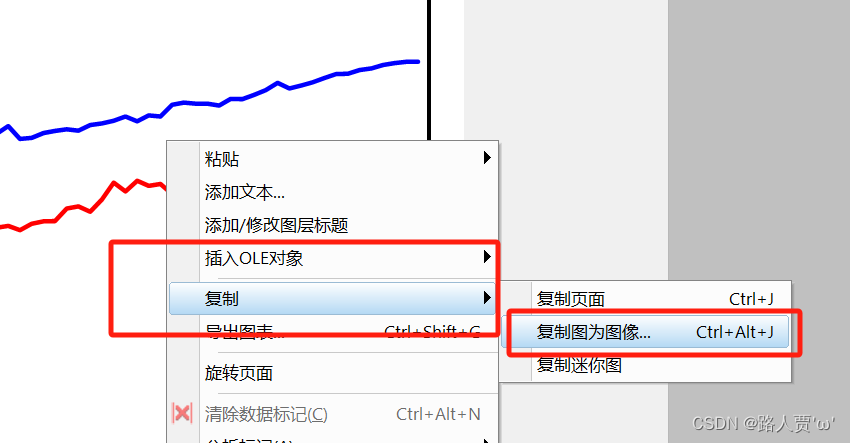

导出图片我们可以通过右击鼠标选择复制，然后粘贴到 Word 文档或者 PPT 中，并且这种粘贴的格式可以在 Office 软件中通过鼠标双击打开 Origin 软件对图进行编辑。
⭐三、Origin快捷键
基础的：
- Ctrl + C：复制
- Ctrl + V：粘贴
- Ctrl + X：剪切
- Ctrl + Z：撤回
- Ctrl + A：全选
- Ctrl + S：保存
特殊的：
- Ctrl + N：新建工作簿，这是导入数据之前必做的。
- Ctrl + O：可以快速打开文件，读取你想要导入的opj. 文件。
- Ctrl + I：放大图例。（如果在工作簿窗口，“Ctrl + I”则对应“斜体”。）
- Ctrl + M： 缩小图例。（还有另外一个功能，那就是显示符号表，输入法打不出的特殊符号，可以通过此快捷方式弹出的符号表找到。当窗口为输入模式时，Ctrl+ M为显示符号表的快捷键。）
- Ctrl + W ：整体视图。
- Ctrl + Tab： 可以快速在当前文件夹下切换窗口。
- Ctrl + G ：快速定位。
- Ctrl + Q ：相当于“Set Column Value as ...”，其实就是对某一列进行赋值和简单计算。
- Ctrl + D ：增加新列。可以直接在弹出的对话框中输入想要添加的列数。
- Ctrl + L：恢复图例样式，比如误删了图例还不知道怎么添加回来的时候，Ctrl+ L一下，图例就回来了。
- Ctrl +双击鼠标左键：对单个数据点进行设置，这也弥补了直接双击鼠标不好操作的盲点。
