ESP8266学习一Arduino开发环境搭建及第一个Wifi点灯开发例子

一、ESP8266的Arduino开发环境搭建

Arduino IDE 是由 Arduino 官方提供的支持 C 语言的集成开发环境，主要是针对 Arduino 系列的开发板进行编程。我们可以通过简单的配置，在原本的Arduino编程环境里添加上对 ESP8266 开发板的支持。

此处介绍三种常用的搭建方法。

1、最常用的是在Arduino下的工具的开发板管理器进行在线下载

首先添加ESP8266板级支持

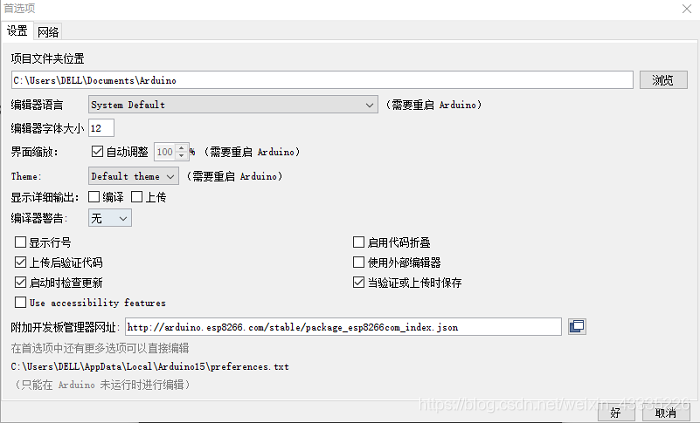

进入首选项（Preferences），找到附加开发板管理器地址（Additional Board Manager URLs），并在其后添加如下信息：http://arduino.esp8266.com/stable/package_esp8266com_index.json

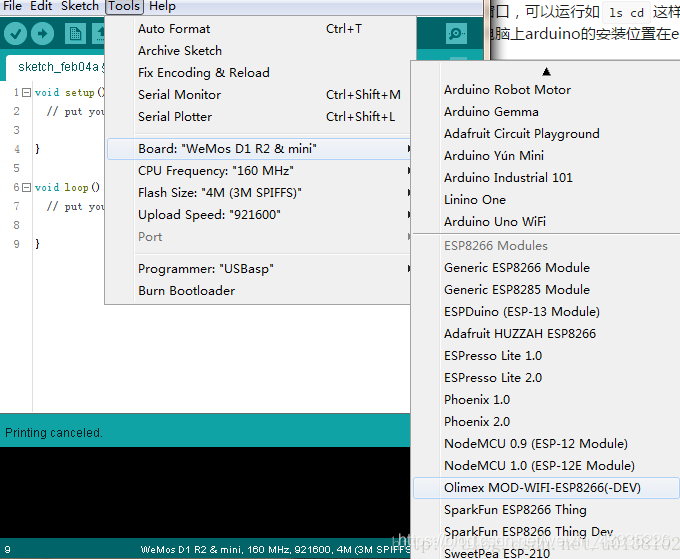

之后点击工具 - 开发板 - 开发板管理器，进入开发板管理器界面：

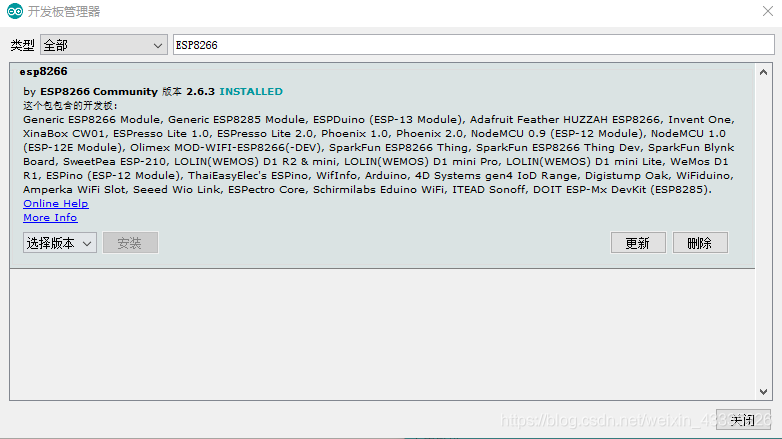

在搜索栏上面输入ESP8266，选择最新版本点击“安装”，

即可得到esp8266的各种类型的板级支持包。
这种方法是最长用的，但是这个源在国外，下载起来非常的慢，我当时下载时候几乎就是nkb/s，所以我选择下面两种方法进行下载。

2、通过Git下载ESP8266的硬件包，将其安装在ArduinoIDE的HardWare目录下

Git可以是github，也可以是国内的gitee码云，码云下载速度会快一点，

（1）、使用Git安装：

使用git安装前要求：

• 已安装git,支持多平台，官网下载地址https://git-scm.com/downloads

• 已安装python2.7或更高版本,下载地址https://www.python.org/downloads/

• 下面以window为例，使用git-bash安装wemos开发包：
  - 首先打开git-bash，这样进入一个具有基本linux指令集的终端窗口，可以运行如ls cd这样的bash指令，输入以下指令（我电脑上arduino的安装位置在E:\DanPianJi\Arduino）：

• 将esp8266工具包clone到ArduinoIDE的hardware目录下，新建工具包名称为esp8266

  cd E:
  cd Danpianji\Arduino\hardware
  mkdir esp8266
  cd esp8266
  git clone https://github.com/esp8266/Arduino.git esp8266


• 当clone完毕后，在esp8266文件夹下会有板级工具包的目录。进入tools，运行get.py的python文件，或者

• cd esp8266/tools
  python get.py


等待运行结束后打开arduino，就可以看到ESP8266开发包已安装好了：

(2)、在Gitee码云国内源中进行支持包的下载，地址为：

https://gitee.com/wp-li/Arduino_ESP8266?_from=gitee_search

下载完将其移动到ArduinoIDE的hardware目录下面，进入tools执行get.py文件即可以完成环境搭建。

3、直接使用封装好的ESP8266 SDK进行环境配置。

点击下方链接下载打包好的esp8266安装包，选择任一版本直接运行并解压即可。

下载链接：添加链接描述

不管使用三种哪种方法，最终都会在ArduinoIDE的工具中的开发板包中看到各种类型的ESP8266开发板。此时，开发环境就搭建好了。

二、简单的物联网小项目：WiFiWebServer点灯

开发环境搭建好后，就可以进行esp8266的Arduino开发了，使用市面上的自带CH340 USB转串口的模块，通过USB线连接到COM口后，具体操作见系统学习。

打开IDE中的工具，即可以看到当前开发板连接的信息。

接下来进行Arduino代码的编写，实现在Web端通过WiFi点亮ESP8266模组上的蓝色小灯的案例。

打开文件中的案例，选择“WiFiWebServer”例程，对其进行修改，将定义好的“用户名”和“密码”分别改为你的PC端正连接的WiFi热点和密码，即将esp8266与PC连接在同一网段下。

const char* ssid = "JJ";		//改为你当前的WiFi用户名
const char* password = "11111111";		//改为你当前的WiFi用户名的密码
// Create an instance of the server
// specify the port to listen on as an argument
WiFiServer server(80); //开启WiFi服务

对串口进行配置，将波特率设置为115200，并对模组上的蓝色小灯进行初始化，输出为低电压，让它先处于打开状态，在setup()函数里面进行定义。

  void setup() {
  Serial.begin(115200);
  delay(10);

  // prepare GPIO2
  pinMode(2, OUTPUT);
  digitalWrite(2, 0);
  Serial.println();
  Serial.println();
  Serial.print("Connecting to ");
  Serial.println(ssid);

  WiFi.begin(ssid, password);	//打开目标WiFi热点

  while (WiFi.status() != WL_CONNECTED) {
    delay(500);
    Serial.print(".");
  }
  Serial.println("");
  Serial.println("WiFi connected");

  // Start the server
  server.begin();	//开启服务，使8266连接到目标WiFi热点上
  Serial.println("Server started @ ");

  // Print the IP address & instructions
  Serial.println(WiFi.localIP());		//得到连接后的8266的IP地址
  Serial.println("To control GPIO, open your web browser.");
  Serial.println("To set GPIO 0 high, type:");
  Serial.print(WiFi.localIP());
  Serial.println("/gpio/1");
  Serial.println("To set GPIO 0 low, type:");
  Serial.print(WiFi.localIP());
  Serial.println("/gpio/0");
  Serial.println("To toggle GPIO 0, type:");
  Serial.print(WiFi.localIP());
  Serial.println("/gpio/0");
}

修改完毕后，电机上传进行编译、烧写程序，等待下载完毕后，打开工具下面的串口监视器：
可以看到，首先进行WiFi连接，连接到用户名为“JJ”的WiFi后，开启服务，为esp8266分配了ip地址为192.168.43.231，与PC的ip地址处于192.148.43.1的同一网段下，则此时联网成功，esp8266作为STA功能进行使用，此时观察串口输出，GPIO2=0，即此时蓝色小灯常亮。

我们可以通过带Http服务的Web登录到esp8266的ip上，对其进行控制，

打开同个路由器网络的电脑浏览器，输入以下指令并按 Enter；
http://server_ip/gpio/1 使开发板的 GPIO2 口置 高电平（注意 server_ip 更改为上图查询到的
IP，即你的开发板分配到的 IP）；此时，开发板灯灭。

http://server_ip/gpio/0 使开发板的 GPIO2 口置 低电平（注意 server_ip 更改为上图查询到的
IP，即你的开发板分配到的 IP）；此时，开发板灯亮。

至此，实现了通过WiFiWebServer对ESP8266的控制。例程代码如下链接：

链接：https://pan.baidu.com/s/1ezkJ4KD9yXEsdxQVvO8rsg
提取码：gias
