Cesium加载本地切片时南北极缺失问题以及其支持的切片方案

1.Cesium加载本地切片南北极缺失问题

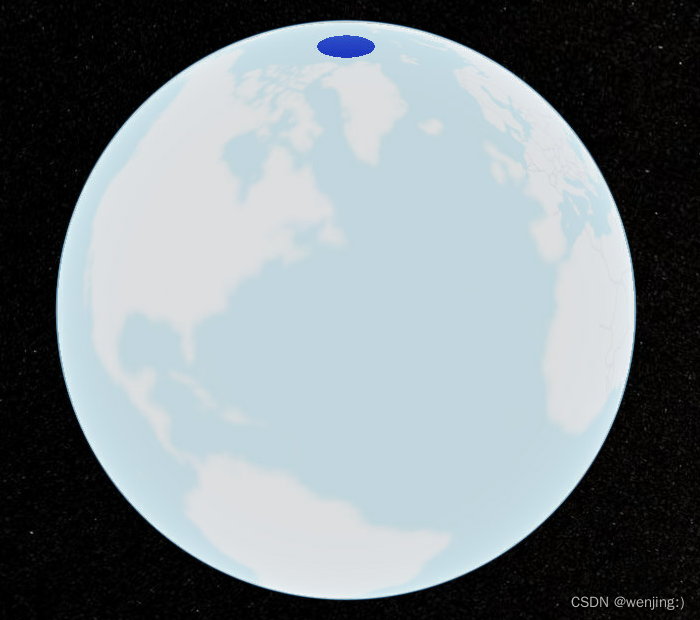

        最近有加载本地切片数据的需求，但加载时遇到极地区域影像加载不完全的问题，很困惑，于是用该篇文章记录一下~

2.webGIS中常用的投影坐标系

学习自GIS中的WGS84地理坐标系和墨卡托投影坐标系，真的写的很清楚！

首先我们需要知道webGIS中常用的坐标系一般有两种：



1.以经纬度表示的WGS84坐标系（EPSG:4326），通过经纬度直投将地球展示在一个平面上；经纬度等间隔直投的特点是相同的经纬度间隔在屏幕上的间距相等，没有复杂的坐标变换。但是只是在低纬度地区长度、角度、面积、形状变化比较小，越向高纬度，水平距离变长越大，很小的纬圈都变得和赤道一样长。同时要素自身会变形，长方形会变成上宽下窄的倒梯形。

2.主流web地图厂商使用的web墨卡托投影（EPSG:3857）：由于经纬度直投下地物被明显的拉长了，角度也发生了变化，就引出了墨卡托投影。墨卡托投影的“圆柱”特性，保证了南北（纬线）和东西（经线）都是平行直线，并且相互垂直。而且经线间隔是相同的，纬线间隔从标准纬线（此处是赤道，也可能是其他纬线）向两级逐渐增大。web墨卡托投影（伪墨卡托投影）最早是由 Google 提出的，由于南北两极的失真过大，web墨卡托投影切掉了南北85.051129°纬度以上的地区，以保证整个投影是正方形的，当前已经成为 webMap 的事实标准。

3.Cesium加载本地切片支持的切片方案

对于Cesium只支持两种切片方案：



学习自cesium wmts切片方案 TilingScheme-CSDN博客

// 默认：web墨卡托投影，经纬度-180~180，-85~85（切片方案的x和y比例是1:1）
tilingScheme :new Cesium.WebMercatorTilingScheme()

// 经纬度投影，经纬度-180~180，-90~90（切片方案的x和y比例是2:1）
tilingScheme : new Cesium.GeographicTilingScheme()

对于web墨卡托投影，本地切片数据0级只有一个文件夹，文件夹中只有一张影像图片

对于经纬度直投，本地切片数据0级有两个文件夹，每个文件夹中只有一张影像图片

4.解决Cesium加载本地切片南北极缺失问题（由墨卡托投影导致）

        现在我们已经将背景知识了解清楚了，那么为什么当我们加载本地切片数据时，南北极会有漏洞呢？



        首先我们需要知道我们加载的本地切片是什么投影类型？我加载的web墨卡托投影的本地切片，由上述可知，该数据纬度范围是在-85~85范围内的，所以南北极是没有影像的。CesiumJS在使用Web墨卡托覆盖极点时，会自动拉伸影像层。因此，你可以通过viewer.imageryLayers.removeAll()方法删除Cesium的默认影像层，然后添加你自己本地的影像切片数据，这样它就具有覆盖极点的相同行为。（参考自community.cesium.com）

cesiumViewer.imageryLayers.removeAll();
window.webMercatorBaseLayer = new Cesium.TileMapServiceImageryProvider({
    url:'xxx',
    tilingScheme : new Cesium.WebMercatorTilingScheme(),  // 可以不写
});

 5.Cesium加载经纬度直投的本地切片数据

        如果我们加载经纬度直投的本地切片，例如google影像数据，就不需要自动拉伸影像层。

window.googleBaseLayer = new Cesium.TileMapServiceImageryProvider({
    url:'xxx',
    tilingScheme : new Cesium.GeographicTilingScheme(),
});

 简单记录到这里，欢迎大家多多讨论，共同进步！
