【Arduino】入门篇——呼吸灯

呼吸灯



一、实验目的

二、实验材料

三、电路图

四、实验步骤

五、代码块

六、实验结果

---

一、实验目的

今天要做的是个呼吸灯，在前面我们知道了如何通过程序来控制LED亮灭。但Arduino还有个很强大的功能通过程序来控制LED的明亮度。Arduino UNO数字引脚中有六个引脚标有“~”，这个符号就说明该口具有PWM功能。我们动手做一下，在做的过程中体会PWM的神奇力量！下面就介绍一个呼吸灯，所谓呼吸灯，就是让灯有一个由亮到暗，再到亮的逐渐变化的过程，感觉像是在均匀的呼吸。

二、实验材料

Arduino UNO，LED一个，电阻一个，杜邦线两根

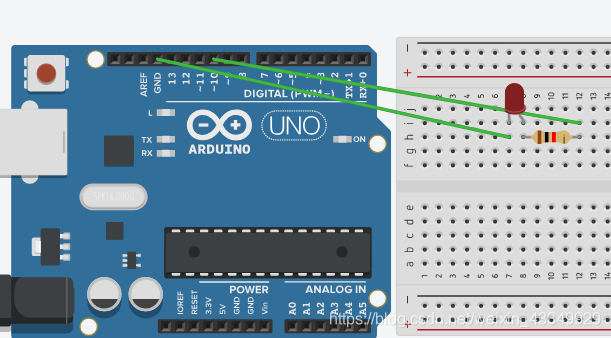

三、电路图

四、实验步骤

将LED与电阻并联，LED短脚连GND，电阻一端连10号接口

五、代码块

int ledPin = 10;


void setup() {
  pinMode(ledPin,OUTPUT);
}
void loop(){
  fadeOn(1000,5);
  fadeOff(10005);

}


void fadeOn(unsigned int time,int increament){
  for(byte value=0;value<255;value+=increament){
            analogWrite(ledPin, value);
            delay(time/(255/increament));
   }

}


void fadeOff(unsigned int time,int decreament){
  for(byte value=255;value>0;value-=decreament){
        analogWrite(ledPin,value);
            delay(time/(255/decreament));

    }

}

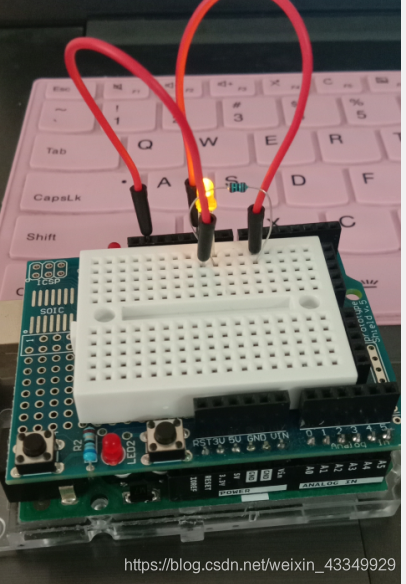

六、实验结果

Arduino——呼吸灯
