特性
宽带输出频率范围高达 3.7 GHz
在 1.95 GHz 射频输出时的输入三阶截点(IIP3)为 +24.2 dBm
低本振泄漏:-42 dBm
集成本振缓冲器:低本振驱动电平
单端本振驱动
宽单电源范围:3.15V 至 5.25V
双平衡有源混频器
关断功能
16 引脚(4 mm × 4 mm)QFN 封装
概述
LT5521是一个专为低失真和低本振泄漏应用而优化的高线性混频器。该芯片包括一个高速本振缓冲器,具有单端输入,以及一个双平衡有源混频器。LT5521只需-5dBm的本振输入功率即可实现出色的失真和噪声性能,同时减少了对外部驱动电路的要求。本振缓冲器内部匹配了50欧姆,适用于宽带操作。
对于250MHz的输入、1.7GHz的本振和1.95GHz的输出频率,混频器的典型输入三阶截点(IIP3)为+24.2dBm,转换增益为-0.5dB,噪声系数为12.5dB。
LT5521提供了优异的本振到射频(LO-RF)隔离,大大减少了输出滤波器的需求,以满足本振抑制的要求。
该器件设计可在3.15V至5.25V的供电电压范围内工作。

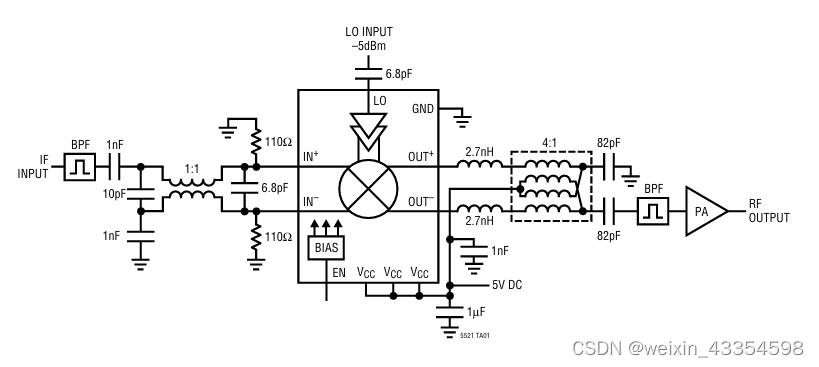

典型应用和框图
绝对最大限制参数
供电电压:5.5V
使能电压:-0.2V至VCC + 0.2V
本振输入功率:+10dBm
本振输入直流电压:0V至1.5V
中频输入功率:+10dBm
输出引脚之间的差分电压:±1.5V
引脚2或引脚3的最大电流:34mA
工作环境温度范围:-40°C至85°C
存储温度范围:-65°C至125°C
最大结温:125°C

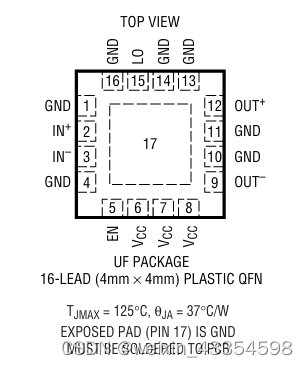

封装
注意:请确保17引脚连接到PCB的接地!!!
DC参数
供电电压: 3.15 至 5.25 V
供电电流: 82 至 98 mA
关闭电流: EN = 0.2V时,20 至 100 mA
使能 (EN):低电平 = 关闭,高电平 = 打开
使能模式: EN = 高电平时,2.9 V
禁用模式: EN = 低电平时,0.2 V
使能电流: EN = 5V时,137 mA
关闭使能电流: EN = 0.2V时,0.1 mA
上电时间(注3): 200 ns
关机时间(注4): 200 ns
本振电压 (引脚15): 内部偏置 0.96 V
输入电压 (引脚2, 3): VCC = 5V,内部偏置 2.20 V;VCC = 3.3V,内部偏置 0.46 V
AC参数
本振频率范围:10 到 4000 MHz
输入频率范围:10 到 3000 MHz
输出频率范围:10 到 3700 MHz
本振输入功率:-5 到 1 dBm
本振回波损耗:ZO = 50Ω,fLO = 1700MHz,12 dB
输出回波损耗:需要匹配,12 dB
输入回波损耗(引脚2、3):需要匹配,15 dB
转换增益:-0.5 dB
转换增益随温度变化:-0.009 dB/°C
输入 1dB 压缩点:+10 dBm
单边带噪声系数:12.5 dB
输入 2阶截止点(IIP3):两个信号频率差为 5MHz,每个信号功率为 -7dBm,+24.2 dBm
输入 2阶截止点(IIP2)(注6):两个信号频率差为 5MHz,每个信号功率为 -7dBm,+49 dBm
本振与射频(LO-RF)泄漏:-42 dBm
本振与中频(LO-IF)泄漏:-40 dBm
引脚功能
GND (引脚 1, 4, 10, 11, 13, 14, 16):地线。这些引脚内部与外露焊盘连接,以提高隔离效果。它们应连接到印刷电路板上的射频地,不应替代通过封装背面的主要接地。
IN+, IN– (引脚 2, 3):差分输入引脚。每个引脚需要与地之间具有电阻性直流路径。选择电阻值请参阅应用信息。需要进行外部匹配。
EN (引脚 5):使能输入引脚。使能电压应至少为 2.9V 以打开芯片,小于 0.2V 以关闭芯片。
VCC (引脚 6, 7, 8):电源引脚。这三个引脚的总电流为 40mA。
OUT+, OUT– (引脚 12, 9):射频输出引脚。这些引脚必须与电源电压有直流连接(请参阅应用信息)。每个引脚的电流为 20mA。需要进行外部匹配。
LO (引脚 15):本地振荡器输入。此输入内部直流偏置为 0.96V。输入信号必须进行交流耦合。
外露焊盘 (引脚 17):整个集成电路的电路地返回。为了获得最佳性能,此引脚必须焊接到印刷电路板上。
应用说明
端口阻抗
表格显示了在不同频率(单位:MHz)下,差分输入、差分输出和单端本地振荡器(LO)输入的阻抗参数。这些数据可以帮助工程师在设计射频电路时进行匹配和优化,以确保最佳性能。
以下是每个频率点的阻抗数据解析:
频率:50 MHz
差分输入: 19.8 + j0.7 Ω
差分输出: 282.2 - j8.4 Ω
单端LO输入: 49.9 + j0.1 Ω
频率:100 MHz
差分输入: 20.1 + j2.0 Ω
差分输出: 282.3 - j20.8 Ω
单端LO输入: 49.8 + j0.3 Ω
频率:300 MHz
差分输入: 18.2 + j5.3 Ω
差分输出: 262.3 - j55.1 Ω
单端LO输入: 49.2 + j0.9 Ω
频率:600 MHz
差分输入: 15.2 + j16.8 Ω
差分输出: 231.4 - j67.0 Ω
单端LO输入: 47.7 + j2.0 Ω
频率:1000 MHz
差分输入: 14.5 + j28.1 Ω
差分输出: 215.0 - j124.5 Ω
单端LO输入: 45.3 + j2.8 Ω
频率:1500 MHz
差分输入: 20.5 + j42.3 Ω
差分输出: 109.5 - j158.0 Ω
单端LO输入: 43.3 + j2.8 Ω
频率:2000 MHz
差分输入: 48.2 + j26.8 Ω
差分输出: 52.9 - j92.1 Ω
单端LO输入: 43.0 + j3.3 Ω
频率:2300 MHz
差分输入: 18.2 + j29.4 Ω
差分输出: 61.6 - j74.2 Ω
单端LO输入: 43.4 + j4.6 Ω
频率:3200 MHz
差分输入: 22.4 + j125.1 Ω
差分输出: 14.2 - j27.5 Ω
单端LO输入: 44.6 + j14.0 Ω
频率:3500 MHz
差分输入: 27.9 - j4.4 Ω
差分输出: 42.4 + j17.9 Ω
频率:4000 MHz
差分输入: 未提供
差分输出: 42.8 - j16.0 Ω
单端LO输入: 38.6 + j22.8 Ω

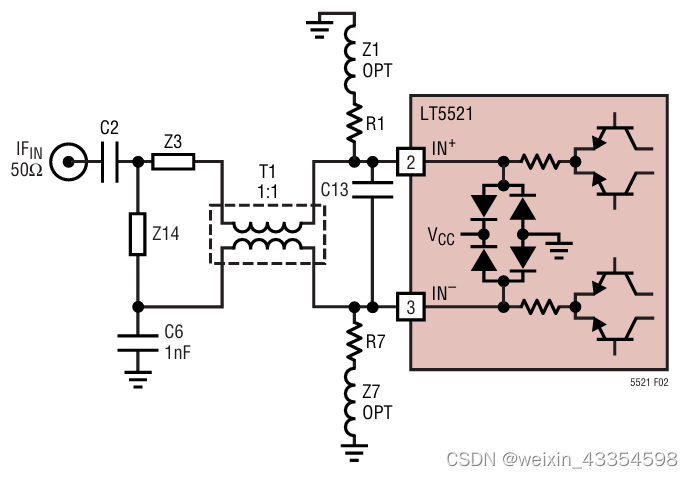

信号输入接口
信号输入引脚连接到混频器四重差分对的公共发射极节点。差分输入引脚IN+/IN-的阻抗实部为20Ω。混频器核心电流由外部电阻R1和R7设置。当R1和R7的值设定为110Ω时,在VCC为5V的情况下,输入端的标称直流电压为2.2V。
对于频率高于100MHz的输入信号,推荐使用1:1阻抗比的宽带阻抗匹配变压器。表提供了使用M/A-COM CT0010变压器匹配不同中频频率所需的组件值。
中频匹配组件值表
以下是使用 M/A-COM CT0010 变压器匹配不同中频频率所需的组件值:
中频频率 (IF) | 电容 C2 | 电感 Z14 | 电容 Z3 |
---|---|---|---|
44 MHz | 1000 pF | 120 nH | 150 pF |
95 MHz | 820 pF | 33 pF | 27 nH |
120 MHz | 1000 pF | 27 pF | 18 nH |
150 MHz | 330 pF | 22 pF | 10 nH |
170 MHz | 330 pF | 18 pF | 6.8 nH |
250 MHz | 82 pF | 10 pF | 0 Ω |
300 MHz | 15 pF | 3.9 pF | 0 Ω |
435 MHz | 8.2 pF | 0.5 pF | 0 Ω |
520 MHz | 6.8 pF | 未使用 | 0 Ω |
这些组件值用于不同频率的阻抗匹配,以优化电路性能。
100MHz 以下的阻抗匹配配置

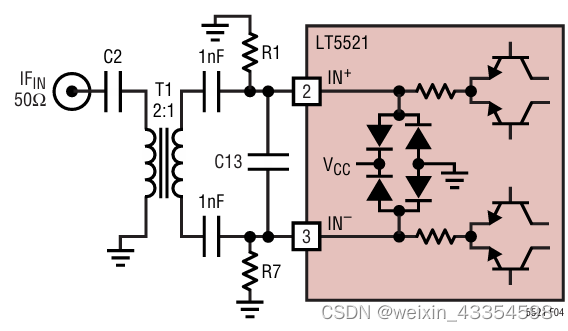

在输入频率低于100MHz时,Mini-Circuits TCM2-1T 或 Pulse CX2045 是更好的选择,能够提供更宽的输入匹配范围。下图展示了这种配置。串联的1nF电容器保持了差分对称性,同时在输入之间提供了直流隔离,从而有助于改善 LO 抑制效果。
可选电容C13的作用
跨输入引脚的旁路电容C13是一个可选电容,能够显著提高 LO 抑制效果。虽然这个电容是可选的,但它在调节 LO 抑制方面非常重要,可以减轻不同零件之间的变异性。根据 IF 输入频率和 LO 频率,需要优化这个电容的值。较小的C13值对 LO 输出抑制的影响较小,而较大的值会降低转换增益。
单端50Ω源的匹配
无变压器输入电路的替代方案
使用低成本离散组件

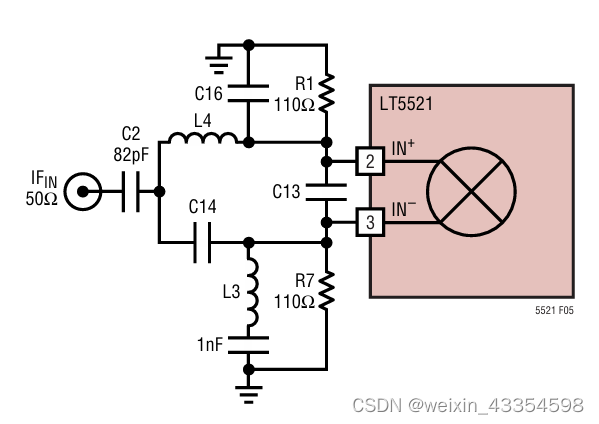

设计描述
在某些应用中,可以使用低成本的离散组件而不是变压器来实现输入匹配。这种配置虽然本质上是窄带的,但对于特定频率范围的应用仍然有效。以下是一个示例电路拓扑及其相应的组件值表。
为实现最佳性能,组件的选择至关重要。以下表格列出了不同频率下的推荐组件值。
离散桥式巴伦信号输入匹配的组件值
中频 (MHz) | 电容 C14, C16 (pF) | 电感 L3, L4 (nH) |
---|---|---|
220 | 22 | 22 |
250 | 18 | 18 |
640 | 4.7 | 4.7 |
注意事项
- DC 隔离:为确保输入信号的对称性,电容器需要提供直流隔离。这有助于改善 LO 抑制效果。
- 组件值优化:组件值可能需要根据实际应用环境进行微调,以实现最佳性能和匹配。
- 噪声系数:使用离散组件匹配时,噪声系数会有所下降。对于输入频率超过200MHz的情况,噪声系数可能下降4dB以上。
通过以上配置,可以实现不使用变压器的低成本输入匹配电路,适用于特定频率范围的应用。
单端50Ω源也可以匹配到 LT5521 的差分信号输入,而不需要输入变压器。离散输入匹配本质上是窄带的,LO 抑制到输出的效果会降低,输入频率超过200MHz时,噪声系数下降4dB。在较低输入频率下,噪声系数的下降更为明显。
低电源电压下的操作
外部电阻R1和R7设置了混频器核心的电流。为了获得最佳的失真性能,这些电阻应选择以维持通过混频器核心的总电流为40mA(每侧20mA)。在5V电源电压下,R1和R7应为110Ω。下表显示了在不同电源电压下推荐的R1和R7值。注意:使用低于推荐值的电阻可能会对操作产生不利影响或损坏元件。
外部电阻最小值与电源电压的关系
电源电压 (V) | R1, R7 (Ω) |
---|---|
5 | 110 |
4.5 | 82.5 |
4 | 54.9 |
3.5 | 38.3 |
3.3 | 23.2 |
这是不同电源电压下,推荐用于维持最佳失真性能的R1和R7电阻值。
过大的外部电阻R1和R7之间的失配会降低性能,尤其是LO抑制性能。建议使用1%失配的电阻以获得最佳性能。
之前的图显示了串联在R1和R7上的射频电感器。这些电感器是可选的。总的来说,电感器可以提高在3.3V时的转换增益和噪声指数约2dB(即在R1和R7的最小值处)。射频电感器的直流电阻变化必须考虑到维持LO抑制性能所建议的1%源电阻失配。

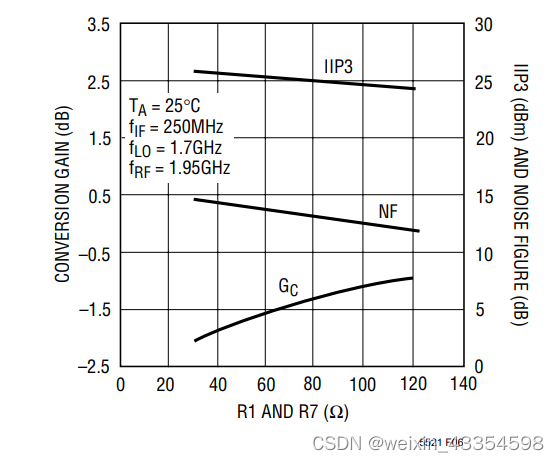

R1和R7与性能的关系曲线
R1和R7保持比较大的值增益会较大,IIP3线性度略有下降。
建议选择尽可能大的源电阻,以减小对电源变化的灵敏度。
输出接口
必须在PCB上为输出引脚提供到VCC的直流连接。这些引脚将从电源中吸取大约20mA的电流。片上,有一个标称300Ω输出引脚之间的差分电阻。

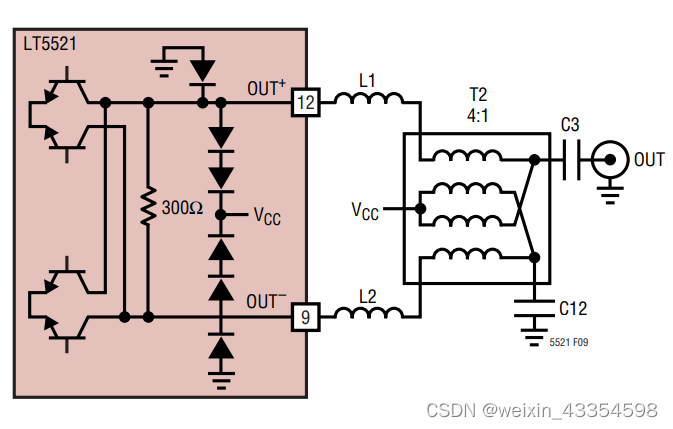

图中显示了使用外部平衡器提供差分到单端转换的典型匹配电路。
LO抑制和2xLO抑制受外部输出匹配电路对称性的影响。
PCB设计必须尽可能保持输出引脚的走线布局对称,以尽量减少这些信号。
输出频率匹配组件表 (表7)
fOUT | L1, L2 | C3 | C12 | ∆f (10dB RL) |
---|---|---|---|---|
2.4GHz | 0nH | 82pF | 82pF | 450MHz |
2.2GHz | 1nH | 82pF | 82pF | 430MHz |
2.0GHz | 2.7nH | 82pF | 82pF | 400MHz |
1.7GHz | 4.7nH | 82pF | 82pF | 400MHz |
1.3GHz | 10nH | 82pF | 82pF | 400MHz |
1.0GHz | 10nH | 3.9pF | 1nF | 500MHz |
以上表格列出了在不同输出频率下使用M/A-COM MABAES0054变压器进行匹配所需的电感(L1, L2)和电容(C3, C12)值,以及对应的频带宽度(∆f)。
对于LO和输出频率低于1GHz的应用,推荐使用M/A-COM MABAES0054作为输出组件T2。该变压器在低频输出对称性方面表现更佳。表中列出了使用M/A-COM MABAES0054进行750MHz输出匹配所需的组件。
输出频率匹配组件表
输出频率 (fOUT) | 电感 (L1, L2) | 电容 (C3) | 电容 (C12) | 带宽 (∆f) (10dB 回波损耗) |
---|---|---|---|---|
750MHz | 33nH | 82pF | 1nF | 500MHz |
混合巴伦变压器提供了一种低成本的差分到单端转换方案。转换增益、IIP3、噪声系数和本振(LO)抑制等关键性能参数基本不受这些变压器的影响。然而,它们在工作频率以外的有限带宽和对称性降低会导致更高阶本振谐波(特别是2倍频本振)的抑制效果下降。例如,村田的LBD21系列混合巴伦变压器可以用于输出频率低至840MHz和高达2.4GHz的应用。
LO接口

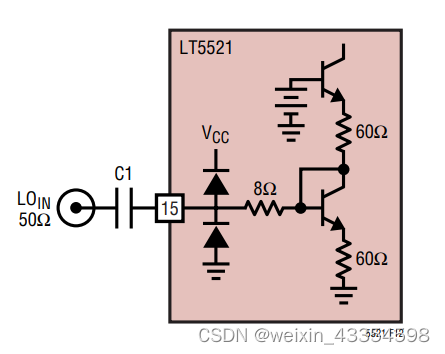

LO输入引脚内部匹配为50Ω,并具有960mV的内部直流偏置。需要外部交流耦合。图12显示了LO输入的简化原理图。过度驱动LO输入会显著降低混频器的性能。为了正常操作,LO输入功率不应超过+1dBm。选择C1时,应选择仅足够实现所需的LO输入回波损耗的电容值。这可以减少通过LO缓冲器的外部低频信号放大。
对于LO频率在2.1GHz至2.4GHz范围内的应用,LT5521通过稍微减少混频器核心电流实现了更好的失真和噪声性能。因此,在此LO频率范围内运行的5V应用中,建议的源电阻值(R1和R7)增加到121Ω。
使能接口
启用LT5521所需的电压为2.9V。要禁用芯片,使能电压必须低于0.2V。如果EN引脚未连接,则芯片将被禁用。然而,不建议在正常操作中让任何引脚悬空。
重要的是,EN引脚的电压绝不能超过VCC(电源电压)超过0.2V。如果发生这种情况,电源电流可能会通过EN引脚的ESD保护二极管流入,可能会损坏IC。图中演示板上的EN引脚串联的电阻R8使用了10kΩ电阻,以保护EN引脚,避免意外损坏IC。在进行定时测量时,该电阻应替换为0Ω电阻。如果不需要关闭功能,则EN引脚应直接连接到PCB上的VCC电源。

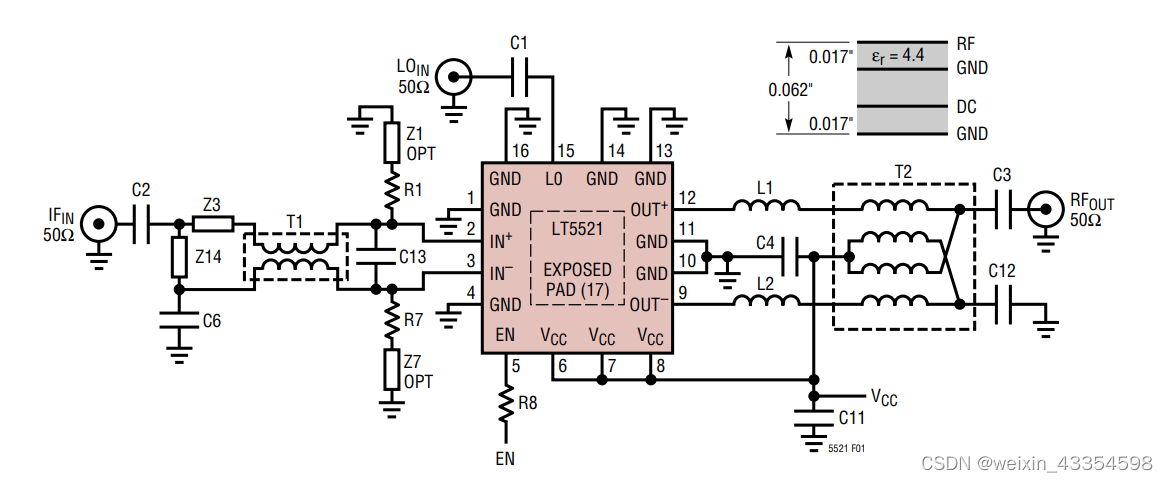

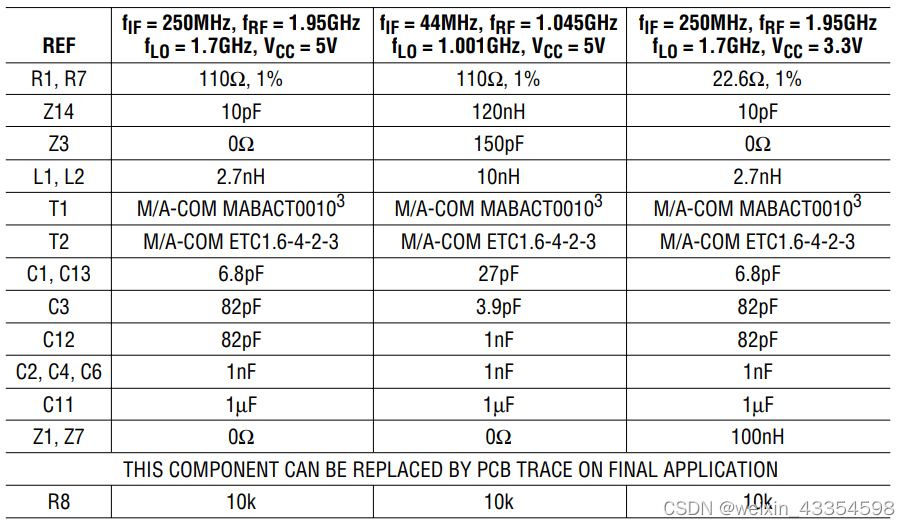

典型应用电路原理图
