PLC实验:天塔之光控制

该实验项目利用可编程控制器模拟控制天塔灯光,当启动开关闭合,指示灯按特定循环规律显示,关闭开关则系统停止运行。实验包括控制要求、端口分配和梯形图程序。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

实验项目名称:天塔之光控制

一、实验控制要求

1.依据实际生活中对天塔之光的运行控制要求,运用可编程控制器的强大功能,实现模拟控制。
2.闭合“启动”开关,指示灯按以下规律循环显示: L1→L2→L3→L4→L5→L6→L7→L8 →L1→L2、L3、L4→L5、L6、L7、L8→L1→L1、L2→L1、L3→L1、L4→L1、L8→L1、L7→L1、 L6→L1、L5→L1、L2、L3、L4→L1、L5、L6、L7、L8、→L1。
3.关闭 “启动”开关,天塔之光控制系统停止运行。

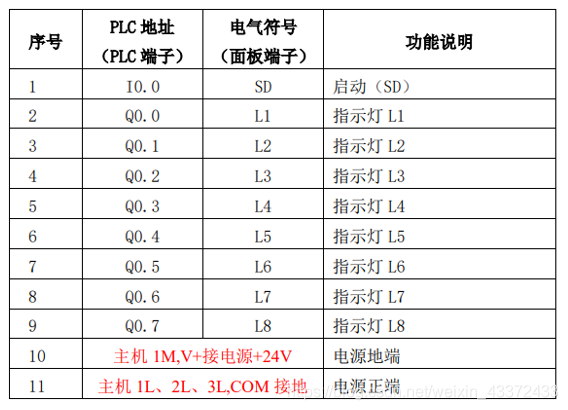

二、端口分配

在这里插入图片描述

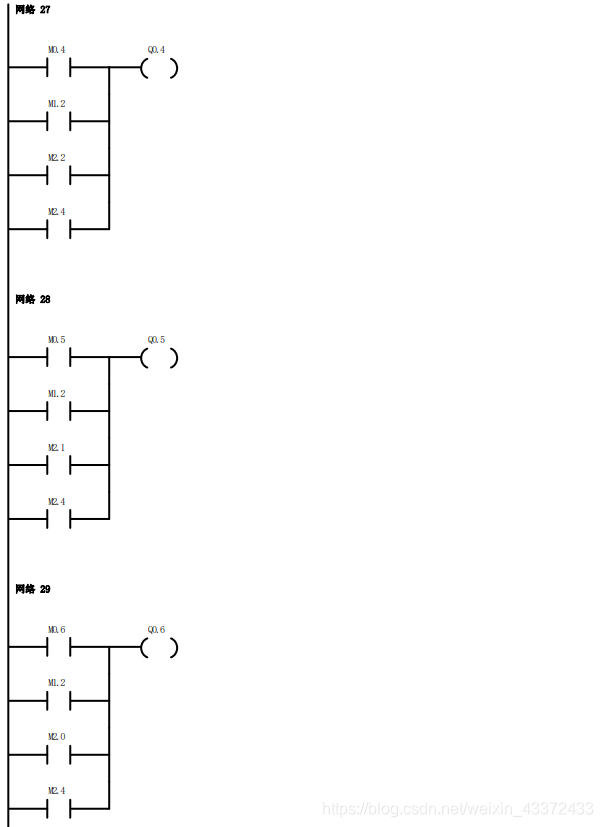

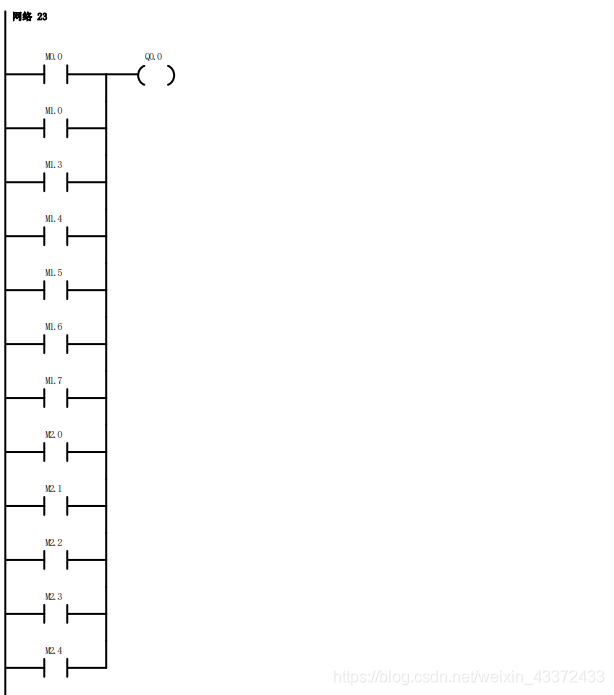

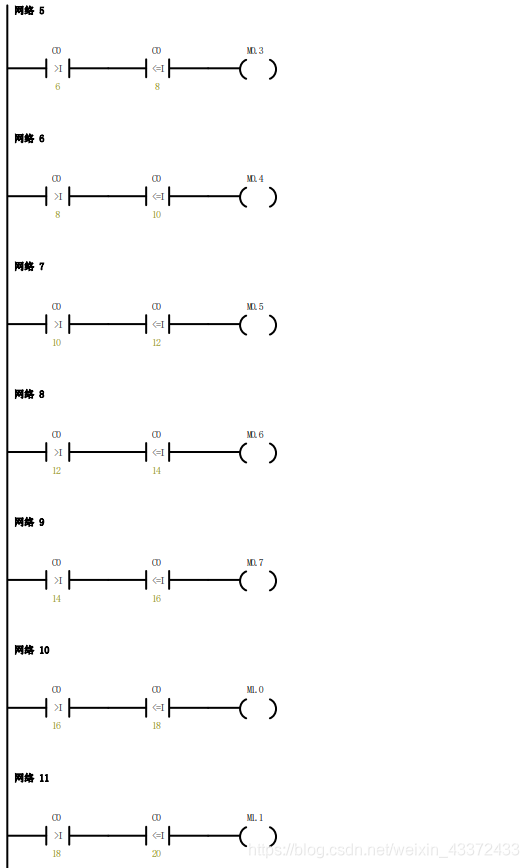

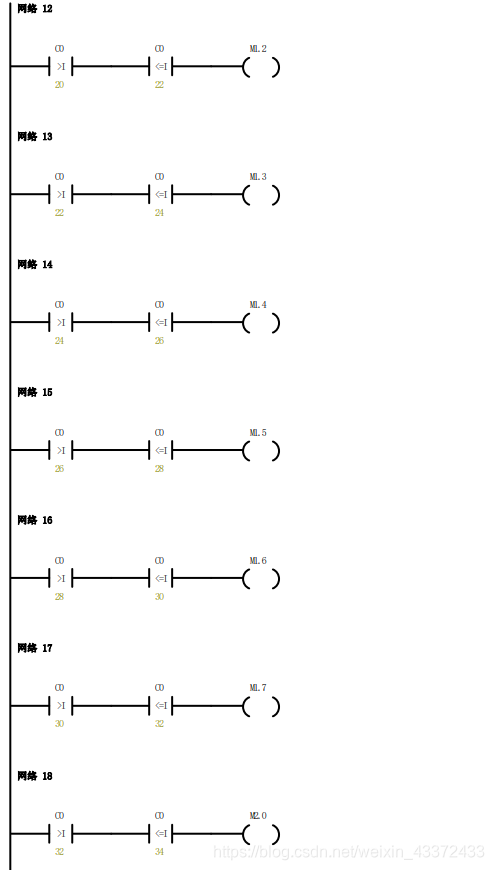

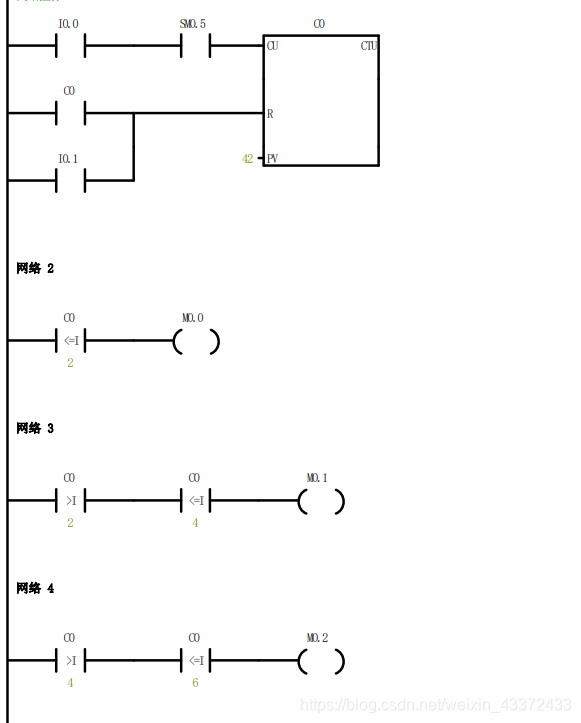

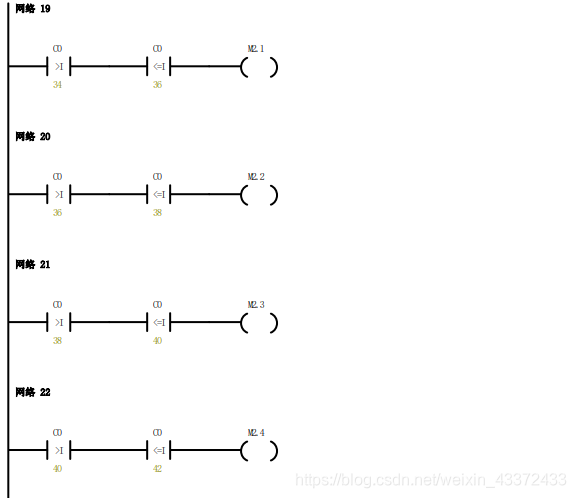

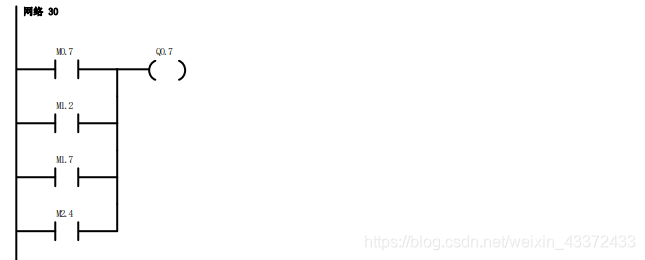

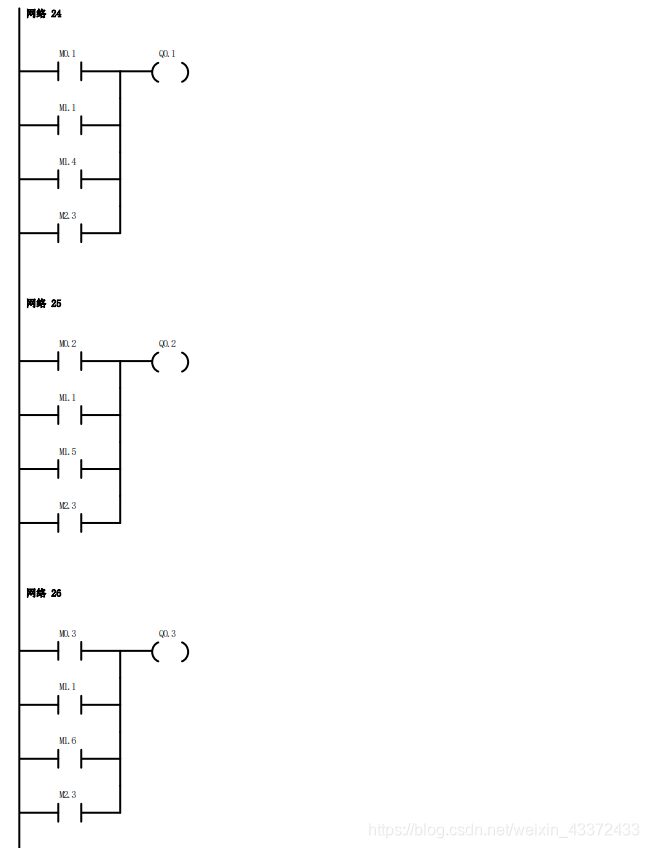

三、实验程序梯形图

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
