内存映射技术-MMIO

MMIO

MMIO(Memory mapping I/O)即内存映射I/O，它是PCI规范的一部分，I/O设备被放置在内存空间而不是I/O空间。 从处理器的角度看，内存映射I/O后系统设备访问起来和内存一样。这样访问AGP/PCI-E显卡上的帧缓存，BIOS，PCI设备就可以使用读写内存一样的汇编指令完成，简化了程序设计的难度和接口的复杂性。
MMIO就是通过将外围设备映射到内存空间，便于CPU的访问。
I/O作为CPU和外设交流的一个渠道，主要分为两种，一种是Port I/O，一种是MMIO(Memory mapping I/O)。

PCIe总线中有两种MMIO：P-MMIO和NP-MMIO。P-MMIO，即可预取的MMIO（Prefetchable MMIO）；NP-MMIO，即不可预取的MMIO（Non-Prefetchable MMIO）。其中P-MMIO读取数据并不会改变数据的值。

Port IO

端口映射I/O(port-mapped I/O), CPU使用专门的I/O指令对设备进行访问, 并把设备的地址称作端口号. 在执行其中的一条指令时，CPU使用地址总线选择所请求的I/O端口，使用数据总线在CPU寄存器和端口之间传送数据。

主要目的是提供对I/O编程的统一方法，但又不牺牲性能。为了达到这个目的，每个设备的I/O 端口都被组织成一组专用寄存器。CPU把要发给设备的命令写入控制寄存器（control register），并从状态寄存器（status register）中读出表示设备内部状态的值。CPU还可以通过读取输入寄存器（input register）的内容从设备取得数据，也可以通过向输出寄存器（output register）中写入字节而把数据输出到设备。

IO地址空间&内存地址空间

IO地址空间
访问外部设备寄存器的地址区域，（PCI支持4GB的IO空间，但是x86平台为 64KB），因为X86平台只支持64KB的IO空间，Endpoint为了能在X86上使用，只 能把自己的消耗的IO资源限制在64KB以内。由于Endpoint纷纷把IO资源的消耗 限制在64KB，因此，大部分其他架构的CPU也把IO空间限制到64KB以内了。

内存地址空间
访问memory的地址空间，32位平台为4G。 此memory空间和main memory（平 时常说的内存或者主存）是两个概念，32bit平台下CPU memory地址总线只能 寻址到4G，这4G空间包括main memory、外设IO 、空间映射（MMIO）等，不 能全给main memory，因此32bit的CPU是无法配置4G内存的。

PortIO和MMIO 的主要区别

1. 前者不占用CPU的物理地址空间，后者占有。

2. 前者是顺序访问。也就是说在一条I/O指令完成前，下一条指令不会执行。

3. 使用方式不同由于port I/O有独立的64K I/O地址 空间，但CPU的地址线只有一套，所以必须区分地址属于物理地址空间还是I/O地址空间。

MMIO内存映射

DRAM Controller View就是内存控制器能够控制的内存地址的范围，那顾名思义，内存控制器的这个控制范围主要肯定就是内存的大小范围，在内存还没有增长到今天这个范围的以前，内存控制器能够识别的大小可能只有2G，而今天它能够识别的范围远远超过之前。

System View是指从CPU的角度来看，当前系统的地址范围到底是多大。MMIO是将IO设备也同时映射到内存地址空间进行统一的编址，这样的话CPU能发现的地址范围肯定是要大于内存控制器所能发现的地址范围的，所以在上图中也能够看到System View是远大于DRAM Controller View的。

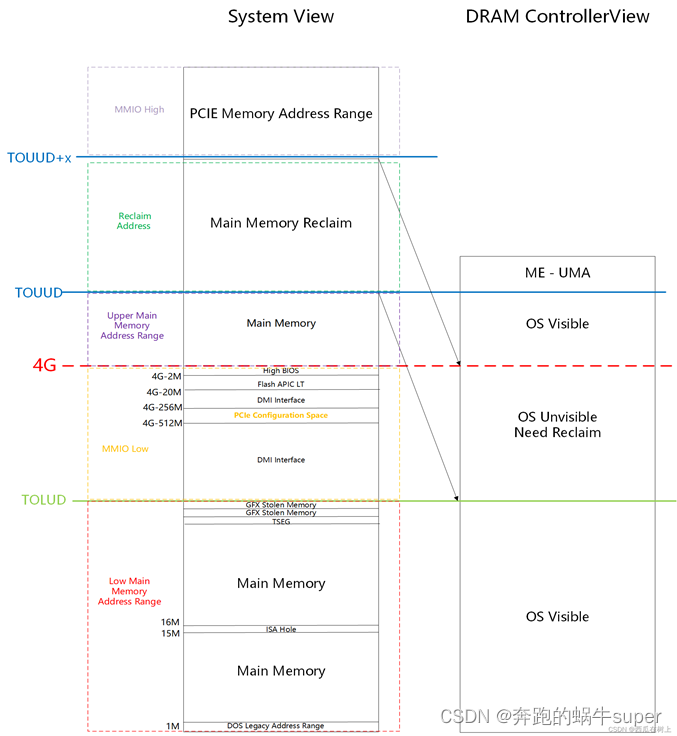

0-1M：被分配成DOS Legacy Address Range

1M-TOLUD (Top of Low Usable Dram )：被分配成Low Main Memory Address Range,这一部分主要是Main Memory,也就是对应DRAM，但是在这段memory中间还有一些小小的地址被占用作他用，比如ISA Hole TSEG等，这些被占用的地址是极少部分，绝大部分都是被分配用在了memory上，所以这些地址大部分是可以直接被DRAM Controller访问找到对应的DRAM的

TOLUD-4G：被分配成为PCI Memory Address Range (MMIO Low)，其中主要分了三个部分 Flash APCI等，DMI Interface 和 PCIe Configuration Space 。这部分地址就是被MMIO所占用的，所以这部分地址就不能让DRAM Controller在DRAM上找到对应的位置了，因为这地址表示的就不是DRAM

4G -TOUUD (Top of Upper Usable DRAM) ：Upper Main Memory Address Range, 这部分就比较容易理解，就是DRAM中超过4G的部分，所对应的地址

TOUUD-TOUUD+X : Reclaim Address 对4G以下MMIO占用部分内存的重新映射，利用这部分地址就能够重新利用之前浪费掉的地址空间。

TOUUD+X- MAX range : MMIO High 这部分都可以用来作为PCIE MMIO 的地址了 并且利用这部分地址也不会再占用内存地址造成内存空间的浪费了

CPU通过MMIO访问外设

CPU如果想访问某个设备的空间，由于它不能访问PCIe设备配置空间，会让RC通过TLP把数据从PCIe外设读到Host内存，
然后CPU从Host内存读数据；
如果CPU要往外设写数据，则先把数据在内存中准备好，
然后RC通过TLP写入到PCIe设备。

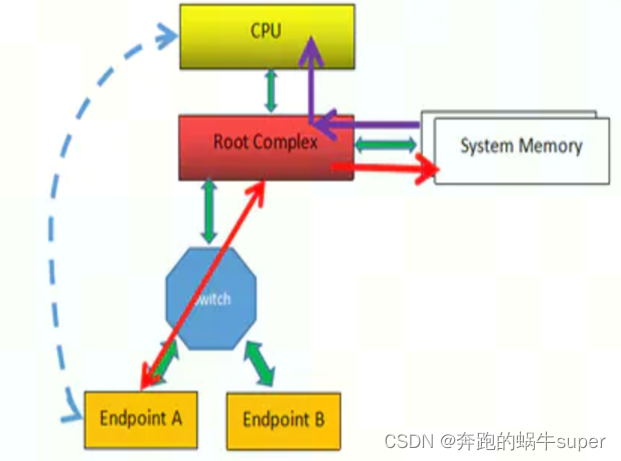

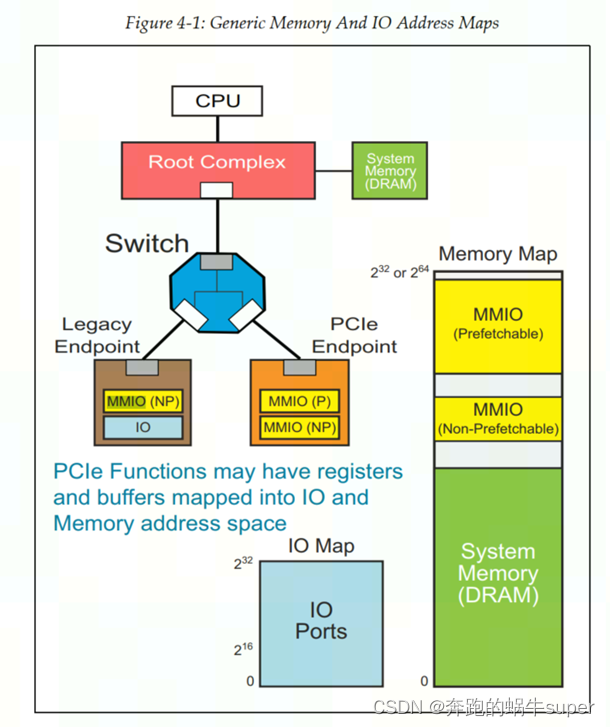

下图例子中，最左边虚线的表示CPU要读Endpoint A的数据，RC则通过TLP（经历Switch）数据交互获得数据，并把它写入到系统内存中，然后CPU从内存中读取数据（紫色箭头所示），从而CPU间接完成对PCIe设备数据的读取。

具体实现就是上电的时候，系统把PCIe设备开放的空间（系统软件可见）映射到内存空间，CPU要访问该PCIe设备空间，只需访问对应的内存空间。RC检查该内存地址，如果发现该内存空间地址是某个PCIe设备空间的映射，就会触发其产生TLP，去访问对应的PCIe设备，读取或者写入PCIe设备。

一个PCIe设备，可能有若干个内部空间（属性可能不一样，比如有些可预读，有些不可预读）需要映射到内存空间，设备出厂时，这些空间的大小和属性都写在Configuration BAR寄存器里面，然后上电后，系统软件读取这些BAR，分别为其分配对应的系统内存空间，并把相应的内存基地址写回到BAR。

下图例子，一个PCIe Endpoint，只支持Memory Map，它有两个不同属性的内部空间要开放给系统软件，因此，它可以分别映射到系统内存空间的两个地方；还有一个Legacy Endpoint，它既支持Memory Map，还支持IO Map，它也有两个不同属性的内部空间，分别映射到系统内存空间和IO空间。

32bit memory address space request

PCIe设备，系统软件是如何为其分配映射空间的 (32 Bit memory address)

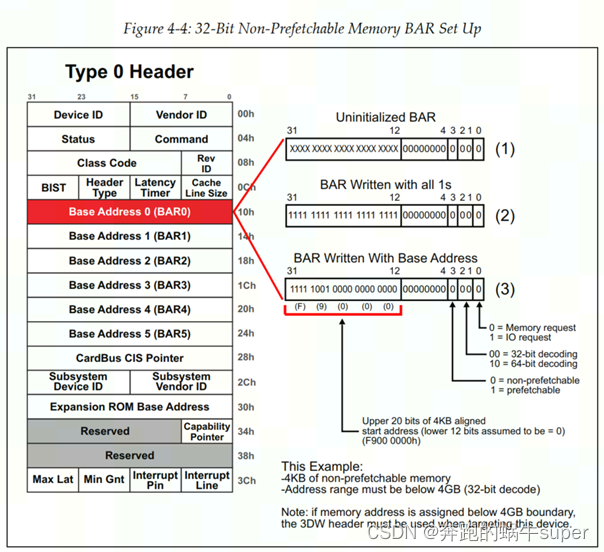

上电时，系统软件首先会读取PCIe设备的BAR0，得到数据：（1）
然后系统软件往该BAR0写入全1，得到：（2）

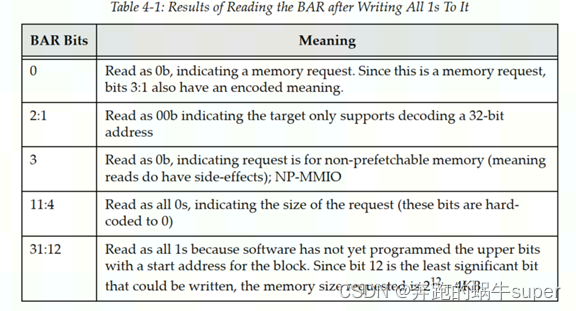

BAR寄存器有些bit是只读的，是PCIe设备在出厂前就固定好的bit，写全1进去，如果值保持不变，就说明这些bit是厂家固化好的，这些固化好的bit提供了这块内部空间的一些信息
解读：低12没变，表明该设备空间大小是4KB（2的12次方），然后低4位表明了该存储空间的一些属性，这些都是PCIe设备在出厂前都设置好的，提供给系统软件的信息。
然后系统软件根据这些信息，在系统内存空间找到这样一块地方来映射这4KB的空间，把分配的基地址写入到BAR0：（3）
从而最终完成了该PCIe空间的映射。一个PCIe设备可能有若干个内部空间需要开放出来，系统软件依次读取BAR1，BAR2。。。，直到BAR5，完成所有内部空间的映射。

64bit memory address space request

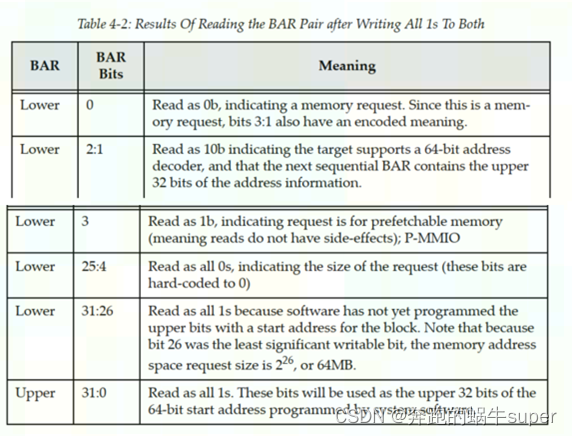

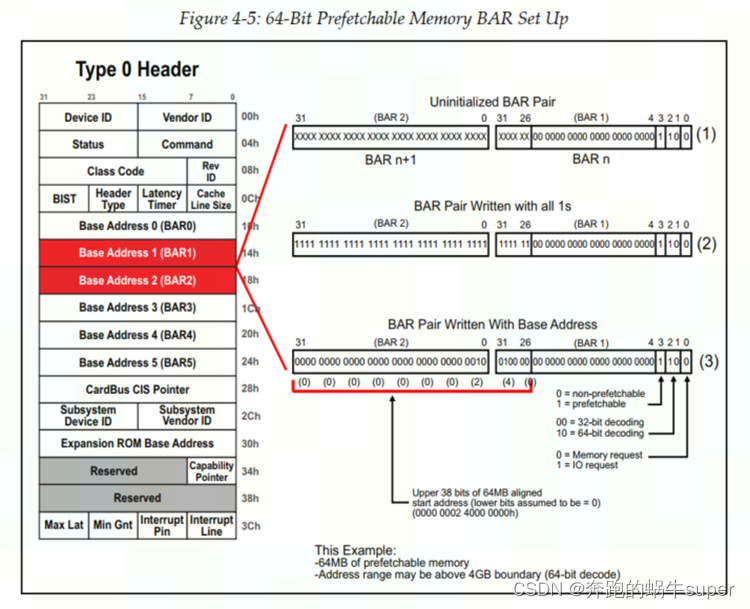

64bit memory address 和32bit memory address 申请方式类似，区别在于需要用到2个连续的BAR

IO address space request

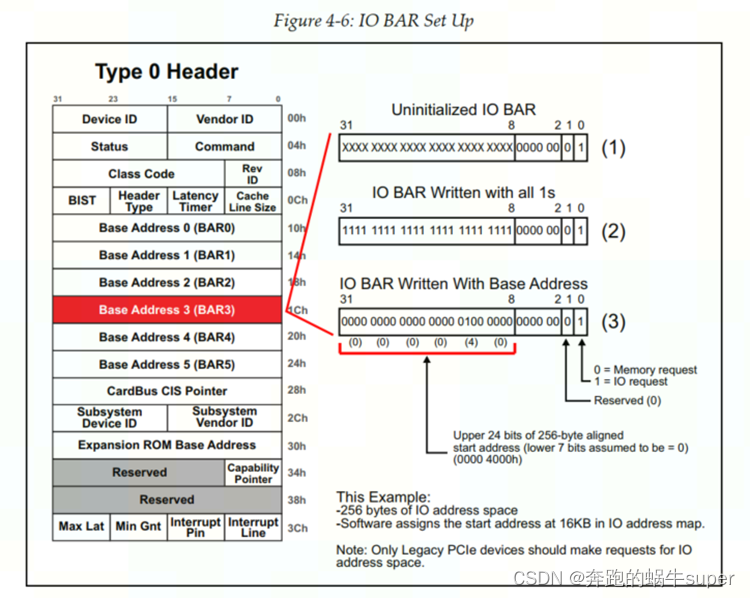

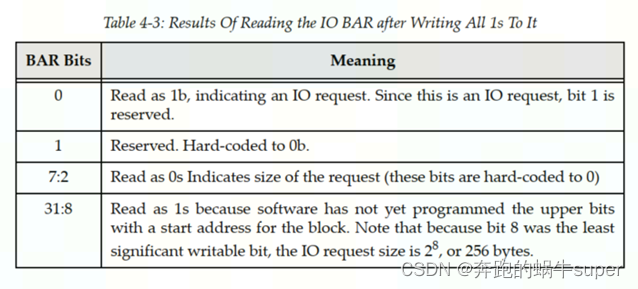

IO地址空间申请和MMIO区别就是申请的地址空间是IO地址

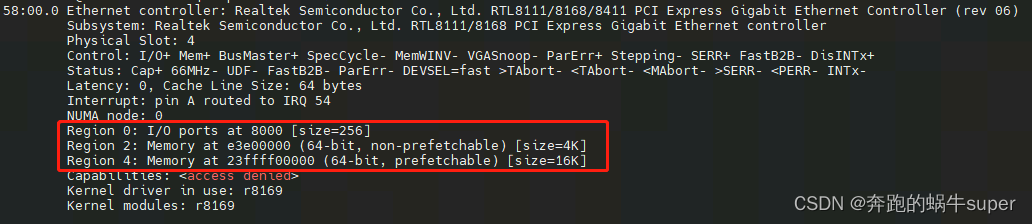

Linux系统下设备的内存映射
