基本概述PCI、PCI-X与PCIe的最大区别

1 PCIe概述

1 .1 基本简介

  PCI-Express(peripheral component interconnect express)是一种高速串行计算机扩展总线标准，它原来的名称为“3GIO”，是由英特尔在2001年提出的，旨在替代旧的PCI，PCI-X和AGP总线标准。

  PCI-Express是用来互联诸如计算和通信平台应用中外围设备的第三代高性能I/O总线。第一代包括ISA、EISA、VESA和微通道（Micro Channel）总线，而第二代总线则包括了PCI、AGP和PCI-X。PCIe是一种能够应用与移动设备、台式电脑、工作站、服务器、嵌入式计算和通信平台等所有周边的I/O设备互联的总线。

1.2 PCI、PCI-X和PCIe

   PCIe作为PCI和PCI-X的发展版本，其基本向后兼容，继承了第二代总线体系结构的有用特点，并有所突破。例如PCIe采用了与PCI与PCI-X相同的使用和读写通信模型。PCIe支持常见的事物，如存储器读写、IO读写、配置读写等事物。

   在向PCIe进化的过程当中，PCIe最为明显的变化就是改变的体系结构：

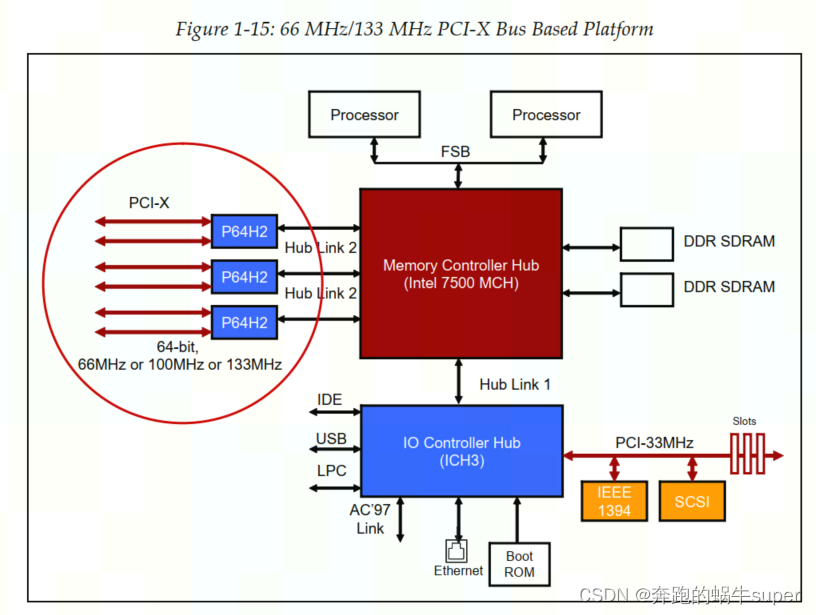

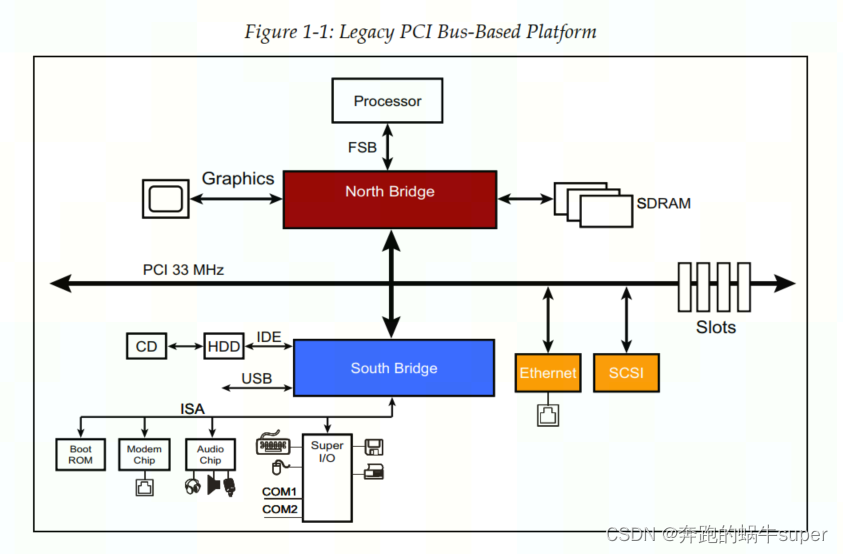

  （1） PCI、PCI-X：总线体系结构是多点（multi-drop）并行互连总线，其中多台设备共享一条总线，在一条PCI总线上可以挂接多个PCI设备，这些PCI设备通过一系列信号线与PCI总线相连，这些信号由地址/数据信号、控制信号、仲裁信号、中断信号等组成，是通过总线周期来实现的；

  （2） PCIe：能后实现两台设备之间的通信的串行、点对点类型的互连，多个PCIe设备使用交换器（Switch）实现互连；采用基于交换器的技术来互连大量设备，在串行互连上进行通信是利用基于数据包的通信协议来实现的。

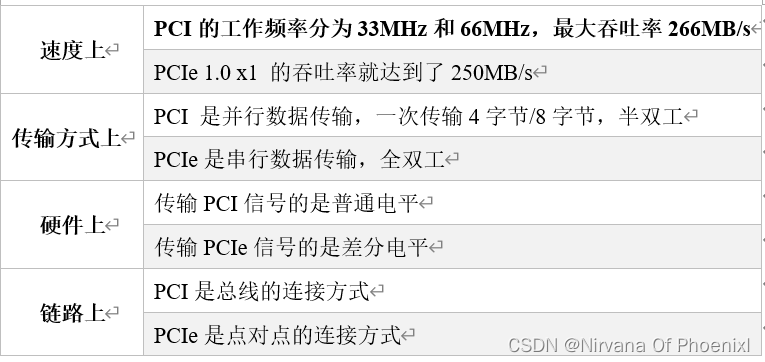

                        PCIe与PCI的区别，如下表格所示

1.3 PCIe发展版本

   PCIe版本发展经历大版本4次更新，每次之后会有一次小版本更新如1.1、2.1、3.1，小版本基本没什么特殊变化，均是基于大版本的优化。

  （1）PCIe 1.0
  2003年，PCI-SIG推出了PCIe 1.0a，每通道数据速率为250 MB / s，传输速率为每秒2.5 gigatransfer（GT / s）。 传输速率表示为每秒传输量，而不是每秒位数，因为传输量包括不提供额外吞吐量的开销位; PCIe 1.x使用8b / 10b编码方案，导致占用了20% （= 2/10）的原始信道带宽。

  （2）PCIe 2.0
  PCI-SIG于2007年1月15日宣布推出PCI Express Base 2.0规范。PCIe 2.0标准将PCIe 1.0至5 GT / s的传输速率提高了一倍，每通道吞吐量从250 MB / s上升到500 MB / s。因此，32通道PCIe连接器（×32）可支持高达16 GB / s的总吞吐量。PCIe 2.0主板插槽与PCIe v1.x卡完全向后兼容。 PCIe 2.0卡也通常使用PCI Express 1.1的可用带宽向下兼容PCIe 1.x主板。总体来说，为v2.0设计的显卡或主板将与另一个v1.1或v1.0a配合使用。

  （3）PCIe 3.0
  PCI Express 3.0基本规范版本3.0在多个延迟之后于2010年11月提供。 2007年8月，PCI-SIG宣布PCI Express 3.0将以每秒8吉比特的速度（GT / s）进行比特率，并且将与现有的PCI Express实现向后兼容。PCI Express3.0将编码方案从之前的8b / 10b编码升级到128b / 130b，将带宽开销从PCI Express 2.0的20%降低到大约1.54%（= 2/130）。这通过称为“加扰”的技术来实现，该技术将已知的二进制多项式应用于反馈拓扑中的数据流。
  （4）PCIe 4.0
  2011年11月29日，PCI-SIG宣布PCI Express 4.0提供16Gb / s比特率，使PCI Express 3.0提供的带宽增加一倍，同时保持软件支持和二手机械接口的向后兼容性。

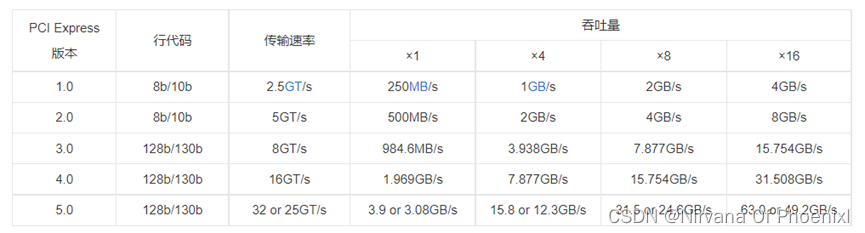

                    表1 PCIe版本更迭

1.4 PCIe数据链路通道

  将两台设备连接在一起的一个PCI Express互联称为一条链路。一条链路在每个方向上可以有x1、x2、x4、x8、x12、x16、x32个信号对，这些信号可以称为通道，设计者根据需求确实实现通道。

链路	特点
PCIe链路宽度	x1	x2	x4	x8	x12	x16	x32
总带宽（GB/s）	0.5	1	2	4	6	8	16
