AD620是一个经常使用的运算放大器，我们先来看看它的引脚：

2,3引脚分别为反向放大电路输入端，正向放大电路输入端；6为输出端；7,4分别接正负电压；1,8之间接电阻，用来调整AD620的放大倍数；5为输出的参考基准，没有特别要求时我们直接接地。
那么电路图就是这个样子：

我们看到输入端之间的电压差为0.3V，而输出端是3V，也就是说电压差被放大了十倍，那么这个十倍是怎么来的呢？我们看下面的式子。

这个式子中，G就是代表的放大倍数，RG则是引脚1和8之间的电阻阻值，图中电阻阻值为5489欧，我们代入计算后就会发现放大倍数G为9.9998，基本上就是十倍。那么如果我们想放大100倍呢，是不是直接将阻值修改就可以做到呢？经过计算G=100时，RG约为499欧，修改电阻值。

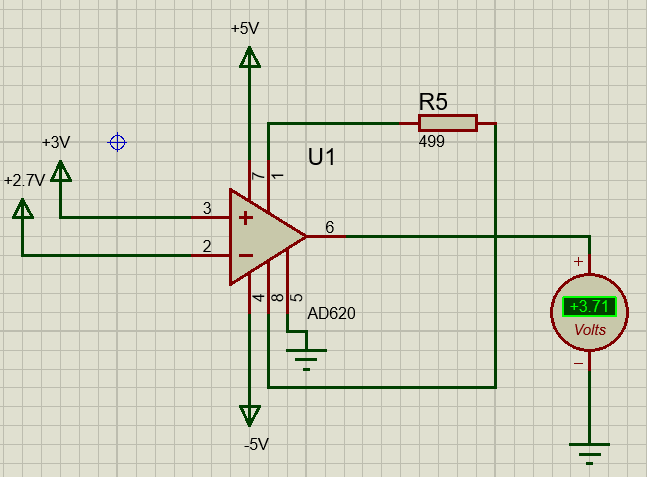

我们惊讶地发现，并没有成功放大100倍，只有10多倍的样子。其实，运算放大器的放大倍数也受限于外加的电压，在这里，我们加的电压就只有5V，试问输出端的电压怎么可能达到30V呢？那是不是改成30V就可以了呢，不能说不可以，但是放大后的电压越是靠近外加的电压，产生的误差也就越大，所以我们选择稍大一点的电压就比较合适了。

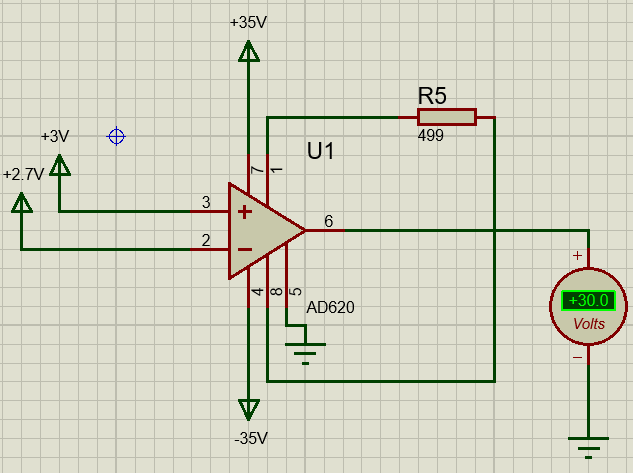

下面是将外加电压改为35V后的结果：

注：本文系本人学习总结所得，如存在问题欢迎指正。
