0x00 触发器概述
组合逻辑电路：当前的输出只和当前的输入有关，只要知道当前的输出和输入的对应表（真值表），就可以写出逻辑函数表达式，进而将电路设计出来
时序逻辑电路：
输出不仅和当前的输入有关，还和过去的状态有关。
过去的状态如何保存呢？保存过去状态的器件就叫触发器。
这种情况是不是和递归函数从里层向外层返回结果时的情形很像呢

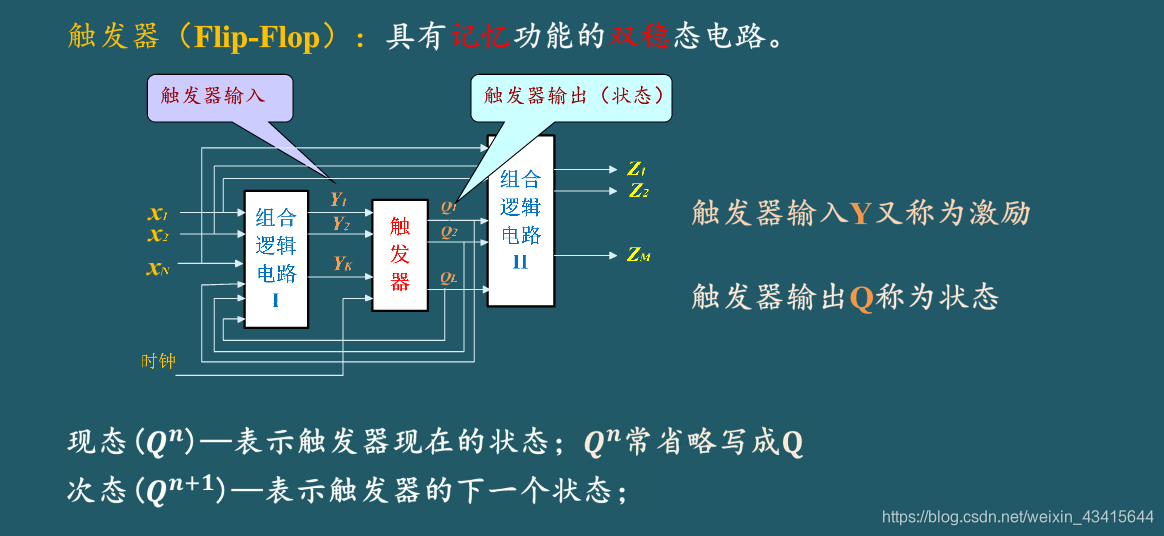

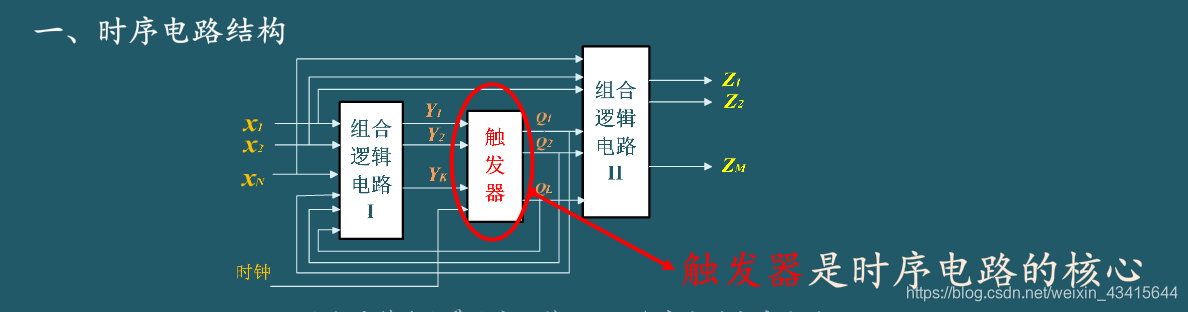

0x01 时序电路结构
0x02 触发器的定义：
双稳态即0态和1态。

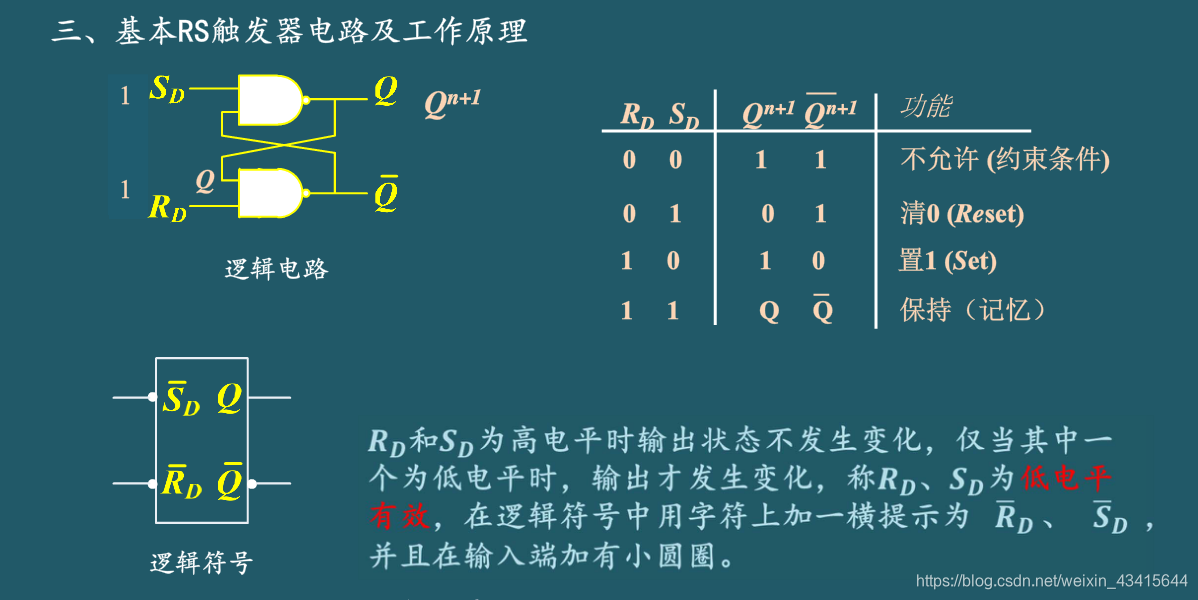

0x03 基本RS触发器电路及工作原理

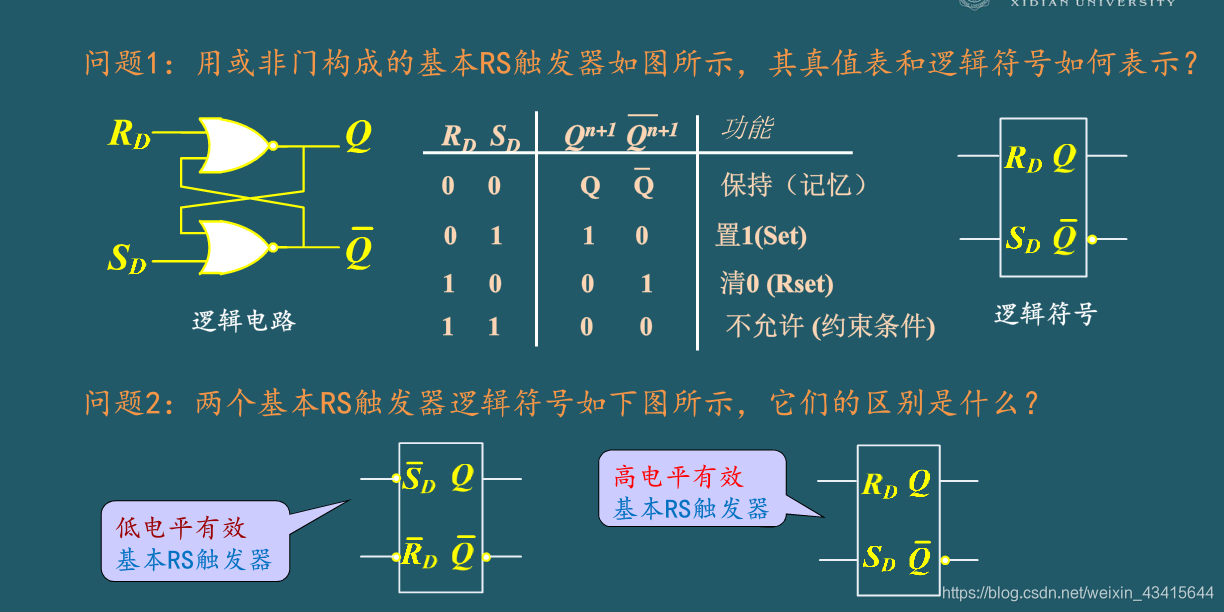

基本RS = 与非门 * 2 或者 或非门*2
与非门只要有一个输入是0，输出就是1，所以当R、S输入均为0的时候，Q和Q的非均是1，这是不允许的
两个与非门的运算速度是一样的，有短路判断的与非门先执行，即输入为0的与非一定是1，先运算完。
没有短路判断的与非门必须等待前者执行完的结果，才能执行。
当两个与非门一直通高电平的时候，rs触发器就能保持原来的输出一直不变。
所以S，R是低电平有效，即当S为低电平时可以对Q Set，当R为低电平时可以对Q Reset
这就是为什么不能SR同时为0，因为同时为0的时候对Q 即Set 又Reset，产生矛盾
0x05 基本RS触发的描述方法

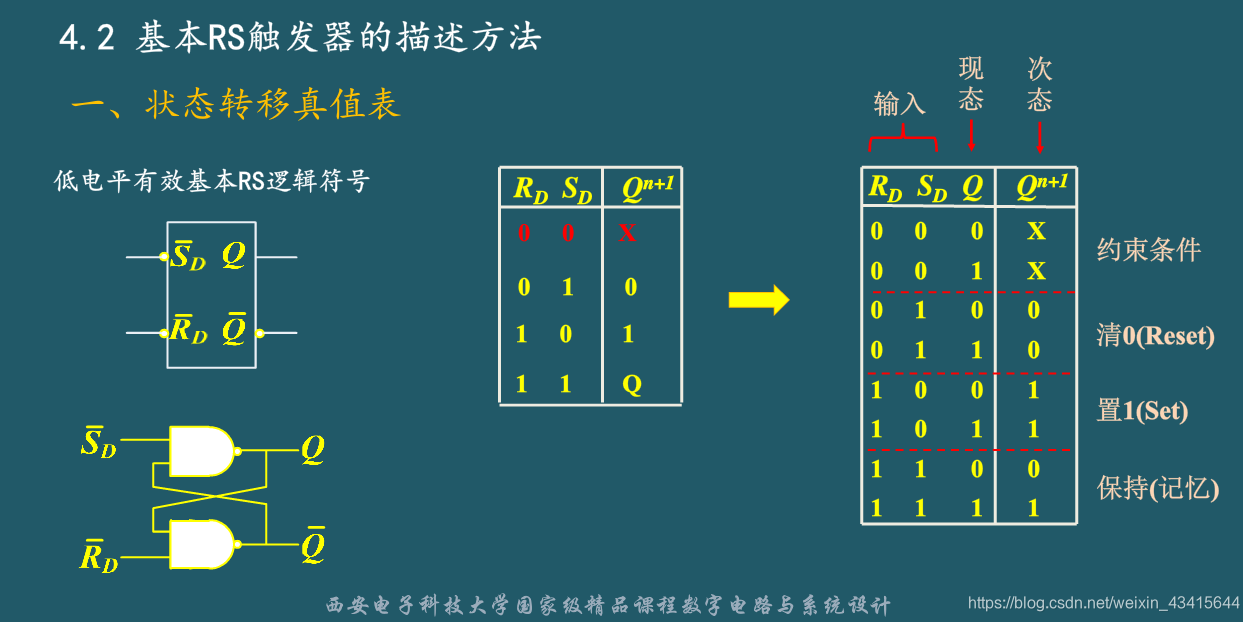

(1)真值表
看似有四个输入变量，实际上只有三个输入变量，因为Q和Q的非是一个输入变量Q
所以真值表输入端有三个变量。
观察可以看到，R和S的Reset和Set的功能根本不受到现态的影响，只有保持功能，理所当然和现态有关。

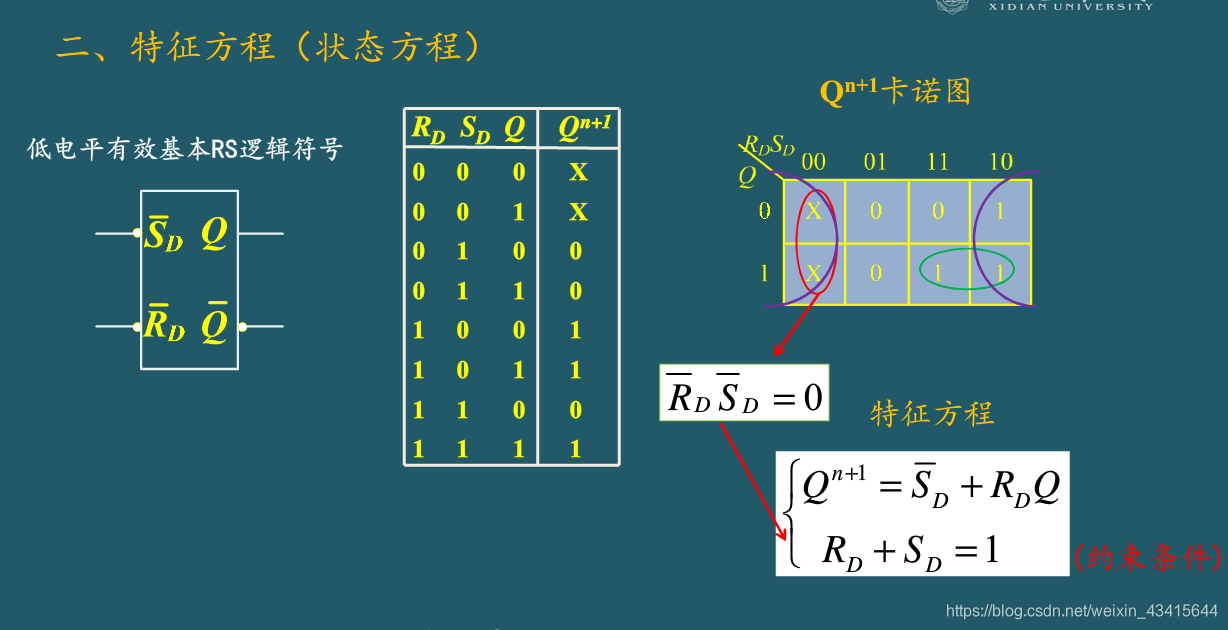

（2）特征方程：
如何求约束条件：
将无关项圈一个卡诺圈 = R非S非 ，先将有关约束变量化到最简。
又因为我们得出一式的时候将两者均看做1，
所以这个R非S非=0，即一式成立的前提条件是R非S非=0

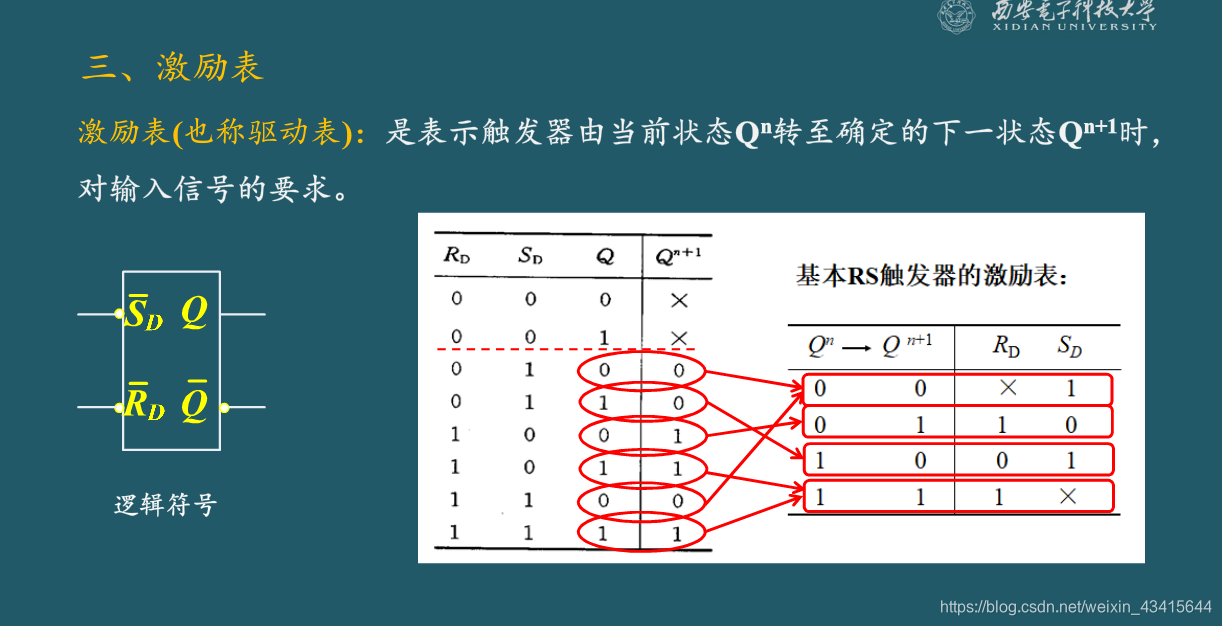

(3)激励表

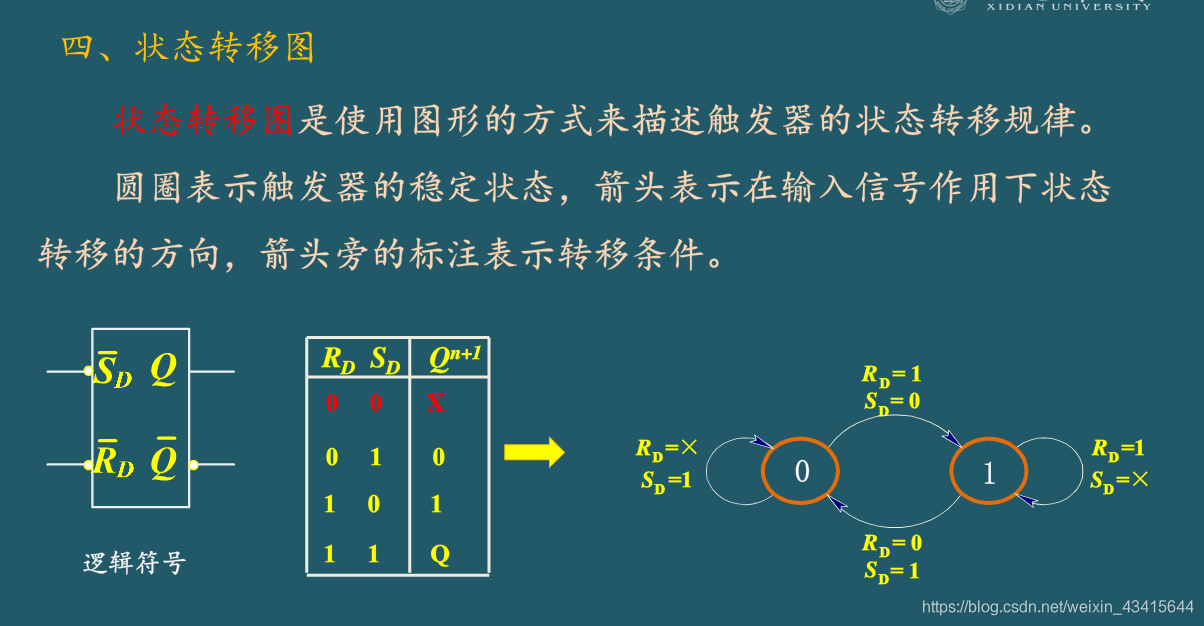

(4)状态转移图
(5)时序波形图
为什么 0 0 不被允许？因为0 0 产生的矛盾虽然不会波及自身，但是会对下一次输入产生影响。
例如：当下一次输入为11的时候，如果Q和Q非都是11 那么两个都没有短路运算，就不会产生有一方等待另一方的情况。（之前的运算之所以结果唯一，就是因为一方必须等待一方。谁先谁后是有规律的，是和器件延时没有关系的。）
这就产生了两个与非门拼速度的情况。两个门速度不同，则产生的结果不同。
总结：00 会波及到11

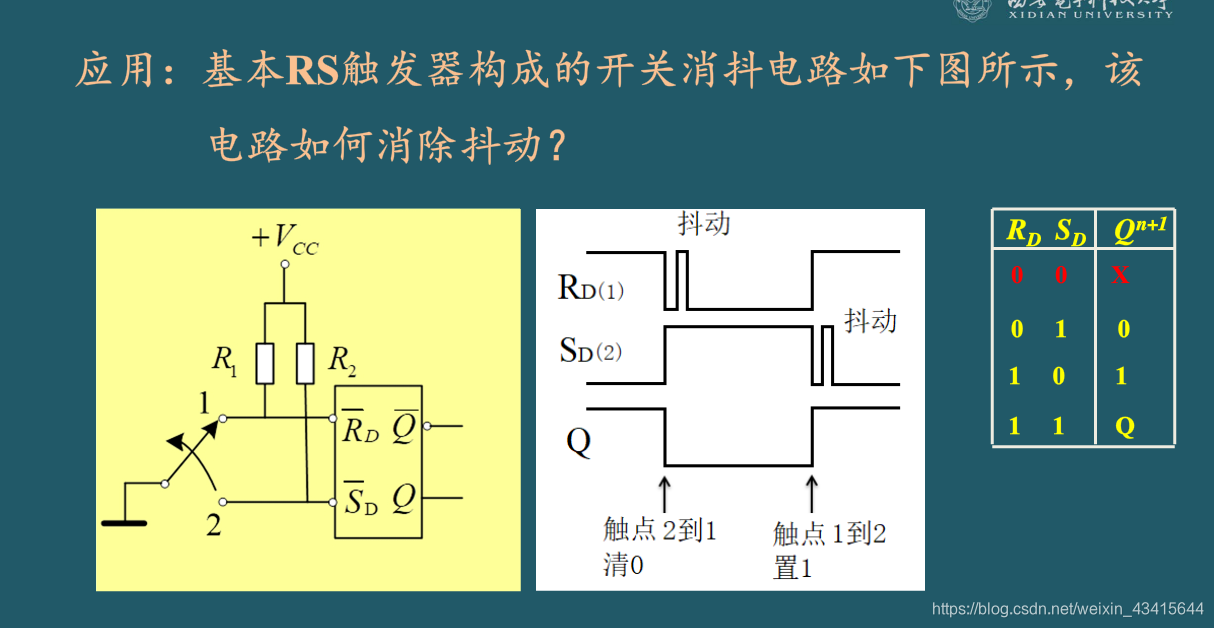

(6)消除抖动的原理：SR=1x的时候Q都是从0到0，所以只要Q的现态为为0，S为1，R怎么抖都没有jb关系。
怎么消除抖动？谁抖把谁放在x的位置上。

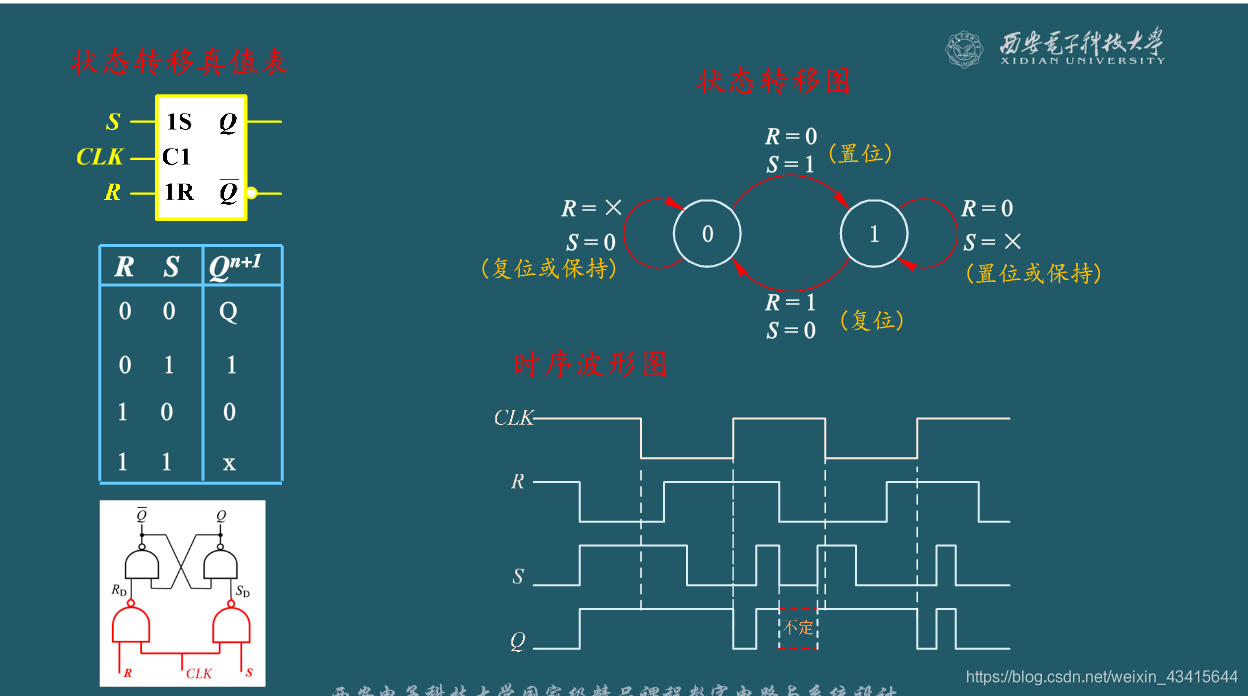

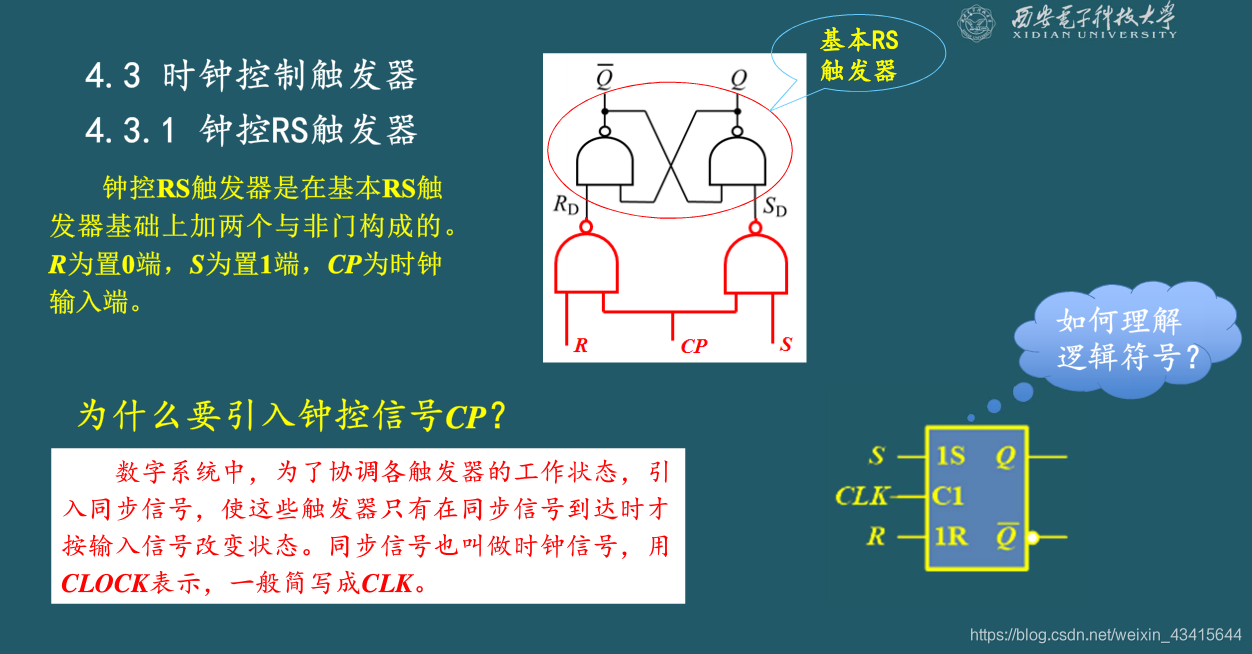

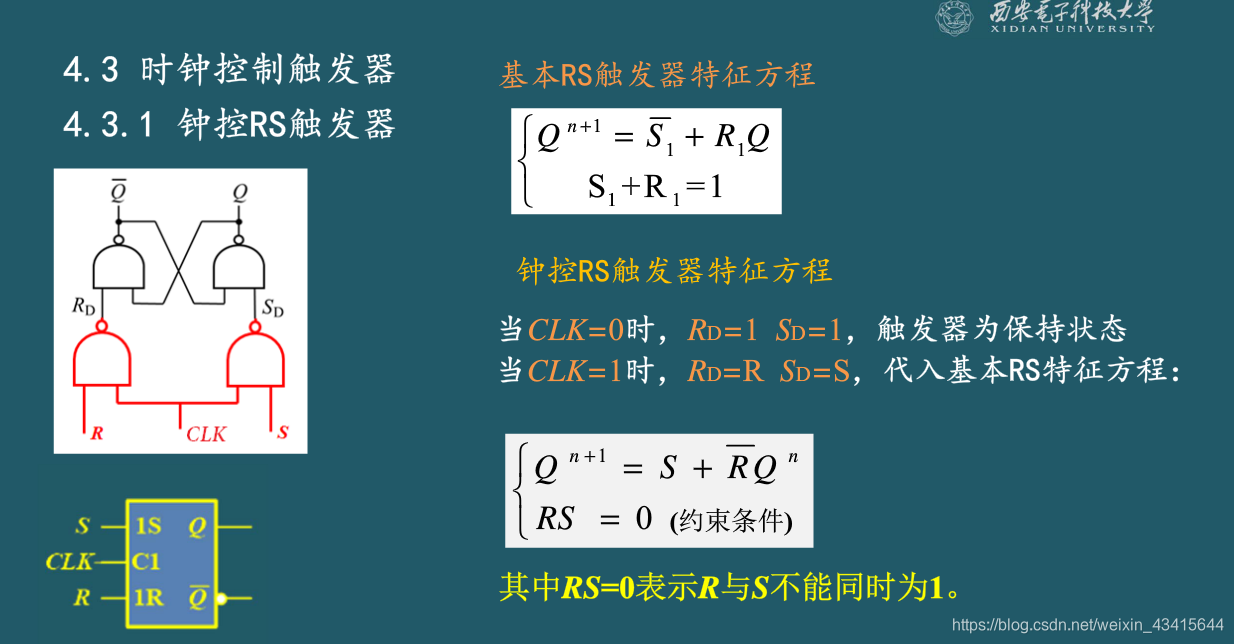

0x06 钟控RS触发器：
注意上特征方程 仅限于钟控信号为1的时候。
钟控RS触发器和基本RS触发器不同的是，SR是高电平有效，S为高电平时Set置1，R为高电平时Reset置0
因此约束条件是两个输入端不能同时为高电平；
当钟控信号为低电平的时候，触发器为保持状态

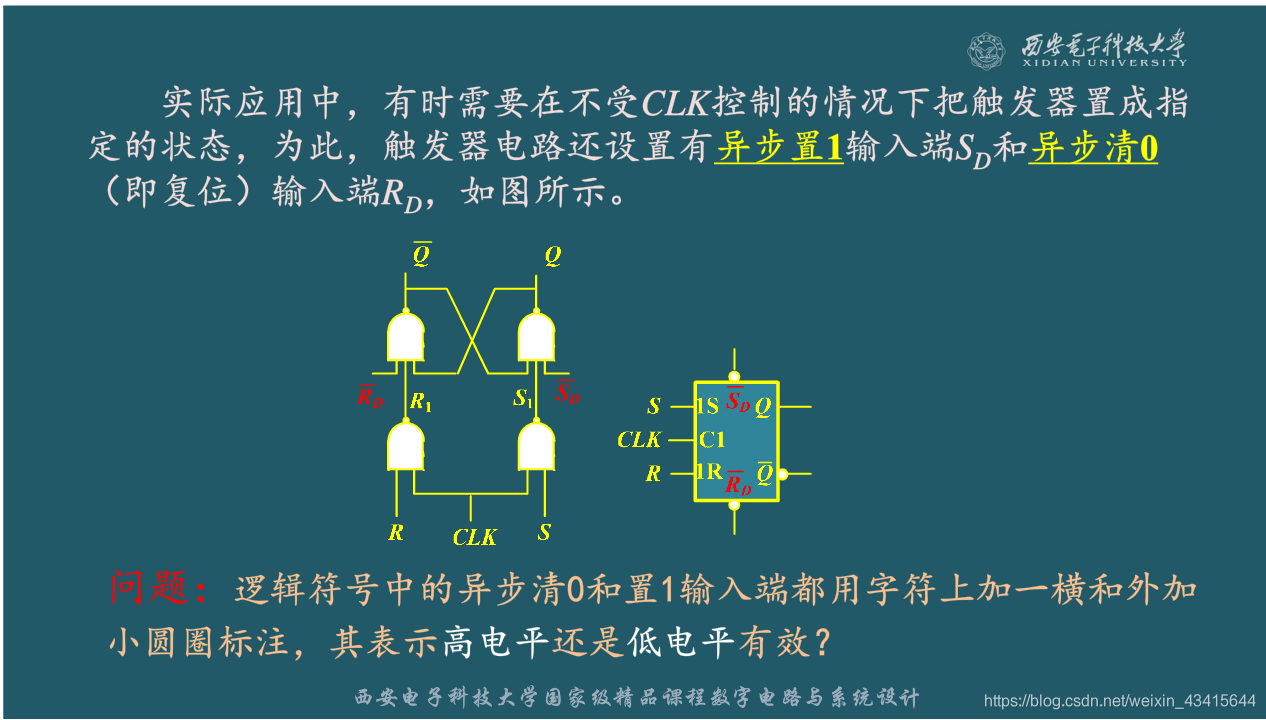

异步的RS接口和基本RS触发器的RS接口相同，是低电平有效

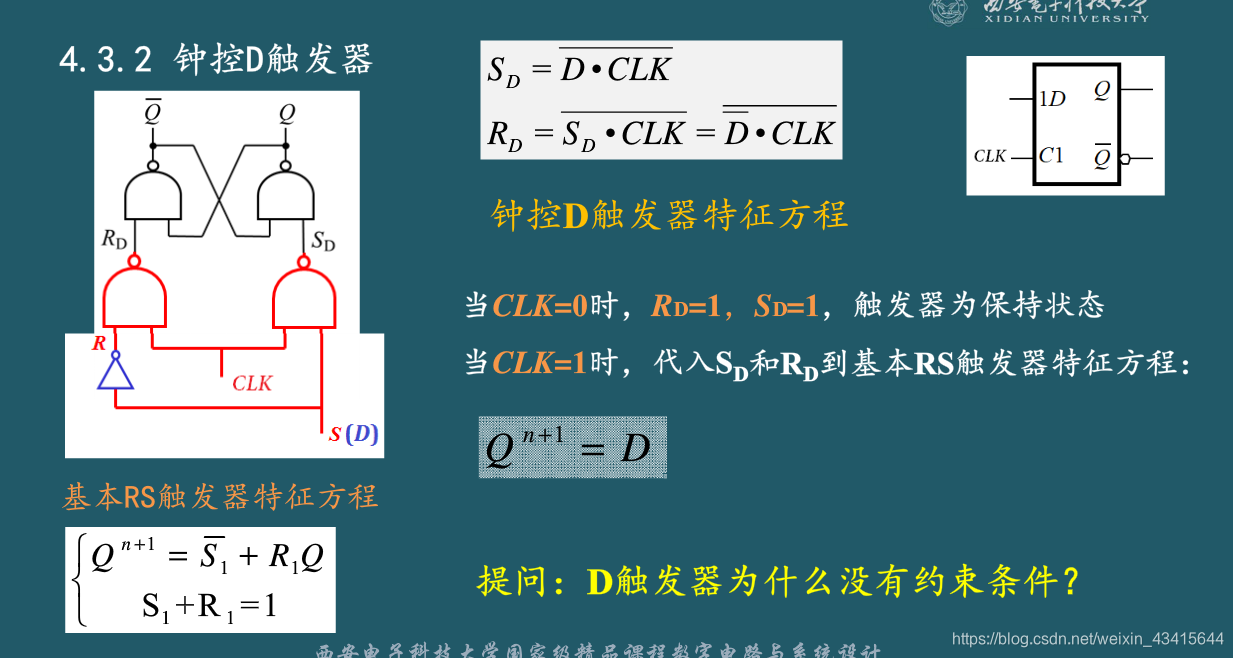

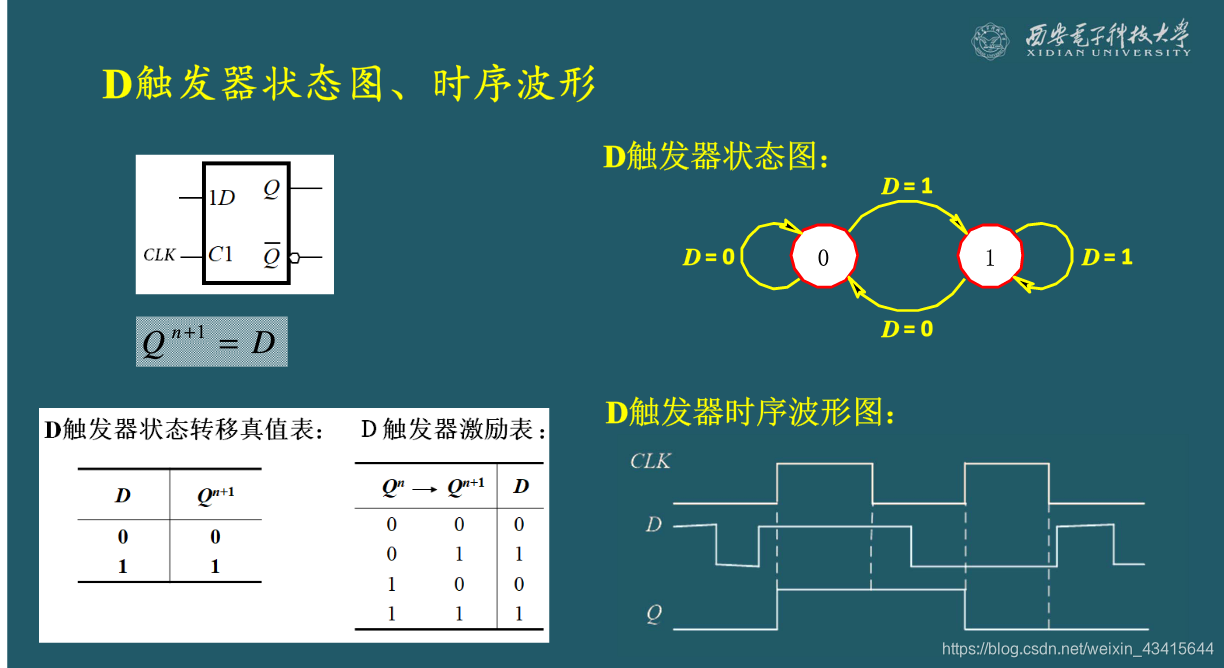

0x07 钟控D触发器
因为钟控RS触发器的两个输入端不能同时为高电平，所以我们办法从构造上直接杜绝这种情况：
即将两个输入端接在一起，在其中一个上加上反相器，那么两个输入端输入的信号就一定相反
那么如何"保持"呢？只要钟控信号为0，RS不论是什么都是保持
这样一来，当钟控信号为1的时候，特征方程为：
次态=输入D

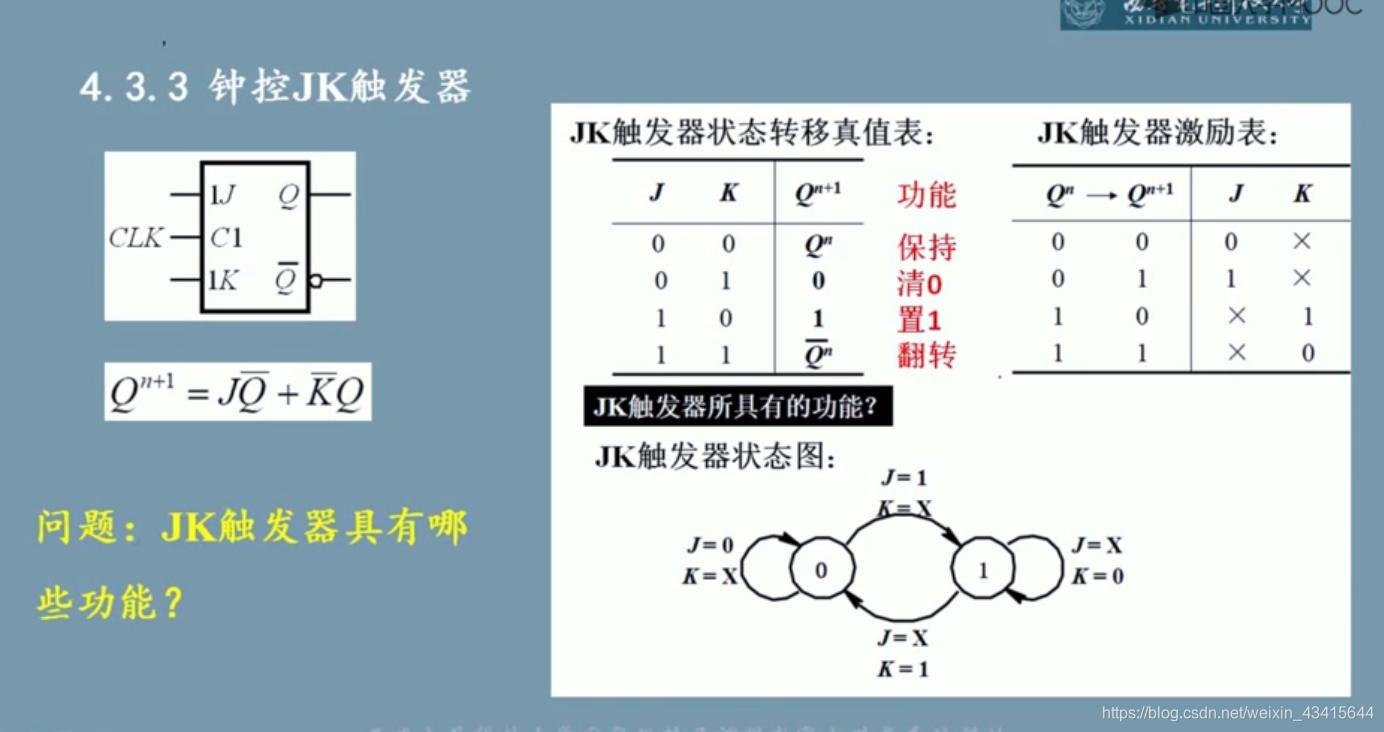

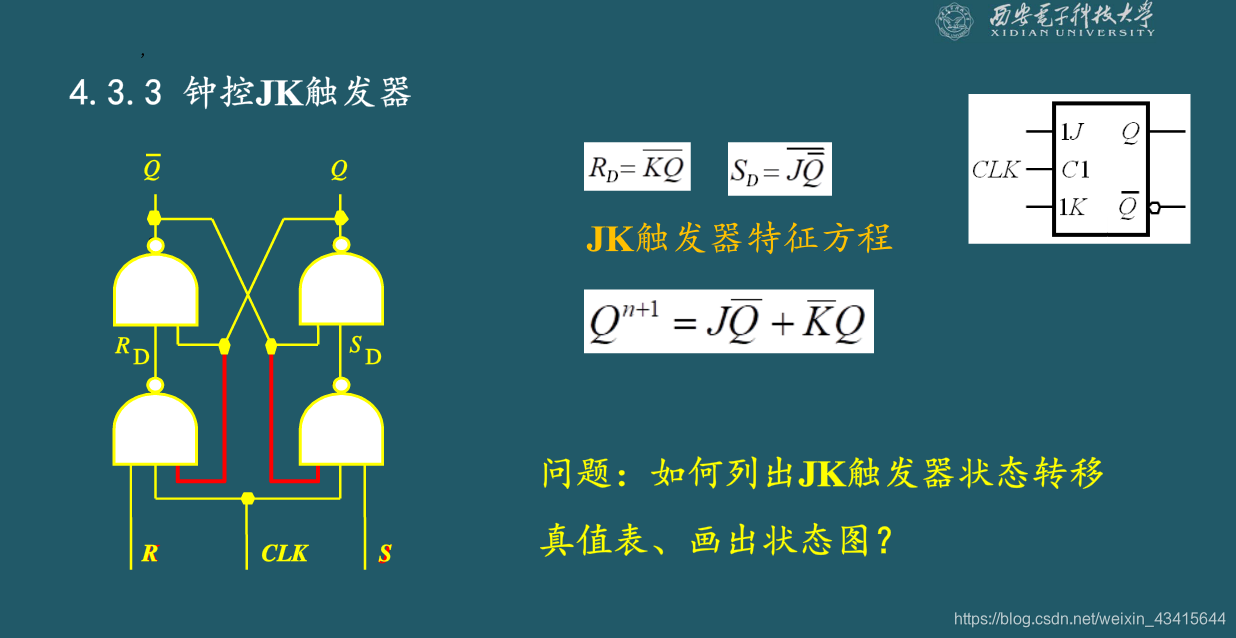

0x08 钟控JK触发器（功能最多）
钟控信号为0的时候触发器一定是保持状态
假设钟控信号为1：
注意当J是1 且K是1的时候，次态是现态的非，这就叫做翻转功能

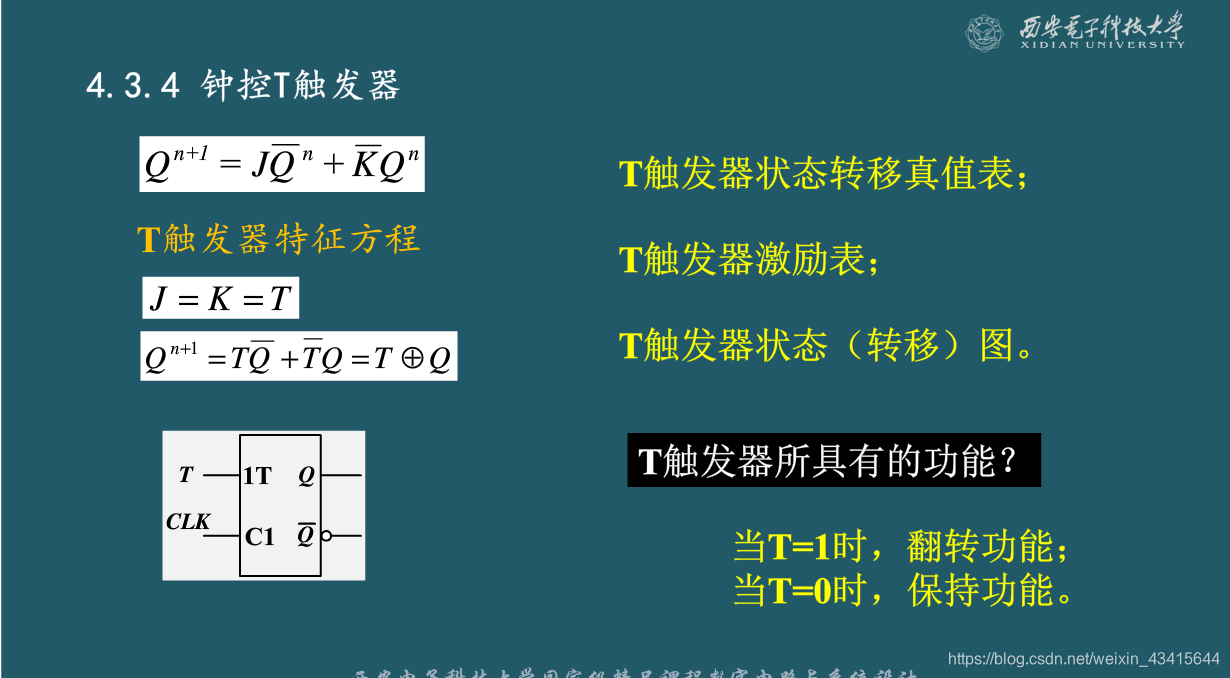

0x09 钟控T触发器
将JK触发器的JK直接连在一起就是钟控T触发器。
所以JK要么同时为1，要么同时为0，即T触发器只有两个功能
T为1时，JK同时为1，翻转功能
T为0时，JK同时为0，保持功能
