你是否遇到过，汇报展示5分钟，模型打开半小时？

你是否遇到过，好不容易打开的Revit模型，操作卡顿成ppt？

你是否遇到过，模型保密要求高，查看模型难又繁？

一、介绍一下

	NIVIOBIM[添加链接描述](https://www.niviobim.com/)是一款工程级别的BIM轻量化图形引擎，由逆维悦动独立研发，具有完全的知识产权。NIVIOBIM业务发生在建模完成后，聚焦于模型的浏览与管理，旨在帮助用户最大化发挥模型的应用价值。

二、现阶段优势点

无需Revit软件，即可本地打开Revit模型！
转化速度快！100M的Revit模型，最快3秒转化完成！
免费使用时间至少90天！

三、实现原理

使用插件导出后，基于逆维悦动独有算法，对Revit模型进行数据层面的调整，删除冗余数据。
保留关键数据，并把该数据导出成逆维悦动专用格式。
打开逆维悦动引擎，读取储存在本地的轻量化数据。

效果展示

三、免费安装教程

01软件安装地址

当前插件仅可在window电脑中安装，在公众号后台回复【获取插件】即可免费获取该插件的下载连接。支持在2016-2024Revit版本中安装本插件。

02软件安装指南

安装前注意事项：

1、使用过程中一定要关闭360等其他杀毒软件。
2、安装过程中需联网使用，如果检测到无网络，将无法成功完成模型转换。

1下载后将出现下图安装图片。

Revit安装包

2解压后，压缩包的内容如下显示。

安装包

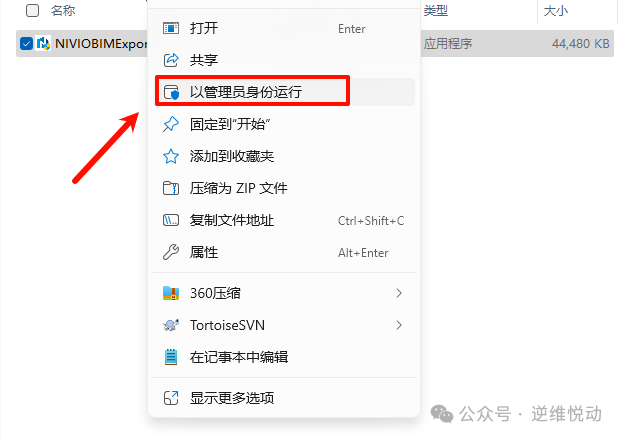

3鼠标右击，点击以管理员身份运行；安装前及使用过程中需关闭杀毒软件。

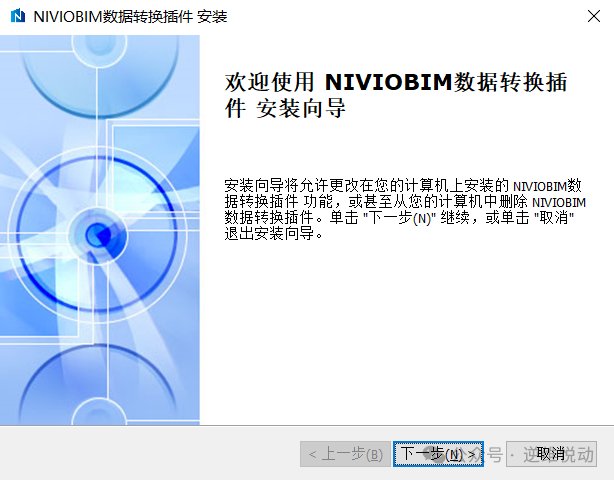

4点击【下一步】按钮，该插件会自动引导安装步骤，跟随安装提示操作即可。

安装向导

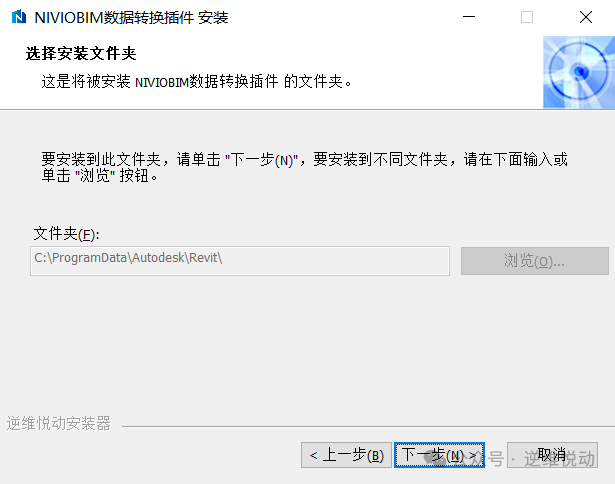

5安装位置不允许修改，继续点击【下一步】按钮即可。

在这里插入图片描述

6装位置不允许修改，继续点击【下一步】按钮即可。

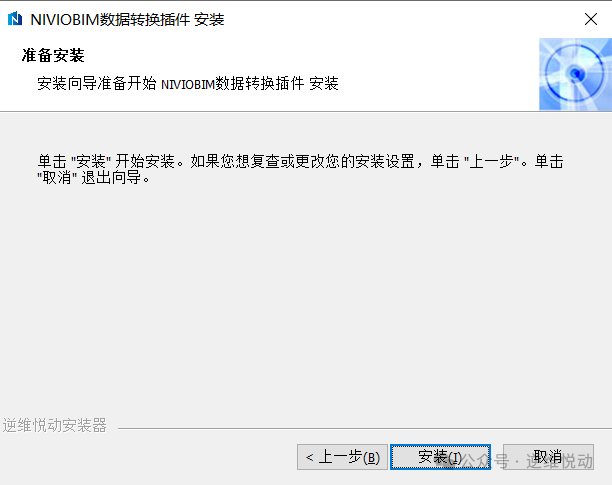

点击【安装】。安装过程中，插件安装包将会检测系统是否已经安装node.js。
若无，系统会自动安装，安装完成后，弹窗自动消失；若安装失败请重新安装该插件。

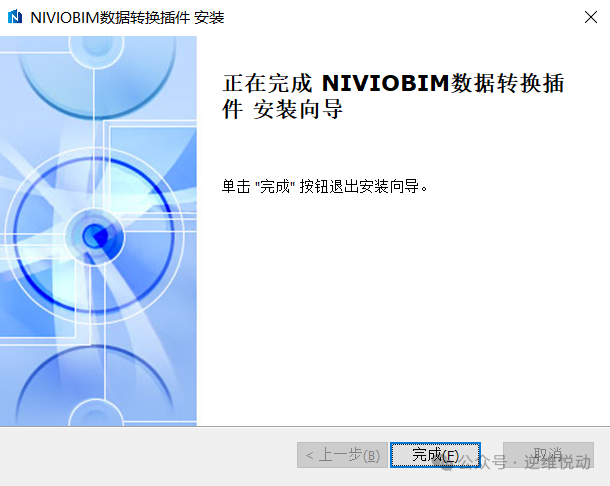

7安装完成后，点击【完成】，该插件安装过程全部完成。接下来请尽情使用该插件吧！

大功告成

03迫不及待快来试试

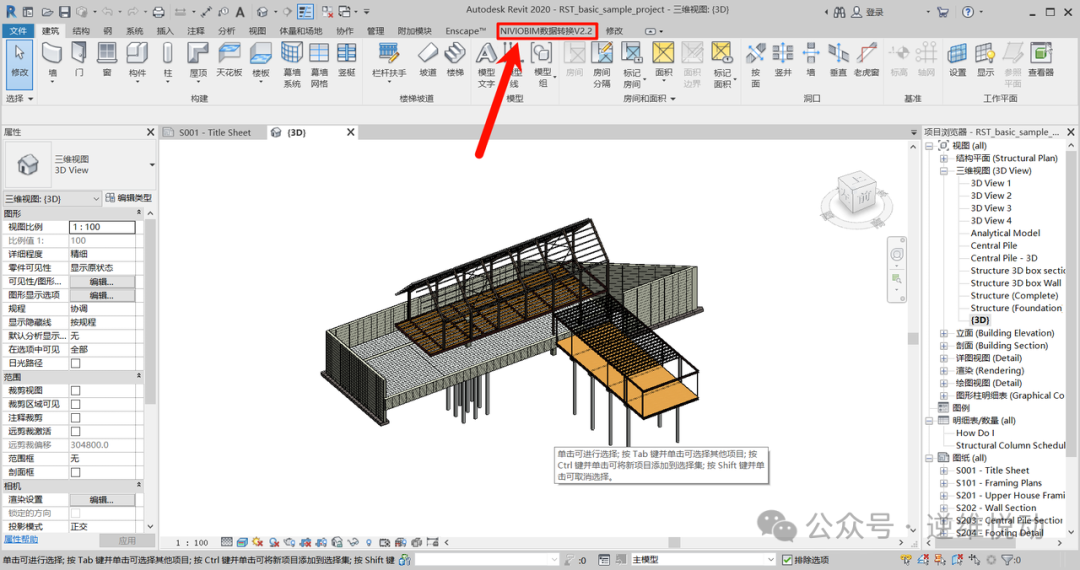

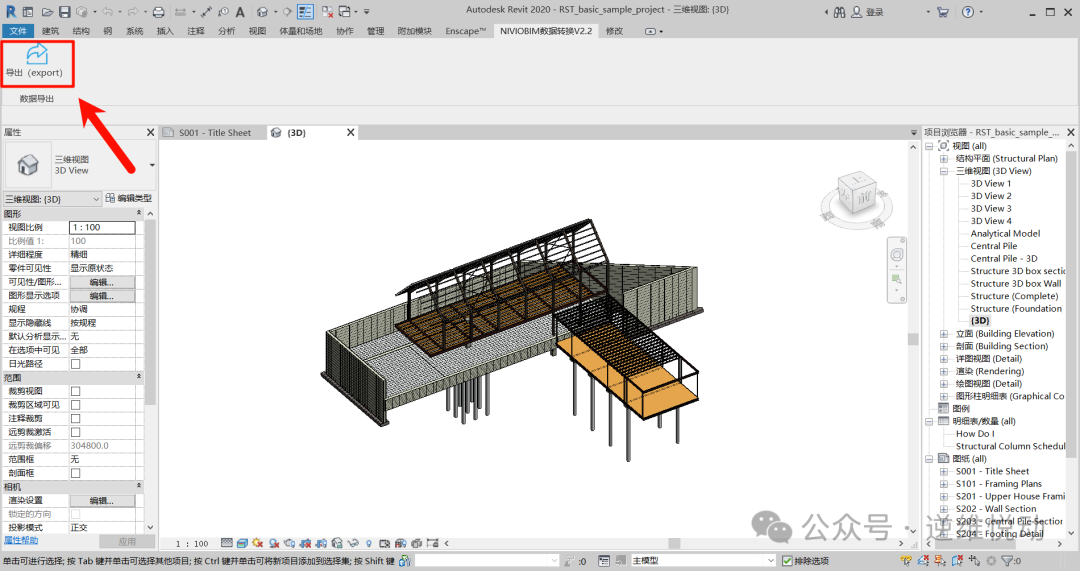

使用该插件，需先打开相应已适配版本的Revit软件，在适配的Revit软件顶部菜单栏将出现显示【NIVIOBIM数据转换2.2】按钮。

轻量化界面

导出时，停留在所需三维视图中，点击【导出】按钮。

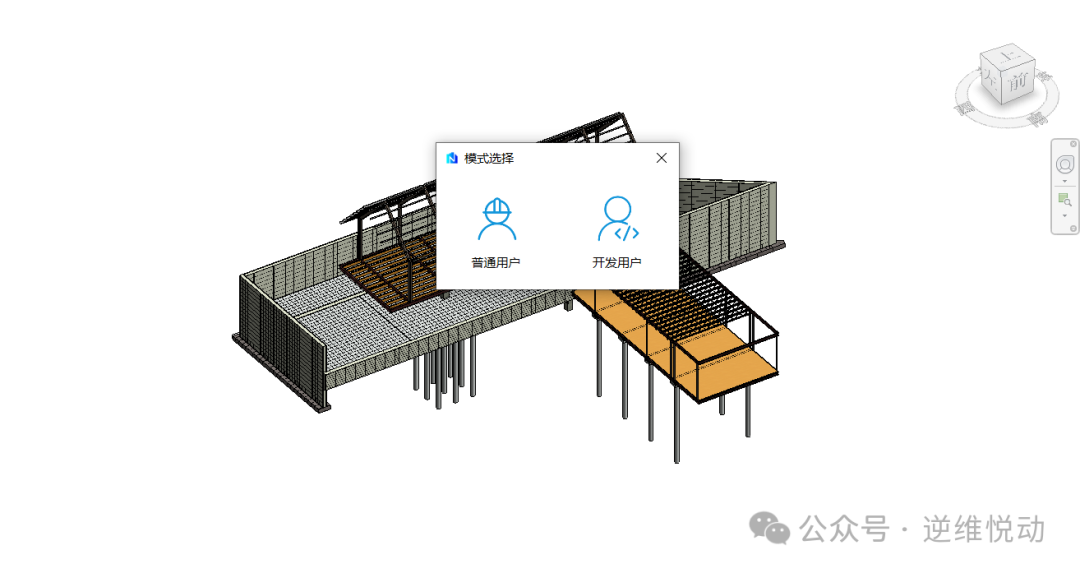

导出时，需先选择【普通用户】还是【开发用户】。

【普通用户】用于查看本模型，无需开发背景，大部分人优选选择此项.
【开发用户】需有开发背景，否则将无法查看已导出的模型。

选择模式

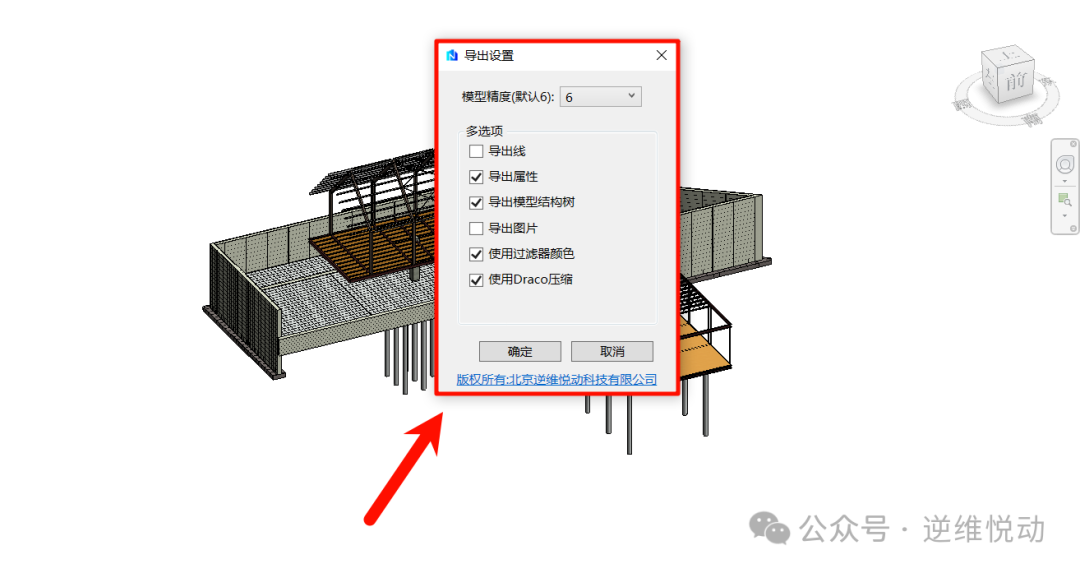

导出时，选择默认的参数即可，模型导出精度越大，导出的轻量化模型也越大，相应的模型也越清晰，但为了保持良好的体验，建议选择默认参数即可。（【普通用户】与【开发用户】导出设置均相同）

参数配置

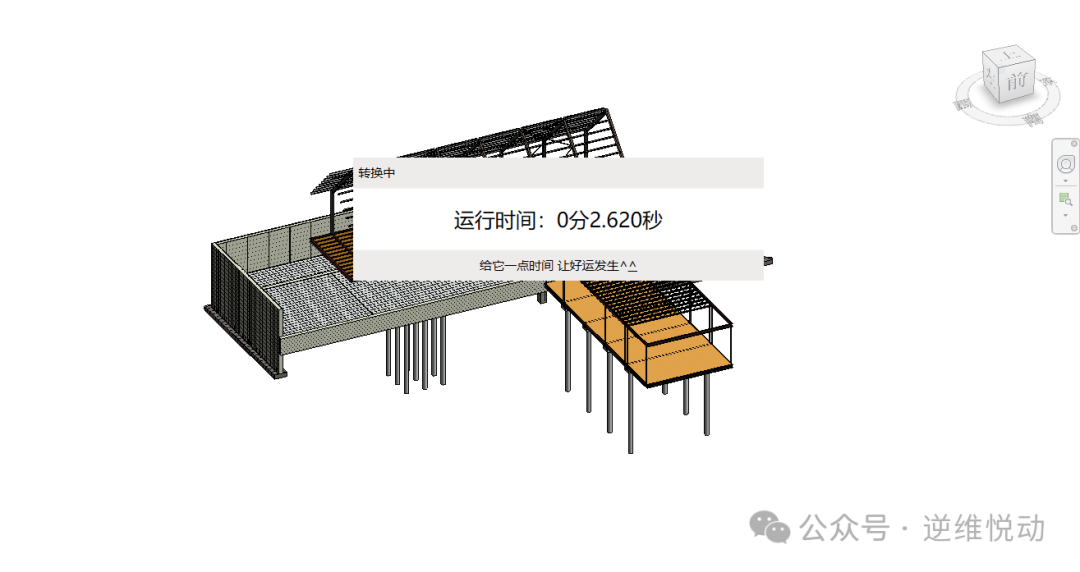

导出轻量化包，选择相应存储路径。导出时，将计算本次导出时间。

导出ing
导出成功

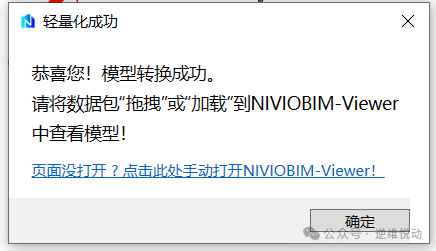

导出完成后，将出现如下界面和相应位置将出现文件名称。

下图为【普通用户】导出的文件包案例，文件后缀为“×××.nivio”。

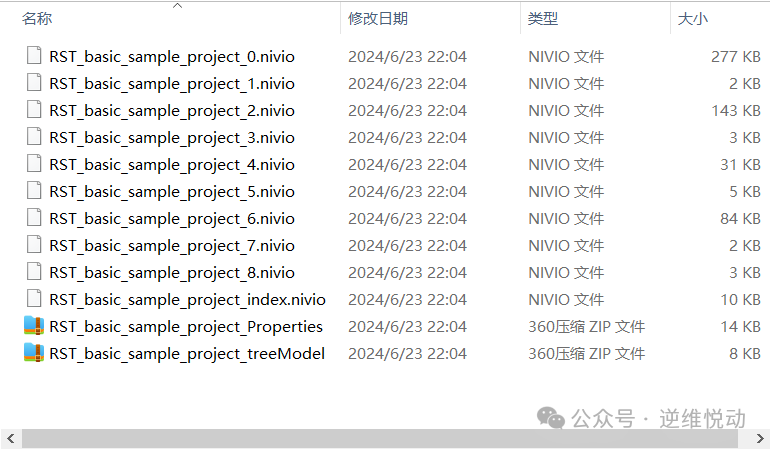

下图为【开发用户】导出的文件包案例，导出后以文件夹的方式存在。

在文件夹中，把revit模型切分为多个数据包，切分后，可进行流式加载。具体使用请参考二次开发文档。

04模型走起来

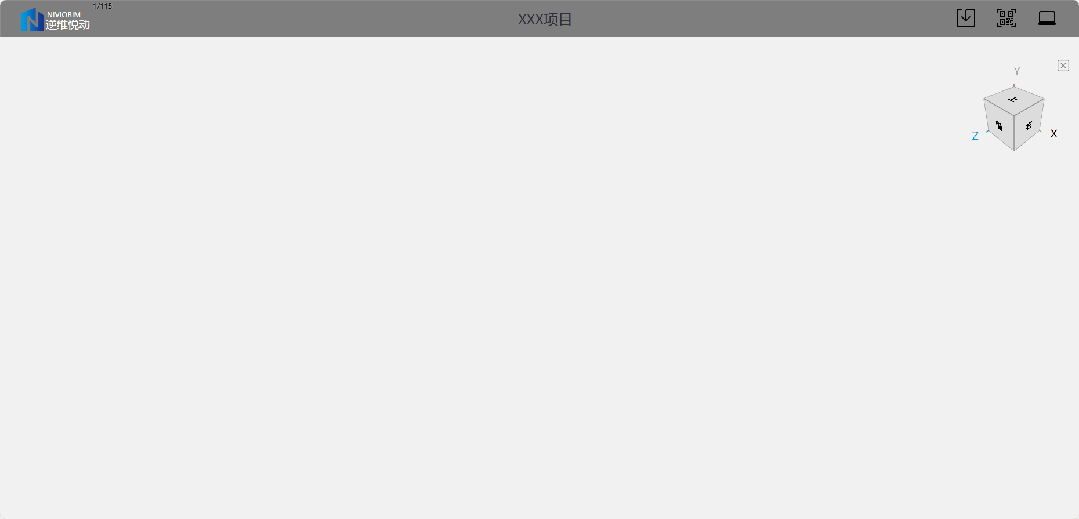

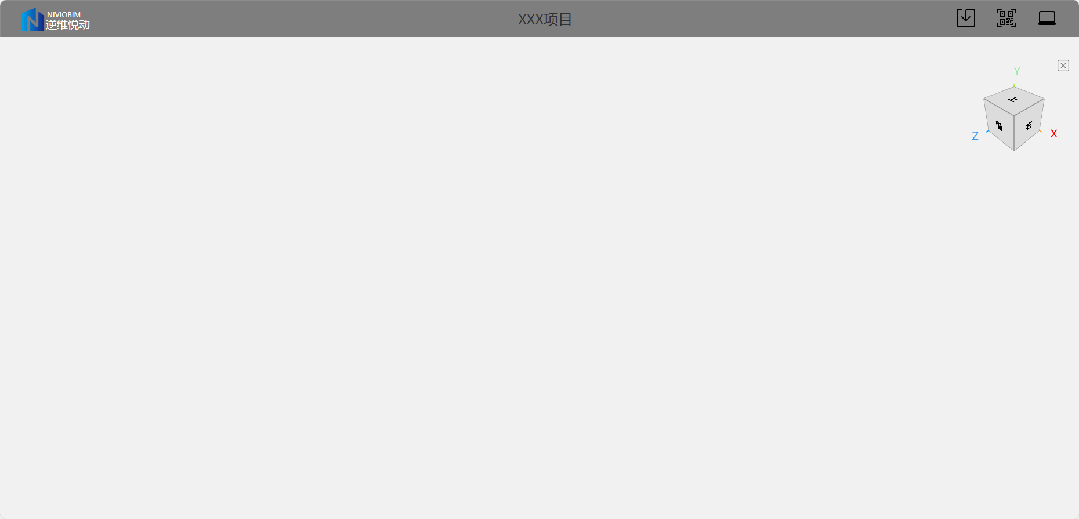

【普通用户】导出成功后，将会自动打开NIVIOBIM(https://www.niviobim.com/ENGINE/local.html)，打开的轻量化官网无模型内容，需把导出的压缩包拖进去或者加载即可。

1.拖拽

2 加载

05分享给他人

可把导出轻量化包，转发给他人，他人通过打开点击【逆维悦动 (https://www.niviobim.com/ENGINE/local.html)】链接，或点击下发【原文链接】可打开逆维悦动轻量化引擎。

总结

安装包上传到CSDN了，羊毛拿去。

总结下优点

简单、易上手
○符合业主的思维习惯。
○ 符合工程人的工作习惯。
○满足领导层的管理习惯。
○满足开发者的开发习惯。
应用成本极低
○设备成本低。普通配置的手机、IPad、和电脑即可查看模型。
○支持版本多。支持Revit2016-2024主流版本，无需模型升级。
○极具性价比。使用成本远远低于市场价格。
轻量化速度快
○200M级模型30秒内转换完毕。
○1.6G级别模型32分钟内转换完毕。
支持海量数据
○支持超过50G+BIM数据。
○支持不同数据的融合。
模型导出完整度高
○支持过滤器颜色，保证暖通管道、风管等系统显示的专业性。
○模型导出完整度99%以上。
实用性功能多
○支持图纸链接到模型（兼顾模型与图纸）
○支持长度、标高、角度、多段线面积、表面积、体积的测量。
○支持剖切。
○支持漫游。
○支持模型树。
○…
数据保密性强
○独立自主的.nivio数据格式。
○采用非对称加密方式。
