交流电机——交流电动机和交流发电机

1、交流电机的相关知识

破除我之前的一个错误认知吧，我之前以为，直流电机用来做电动机，而交流电机用来做发电机。因为我只需要电动机，不可能去发电厂工作，所以我只需要学习直流电机就行。对于电源为交流电的情况，我需要学习整流桥，把交流电转化为直流电。

(1) 交流电机的分类

但是今天有了新的认知，原来交流电机也可以做电动机——交流电动机、交流发电机、同步调相机（同步补偿机）。

（2）同步调相机

同步调相机：它是特殊设计的一种同步电机，有着显著的过励磁或欠励磁，只发出或吸收无功功率的发电机（所以，还是个发电机，百度百科：同步调相机的结构基本上与同步电动机相同 ，只是由于它不带机械负载，转轴可以细些。到底是电动机还是发电机呢？），总是在功率因数等于0的工况下运行。

作用：用于改善电网功率因数，维持电网电压水平，又称为同步补偿机。
注：功率因数 = 有功功率/视在功率 = 有功功率/电压值X电流值。

算了，同步调相机对我而言，其实用不着，就不去考虑了。

（3）交流发电机

交流发电机其实对我而已，也用不着啊，也不去考虑了。

（3.1）发电机的工作原理：

发电机的工作原理：闭合线圈在磁场中切割磁感线发生磁通量的变化，闭合线圈内就会产生电流。那么这个电流大小怎么求出来呢？下面介绍的三个概念里有个叫做磁感应强度的概念：B = F/IL，那么电流I可以这样计算：I = F/BL。

回顾几个与磁场有关的概念：
1：磁场方向：在磁体外部，从N极到S极是磁场方向

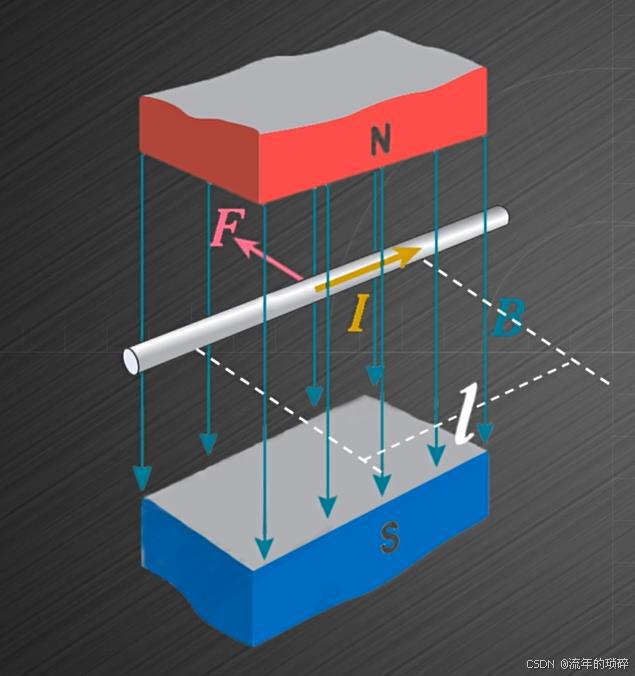

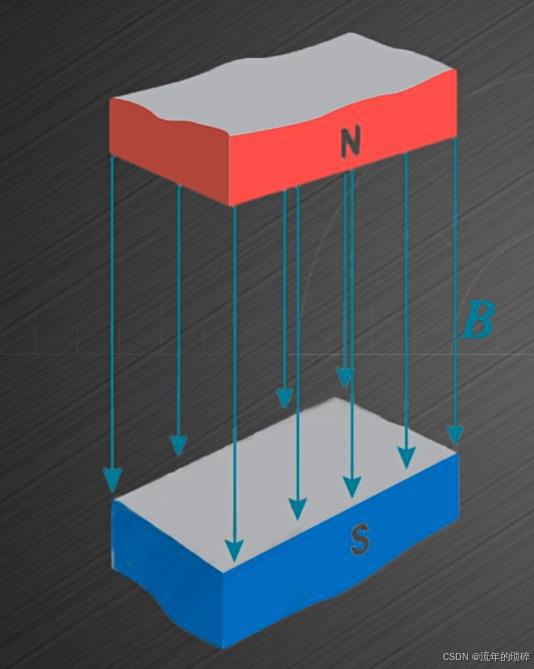

2.磁感应强度：通电导体在磁场中受到作用力，这个力与电流大小和导线长度乘积的比值就是磁感应强度，即 B = F/IL(B:磁感应强度(T:特斯拉)，F：作用力（N），I:电流大小(A)，L：导体长度(m:米))。也可以理解为：在磁场中，单位长度的导体通过单位电流所受到的力就是磁感应强度。
磁感应强度与导体无关，它是磁场的属性，反应磁场的强弱，也可以用磁感应线的疏密程度来反应磁感应强度

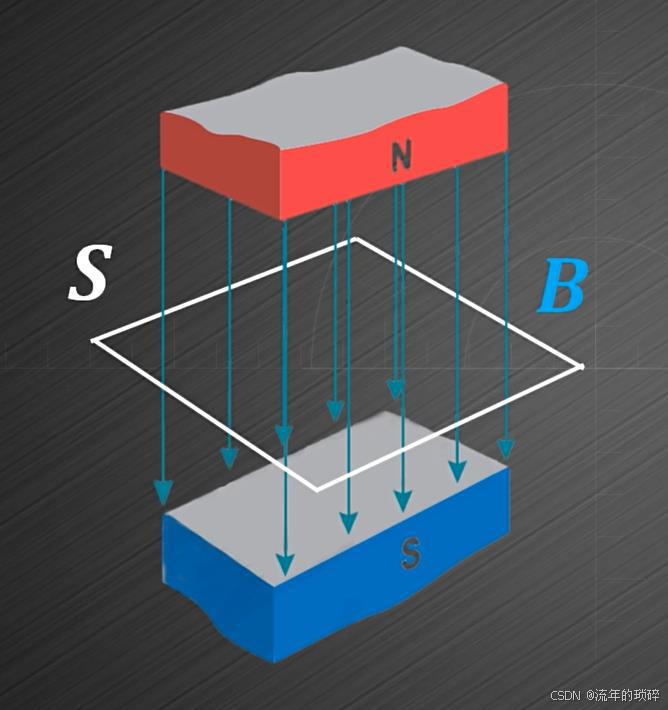

3.磁通量：如下图，假设有一个平面S, 它和磁感应线是垂直的，平面S的面积与磁感应强度的乘积就是磁通量，简称磁通。磁通量 = BS（B:磁感应强度，S:平面S的面积）

（3.2）直流发电机的工作原理

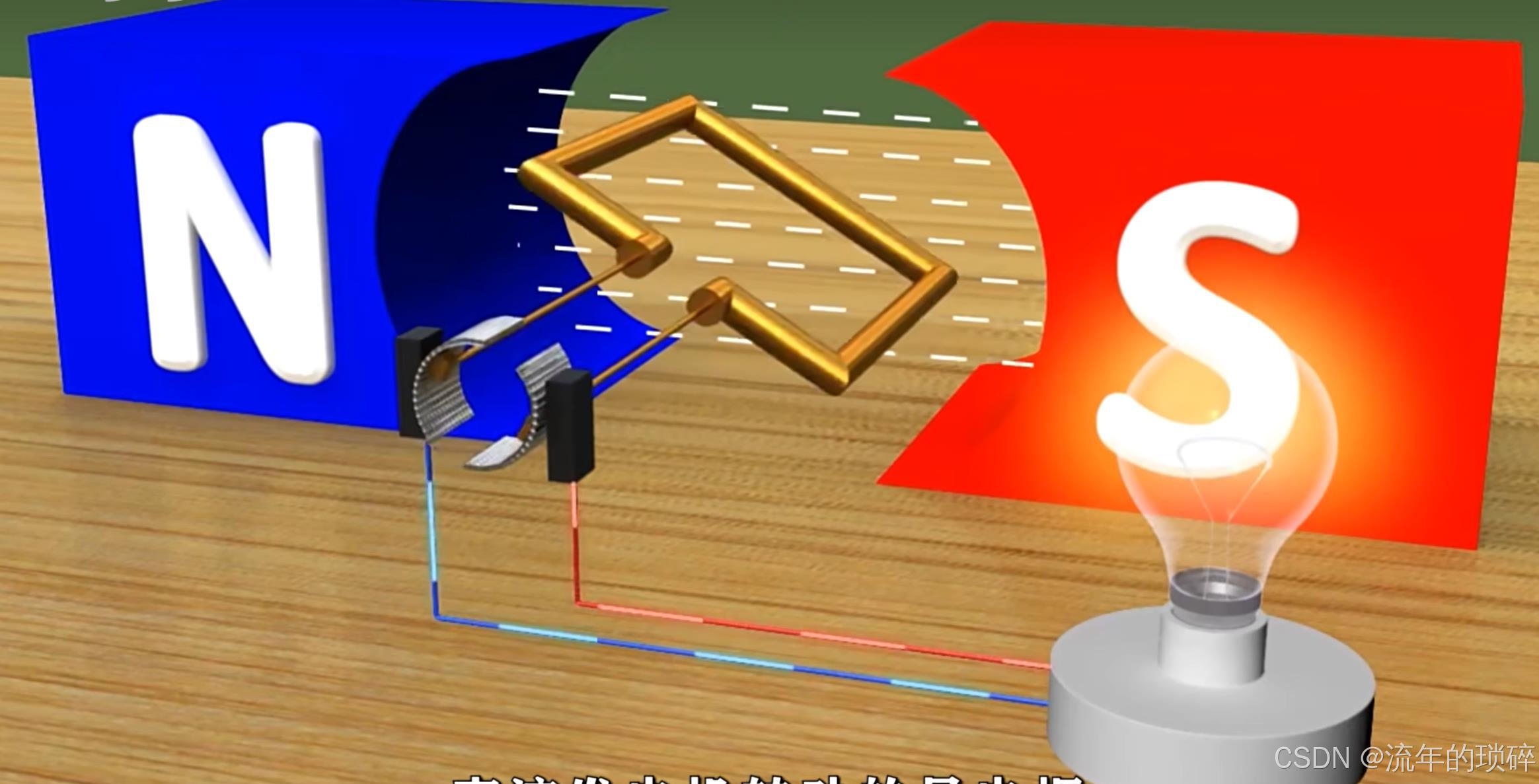

如图所示，闭合线圈在磁场中转动，就会产生感应电流。当线圈与磁感应线平行时，线圈不切割磁感应线，随后线圈会在磁场中转动一周，这转动的一周可以分为前半周和后半周。线圈在磁场中转动的前半周和后半周切割磁感应线的方向不一样，产生的感应电流的方向就会发生改变，因此其产生的感应电流的方向也成周期性变化，直接输出就会形成交流电。直流发电机增加了换向器和电刷，因此当感应电流方向改变时，外部的接线方式也在换向器和电刷的帮助下发生改变，这样就可以输出直流电了。

划重点：为什么现实中很少见到这样的直流发电机呢，因为电刷和换向器维护成本高了。

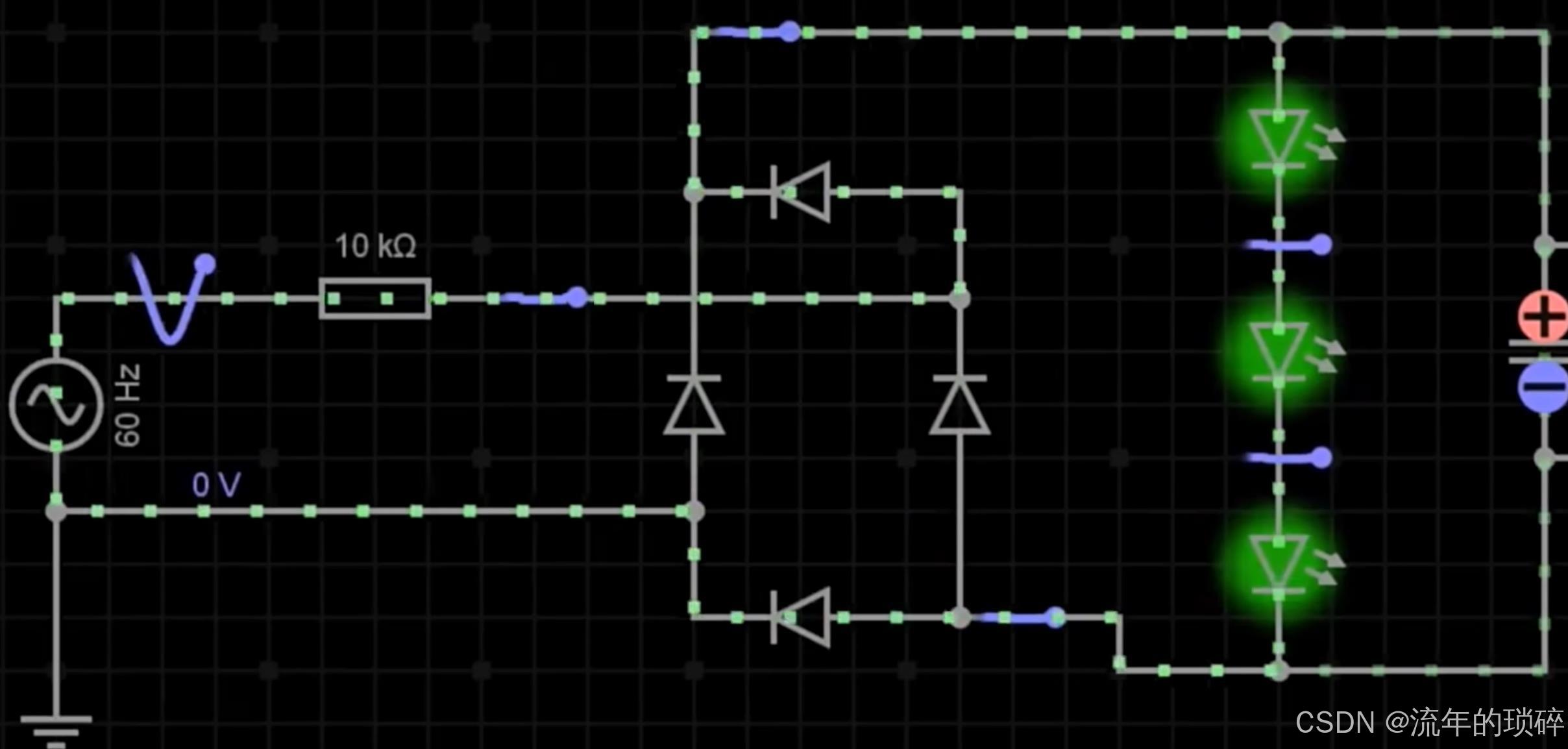

划重点：用同样的结构，能不能不加换向器和电刷，也能输出直流电呢？可以的，把换向器和电刷换成整流桥！这样就可以吧产生的交流电转化成直流电输出了。

（3.3）交流发电机的工作原理

把上述的直流发电机去掉换向器和电刷后，不也是可以发出交流电吗，ok！交流发电机介绍完毕！
其实这次要介绍的是三相交流发电机。有意思的是三相交流发电机与直流发电机结构有很大的不同：

直流发电机：定子是永磁体，转子是线圈，加上换向器和电刷。
三相交流发电机：定子是线圈（而且有三组），转子不是永磁体，而是一个电磁铁（也就是说也是线圈）。

先说一下单相交流发电机：

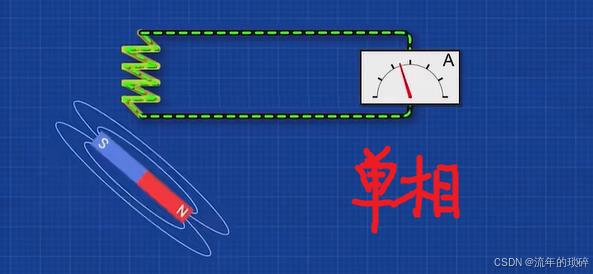

一个闭合线圈，一个电磁铁。电磁铁的两级的磁感应强度最大，当电磁铁两级转动接近线圈的时候，线圈位置的磁感应强度变大，当电磁铁两级转动远离线圈时，线圈位置的磁感应强度变小。因为电磁铁在不断转动，线圈所处位置的磁感应强度发生变化，线圈就产生了感应电流。又因为电磁铁两级交替接近线圈，线圈切割磁感应线的方向发生改变，所以线圈产生的感应电流的方向也发生改变，这样就产生了周期性的交流电。
所以，三相交流发电机是咋来的？看图，除了线圈位置外，电磁铁周围其他位置空空如也，何不再加几个线圈？于是乎：三相交流发电机就出现了

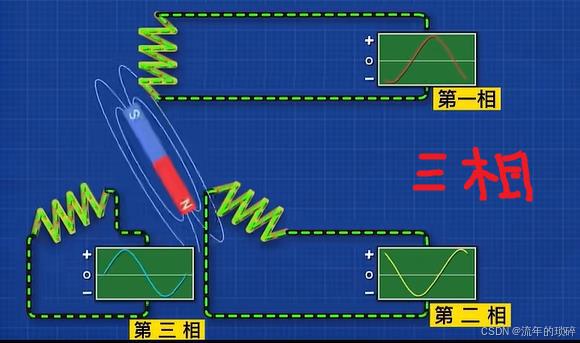

在电磁铁周边每隔120°放一组线圈，这样就有了三组线圈了，一个三相交流发电机就出现了。
那这样岂不是有三组输出？怎么把这个三相交流发电机只有一组输出呢？

有两组接线方式：

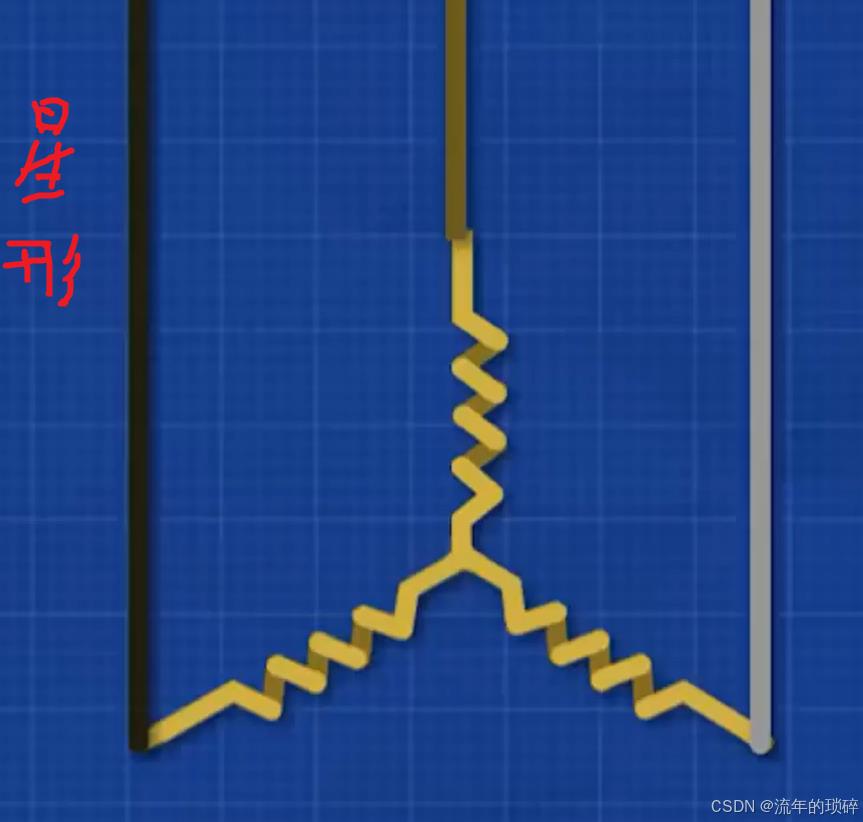

星形接线方式：把三组线圈的一端接在一起：

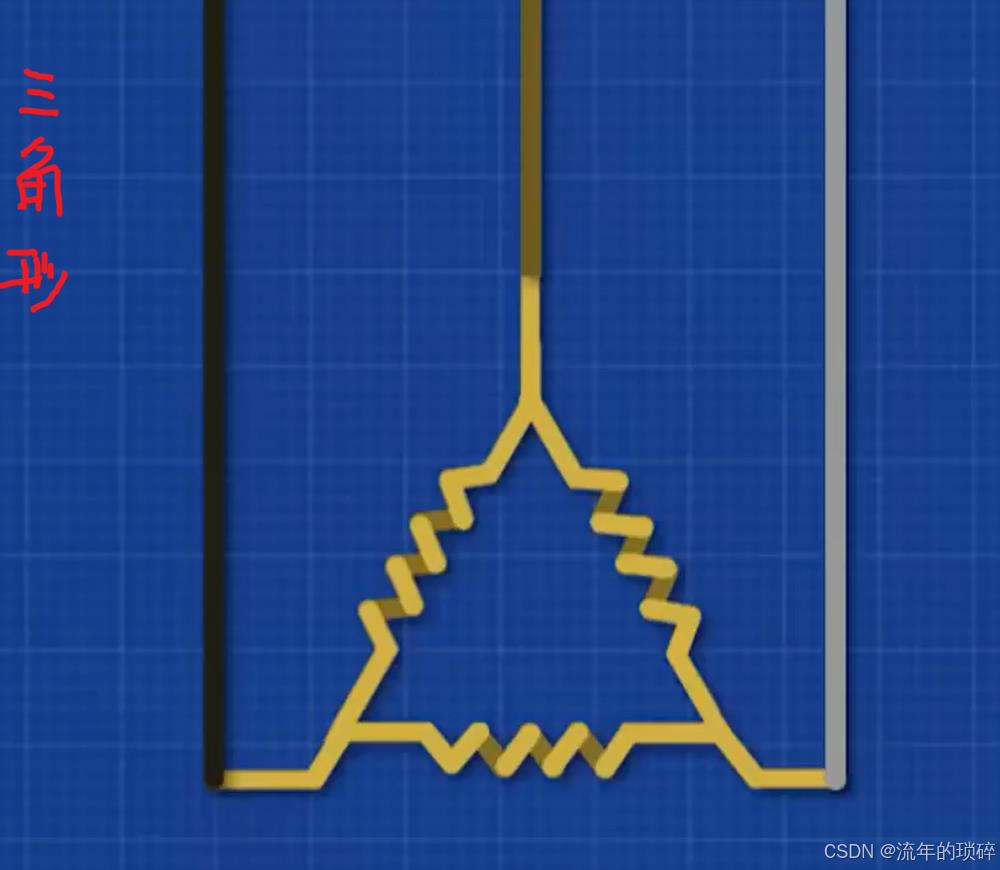

三角形接线方式（Delt接线方式）：把三组线圈两两接在一起：

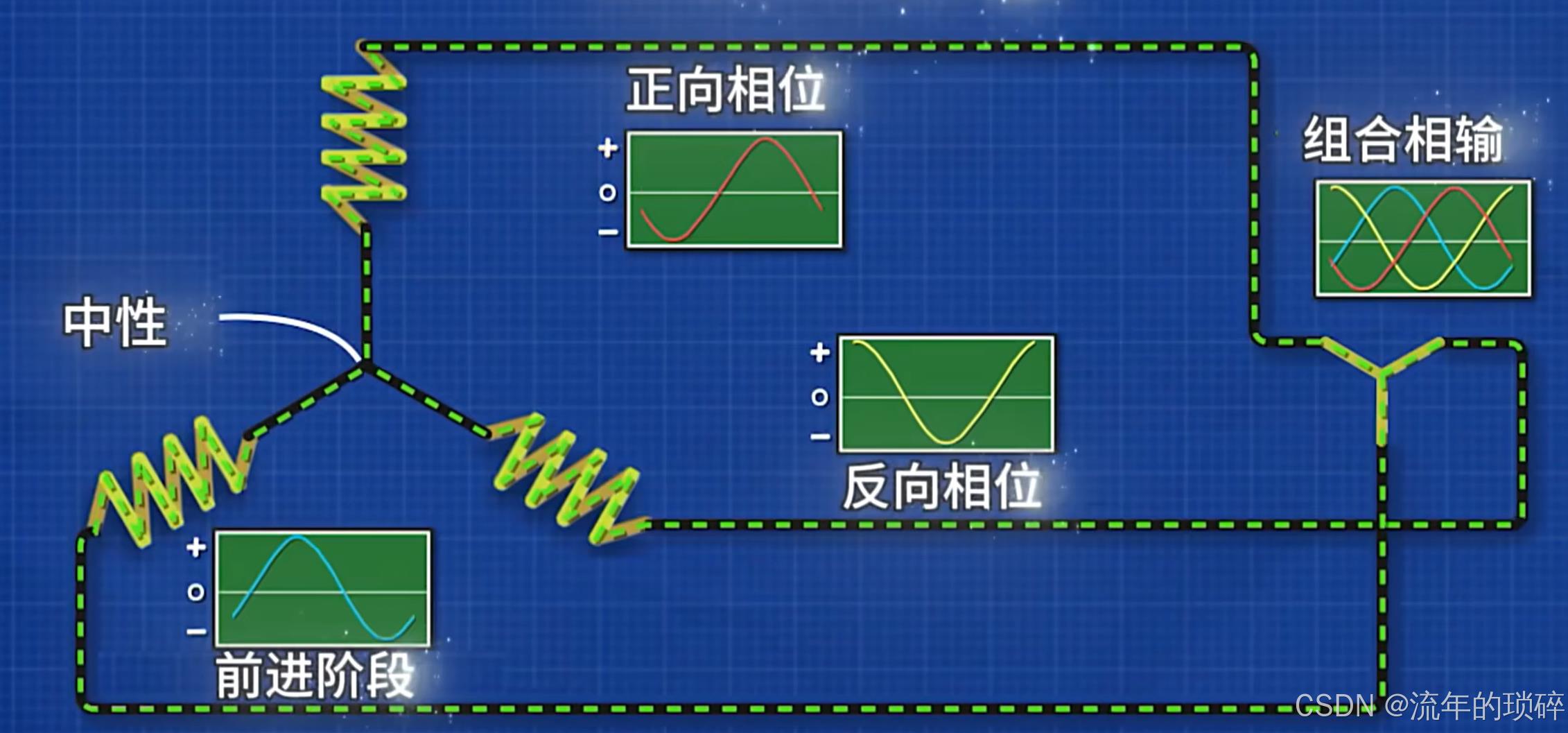

对于星形接线方式（三角形接线方式同理）：

那么怎么让这三相交流发电机输出直流电呢？需要加一个全桥整流器。

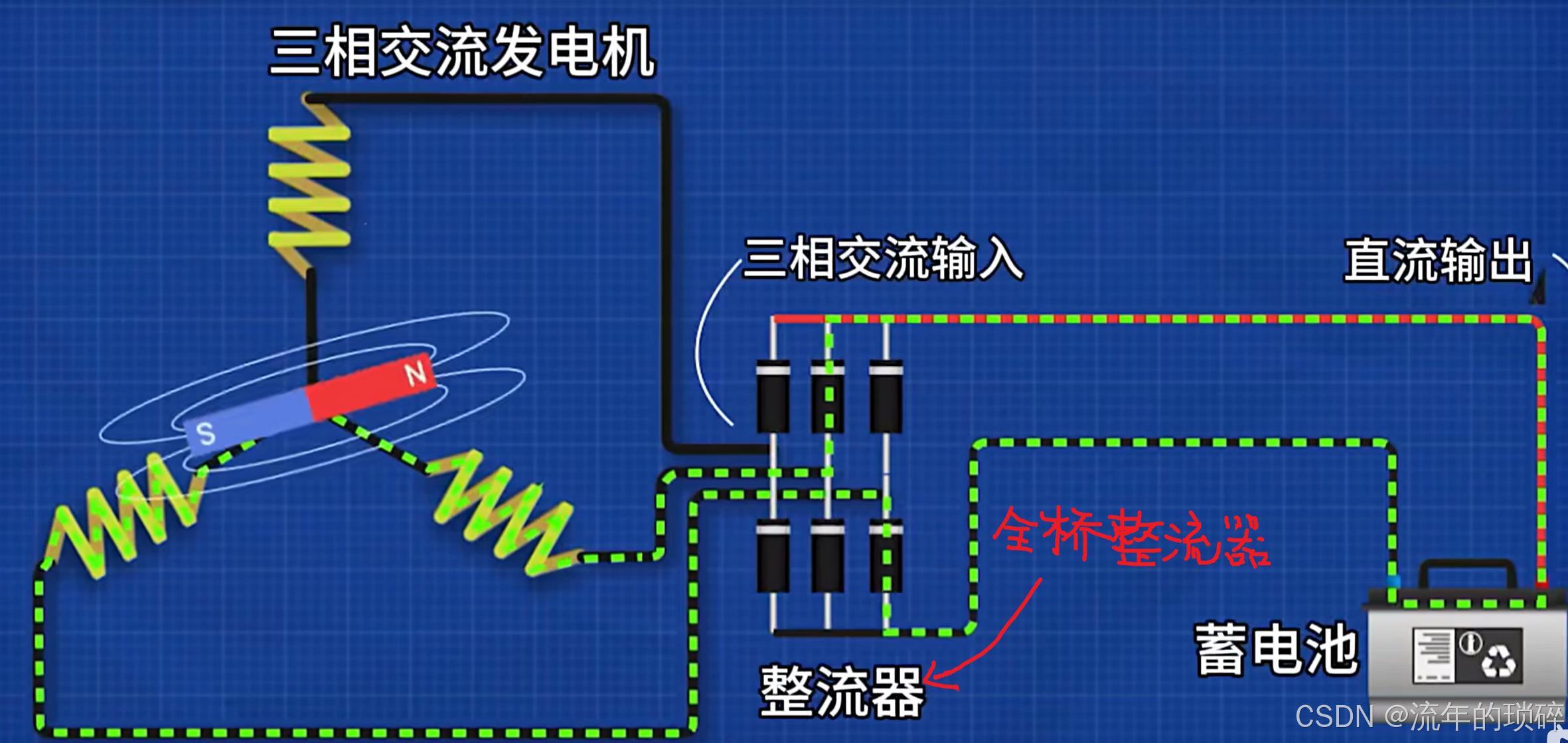

好了点到为止，现在来看看三相交流发电机的内部原理图吧，如果最开始直接看，可能会很懵逼，现在看就会好很多。

（4）交流电动机

啊哈，终于到了交流电动机了，其实对我而言，只需要稍微了解一下交流电动机就行了，甚至根本不需要了解交流电动机——到目前为止，从来没有玩过也没用过甚至都没听说过交流电动机！！！！
看了好久的参考视频，我发现，交流电动机其实没啥好看的，确实用不上啊。
交流电动机基本上都是三相的，我觉得应该称为三相交流电动机。如果默认三相的话，简称交流电动机也不是不行。
交流电动机可以分为交流同步电动机和交流异步电动机。

交流同步电动机和交流异步电动机的区别就在于转子不同，而两者的定子相同，两者的定子都有三组线圈。
交流同步电动机的转子是一个电磁铁，即一个接上电的线圈。如果把电磁铁换成永磁体，那就称为永磁同步电动机。交流同步电动机的转速与定子所产生的旋转磁场的转速相同。
交流异步电动机的转子是一个闭合线圈，不需要接电，该转子由于处于定子产生的旋转磁场中而产生感应电流，因而具有磁场。所以，交流异步电动机又称为感应电动机。交流异步电动机的转速一直比定子所产生的旋转磁场的转速低（转子为了切割磁感线产生感应电流，所以转速要比定子的旋转磁场的转速慢）。

关于交流电动机的两个难点：
一、介绍上说，只要交流电动机通电，定子上的线圈所产生的磁场会形成一个旋转磁场。但我没看懂这个旋转磁场是怎么旋转的，旋转的速度是怎么计算的。我想这需要在三相交流电的一个周期内进行分析，我比较怕麻烦，也就不想去分析了，就当这会形成旋转磁场吧，我也对该旋转磁场的旋转速度没兴趣。
二、三相交流电动机应该要接三相电源，而我们家用电，似乎只有一路交流电输出，那怎么得到三相交流电源呢？
有三种方式：

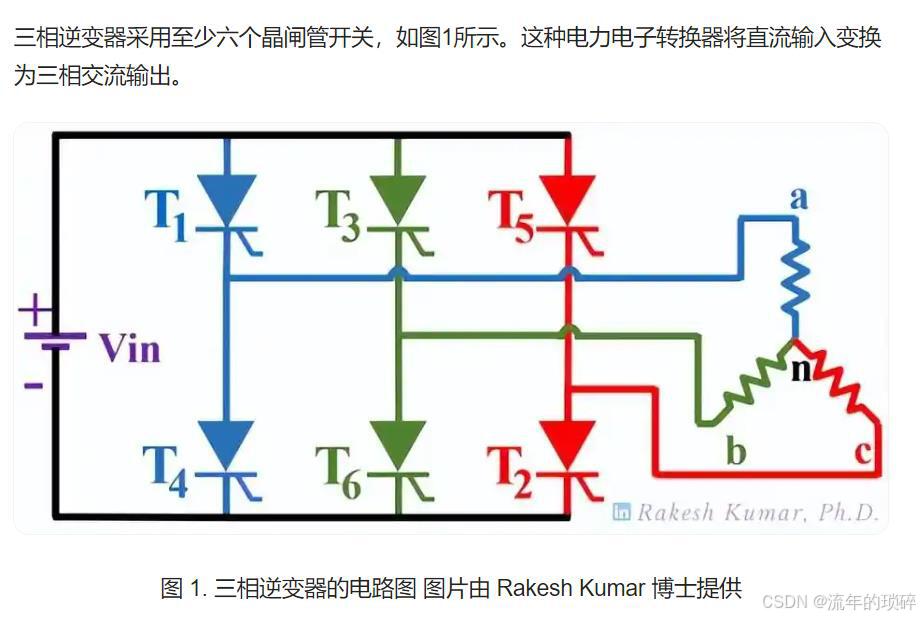

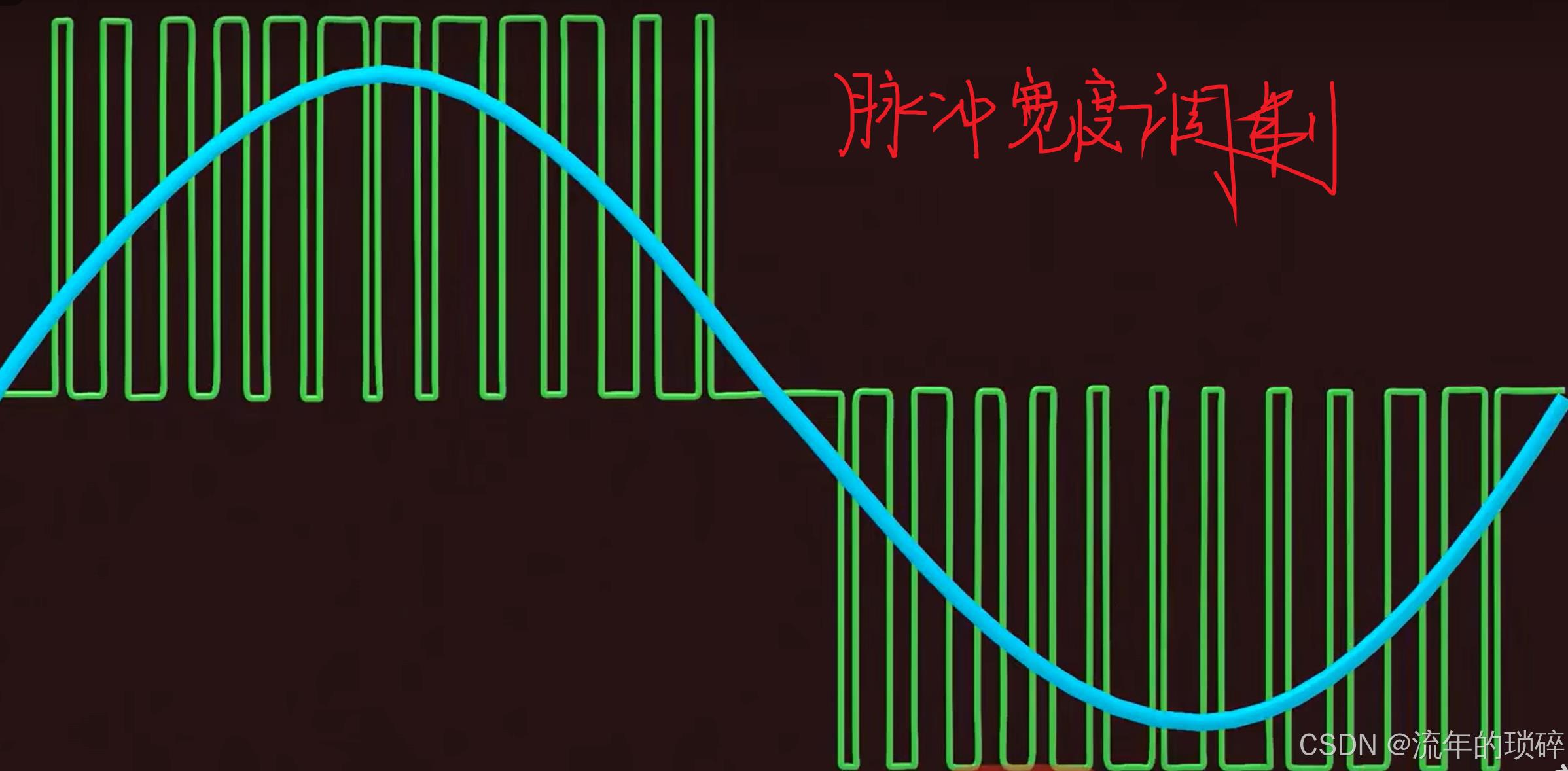

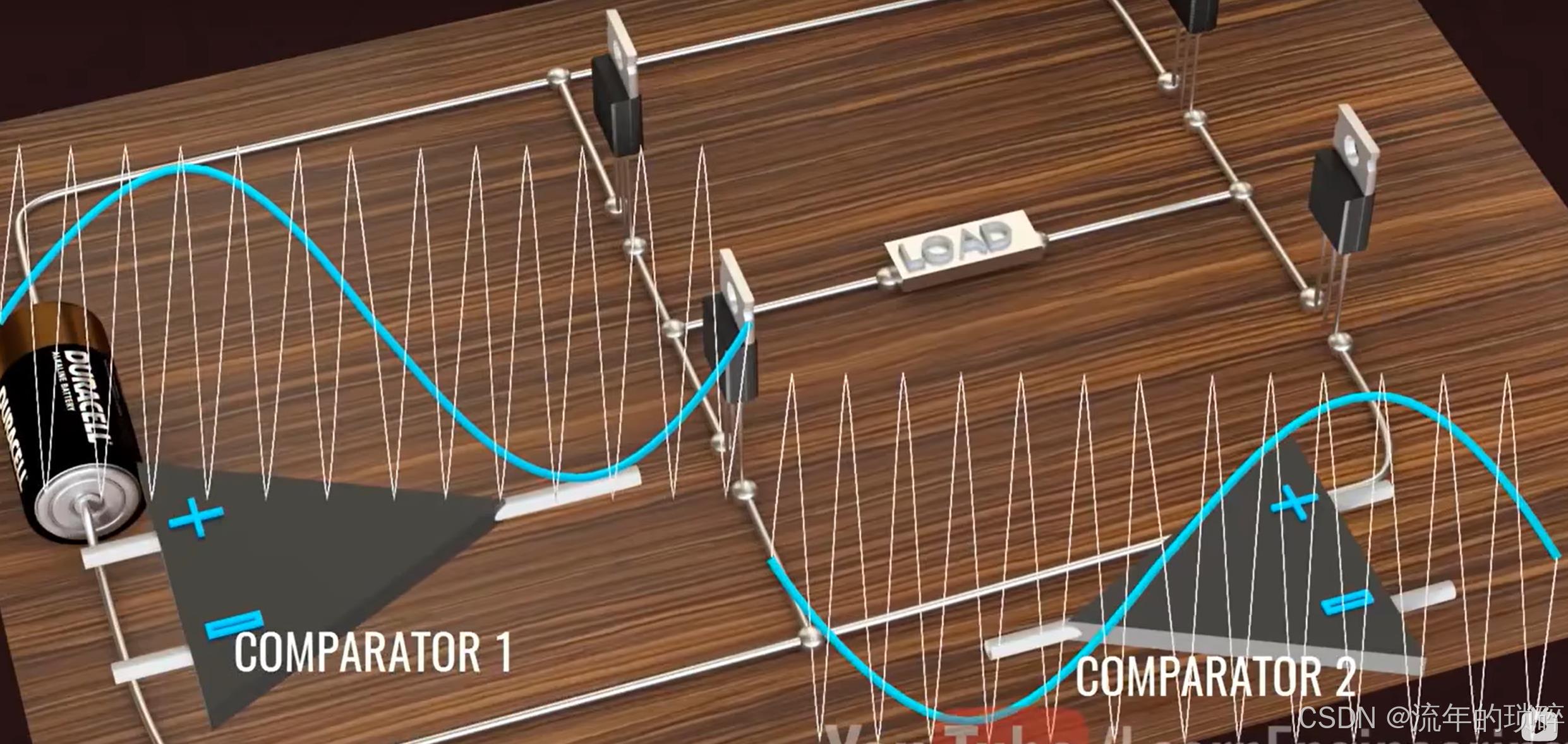

a、逆变器——时间太久都快忘了逆变器了。之前说到整流电路，这是我比较熟悉的，把交流电变为直流电吧。但逆变电路就很少用了。逆变电路就是把直流电变为交流电。我平时都不用交流电，所以，都快全忘光了。通常的逆变电路只能产生方波，如何产生类似交流发电机那种正弦波呢?需要用到一种叫做“脉冲宽度调制的技术”——通过一个比较器，比较输入的正弦波信号和三角形波信号（那么去哪找正弦波信号和三角形波信号呢？？好像模电里面有）。



b.单相变频器
标准的单相变频器是单相进，三相出，而这里的三相输出是不会超过电源电压的，如果是单相220V输入，那么输出是三相220V
c、采用交-直-交的电路结构

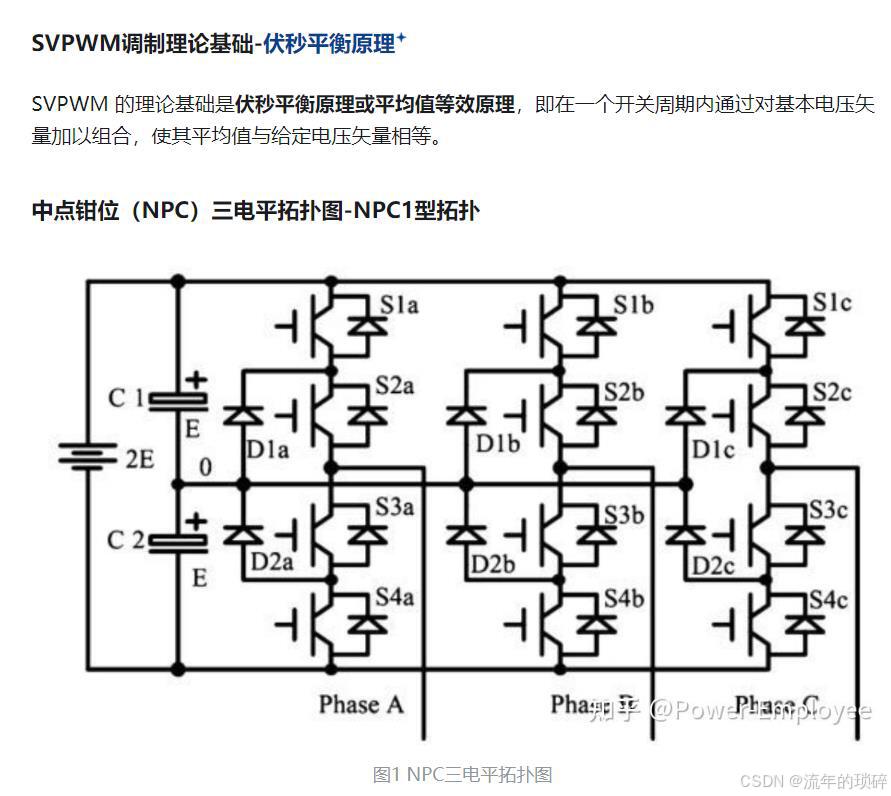

‌采用交-直-交的电路结构‌：这种方法使用SVPWM空调矢量算法调制控制技术，将普通的单相电转为工业用的三相电。这种方法适用于各种类型的负载，但技术复杂，成本较高。‌
注：SVPWM空调矢量算法，看起来好复杂的样子。

结语

哈哈哈，今天看起来很乱啊。其实我只想知道交流电动机是咋回事罢了，因为好奇心和求知欲的驱使，又去补充了一些没完没了的知识。
简单总结一下：
1、直流电机：直流发电机和直流电动机（之前我以为没有直流发电机）
交流电机：三相交流发电机和三相交流电动机（之前我以为没有交流电动机）
2、交流电动机在一定程度上跟直流电动机一样，通电就可以转。但有些交流电动机需要特殊的启动方式。
3、啥时候咱也能亲手玩玩交流发电机啊。
