三极管PNP与NPN+MOS管nMos和pMos

1 NPN和PNP的区别

(1)图示

对于NPN管来说,两个N的占比是不同的,集电极的N占比要大一点
在这里插入图片描述

(2)电流方向

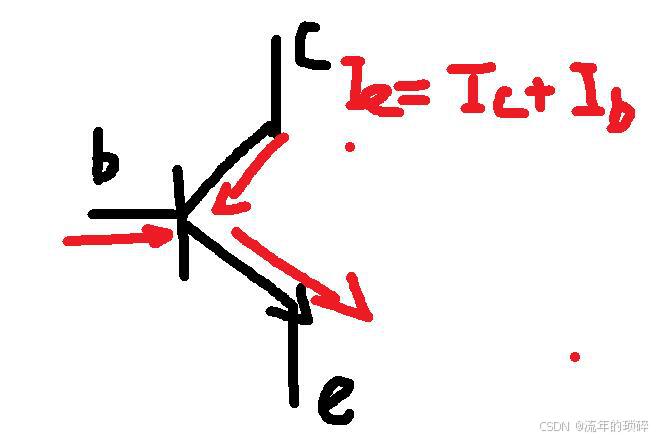

对于NPN,集电极电流Ie 和基极电流Ib汇流与发射极

在这里插入图片描述

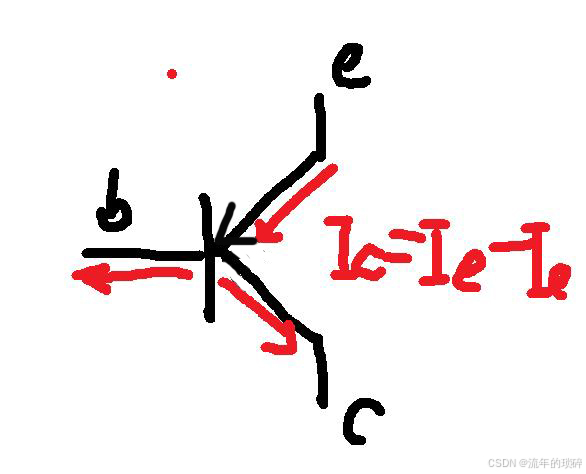

**对于PNP 发射极电流分流为基极电流和集电极电流。

在这里插入图片描述

(3)如何驱动

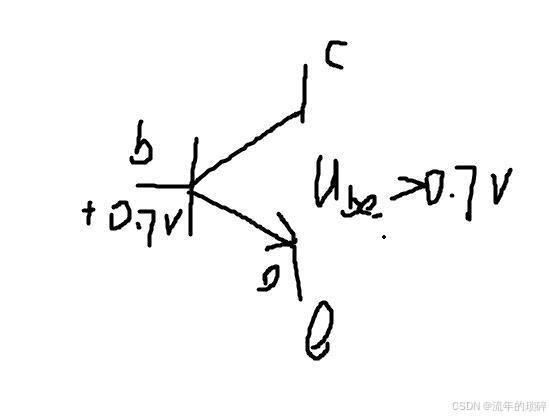

对于NPN,只要基极定压比发射极电压高0.7V就可以使得NPN导通

在这里插入图片描述

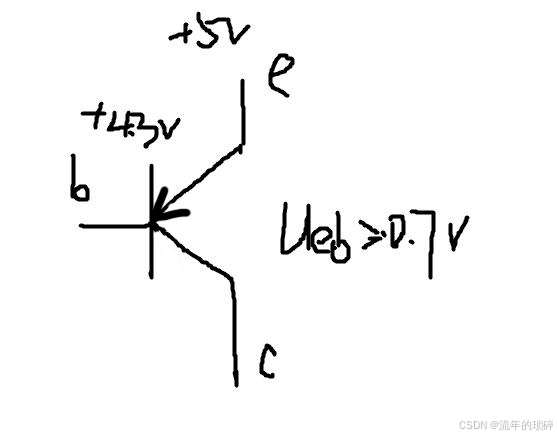

对于PNP,只要发射极电压比基极电压高0.7V就可以使PNP导通

在这里插入图片描述

(4)经典驱动图

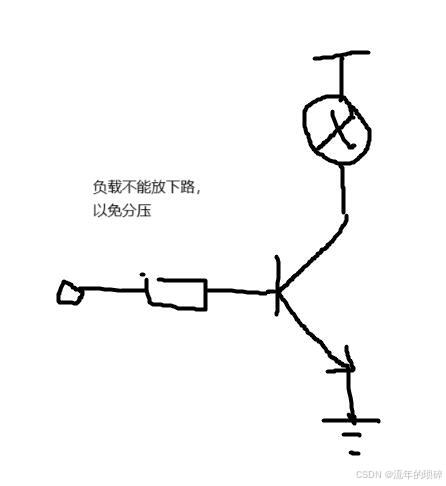

对于NPN,负载要接到上游而不能接到下游,因为NPN的导通条件是基极和发射极的压差为0.7V,如果把负载放在下游,负载就会分压,使得NPN的导通电压差在0.7V的基础上要加上负载的分压值。

在这里插入图片描述

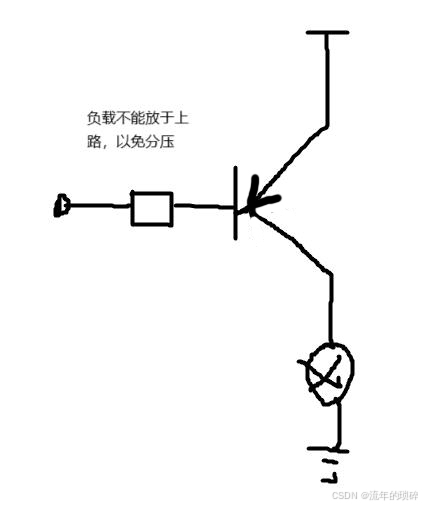

对于PNP来说,负载只能放在下游而不能放在上游,因为PNP的导通条件是发射极和基极的压差为0.7V,如果把负载放在上游,PNP的导通电压差得在0.7V的基础上加上负载分压值

在这里插入图片描述

总结,NPN是控制电流能否接地,是控制下游;PNP是控制电源能否接过来,是控制上游。
小技巧,为什么NPN的箭头方向是指向由基极指向发射极,而PNP的箭头方向是由发射极指向基极,
因为对于NPN来说,基极电流是流向发射极的——即流出
对于PNP来说,基极电流是由发射极流入的——即流入

2 nMos和pMos的区别

(1)无论是NMOS还是PMOS,他们的源极都是接电源的。

G——栅极
S——源极
D——漏极

(2)NMOS一般用作下管,做低端控制,负载接在上端;PMOS一般用作上管,做高端控制,负载接在上端。但由于PMOS造价高、导通阻抗大,在有些应用场景,会用NMOS来替代Pmos。使用NMOS来替代PMOS的一个方案——自举电容。

在这里插入图片描述

1、如上图所示,对于NMOS,在第一张图中,负载接在电源这一端,当G极给高电平的时候,Vgs>0,所以NMOS导通(NMOS是高电平导通)。
而第二张图,G极同样给高电平,此时NMOS还没导通,所以Vgs>0,NMOS导通。但当NMOS导通的时候,因为D极直接接电源,此时D极电压大于G极电压,NMOS关闭。

2、如上图所示,对于PMOS,在第三张图中,负载接在地这一端,当G极给低电平的时候,Vgs<0,所以PMOS导通(PMOS是低电平导通)。
而第四张图,负载接在电源一端。G极同样给低电平,此时PMOS没导通,Vgs <
0,PMOS导通。但当PMOS导通时,因为S极直接接地,Vs = 0,此时Vgs = 0,所以PMOS关闭。

(3)NMOS的导通条件,栅极电压大于源极电压 即,Vgs>0(其实应该大于阀值电压)PMOS的导通条件,栅极电压小于源极电压,即 Vgs < 0 (其实应该小于阀值电压)。
(4)MOS管是电压驱动,所以MOS管导通时,栅极和源极之间是没有电流的。这一点与三极管区别很大,三极管是电流驱动的,所以当三极管导通时,基极和发射极之间是有电流的。

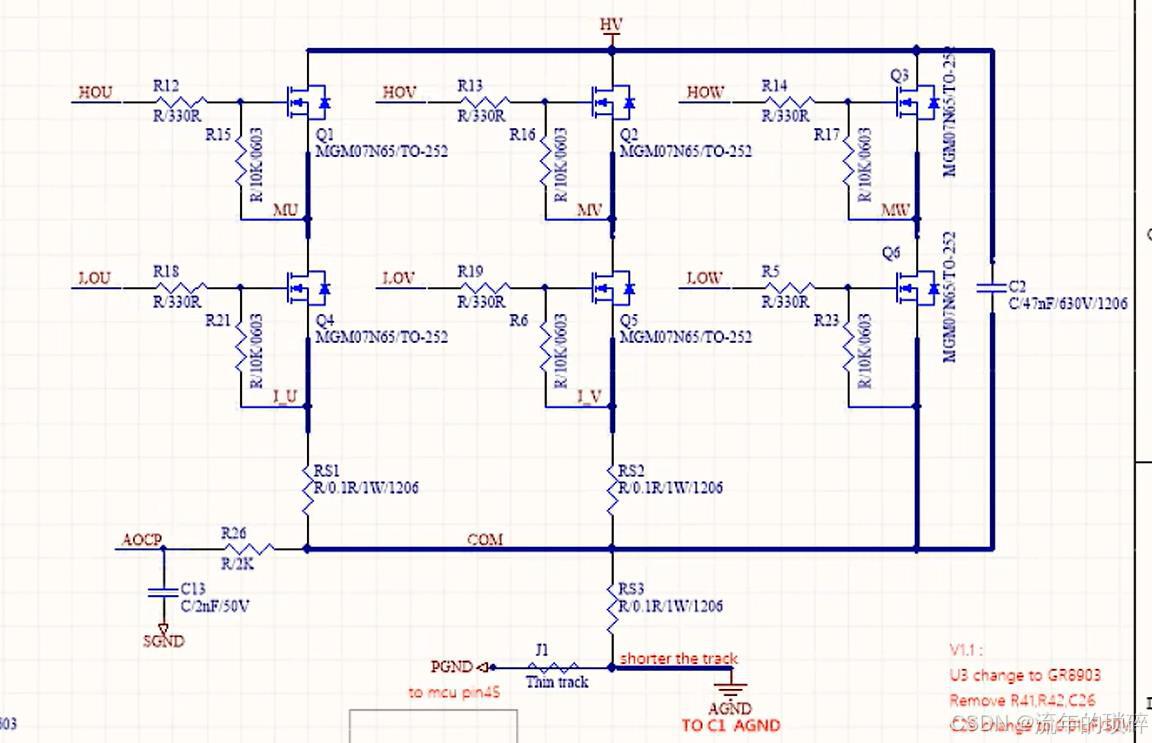

附录:直流无刷电机的驱动电路——用NMOS取代PMOS做上管,使用自举电容方案

在这里插入图片描述
