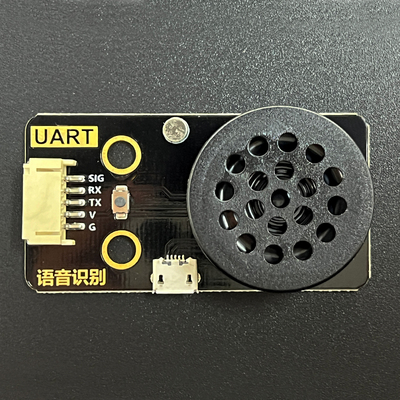

语音识别模块使用说明

购买链接～～～～

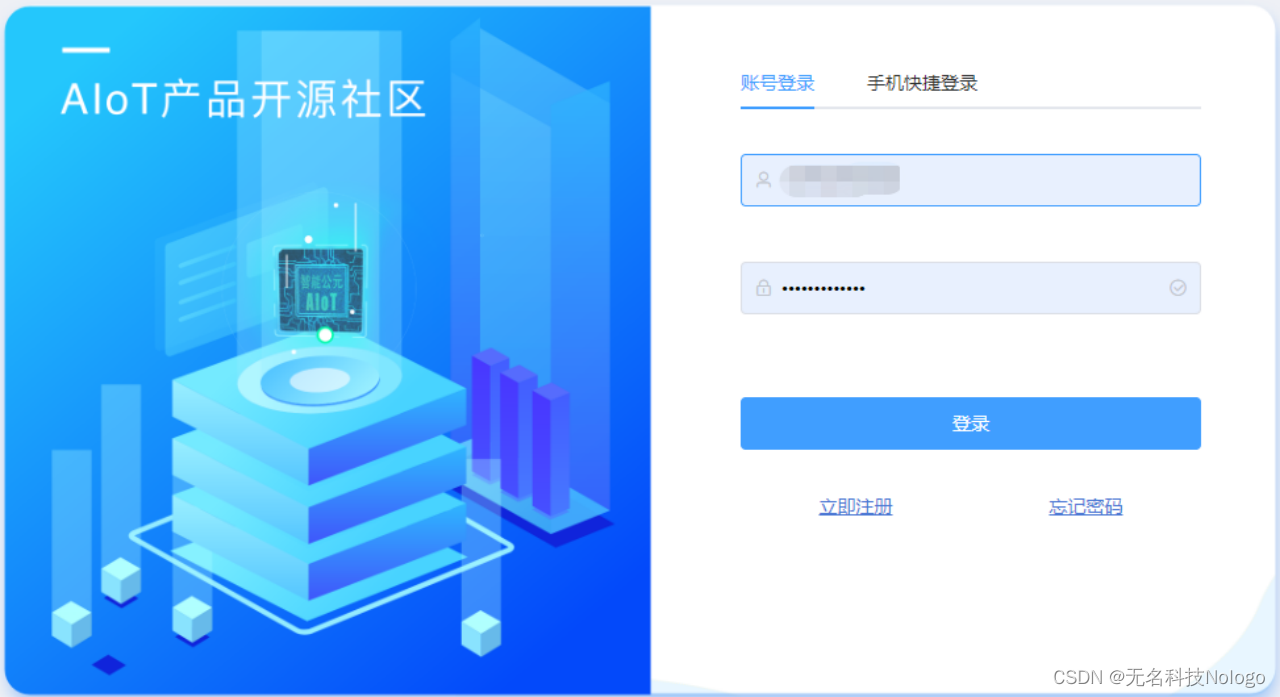

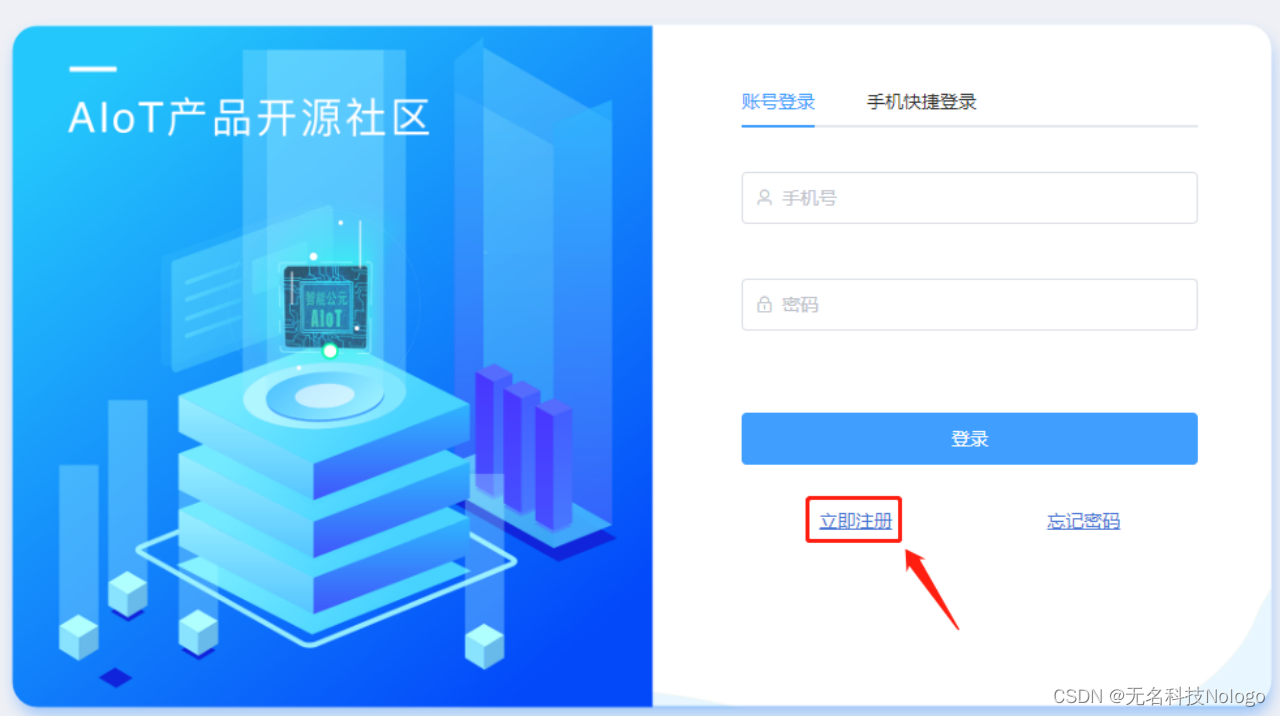

第一步：打开网址http://www.smartpi.cn/#/login注册账号

注册完成后输入手机号和密码进行登录

第二步：创建产品

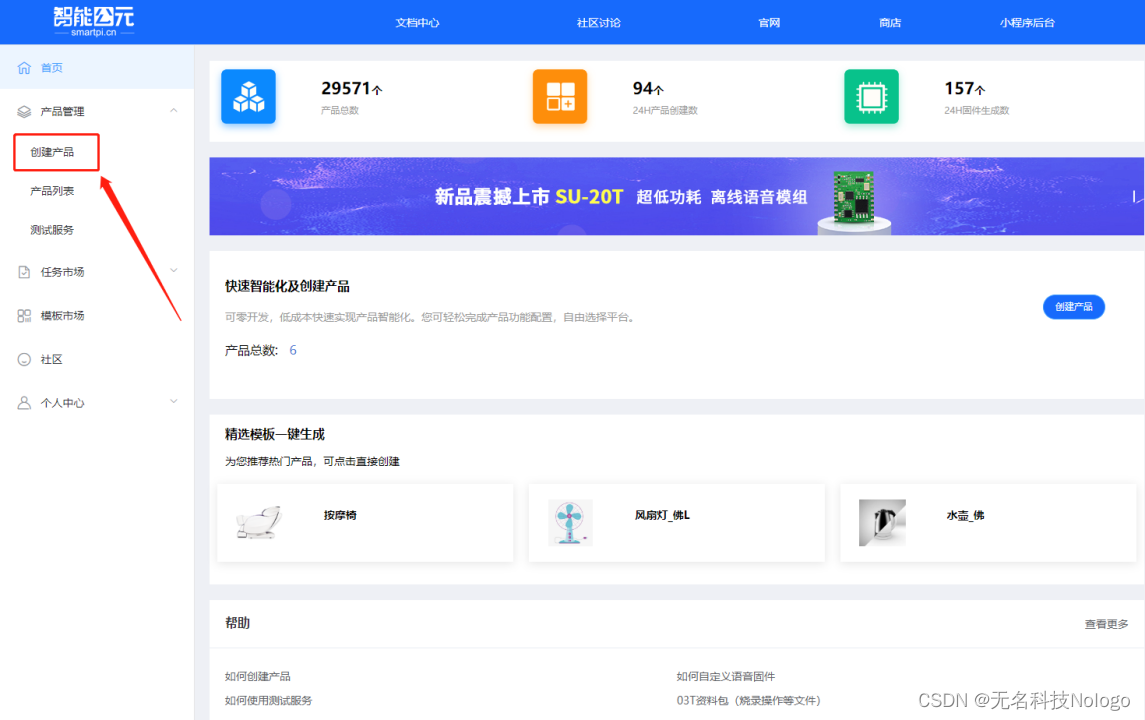

进入首页后，点击创建产品

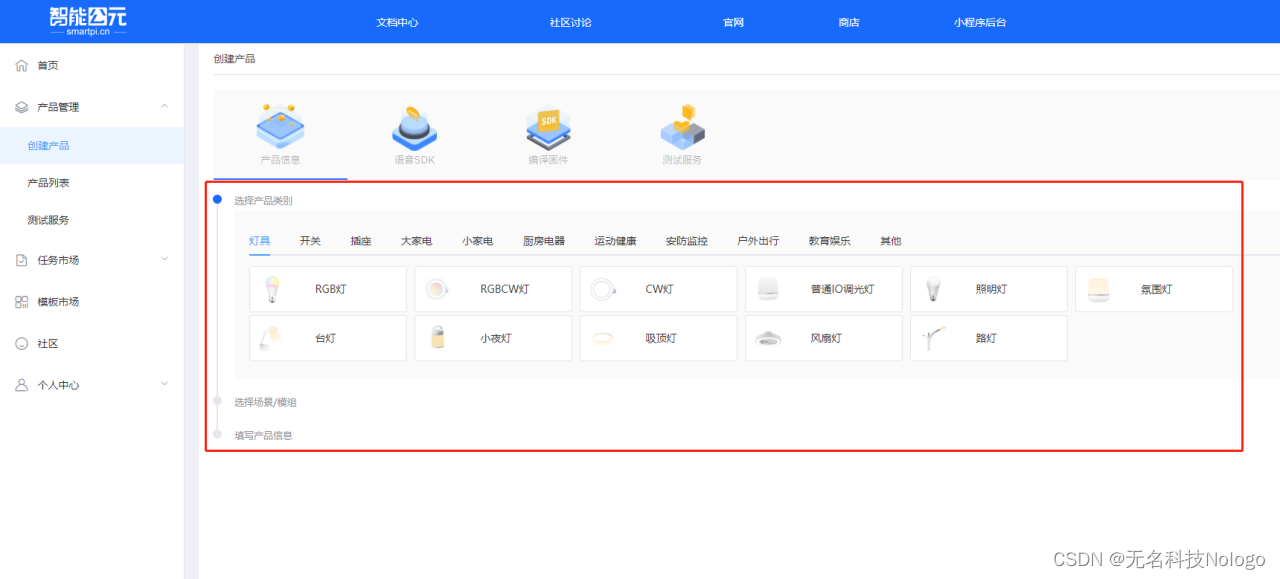

接下来选择产品类别，可以根据自己需求选，也可以就选第一个‘RGB灯’，教程选择RGB灯作为示例

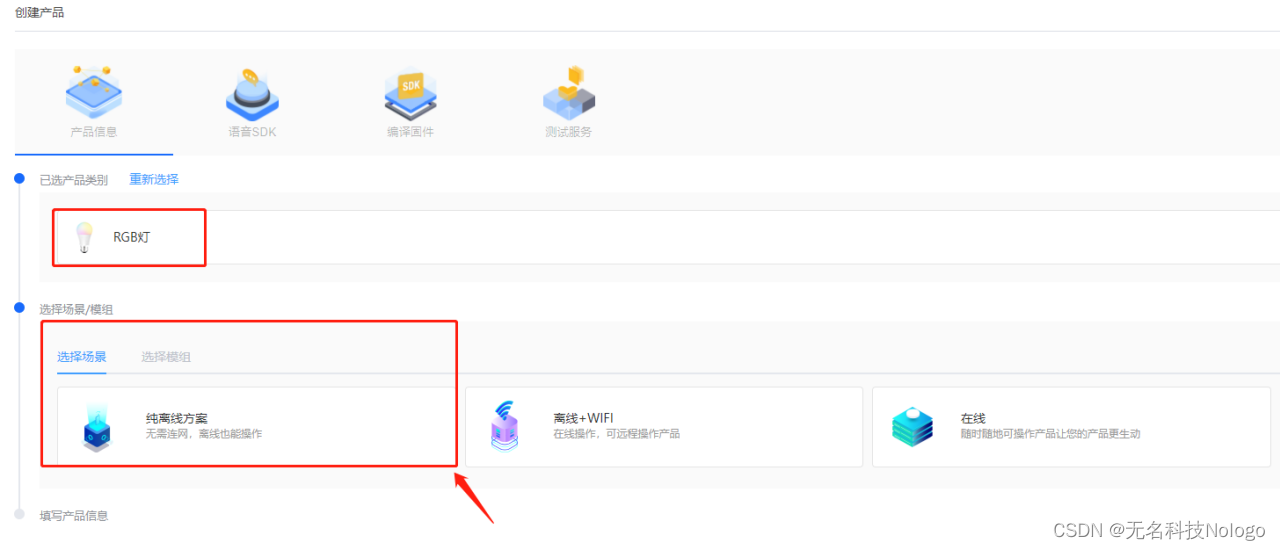

产品类别RGB灯，选择场景纯离线方案

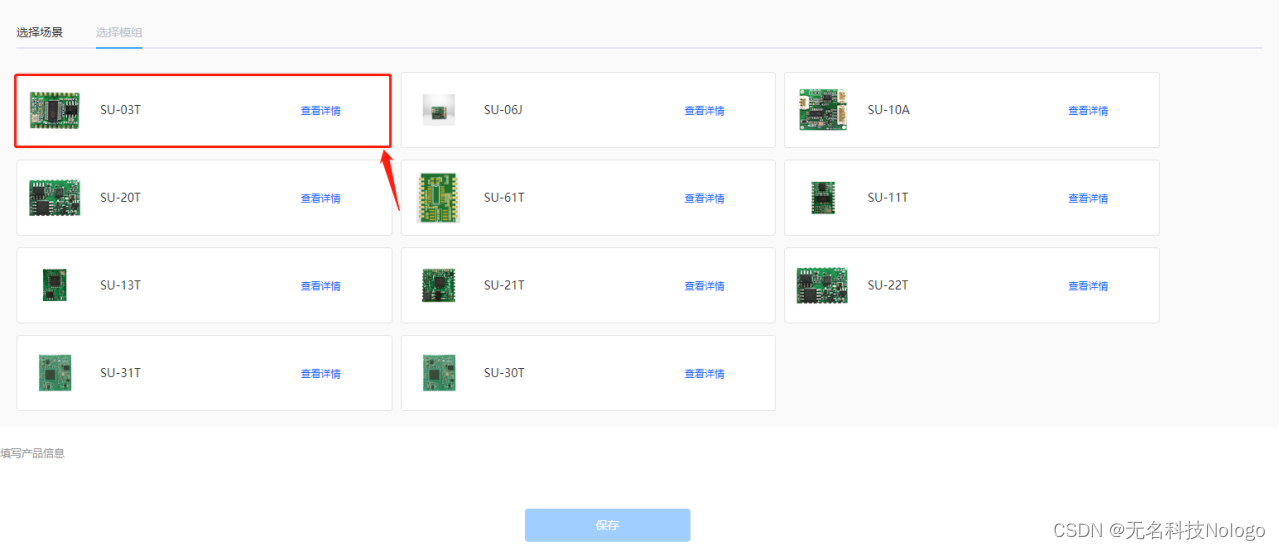

模组选择SU-03T

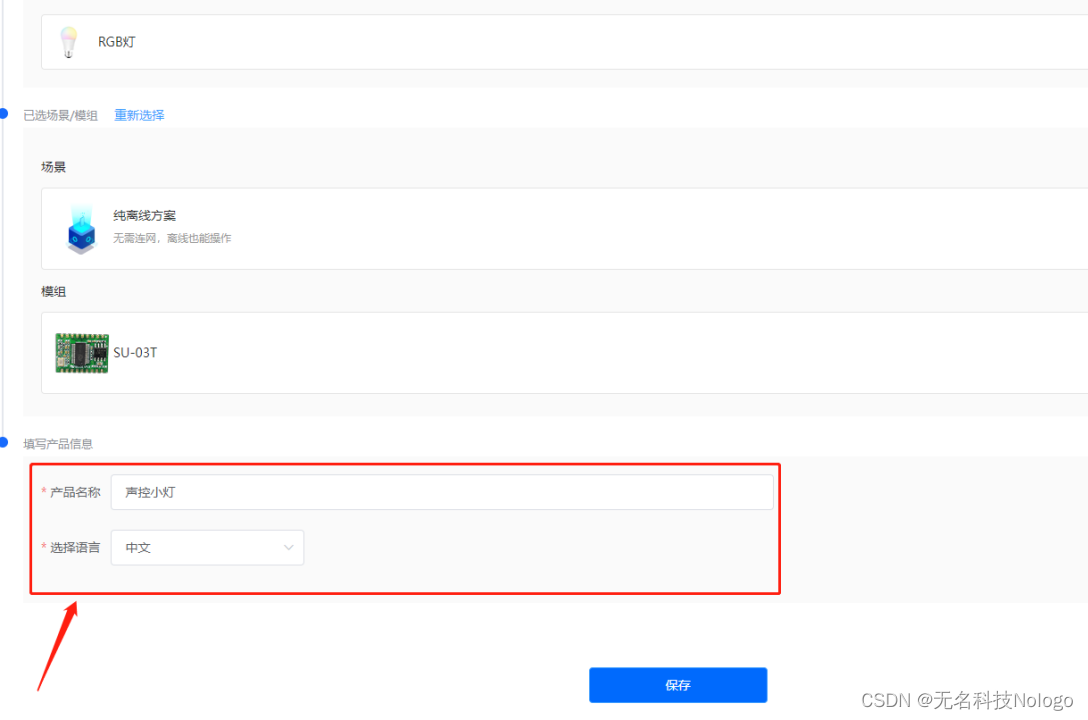

填入产品名称，选择语言（尽量选中文），点击保存进入下一步

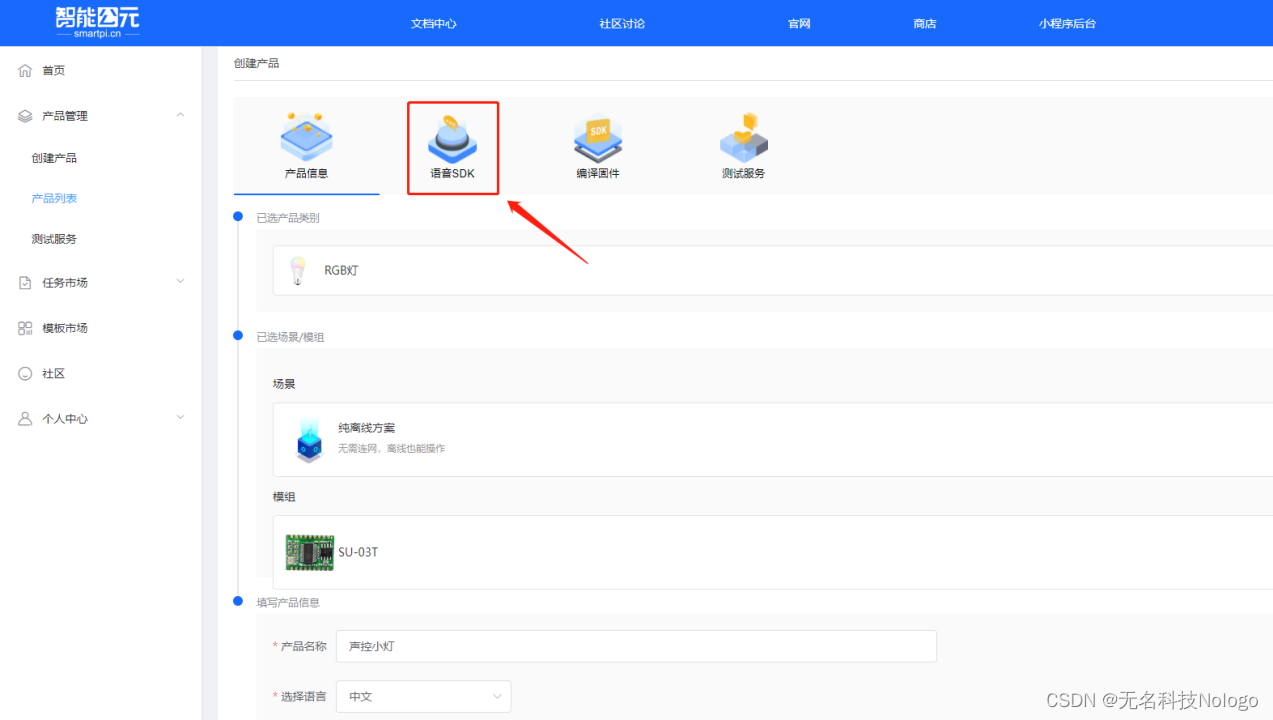

第三步：点击网页上方的‘语音SDK’

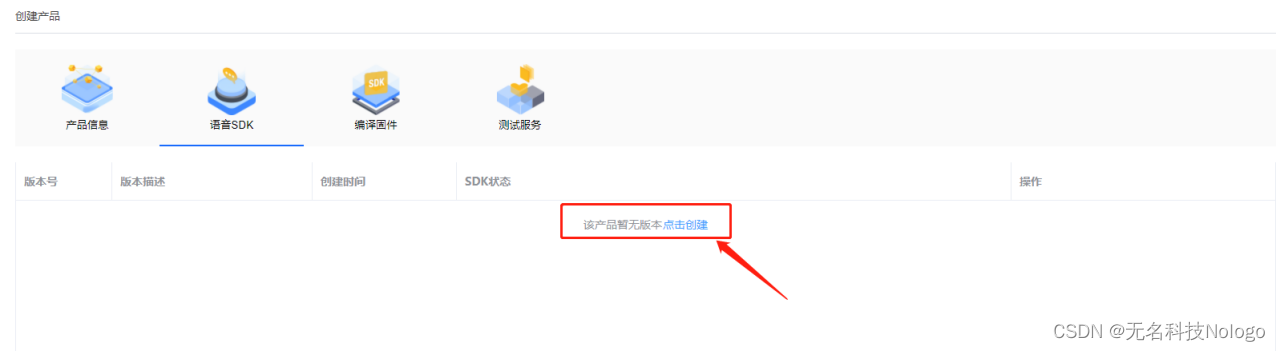

点击‘点击创建’

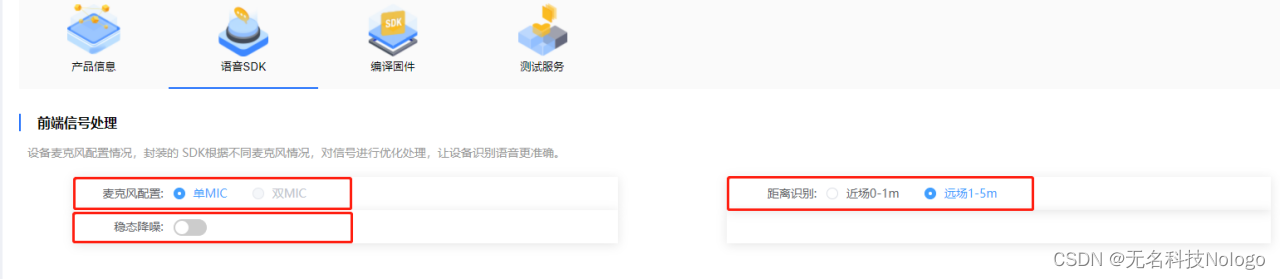

前端信号处理三个选项一般不需要改，如果灵敏度不够可以尝试修改识别距离或打开降噪

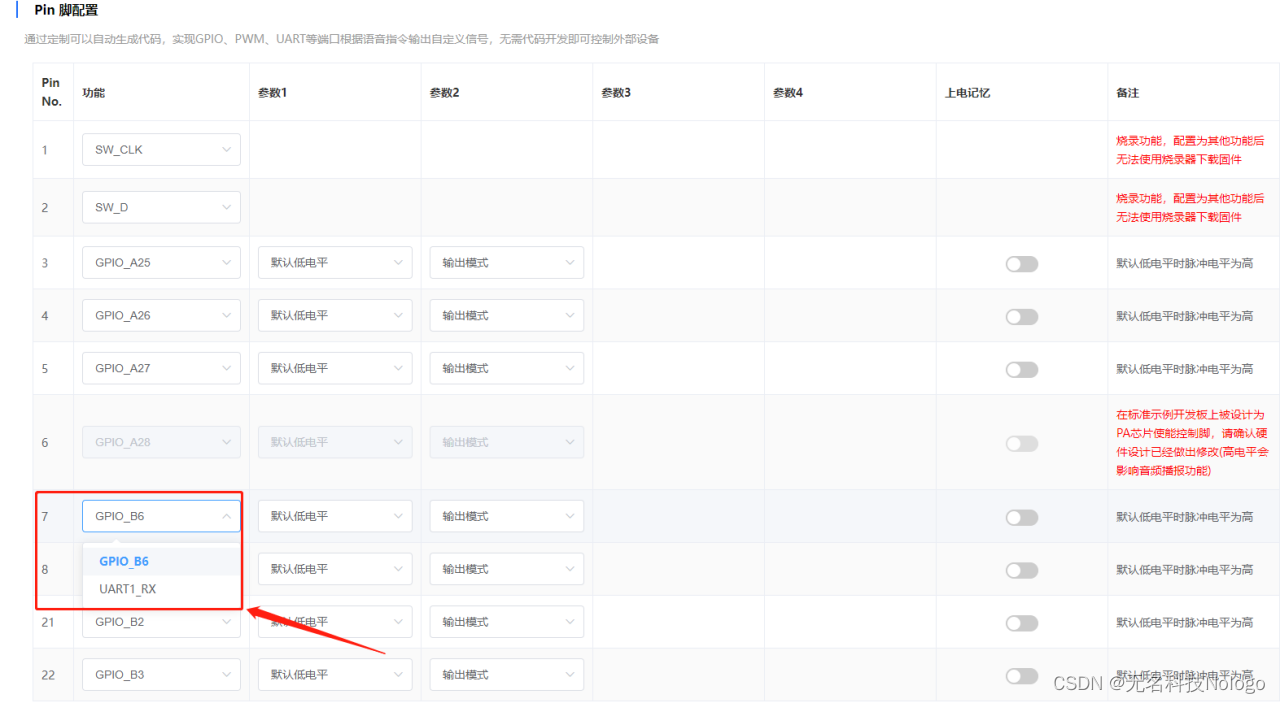

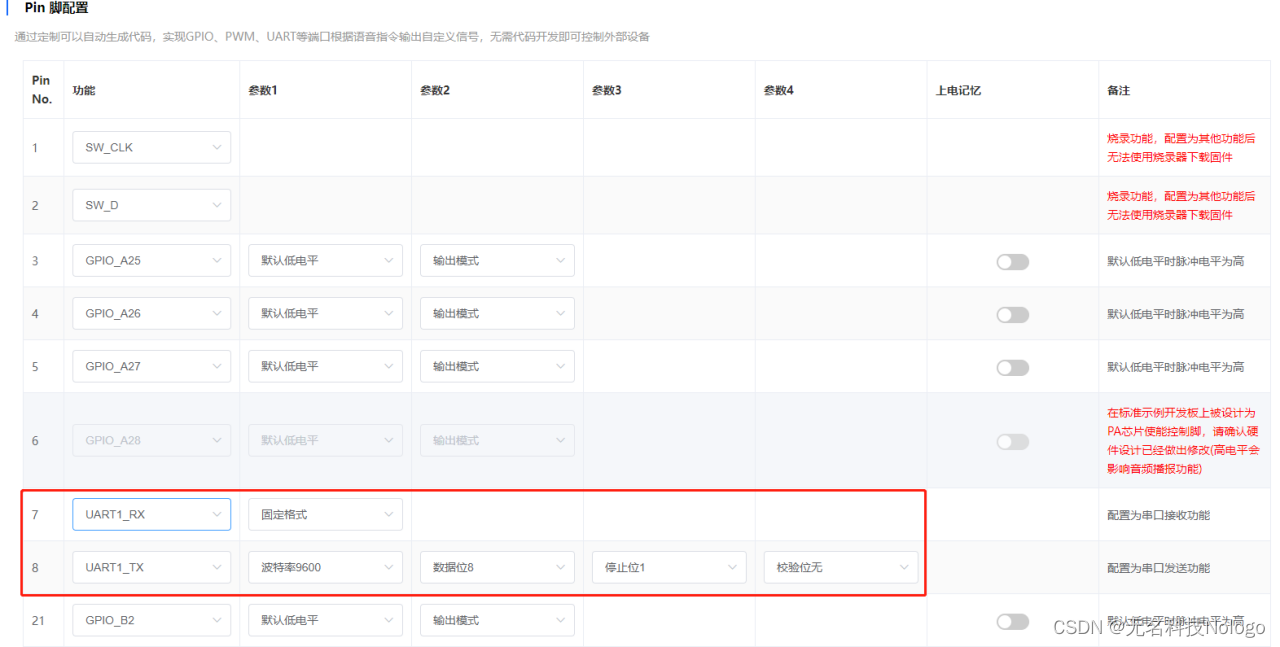

配置引脚，第七个下拉选择‘UART1_RX’，选择好后第8个引脚将自动设为‘UART1_TX’

其他参数选择默认即可，第二个波特率根据需求进行修改，与模块连接的主板串口一致即可

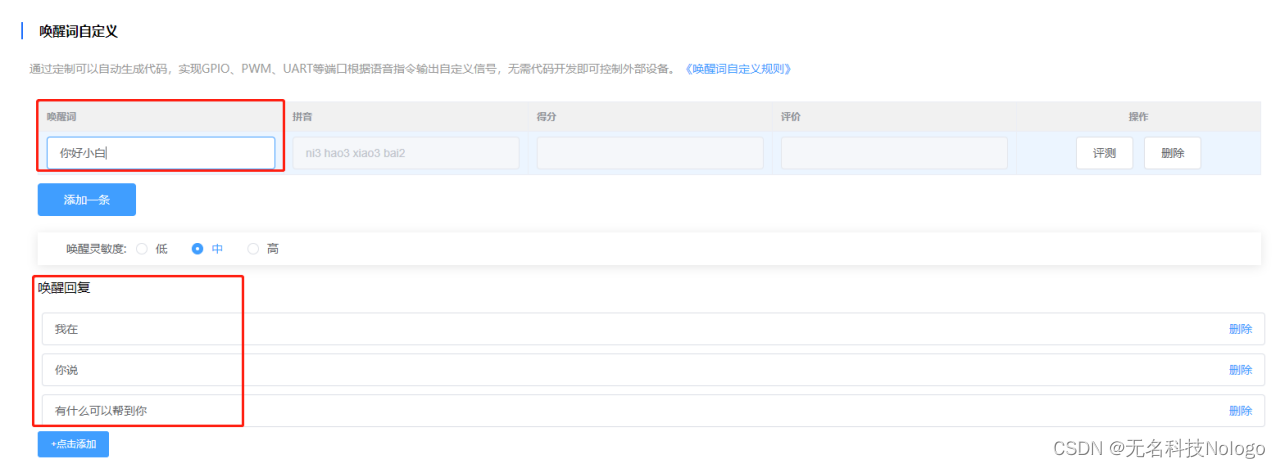

唤醒词和唤醒回复可根据自己需求进行修改，唤醒词是必须的，第一次配置可使用默认设置

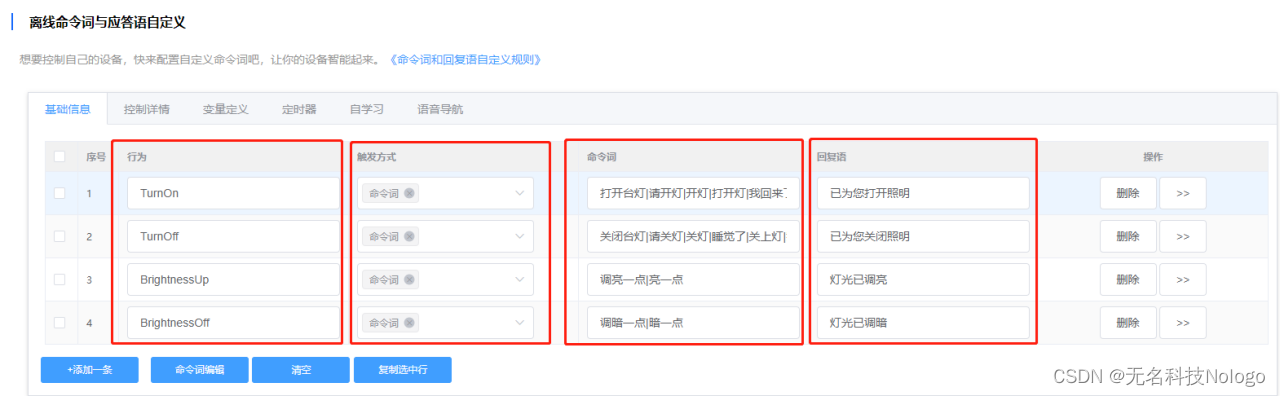

接下来配置命令词、回复语以及操作。第一个行为不能使用中文，可填入英文或拼音字母；第二个为触发方式，选择‘命令词’或‘串口输入’，命令词为语音识别的方式触发，‘串口输入’为模块从串口接收到信息时触发。第三个命令词为模块需要识别的关键词，如‘开灯’，意思一样的关键词使用‘|’进行隔开，比如‘打开灯|开灯’；回复语为识别到命令词后需做出的回复，比如识别到‘开灯’回复‘已开灯’。

点击控制详情

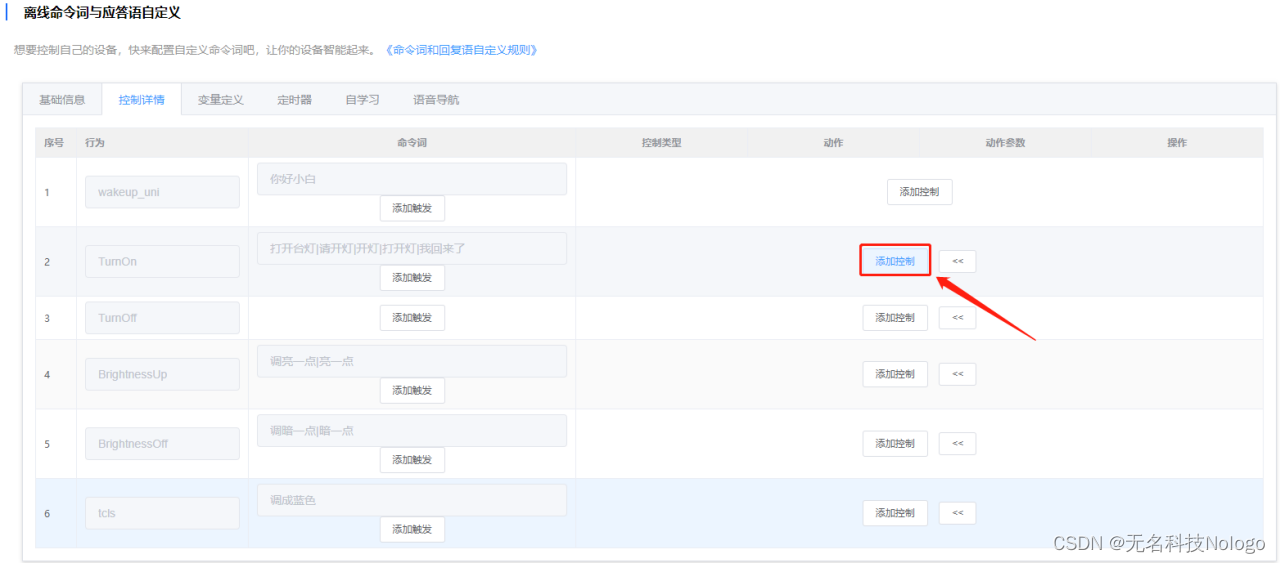

点击添加控制

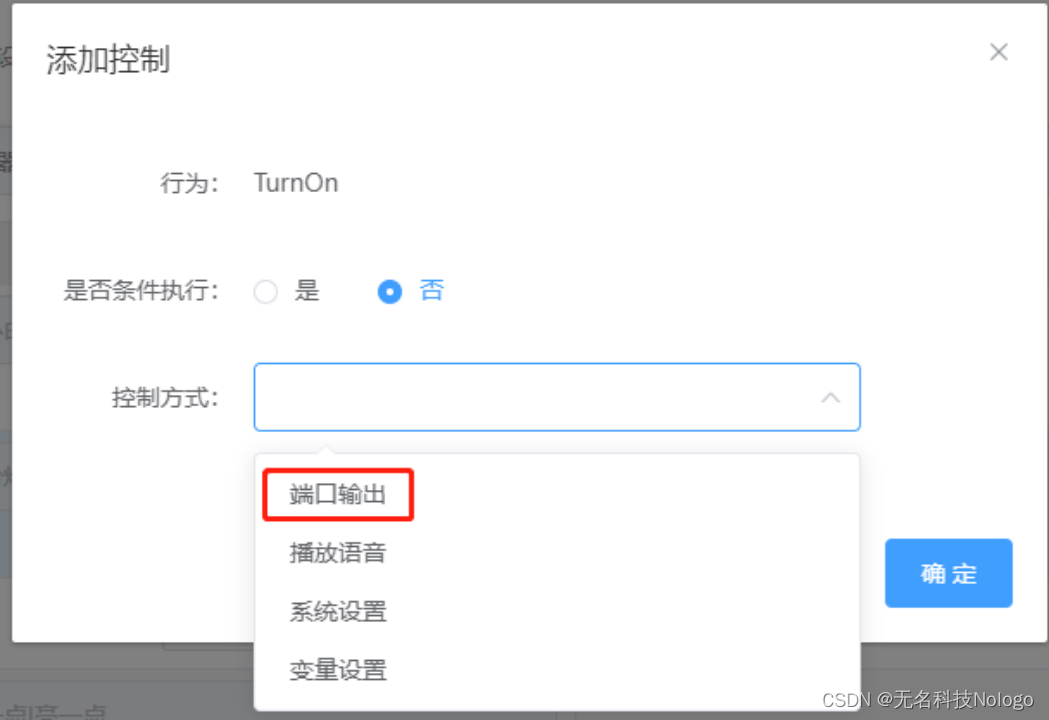

点击端口输出

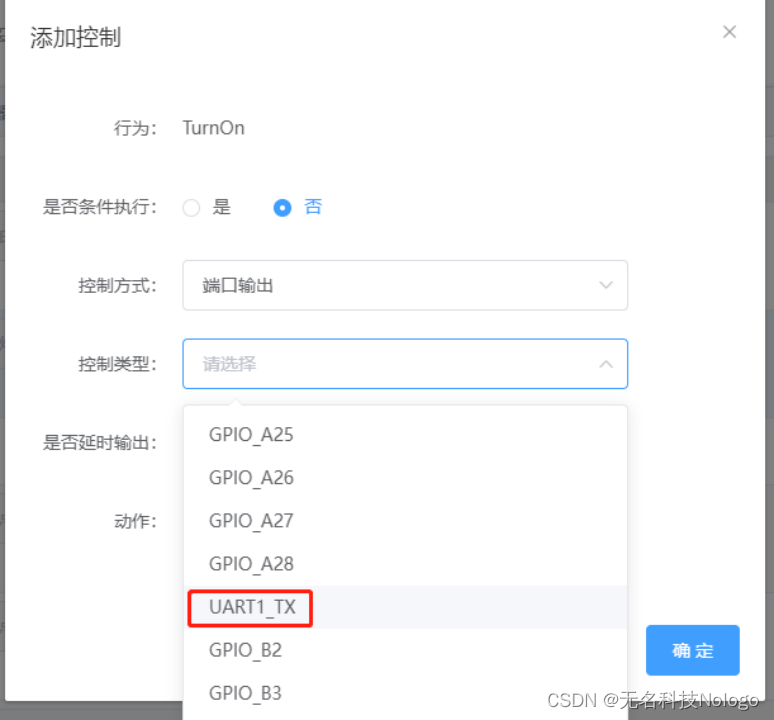

选择刚刚配置的UART1_TX

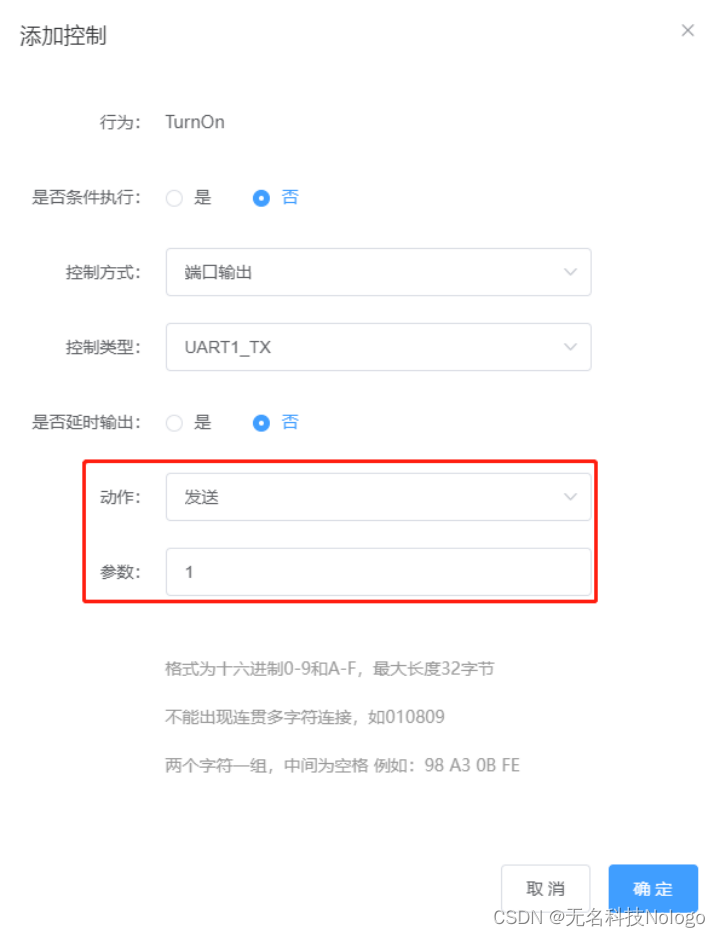

动作选择发送，参数填写十六进制数，可从1开始

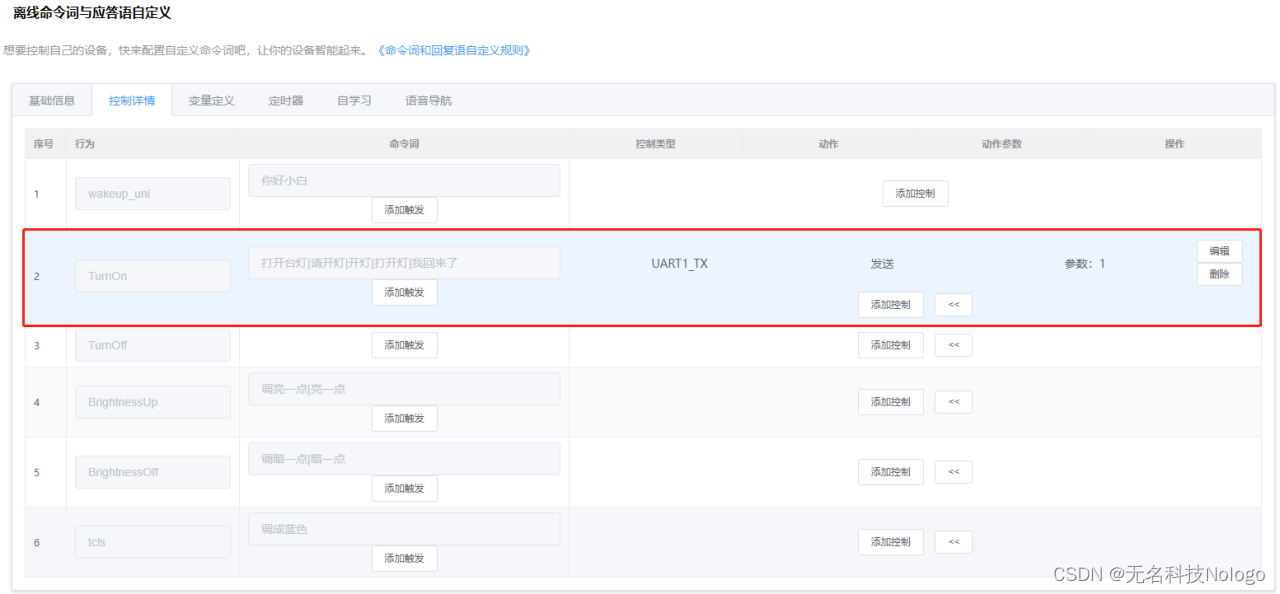

这一条命令就配置好了，当语音模块识别到‘开灯’、‘请开灯’等命令词时会回复‘已开灯’并通过串口发送数据‘1’

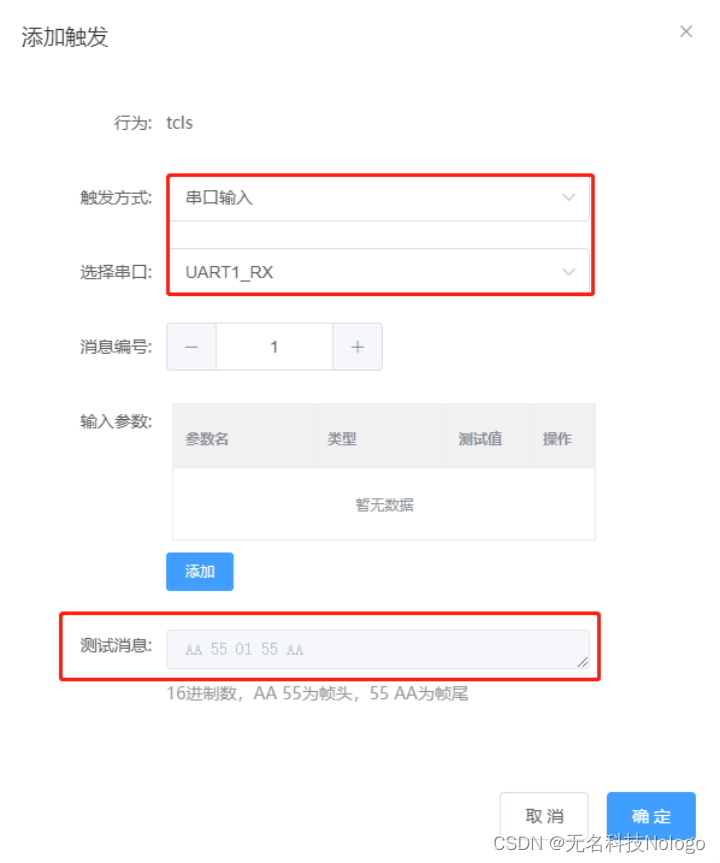

串口触发方式的配置，不需要可不配置，点击添加触发

选择触发方式：串口输入，选择串口：UART1_RX，消息编号1（不同行为，消息编号需不一样，从1逐渐递增即可），测试消息为收到该消息行为被触发，比如需要触发行为tcls，需要串口连接的主板通过串口发送消息AA 55 01 55 AA，其中AA 55为固定格式消息头，中间01为消息编号，55 AA为固定格式的消息尾

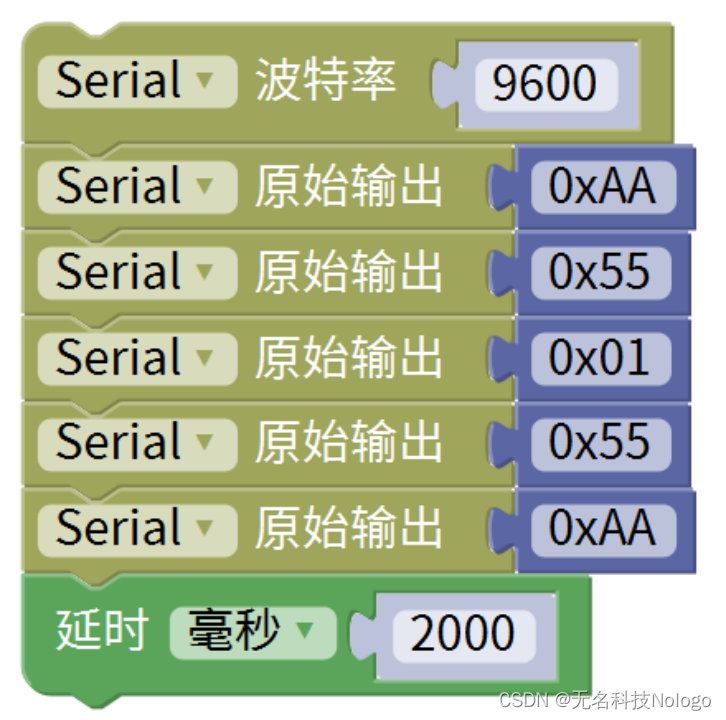

使用Mixly编程实例，延时2000ms为测试需要，实际使用中避免短时间内反复发送即可
Arduino代码，延时2000ms为测试需要，实际使用中避免短时间内反复发送即可

void setup() {
	Serial.begin(9600);
}
void loop() {
	Serial.write(0xAA);
	Serial.write(0x55);
	Serial.write(0x1);
	Serial.write(0x55);
	Serial.write(0xAA);
}

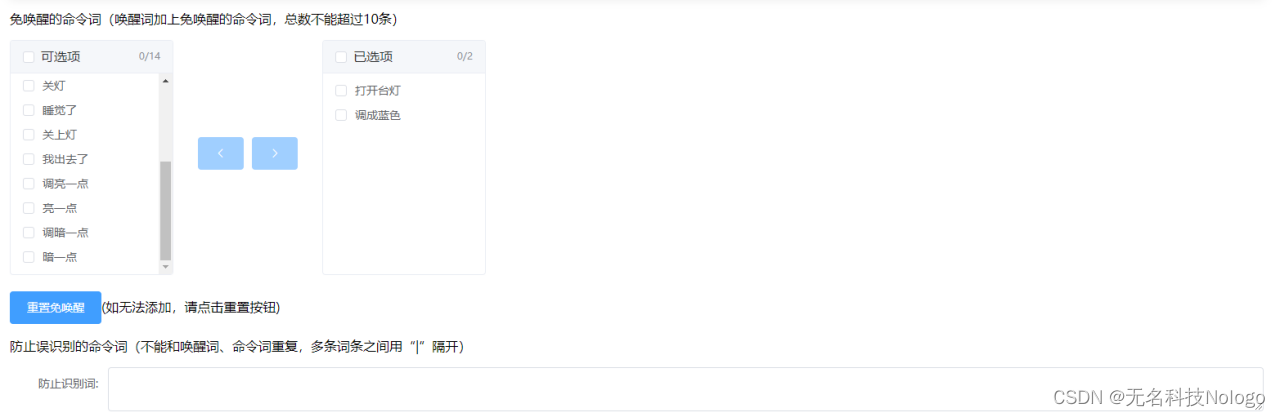

免唤醒词的命令词，选择后可不说唤醒词的情况下进行识别

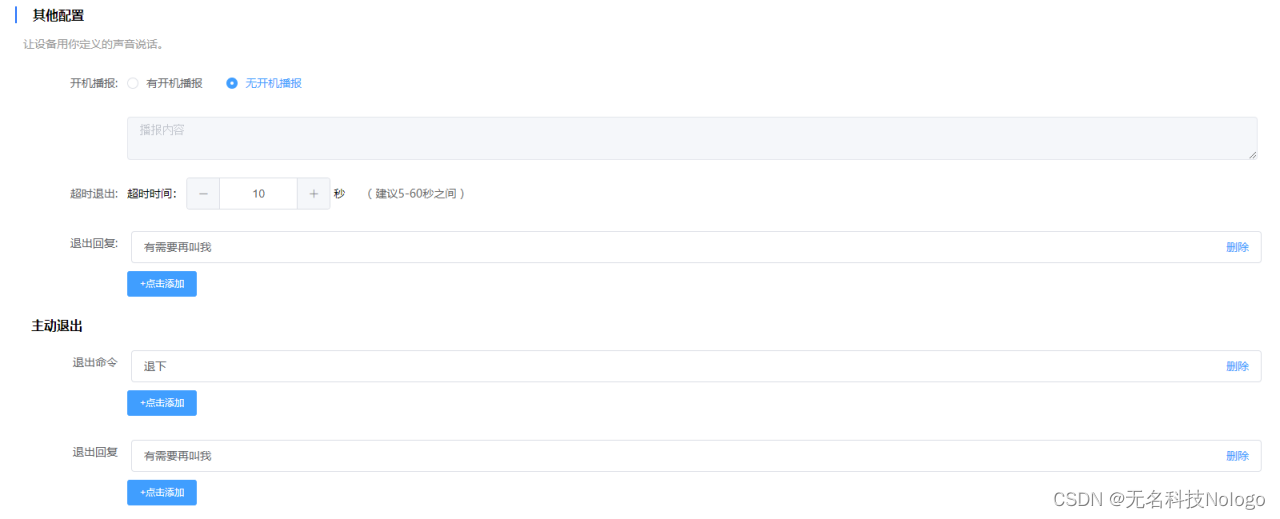

开机播报、退出回复和退出命令等根据需求进行设置

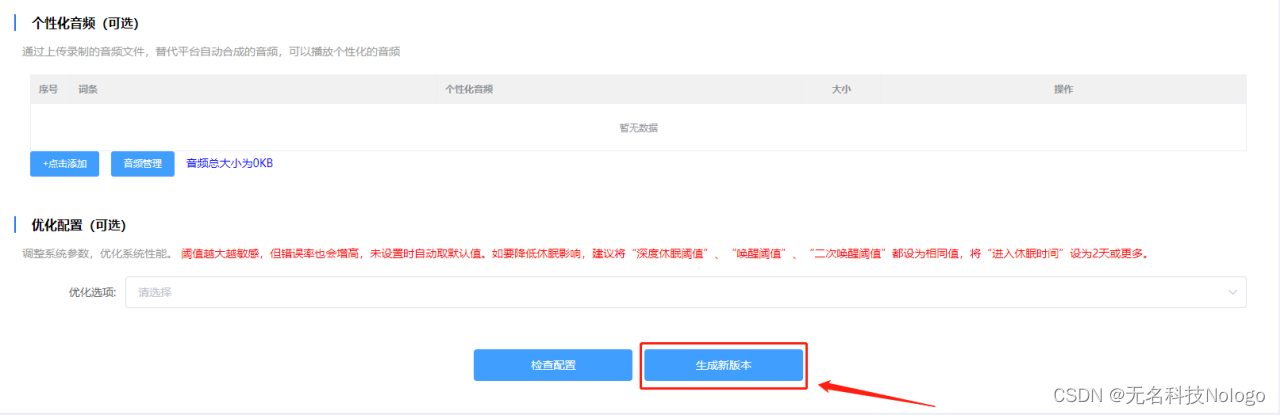

点击生成新版本

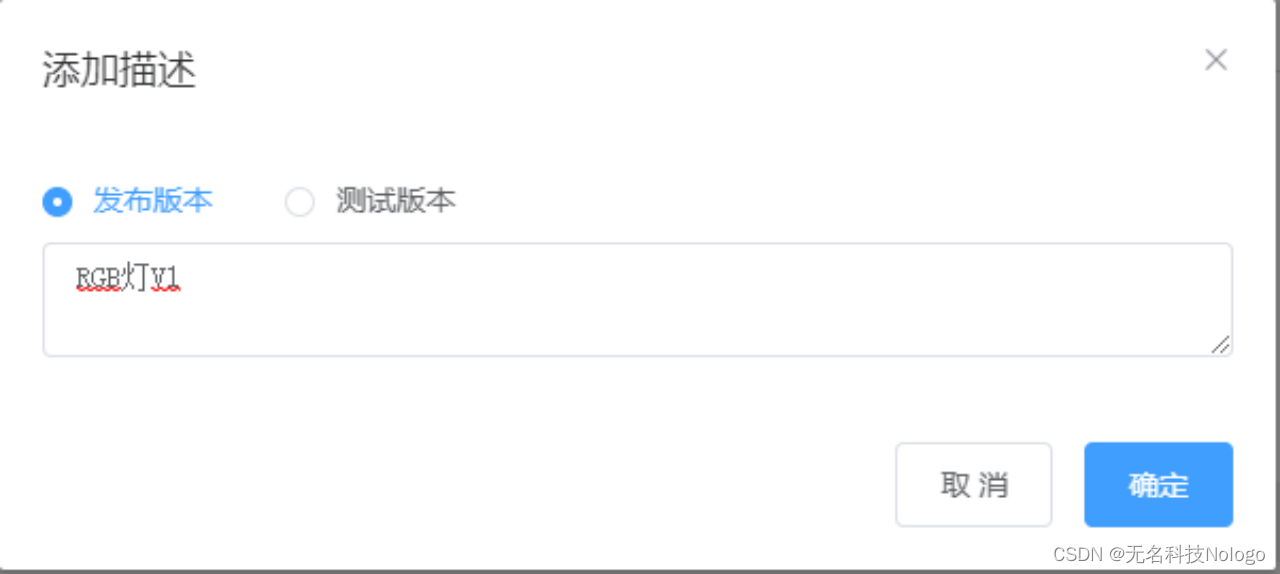

添加描述

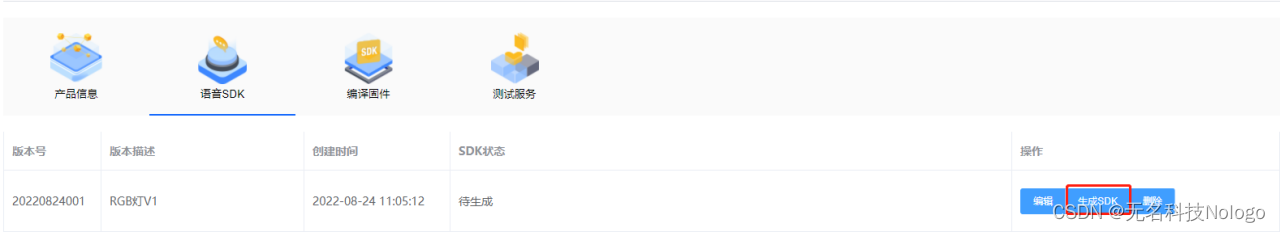

第四步：点击生成SDK，此过程需要30-45分钟，如果配置有问题可点击编辑再次修改

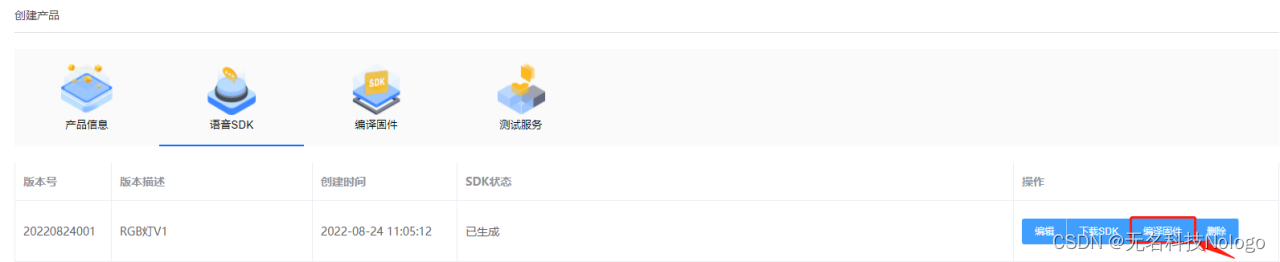

点击编译固件

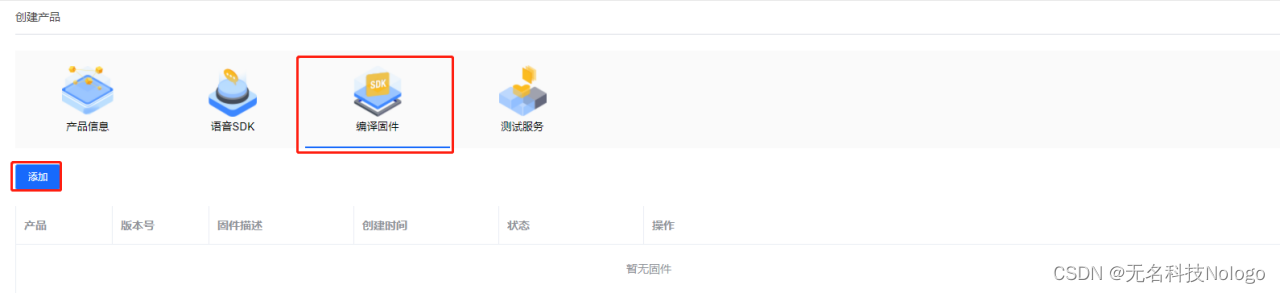

点击添加

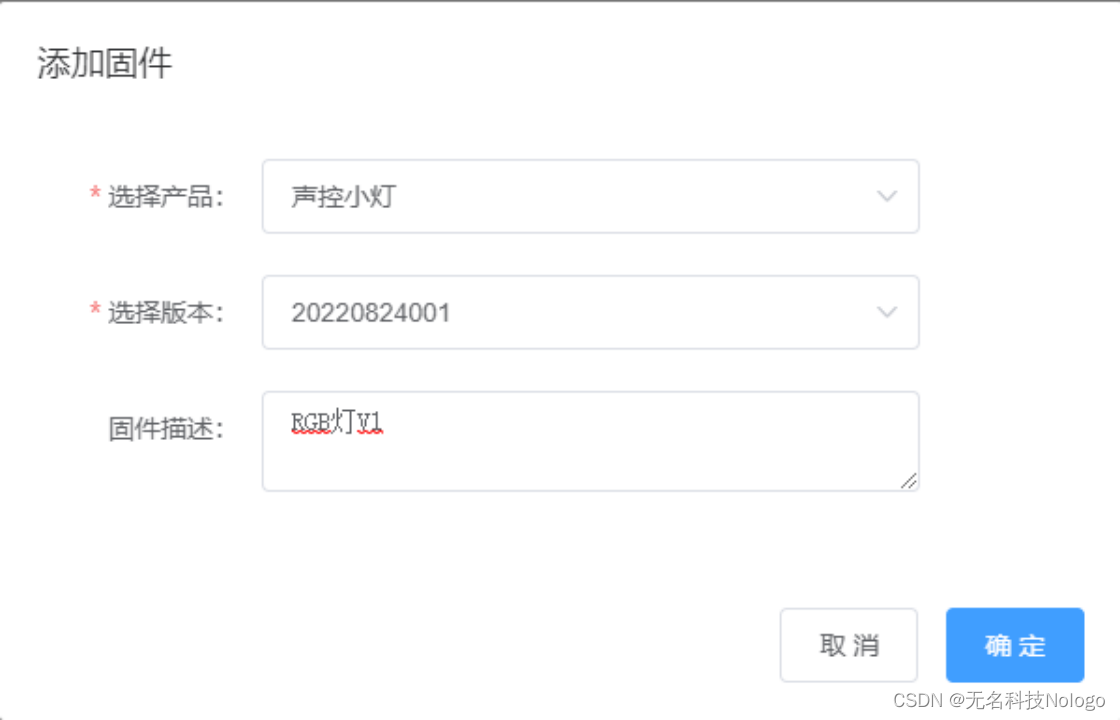

选择刚刚创建的产品，填好信息点击确定

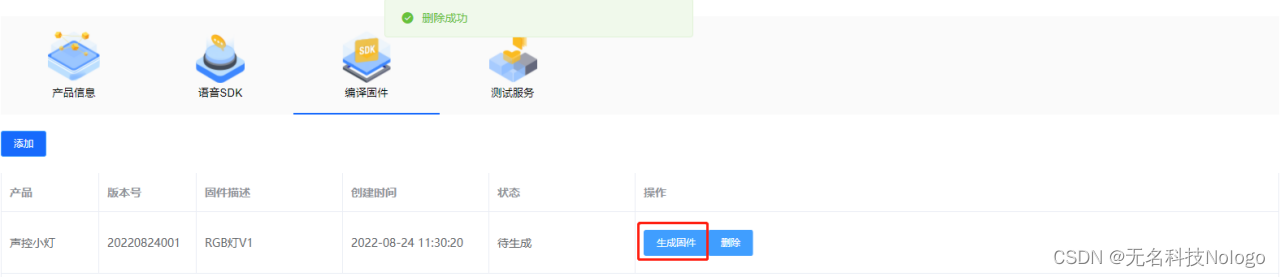

点击生成固件

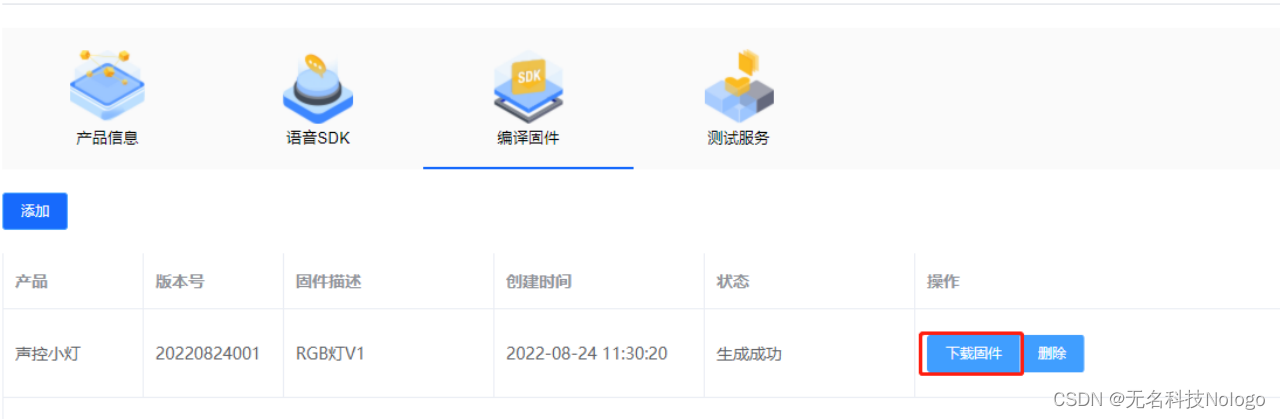

点击下载固件

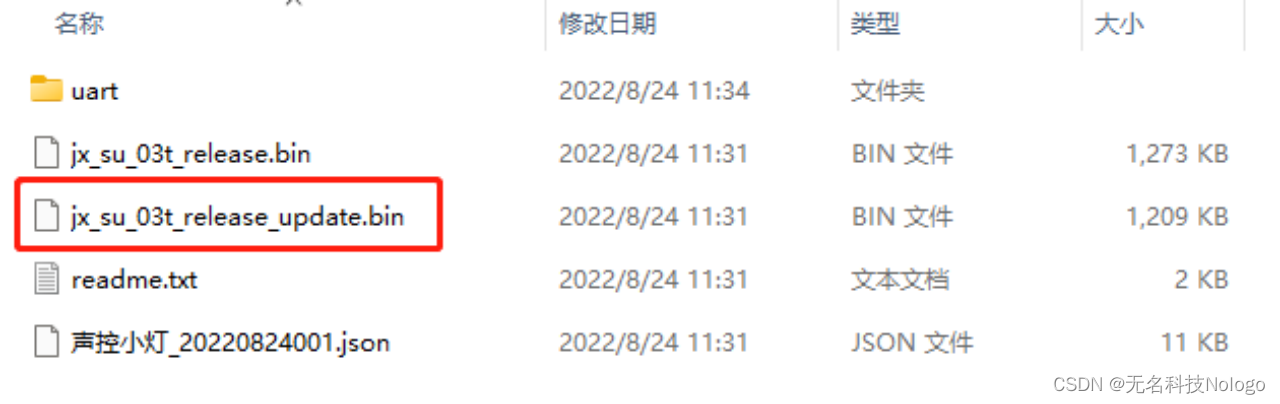

第五步：解压下载的固件文件，jx_su_03t_release_update.bin为需要上传到模块的固件。注意：烧录固件时要烧录文件名为jx_su_03t_release_update.bin的文件，一旦烧录错误将不能再烧录固件。

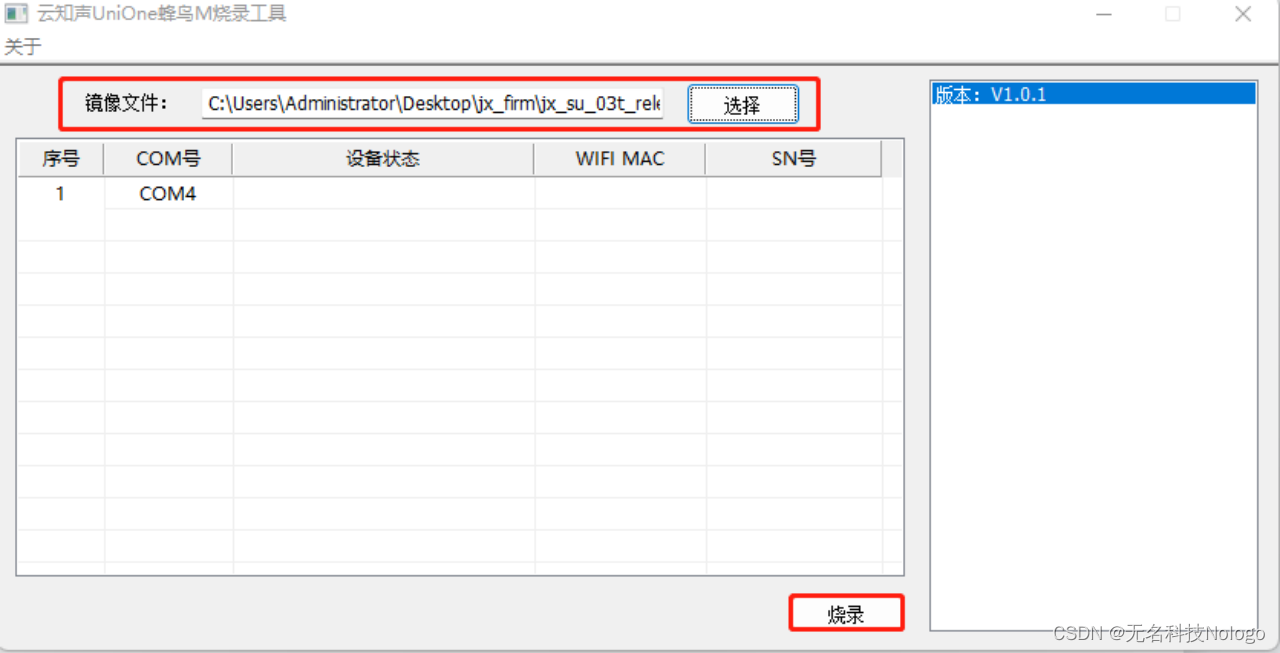

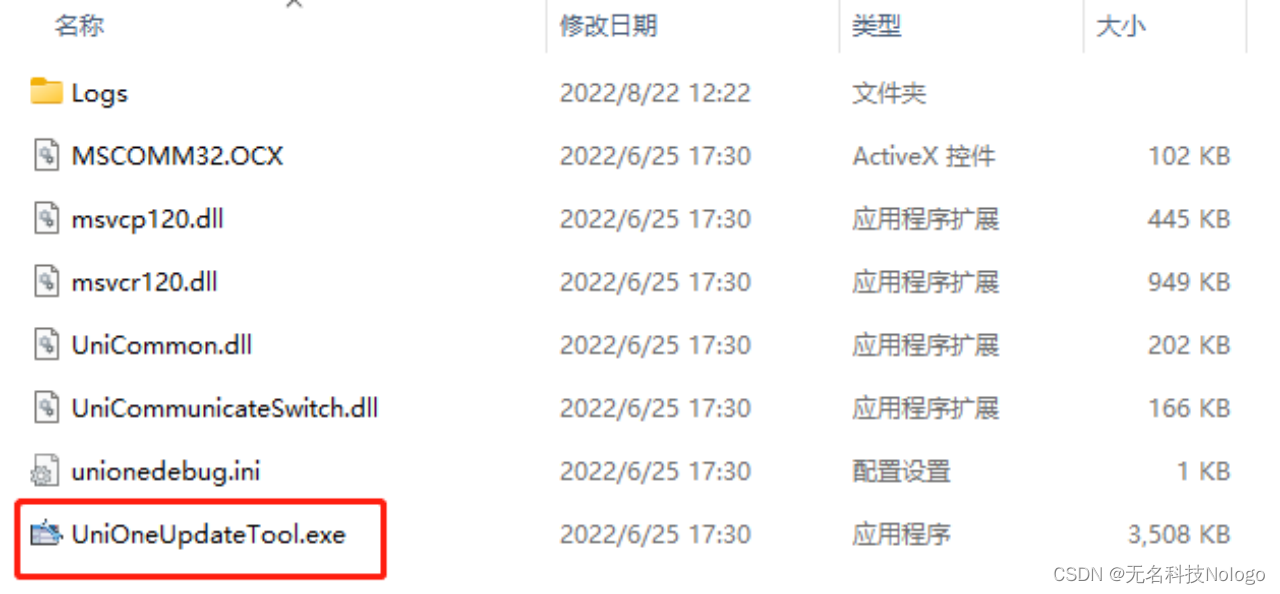

双击打开下载软件

选择镜像文件，点击烧录，按下模块上按键即可进行烧录，注意：烧录固件时要烧录文件名为jx_su_03t_release_update.bin的文件，一旦烧录错误将不能再烧录固件。
