【STM32】初识STM32(型号+封装+内核+储存器+时钟、复位和电源管理+工作模式+ADC)

折腾着折腾着终于开始了

目录

■STM32型号的说明：

■几种封装样式：

■ 内核：ARM 32位的Cortex™-M3 CPU

■ 存储器

■ 时钟、复位和电源管理

■内嵌RC振荡器和外接晶振：

■时钟树：

■ 工作模式：

■ADC ：

---

■STM32型号的说明：

以STM32F103C8T6这个型号的芯片为例，该型号的组成为7个部分，其命名规则如下：

（1）STM32：STM32代表ARM Cortex-M3内核的32位微控制器。

（2）F：F代表芯片子系列。

（3）103：103代表增强型系列。

（4）C：C这一项代表引脚数，其中T代表36脚，C代表48脚，R代表64脚，V代表100脚，Z代表144脚。

（5）8：8这一项代表内嵌Flash容量，其中6代表32K字节Flash，8代表64K字节Flash，B代表128K字节Flash，C代表256K字节Flash，D代表384K字节Flash，E代表512K字节Flash。

（6）T：T这一项代表封装，其中H代表BGA封装，T代表LQFP封装，U代表VFQFPN封装。

（7）6：6这一项代表工作温度范围，其中6代表-40——85℃，7代表-40——105℃。

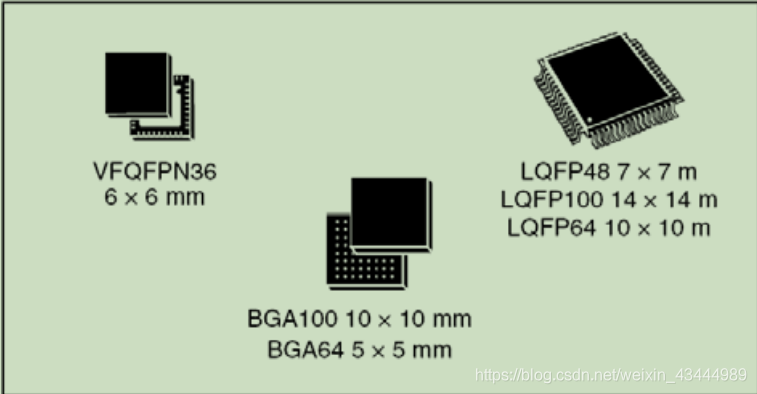

■几种封装样式：



■ 内核：ARM 32位的Cortex™-M3 CPU

− 最高72MHz
