FLV格式概述：

FLV（Flash Video）是Adobe公司设计开发的一种流行的流媒体格式，由于其视频文件体积轻巧、封装简单等特点，使其很适合在互联网上进行应用。此外，FLV可以使用Flash Player进行播放，而Flash Player插件已经安装在全世界绝大部分浏览器上，这使得通过网页播放FLV视频十分容易。

FLV结构：

FLV文件        ： 文件头（File Header）+文件体（File Body）
FLV文件头    ： 9Byte
FLV文件体    ： Previous Tag Size + Tag

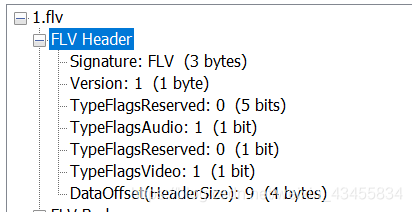

FLV文件头解析：

文件头由一下几部分组成：
Signature(3 Byte)+Version(1 Byte)+Flags(1 Bypte)+DataOffset(4 Byte)
Signature 占3个字节：
        固定FLV三个字符作为标示。一般发现前三个字符为FLV时就认为他是flv文件。
Version 占1个字节：
        标示FLV的版本号。这里我们看到是1
Flags 占1个字节：
        内容标示。第0位和第2位,分别表示 video 与 audio 存在的情况.(1表示存在,0表示不存在)。截图看到是0x05，也就是00000101，代表既有视频，也有音频。
DataOffset 占4个字节：
        表示FLV的header长度。这里可以看到固定是9。
在这里插入图片描述

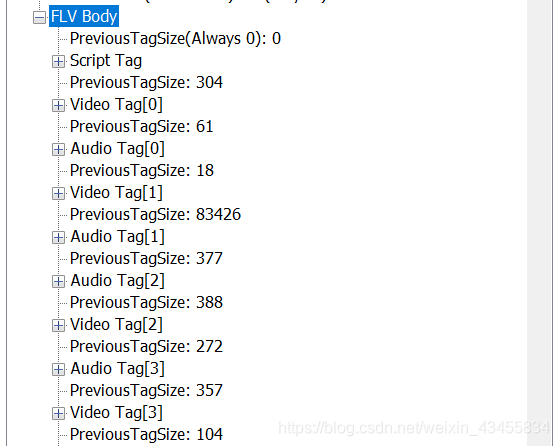

FLV文件体解析：

FLV的文件体部分是由一系列的Previous Tag Size + tag构成：
在这里插入图片描述
Previous Tag Size固定4个字节，表示前一个tag的size
tag 分三种类型，scripts、video、audio

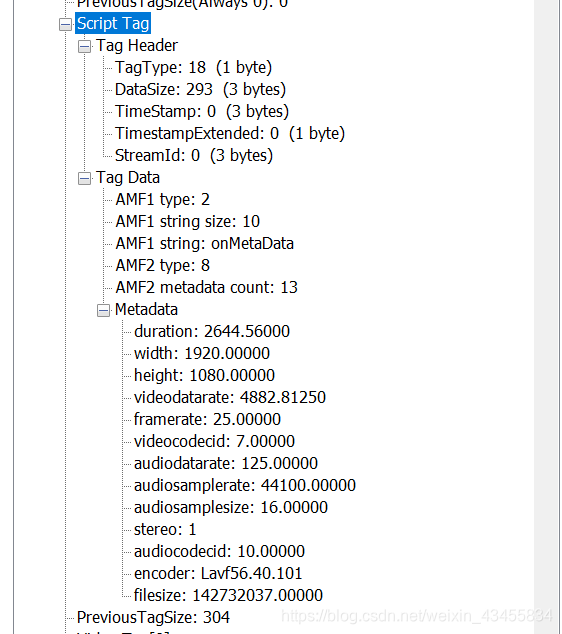

scripts tag 解析：

scripts tag是由tag Header + Tag Data组成：
该类型Tag又通常被称为Metadata Tag，会放一些关于FLV视频和音频的元数据信息如：duration、width、height等。通常该类型Tag会跟在File Header后面作为第一个Tag出现，而且只有一个。在这里插入图片描述

tag Data：

第一个AMF包：
第1个字节表示AMF包类型，一般总是0x02，表示字符串。
第2-3个字节为UI16类型值，标识字符串的长度，一般总是0x000A（“onMetaData”长度）。
后面字节为具体的字符串，一般总为“onMetaData”（6F,6E,4D,65,74,61,44,61,74,61）。
第二个AMF包：
第1个字节表示AMF包类型，一般总是0x08，表示数组。
第2-5个字节为UI32类型值，表示数组元素的个数。
后面即为各数组元素的封装，数组元素为元素名称和值组成的对。

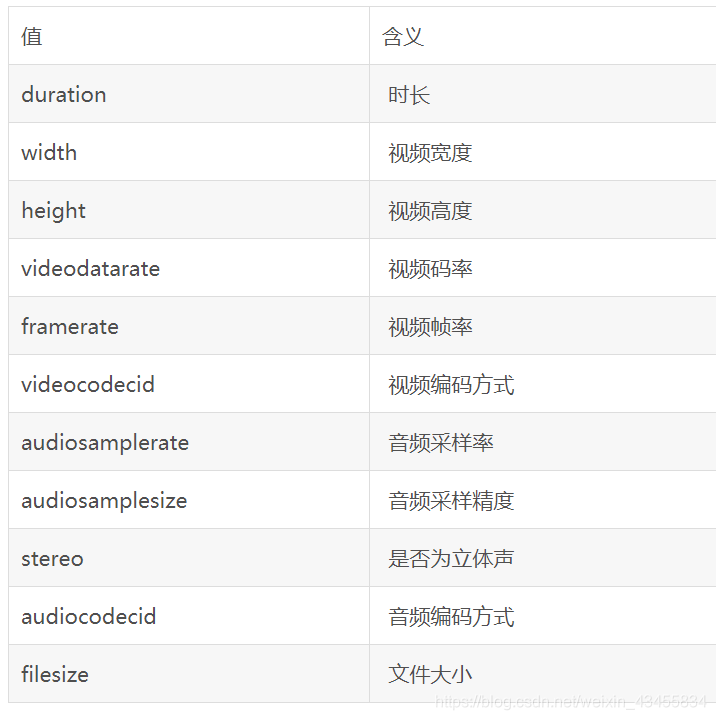

常见的数组元素如图所示：
在这里插入图片描述

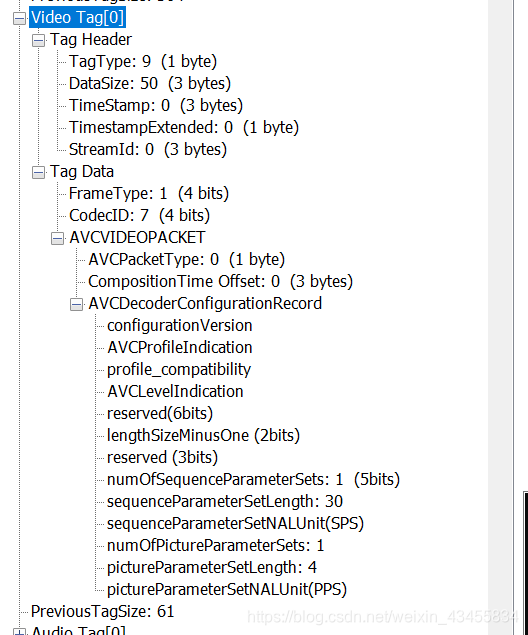

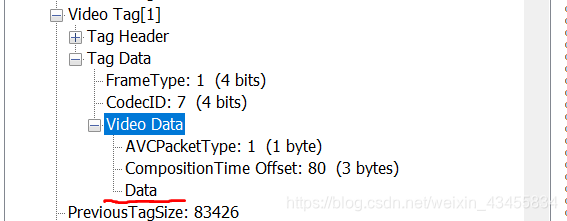

Video tag 解析：

video tag是由tag Header + Tag Data组成：
在这里插入图片描述

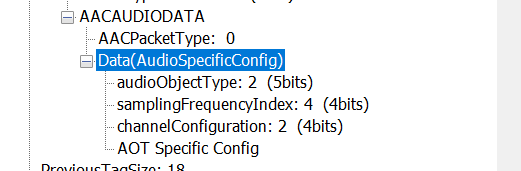

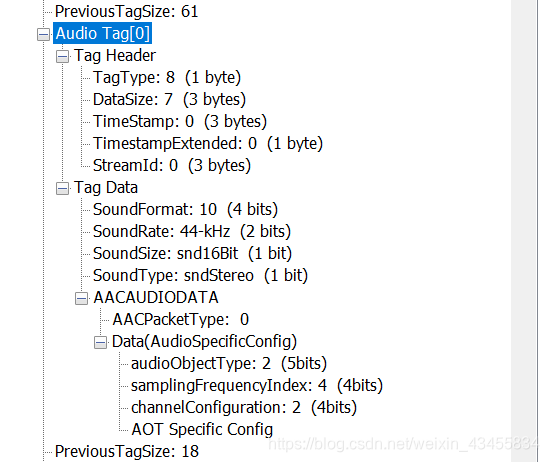

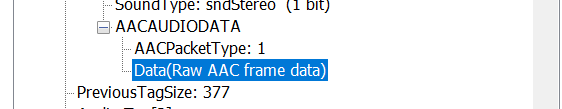

Audio tag 解析：

video tag是由tag Header + Tag Data组成：
在这里插入图片描述

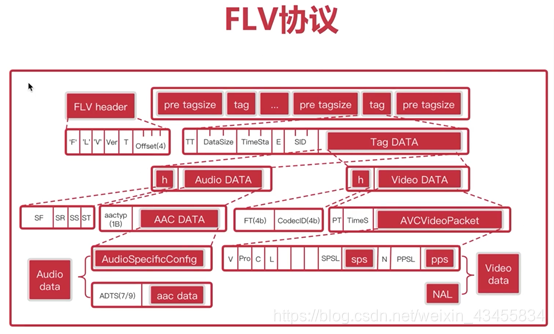

FLV协议整体结构示意图：

在这里插入图片描述
