MBUS应用笔记/主站

mbus的特点

MBUS是一种广泛应用于远传水表或者阀门的二线制总线，它具备以下特点
1、二线制，且不分正负，现场接线十分方便，以前用485的时候即使标上颜色都各种接错，查故障很麻烦
2、可给控制器提供1~2ma电流，其实也可以从VB脚取点，只是通信的时候会有点波动，过滤掉就好了。
3、通信下行电压调制，上行电流调制。可能电流调制就是他快不了的原因
有哪些芯片
从站芯片:TI的TSS721，矽朋微的SSP721等
主站芯片:目前没有专用芯片，TI有推荐双电源电路，比较复杂

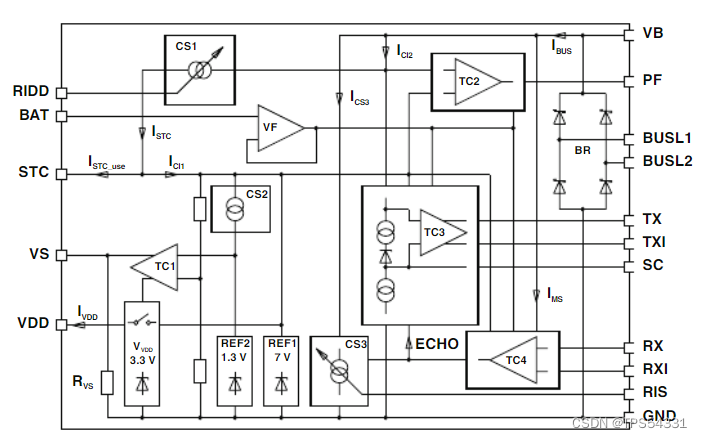

框图

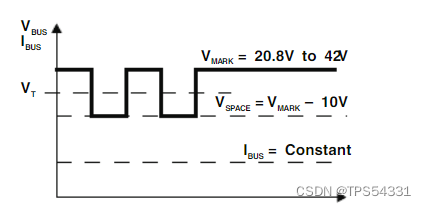

下行电压调制

MBUS下行采用电压调制方式，当总线稳态电压跌落12~24V，认为收到0。
总线电压不得低于10.8V。

上行电流调制

MBUS上行采用电流调制方式，当总线稳态电流增加10~20ma，认为发送0。

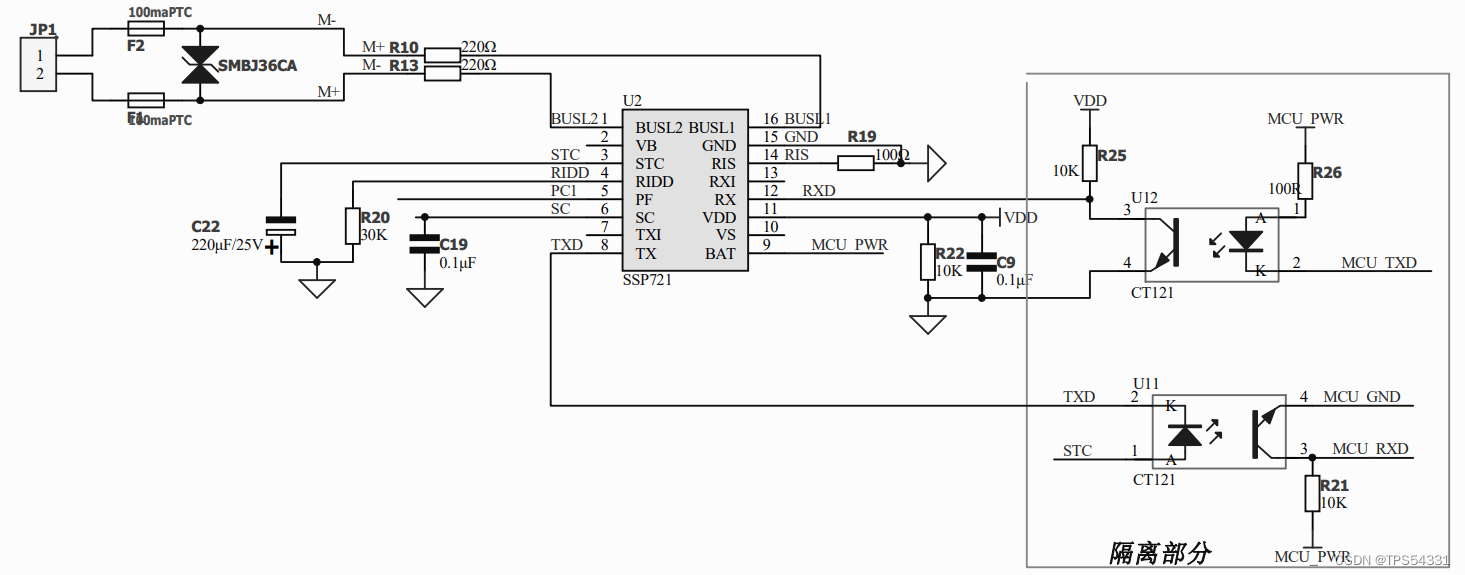

隔离电路

VB的用途
VB为整流桥输出端，电压约为VBUS-1.4V。
由于整流桥的存在，PCB的GND和M-之间有0.7V压差。
如果PCB上有耗电量比较大的器件，如电磁阀，可以通过一个带有EN脚的DCDC，在使用的时候打开，不使用的时候关断。
STC可以使用多大的电容
stc是维持电容，当721使用总线供电时候(VS OFF)，该脚有约4V左右的电压，可以用于给隔离电路的光耦
如果是一个标准负载，使用一个低于220UF的电容，实测22UF钽电容即可
如果是2个标准负载，建议使用一个低于470UF的电容

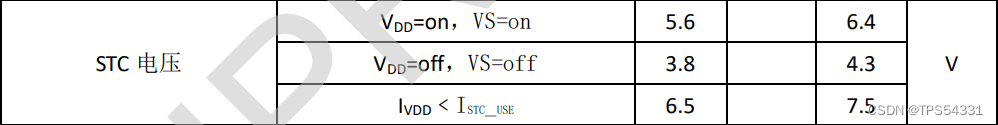

STC电压会受IVDD影响，如果Ivdd较小，STC电压可能会达到7.5V
PF欠压指示的用途
总线电压低于9.5V，PF输出低电平,总线电压正常时，输出高电平。
配合唤醒脚上升沿，得电后立刻唤醒单片机几秒，等待抄表

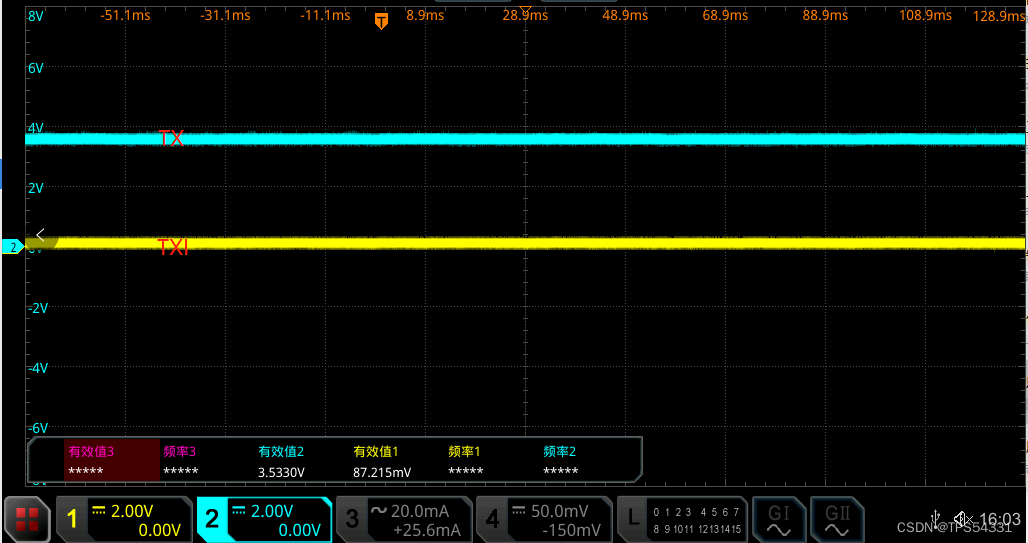

TXI和TX的区别
TXI和TX的电平，是完全相反的,RXI和RX亦如此

调整串口电平
BAT脚逻辑电平调整输入端，接到单片机的电压，以使电平一致
如果使用隔离电路，BAT接到VDD
如果不使用隔离电路，BAT接到单片机的电源正极
调整上行电流
RIS:总线电流调节一般用100R,电阻越大调制电流越小
100R时约为16ma,范围是11~19ma之间
芯片能带多大的负载
721是通过调整RIDD电阻，调整负载的范围
30K1标准负载VDD等效负载小于3.5K，即超过0.9ma后，VDD电压将会下降13K2标准负载VDD等效负载小于1.5K，即超过2.1ma后，VDD电压将会下降

MBUS主站电路

电压调制部分比较简单，用MOS管驱动总线电压通断就行，MOS关断的时候，由二极管提供电压
采集端采用30V的电压。这样会安全一点，通过一颗DCDC降压到15V,这样压差也是15V

电压调制

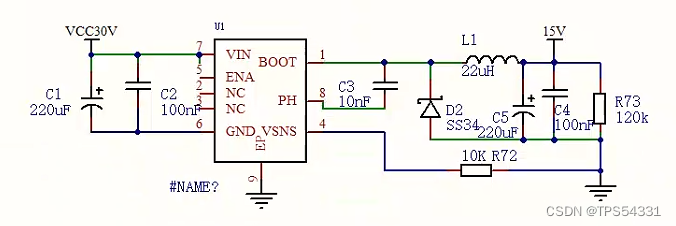

用TPS5430降压到15V

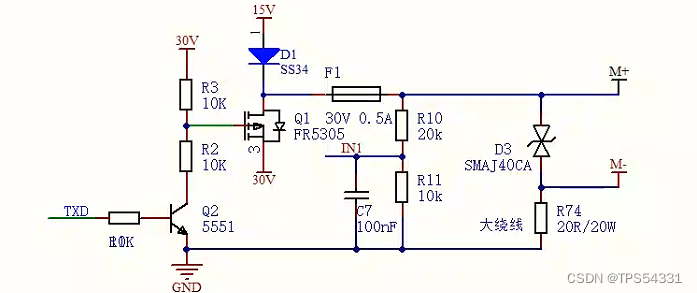

用一个三极管加PMOS控制30V 的输出，TXD为高的时候，MOS打开，总线输出30V,
TXD为低的时候，MOS关闭，有二极管续上15V，完成电压调制。
TVS和自恢复保险丝可以保护一下。如果保护了，M+电压为0，单片机检测到后可以亮灯报警。
当然这里最好是隔离一下。

电流调制

电流调制麻烦的点是要检测出附加在几V电压上面微小的电流变化。

先用一个20欧姆的大电阻（R74）先扛着，按照100个负载算的话，总线静态电流大概是150ma,那么电阻上的压降就有3V左右了。

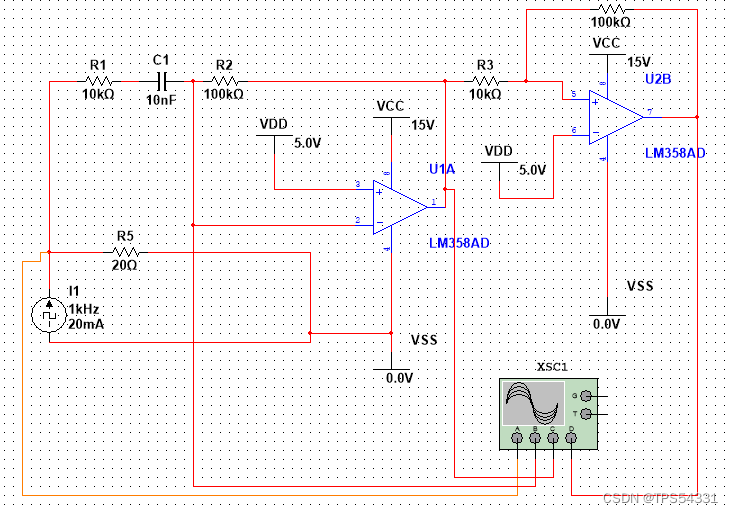

仿真一下

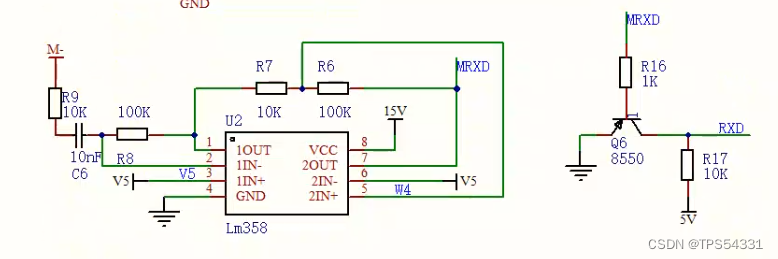

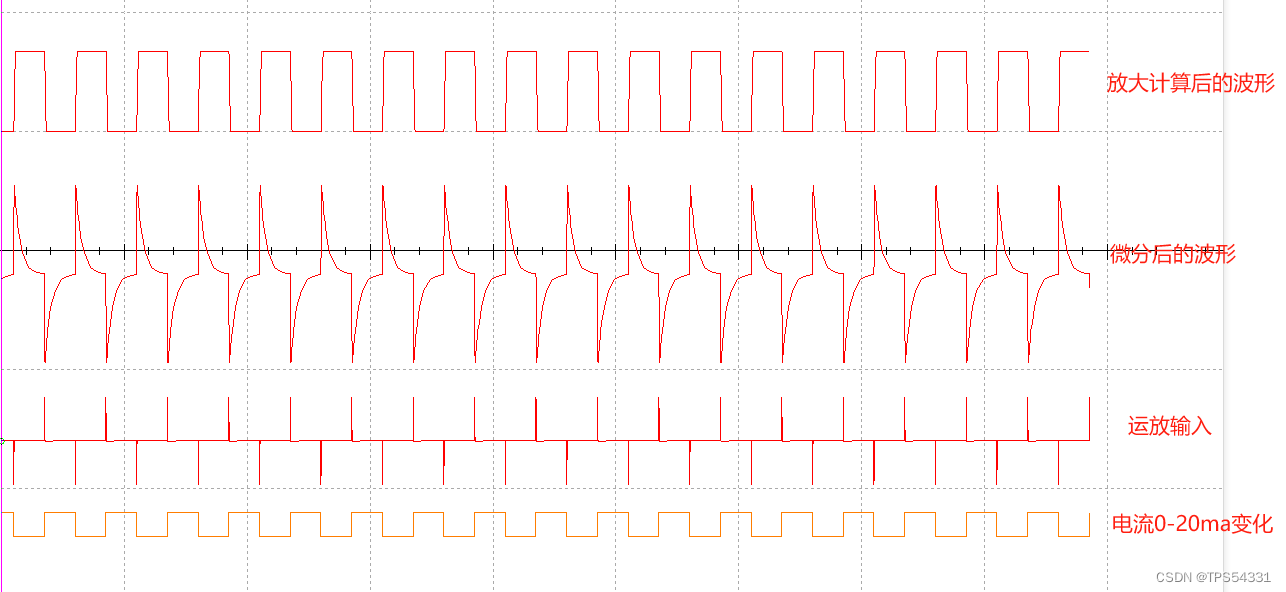

先用运放微分一下，获得脉冲，在放大11倍左右和VDD做个减法，就可以获得大幅值的方波啦，不过波形和电流的逻辑是反的，
用三极管倒一下，就可以了

358用普通运放就行了，

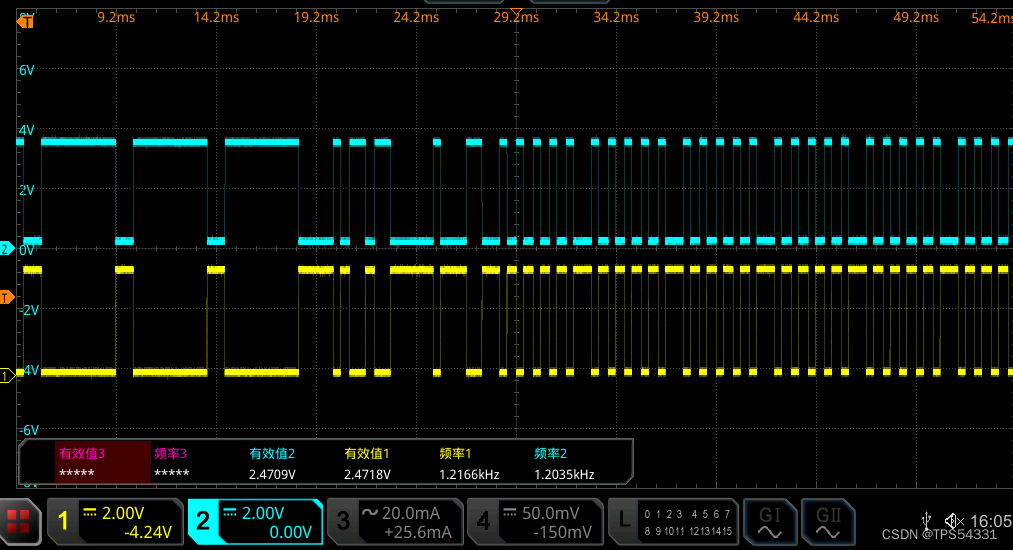

如果要多带着负载的话，需要把20欧的电阻用小一点，实际测试10欧也行，可以带200多个负载，再多不确定行不行，没有测试条件。

运放作为微分电路的参考文章

https://www.elecfans.com/d/2176115.html
