ABAQUS获取某一条路径上的数据（位移、应力等）绘制并输出数据？

ABAQUS沿某一条路径上的数据（位移、应力等）绘制并输出数据？

1. 完成计算后点击可视化模块。

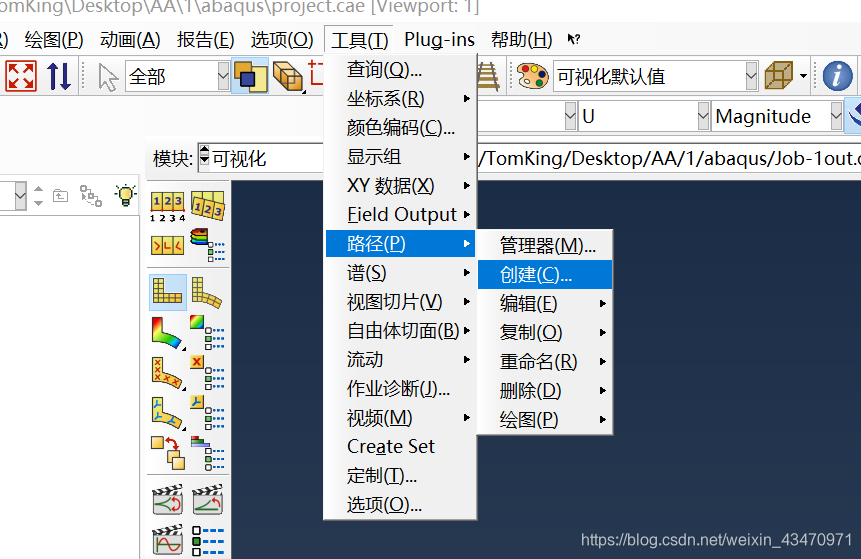

2. 然后创建路径。如下图所示。

3. 然后可以看到以下选项。这个是我们创建路径的方式：
结点列表：是通过选取节点来创建路径
点列表：是通过选取点来创建路径
边列表：是通过选取边来创建路径
园列表：是通过选取三点来创建一个圆路径

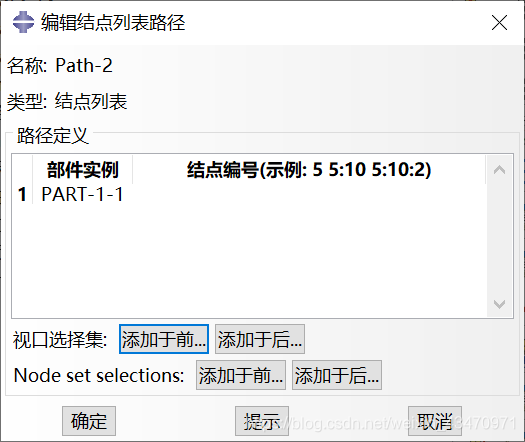

4. 我使用通过节点列表来创建路径。然后点击添加于后[意思就是：新选择的节点添加到以前的节点后面]，这里我们还没有选择。点击确定后开始选择节点。

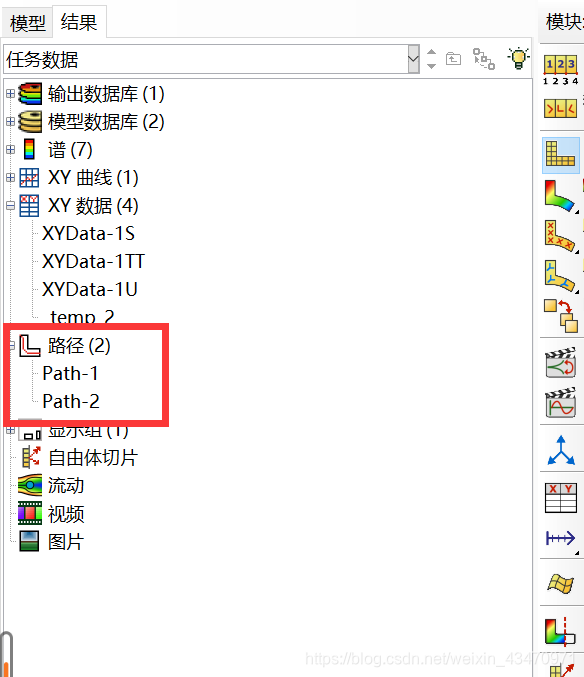

然后你会看到开始结束位置，检查一下是不是你想要的路径。然后点击确定就可以在结果树中看到结果了。

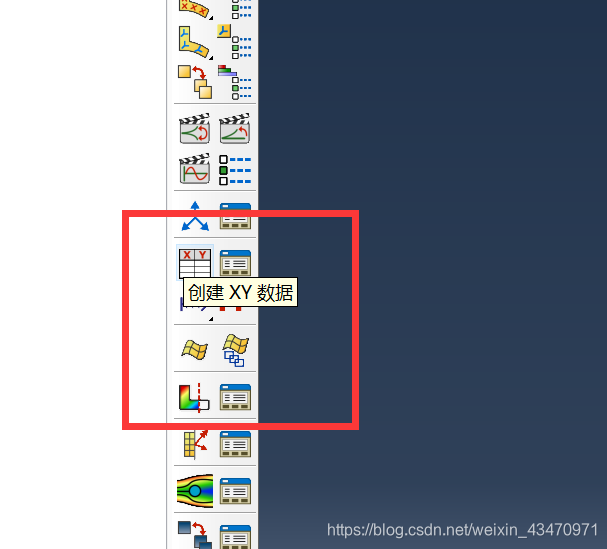

5. 点击创建x-y数据

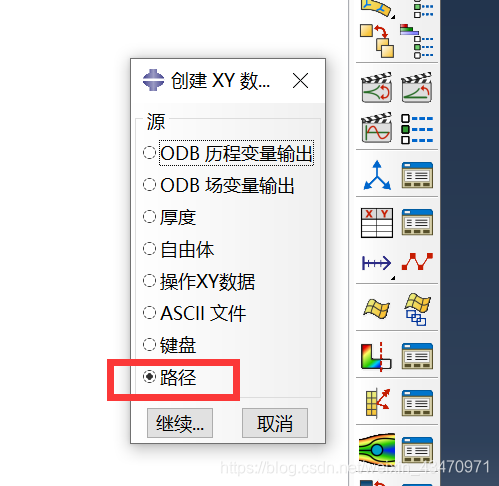

6. 按路径创建。

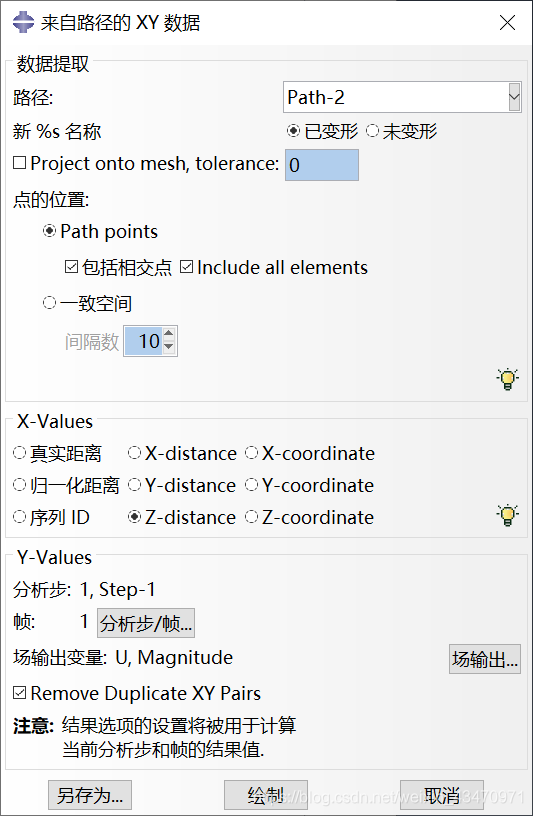

7. 选择我们刚才创建的路径，点击绘制就可以绘制图形了.。可以选择不同的场进行绘制[场输出那里更改]

---

特别说明!

• 点的位置：勾选第一个包括相交点就是会在你选择的路径上包含相交的点，有时候可以让绘制的图形更准确，但是也不排除软件误识别非路径上的点。所以看你自己判断使用前后的情况。还有就是为了避免误差大，建议在选择路径的时候就多选择点以提高精度。

---

点的位置

绘制的结果

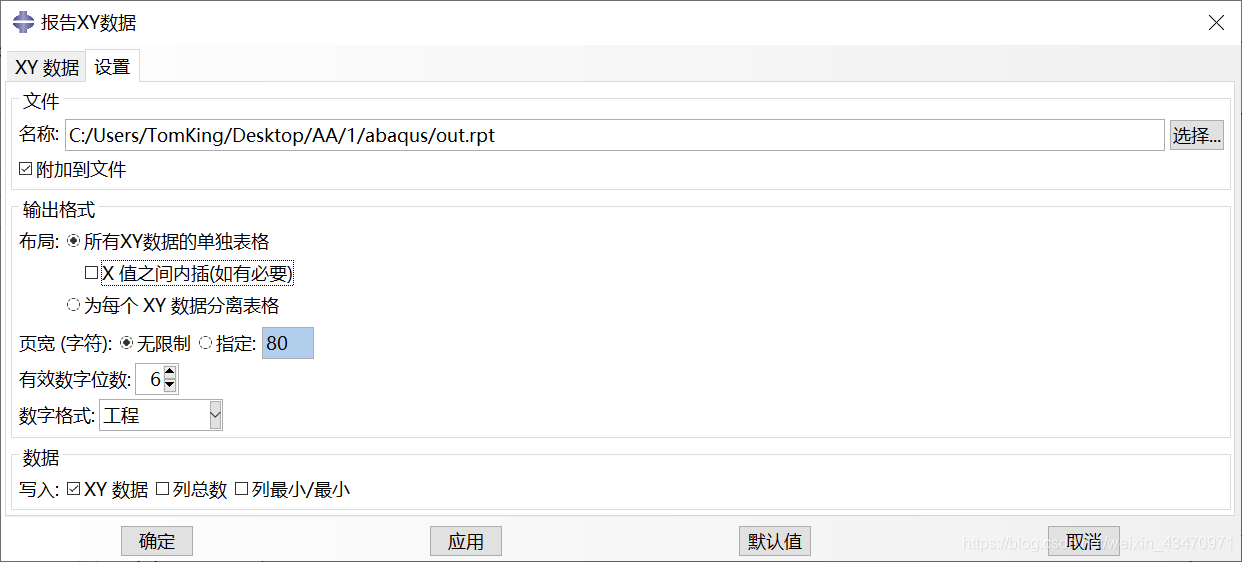

8. 然后就是输出路径上的数据。我们得先在步骤7中另存为，修改你想要的名字。然后点击报告->xy->选择你创建的数据名字->确定

设置中的选项看个人需求选择。能够控制输出数据格式、数据是否插值等

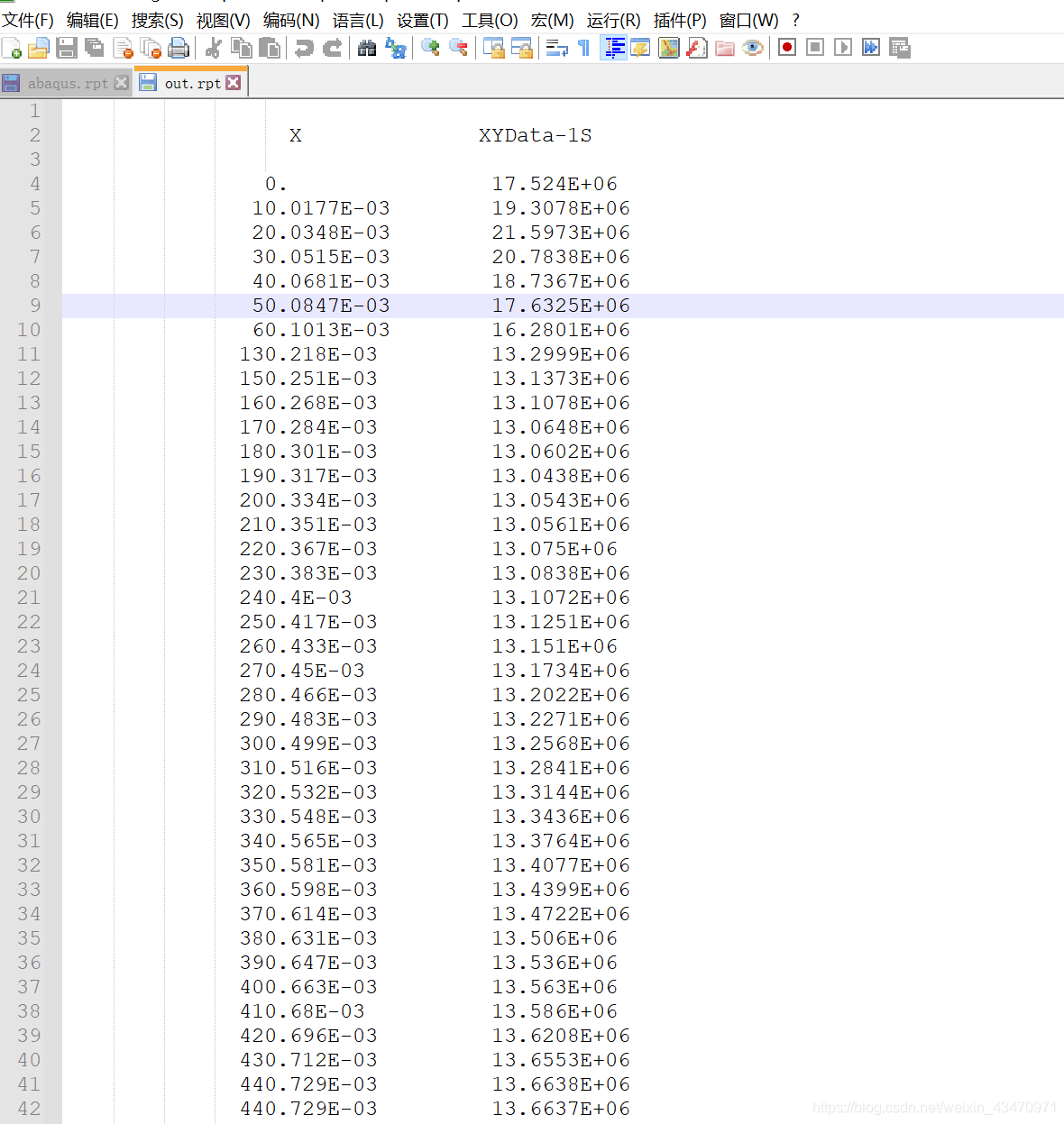

9.然后就可以在文本编辑器中看到数据了。

---

---
