ADC

ADC（Analog-to-Digital Converter，模/ 数转换器）。也就是将模拟信号转换为数字信号进行处理，在存储或传输时，模数转换器几乎必不可少。STM32在片上集成的ADC外设非常强大

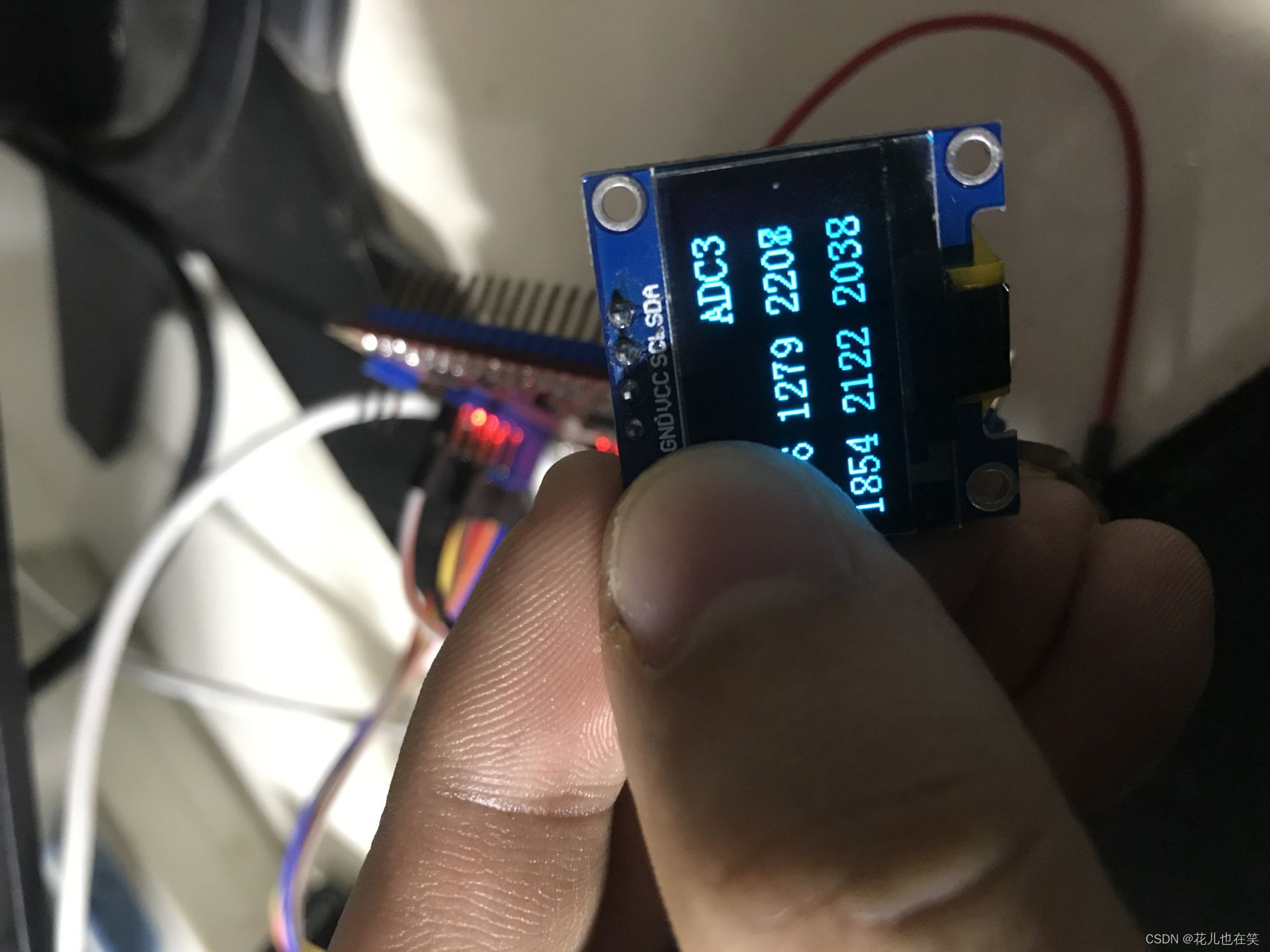

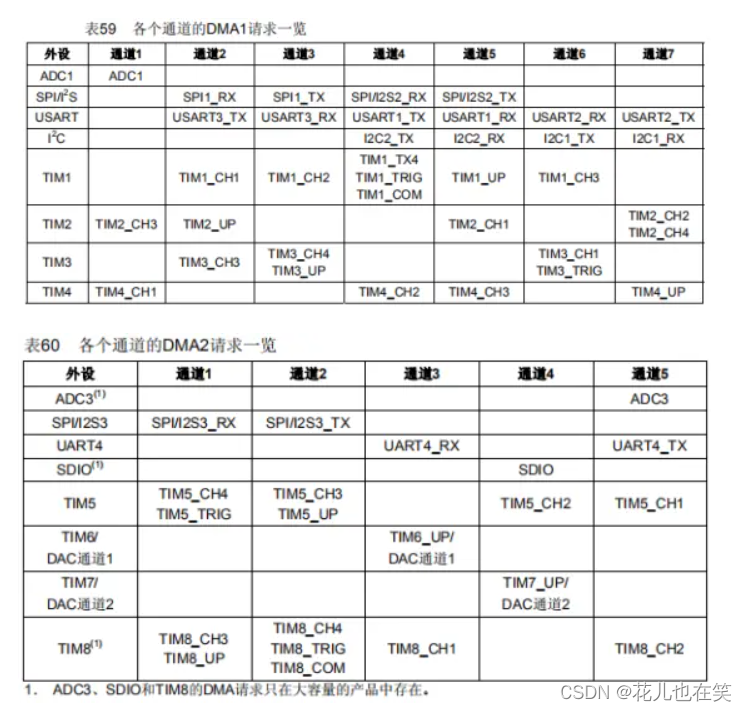

ADC和DMA通道，查数据手册。

在这里插入图片描述

不说了直接上代码

同时初始化ADC1和ADC3通过DMA方式 adc.c

#define ADC1_DR_Address  ((uint32_t)0x4001244c);//地址
#define ADC3_DR_Address  ((uint32_t)0x40013C4C); //ADC3地址
__IO uint16_t ADC1_RegularConvertedValueTab[4];  //ADC1
__IO uint16_t ADC3_RegularConvertedValueTab[4]; 	//ADC3
void adc1_init()
{
	GPIO_InitTypeDef GPIO_InitStructure;
	ADC_InitTypeDef ADC_InitStructure;
	DMA_InitTypeDef DMA_InitStructure;

	RCC_AHBPeriphClockCmd(RCC_AHBPeriph_DMA1,ENABLE);
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA|RCC_APB2Periph_ADC1,ENABLE);

	GPIO_InitStructure.GPIO_Pin=GPIO_Pin_1|GPIO_Pin_2|GPIO_Pin_3|GPIO_Pin_4;
	GPIO_InitStructure.GPIO_Mode=GPIO_Mode_AIN;
	GPIO_Init(GPIOA,&GPIO_InitStructure);
	DMA_DeInit(DMA1_Channel1);
	DMA_InitStructure.DMA_PeripheralBaseAddr = ADC1_DR_Address;//ADC地址
	DMA_InitStructure.DMA_MemoryBaseAddr = (uint32_t)&ADC1_RegularConvertedValueTab; //内存地址
	DMA_InitStructure.DMA_DIR = DMA_DIR_PeripheralSRC; //方向(从外设到内存)
	DMA_InitStructure.DMA_BufferSize = 4; //传输内容的大小
	DMA_InitStructure.DMA_PeripheralInc = DMA_PeripheralInc_Disable; //外设地址固定
	DMA_InitStructure.DMA_MemoryInc = DMA_MemoryInc_Enable; //内存地址固定
	DMA_InitStructure.DMA_PeripheralDataSize = DMA_PeripheralDataSize_HalfWord ; //外设数据单位
	DMA_InitStructure.DMA_MemoryDataSize = DMA_MemoryDataSize_HalfWord ;    //内存数据单位
	DMA_InitStructure.DMA_Mode = DMA_Mode_Circular  ; //DMA模式：循环传输
	DMA_InitStructure.DMA_Priority = DMA_Priority_High ; //优先级：高
	DMA_InitStructure.DMA_M2M = DMA_M2M_Disable;   //禁止内存到内存的传输

	DMA_Init(DMA1_Channel1, &DMA_InitStructure);  //配置DMA1的1通道
	DMA_Cmd(DMA1_Channel1,ENABLE);

	ADC_InitStructure.ADC_Mode = ADC_Mode_Independent; //独立ADC模式
	ADC_InitStructure.ADC_ScanConvMode = ENABLE;  //扫描方式
	ADC_InitStructure.ADC_ContinuousConvMode = ENABLE;//开启连续转换模式
	ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None; //不使用外部触发转换
	ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right; //采集数据右对齐
	ADC_InitStructure.ADC_NbrOfChannel = 4; //要转换的通道数目
	ADC_Init(ADC1, &ADC_InitStructure);

	//RCC_ADCCLKConfig(RCC_PCLK2_Div8);//配置ADC时钟，为PCLK2的8分频，即9Hz
	//配置ADC1通道1，2，3，4为55.5个采样周期
	ADC_RegularChannelConfig(ADC1, ADC_Channel_0, 1, ADC_SampleTime_13Cycles5);
    ADC_RegularChannelConfig(ADC1, ADC_Channel_1, 2, ADC_SampleTime_13Cycles5);
  	ADC_RegularChannelConfig(ADC1, ADC_Channel_2, 3, ADC_SampleTime_13Cycles5);
  	ADC_RegularChannelConfig(ADC1, ADC_Channel_3, 4, ADC_SampleTime_13Cycles5);

	ADC_DMACmd(ADC1,ENABLE);
	ADC_Cmd(ADC1,ENABLE);

	ADC_ResetCalibration(ADC1);//复位校准寄存器
	while(ADC_GetResetCalibrationStatus(ADC1));//等待校准寄存器复位完成

	ADC_StartCalibration(ADC1);//ADC校准
	while(ADC_GetCalibrationStatus(ADC1));//等待校准完成

	ADC_SoftwareStartConvCmd(ADC1, ENABLE);//由于没有采用外部触发，所以使用软件触发ADC转换
}




void adc3_init()
{
	GPIO_InitTypeDef GPIO_InitStructure;
	ADC_InitTypeDef ADC_InitStructure;
	DMA_InitTypeDef DMA_InitStructure;

	RCC_AHBPeriphClockCmd(RCC_AHBPeriph_DMA2,ENABLE);//DMA控制器2
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC|RCC_APB2Periph_ADC3,ENABLE);

	GPIO_InitStructure.GPIO_Pin=GPIO_Pin_1|GPIO_Pin_2;
	GPIO_InitStructure.GPIO_Mode=GPIO_Mode_AIN;
	GPIO_Init(GPIOC,&GPIO_InitStructure);
	DMA_DeInit(DMA2_Channel5);
	DMA_InitStructure.DMA_PeripheralBaseAddr = ADC3_DR_Address;//ADC地址
	DMA_InitStructure.DMA_MemoryBaseAddr = (uint32_t)&ADC3_RegularConvertedValueTab; //内存地址
	DMA_InitStructure.DMA_DIR = DMA_DIR_PeripheralSRC; //方向(从外设到内存)
	DMA_InitStructure.DMA_BufferSize = 2; //传输内容的大小
	DMA_InitStructure.DMA_PeripheralInc = DMA_PeripheralInc_Disable; //外设地址固定
	DMA_InitStructure.DMA_MemoryInc = DMA_MemoryInc_Enable; //内存地址固定
	DMA_InitStructure.DMA_PeripheralDataSize = DMA_PeripheralDataSize_HalfWord ; //外设数据单位
	DMA_InitStructure.DMA_MemoryDataSize = DMA_MemoryDataSize_HalfWord ;    //内存数据单位
	DMA_InitStructure.DMA_Mode = DMA_Mode_Circular  ; //DMA模式：循环传输
	DMA_InitStructure.DMA_Priority = DMA_Priority_High ; //优先级：高
	DMA_InitStructure.DMA_M2M = DMA_M2M_Disable;   //禁止内存到内存的传输

	DMA_Init(DMA2_Channel5, &DMA_InitStructure);  //配置DMA2的5通道
	DMA_Cmd(DMA2_Channel5,ENABLE);

	ADC_InitStructure.ADC_Mode = ADC_Mode_Independent; //独立ADC模式
	ADC_InitStructure.ADC_ScanConvMode = ENABLE;  //扫描方式
	ADC_InitStructure.ADC_ContinuousConvMode = ENABLE;//开启连续转换模式
	ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None; //不使用外部触发转换
	ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right; //采集数据右对齐
	ADC_InitStructure.ADC_NbrOfChannel = 2; //要转换的通道数目
	ADC_Init(ADC3, &ADC_InitStructure);

	//RCC_ADCCLKConfig(RCC_PCLK2_Div8);//配置ADC时钟，为PCLK2的8分频，即9Hz
	//配置ADC1通道1，2，3，4为55.5个采样周期
	ADC_RegularChannelConfig(ADC3, ADC_Channel_11, 1, ADC_SampleTime_13Cycles5);
  	ADC_RegularChannelConfig(ADC3, ADC_Channel_12, 2, ADC_SampleTime_13Cycles5);


	ADC_DMACmd(ADC3,ENABLE);
	ADC_Cmd(ADC3,ENABLE);

	ADC_ResetCalibration(ADC3);//复位校准寄存器
	while(ADC_GetResetCalibrationStatus(ADC3));//等待校准寄存器复位完成

	ADC_StartCalibration(ADC3);//ADC校准
	while(ADC_GetCalibrationStatus(ADC3));//等待校准完成

	ADC_SoftwareStartConvCmd(ADC3, ENABLE);//由于没有采用外部触发，所以使用软件触发ADC转换
}
