C# winform 七个流程图项目合集（附下载链接）

点我点我下载八个流程图项目源码

流程图项目1

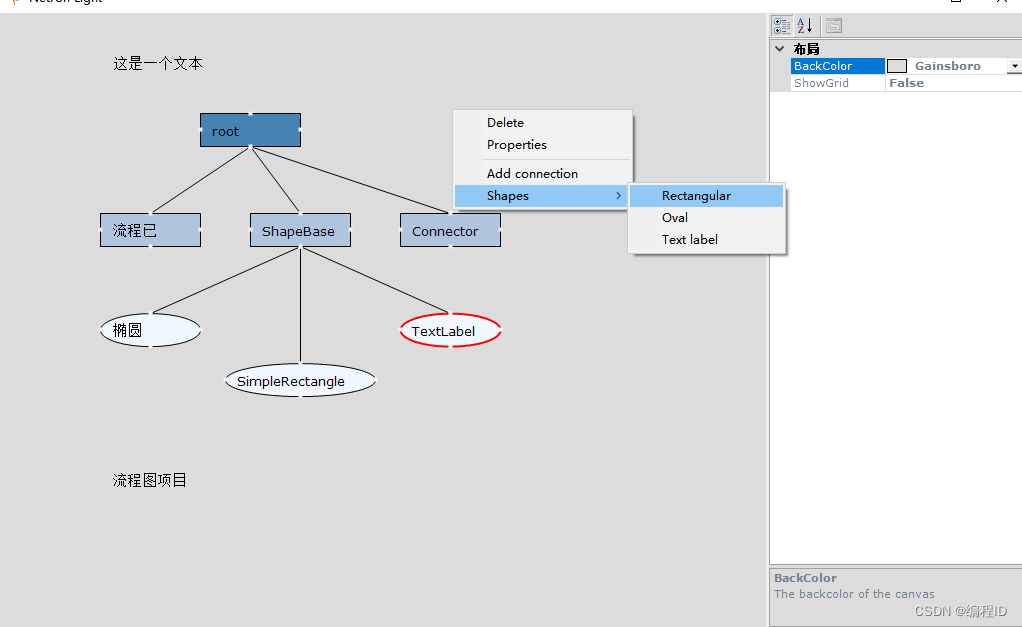

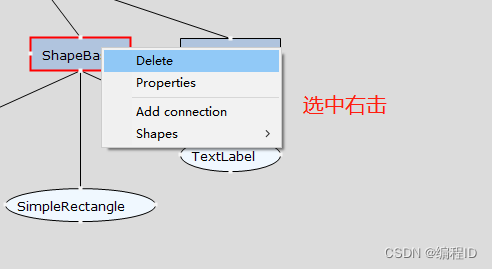

右击出现功能菜单，可以添加图形，矩形，椭圆，文本框（其他图形可以仿照开发），连接线，有属性窗口可以调节属性（背景颜色，文字，填充颜色）

流程图项目2

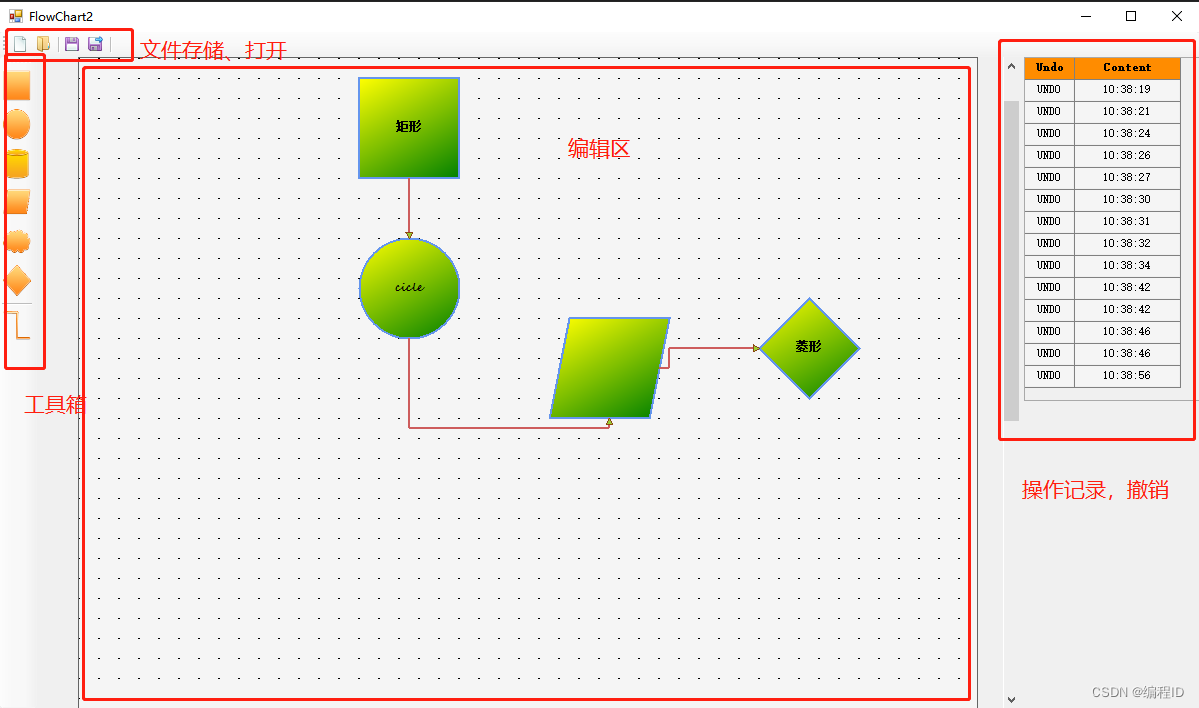

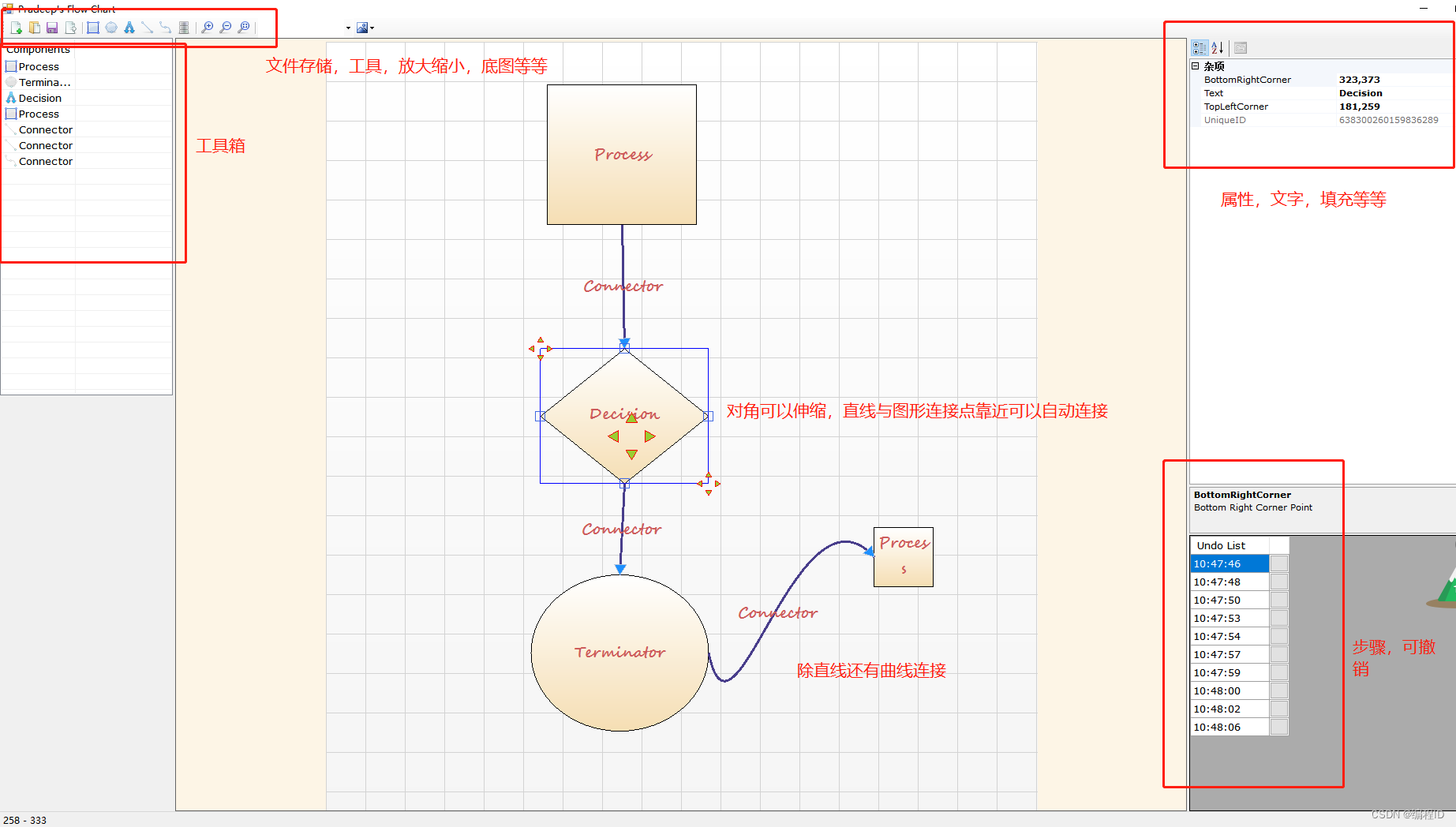

1、工具箱创建图元（矩形，菱形，圆，直线，曲线，其他图形可以自行仿照开发）
2、图元有六个操纵柄，四个连接点（一定范围可自动与连接线连接），两个伸缩，可以编辑内部文字
3、直线有箭头，有直线和曲线两种，移动图形，已经连接的直线跟着移动
4、带操作记录，可以回溯步骤撤销
5、有属性窗口，可以条件属性（背景图，填充，文字等等）

流程图项目3

简单流程图，生成代码，执行

流程图项目4

线条的保存和重绘

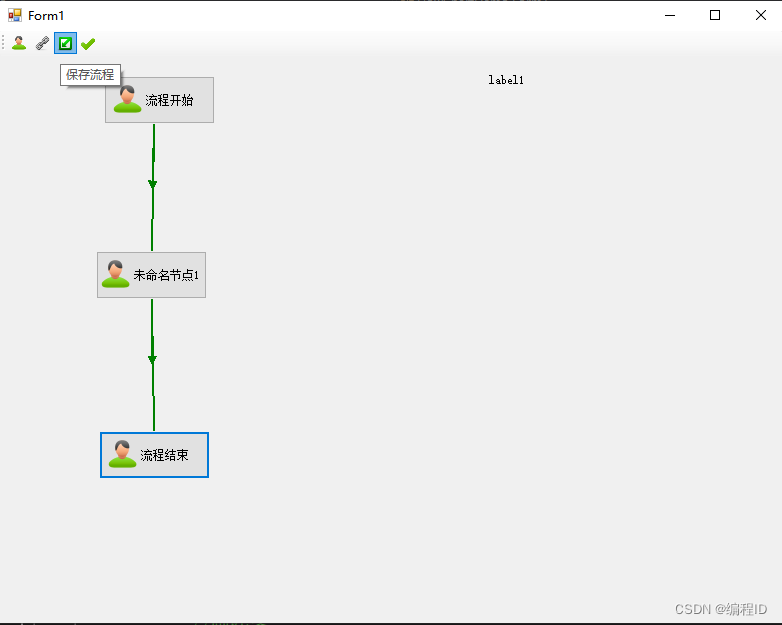

(完成)1、保存线条所连接的两个BUTTON
(完成)2、在线条对象中增加两个BUTTON的标志
(完成)3、将线条添加到线条集合中
(完成)4、当按钮移动，遍历线条集合，重绘涉及到按钮的线条

控件、流程的保存

按钮信息：名称、TAG、位置、宽、高、节点相关信息（审批人、审批类型）

线条集合信息：线条对象保存

逻辑控制：
(完成)1、初始生成开始和结束两个节点
(完成)2、控制开始节点只能作为线条的开始端
(完成)3、控制结束节点只能作为线条的结束端
(完成)4、流程启用必须满足从开始到结束流程的闭环
(完成)5、非判断分支不允许有两条线路
闭环判断方法：
从结束点到开始点遍历

分支节点分支的分支条件处理方法：
(完成)1、连接线对象增加分支条件变量
2、保存前检查有分支节点的线条条件是否已经设置

流程保存方法：
前提：建立流程必须在单据基础上建立。
1、先进行逻辑控制判断，符合条件往下
2、从开始节点开始
3、不画退回流程，退回由程序控制，可退回之前流程的任意节点
4、判断

流程图项目5

工具箱创建图元，文件存储，步骤撤销，图形伸缩，图形连接点，连接线连接图形后图形移动连接线自动折线等等

流程图项目6

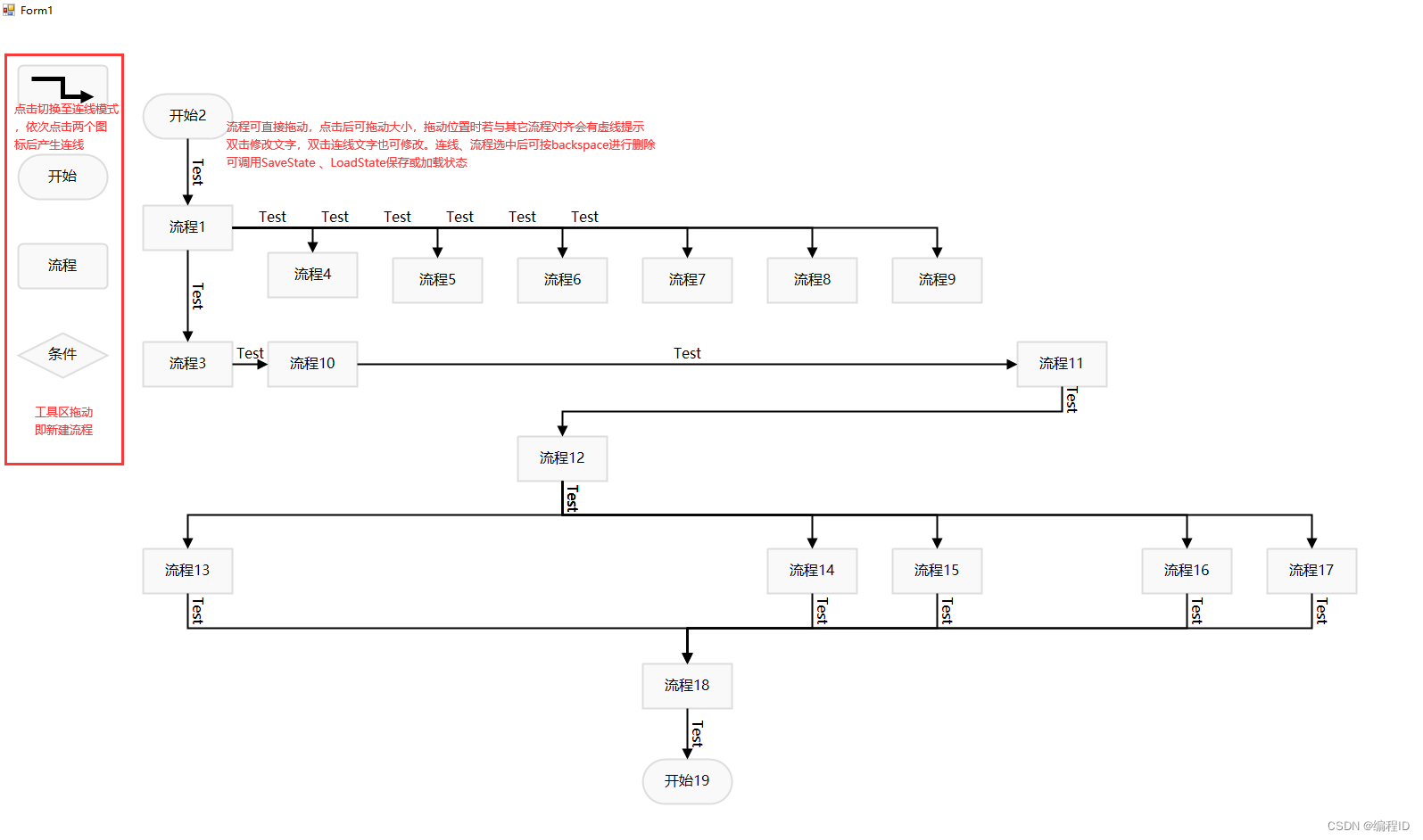

基本流程图

流程图项目7

流程图小案例

流程图项目8

工具箱里面的图元拖到画布生成，双击图形输入文字，注释非常详细
