起源项目
最近在画一块全志H3的核心板,命名为起源。开个帖子更新项目进度,希望不会鸽了。
核心板资源
CPU:全志H3
RAM:512MB
ROM:4/8G EMMC+TF卡
对外接口:邮票孔
调试接口:Type-C转串口,兼容USB-OTG功能
硬件设计
2021.2.1
原理图
原理图参考nanopi neo,稚晖君的夸克,拼拼凑凑。

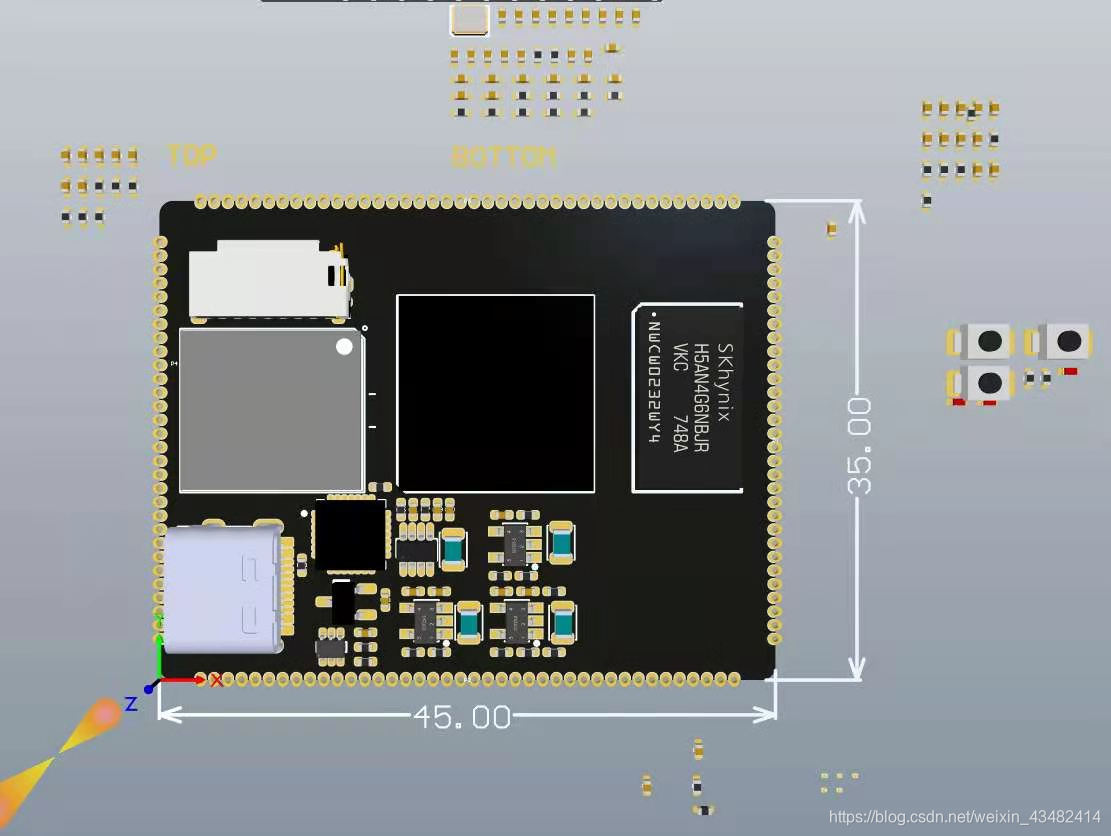

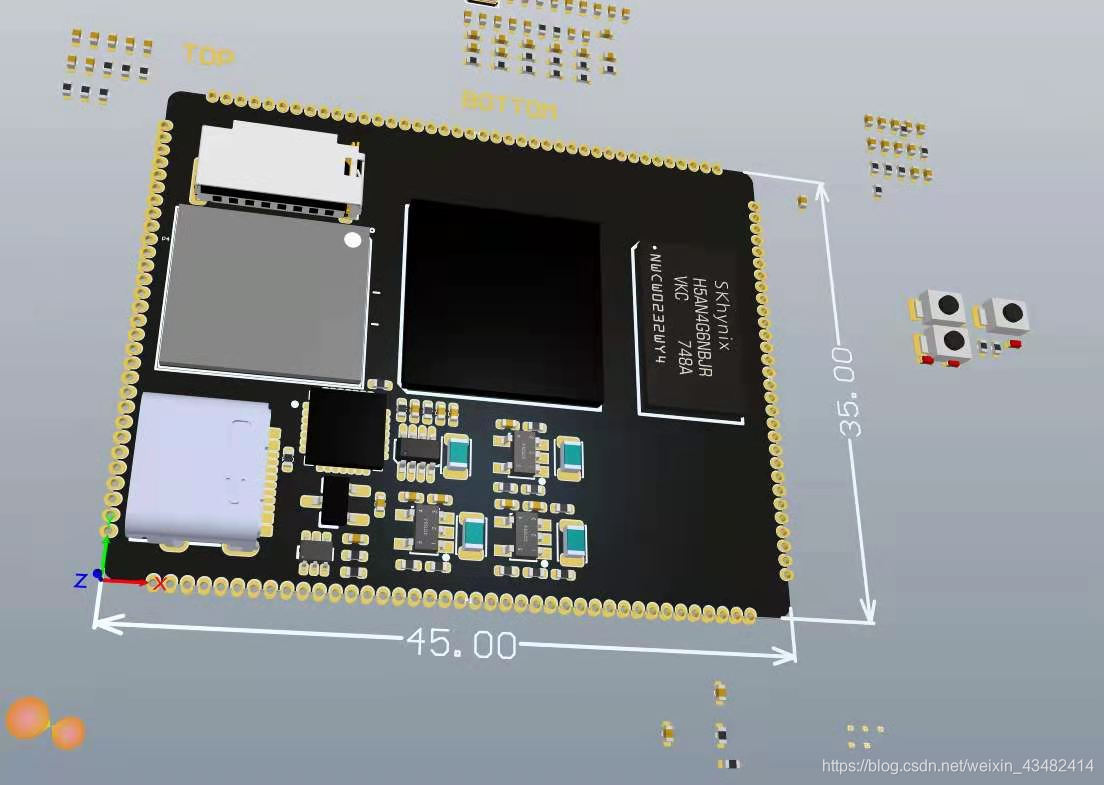

布局中
![在这里插入图片描述](https://img-blog.csdnimg.cn/20210201154630939.jpg?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80MzQ4MjQxNA==,size_16,color_FFFFFF,t_70)
![在这里插入图片描述](https://img-blog.csdnimg.cn/20210201154643371.jpg?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80MzQ4MjQxNA==,size_16,color_FFFFFF,t_70)
![在这里插入图片描述](https://img-blog.csdnimg.cn/20210201154652997.jpg?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80MzQ4MjQxNA==,size_16,color_FFFFFF,t_70)
2020.2.5

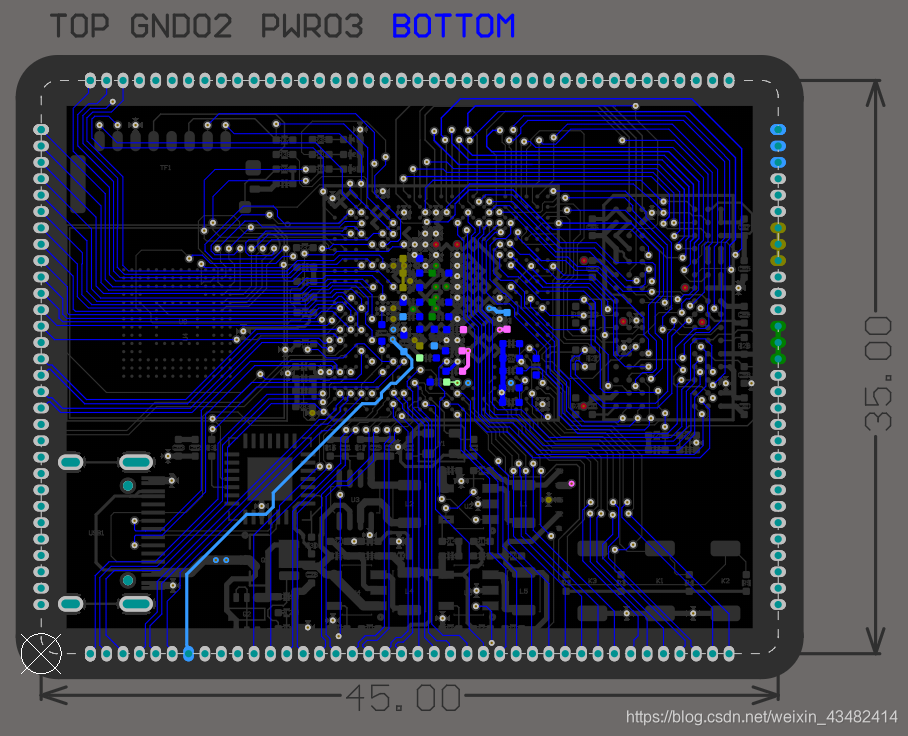

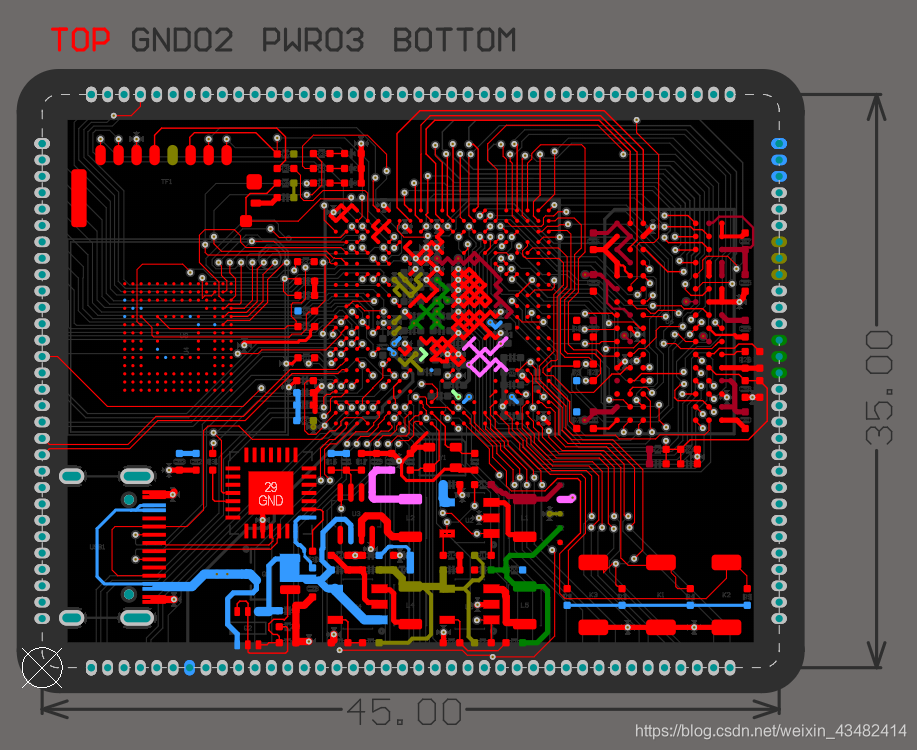

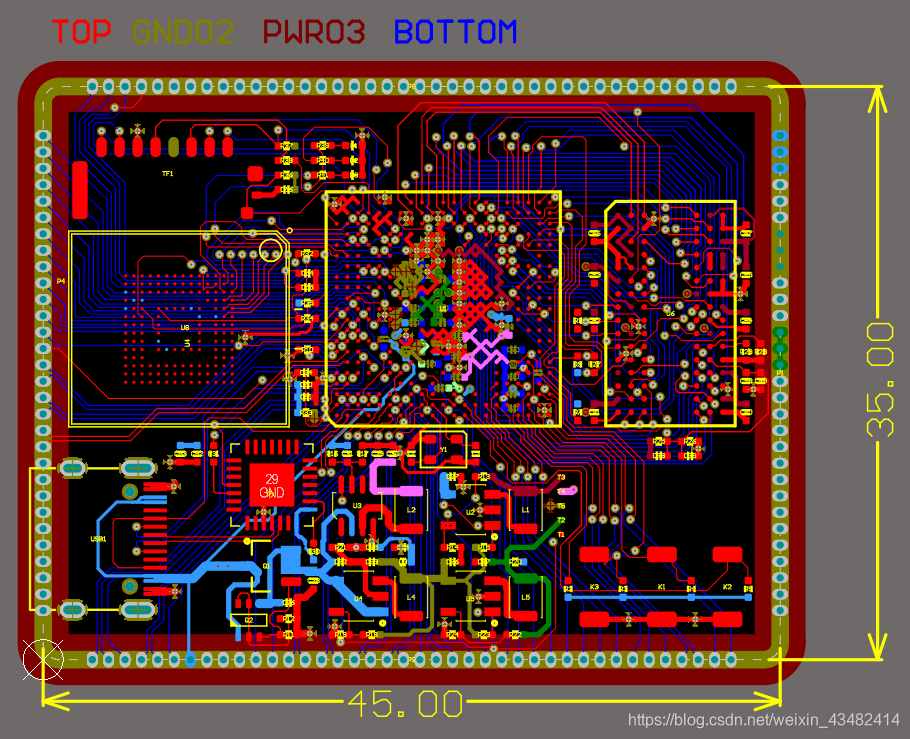

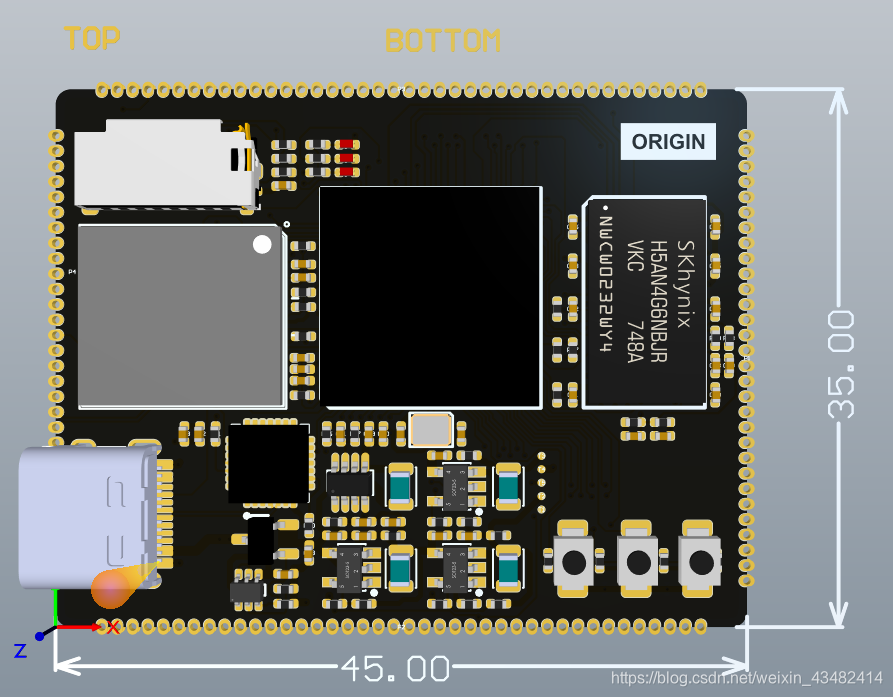

进度60%,把线拉通了。
![在这里插入图片描述](https://img-blog.csdnimg.cn/20210205011243932.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80MzQ4MjQxNA==,size_16,color_FFFFFF,t_70)
![在这里插入图片描述](https://img-blog.csdnimg.cn/2021020501125460.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80MzQ4MjQxNA==,size_16,color_FFFFFF,t_70)
![在这里插入图片描述](https://img-blog.csdnimg.cn/20210205011318479.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80MzQ4MjQxNA==,size_16,color_FFFFFF,t_70)
![在这里插入图片描述](https://img-blog.csdnimg.cn/20210205011326903.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80MzQ4MjQxNA==,size_16,color_FFFFFF,t_70)
PinMap

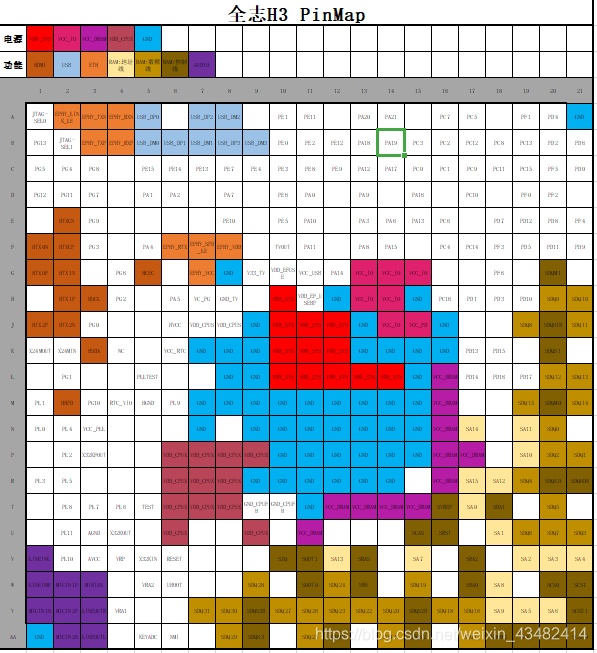

为了方便规划布线,做了个PinMap表格,如下:
![在这里插入图片描述](https://img-blog.csdnimg.cn/20210201155048972.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80MzQ4MjQxNA==,size_16,color_FFFFFF,t_70)
Excel表格文件,已经上传资源,需要的可以自行下载。
