HCIA-以太网链路聚合

实验目的：

1.增加链路带宽
2.提供链路备份
3.链路负载分担

链路聚合模式简介

手工模式：
手工模式不需要支持LACP协议，默认所有链路都是活动链路，进行有限的故障检查
LACP模式：
基于LACP协议动态聚合模式。自动分配链路。

配置手工模式链路聚合

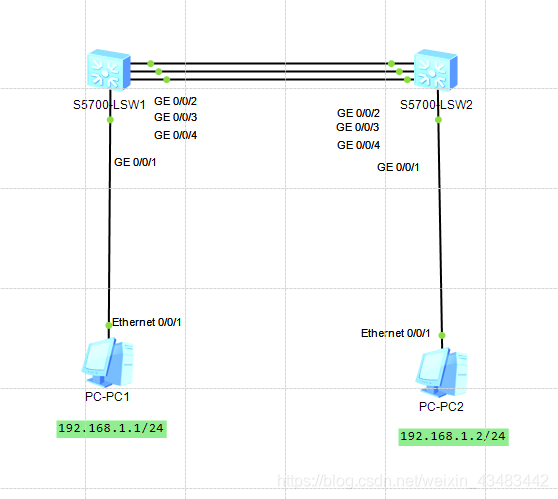

拓扑图：
在这里插入图片描述

创建聚合组

interface Eth-Trunk 0 #创建聚合接口0，可以有0-63个接口组
mode manual load-balance #配置聚合模式，默认为手工模式
trunkport GigabitEthernet 0/0/2 to 0/0/4 #将接口加入聚合组，可以在此处添加，也可以在接口模式下添加,可以批量添加接口

查看聚合接口信息：

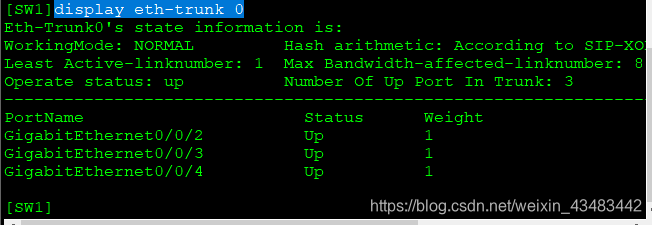

display eth-trunk 0
在这里插入图片描述
这边可以看到接口组有3个成员接口，且端口状态都是up的。两台交换机上应该都可以查看到。

结果检验

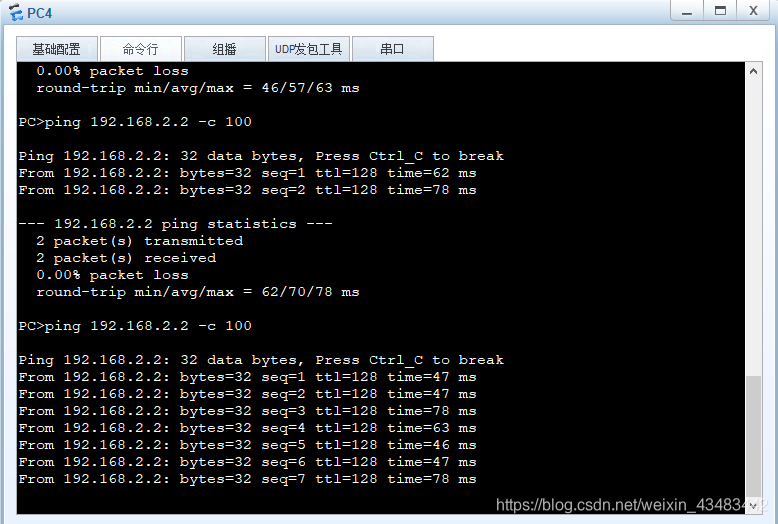

然后在电脑上ping测试。
在这里插入图片描述
现在进行断线模拟线路故障测试。

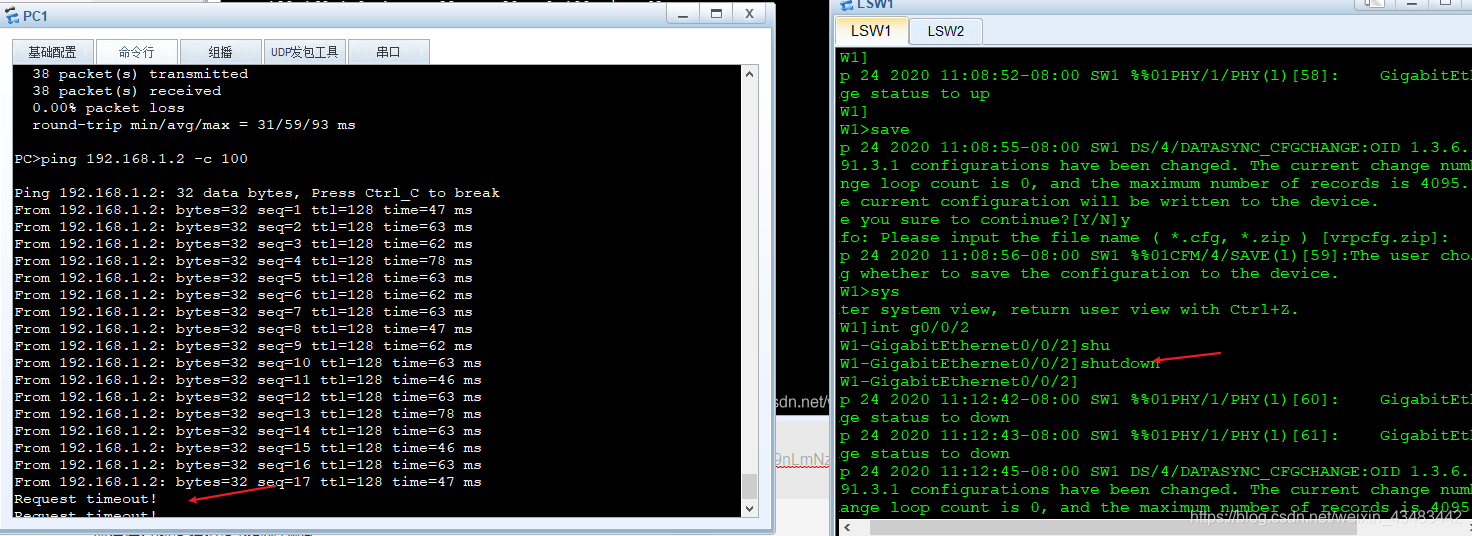

将交换机1的G0/0/2手动shutdown掉

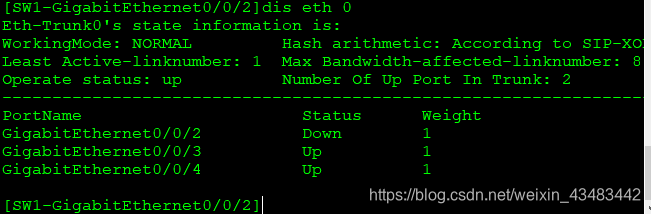

再次查看聚合接口：

发现G0/0/2口down掉了，但是其他接口正常，电脑联通性会中断一会，然后等待聚合接口协商完成会再次恢复正常。

负载分担模式

在这里插入图片描述

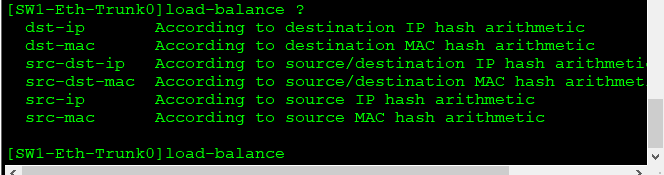

默认是srt-dst-ip 源地址/目的地址负载分担。

配置 Eth-Trunk接口的接口类型：
聚合接口和普通接口一样可以配置为：Trunk、Access、Hybrid

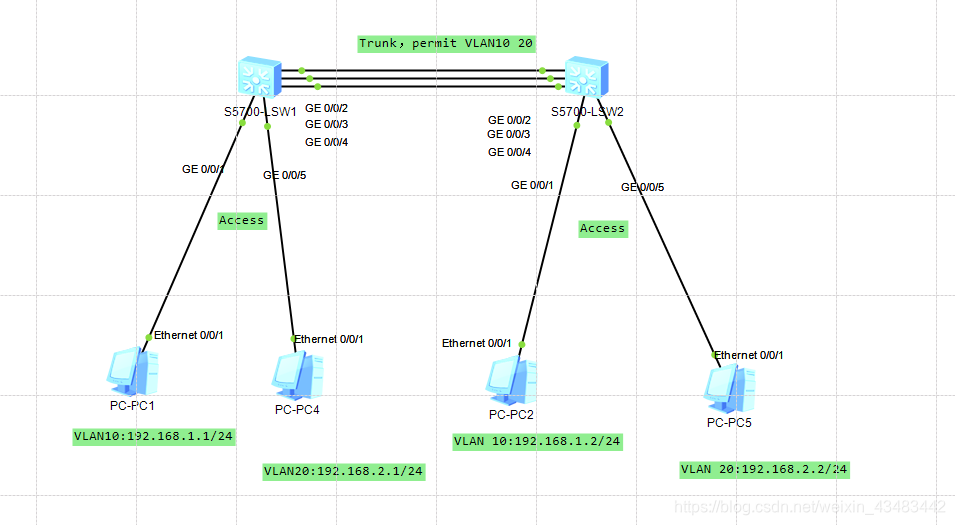

现在我们修改一下拓扑图完成手工聚合模式的配置。
在这里插入图片描述
配置好电脑地址信息之后，开始配置交换机。
SW1:

vlan batch 10 20 #创建vlan 10 20

interface GigabitEthernet0/0/1 #配置PC1到vlan 10
 port link-type access
 port default vlan 10

interface GigabitEthernet0/0/5 #配置PC1到vlan 20
 port link-type access
 port default vlan 20

interface Eth-Trunk0  #配置聚合接口为trunk,放通VLAN 10 20
 port link-type trunk
 port trunk allow-pass vlan 10 20

交换机2也是一样的配置，省略。
测试：
VLAN 10:测试
在这里插入图片描述

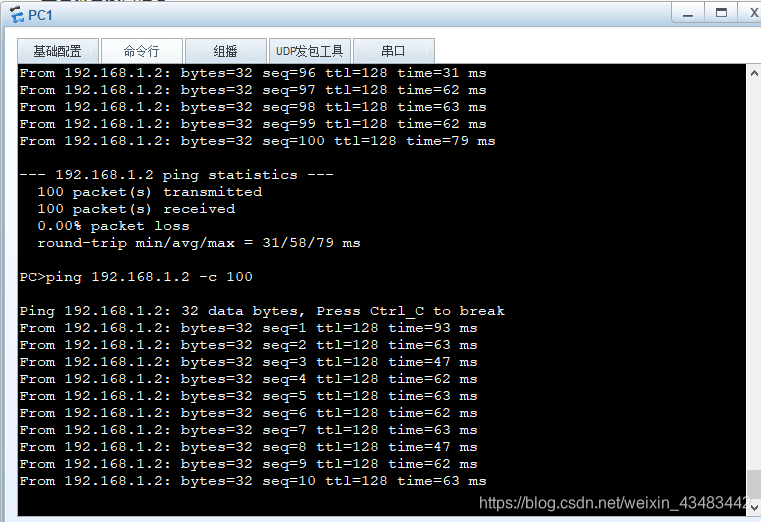

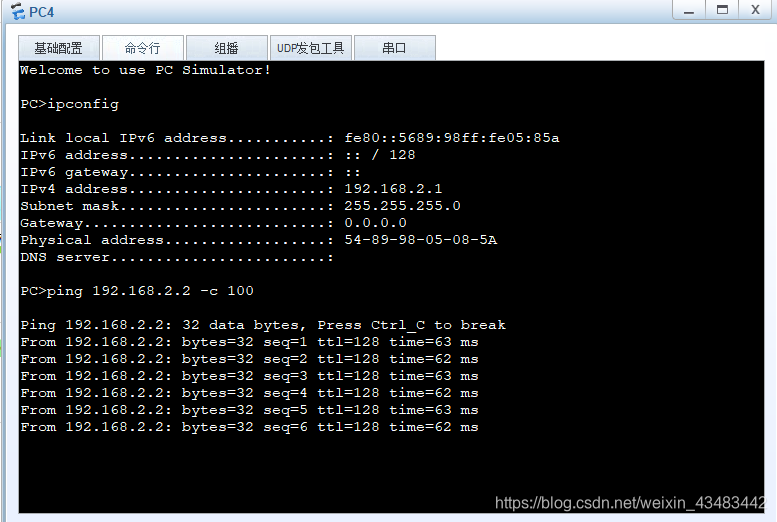

VLAN 20测试

结果都是可以通信的。

LACP模式端口聚合：

拓扑图还是使用上面的，就将聚合模式修改为LACP模式并配置一些特性就好了。
在这里插入图片描述
创建Eth-Trunk接口
int Eth-Trunk 0

设置LACP模式：
mode lacp-static

添加成员接口
trunkport GigabitEthernet 0/0/2 to 0/0/4

配置活动接口数(可选)
LACP模式可以设置最大活动接口数，这么做的意义是，比如总共有8条线路，实际只有有6个活动接口就足够了，在保证带宽为6G的情况下，设置6条活动接口数，剩下2条留作冗余保留。

max active-linknumber 2 #这里总共3条，设置最大为2，所以我这条etth-trunk的最大带宽是2G，当其中一条down了才会从剩下一条补充进来。上限还是2.

配置负载分担模式(可选)

load-balance src-dst-ip #负载分担模式和手工的是一样的

配置系统LACP优先级(可选)
LACP优先级是用于确定那台设备为主，较优先。LACP模式两端活动端口必须保持一致，否则无法建立连接，因此常用就是给两台设备一个优先级，优先级低的以优先级高的为准，调整活动接口。默认的系统LACP优先级是32768，优先级越小级别越高。
配置系统优先级需要在全局模式下配置而不是接口模式
lacp priority 4096 #配置为4096的倍数
lacp priority 8192 #配置为4096的倍数，8192
在这里插入图片描述
这样就会以交换机1为主。

配置接口LACP优先级(可选)
接口优先级就是哪些接口会优先被选为活动接口。
通过进入接口模式配置

int g0/0/2
lacp priority 4096

配置LACP抢占(可选)
LACP抢占就是高优先级的会在接口up之后立即成为活动接口，否则高优先级的接口也不能自动成为活动接口。
配置抢占
int eth-trunk 0
lacp preempt enable #开启LACP抢占功能。

现在让我们继续完成实验。

一样的需要配置Trunk，放通VLAN 10 20
eth-trunk接口配置：

interface Eth-Trunk0
 port link-type trunk
 port trunk allow-pass vlan 10 20
 mode lacp-static
 lacp preempt enable
 max active-linknumber 3

实验结果：

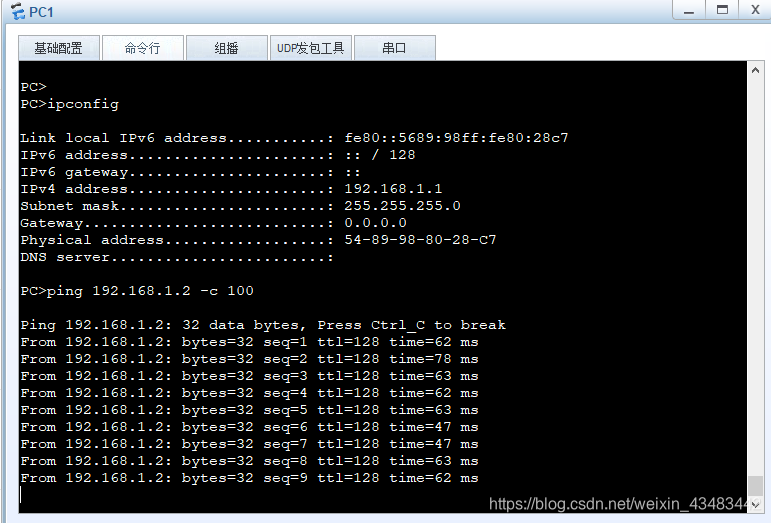

PC1:
在这里插入图片描述

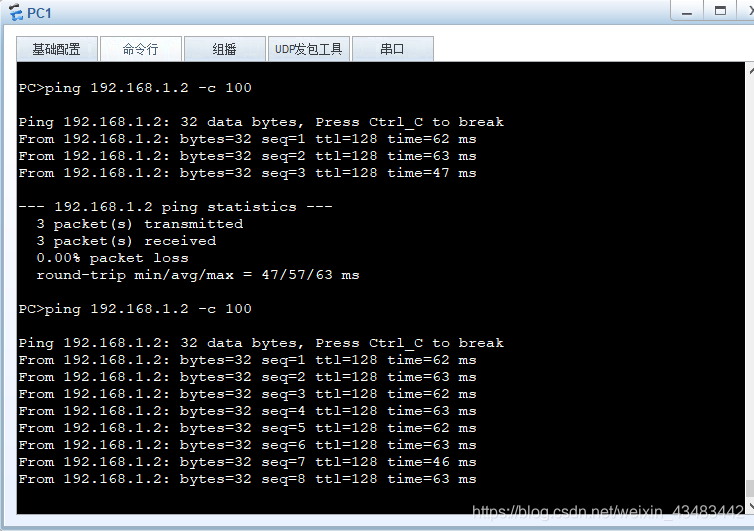

PC2:

检验聚合接口信息：

display eth-trunk 0

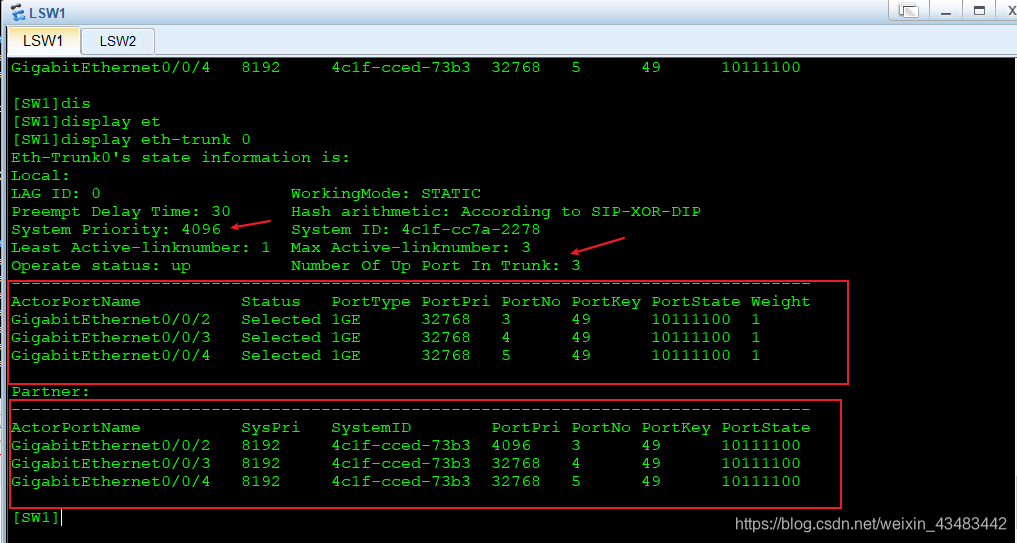

在这里插入图片描述
可以查看本地接口，对端协商信息ID，系统优先级，最大活动接口数，接口优先级等等信息。

好了，华为交换机端口聚合实验学习到这里结束。
