前面我们学习了BGP路由优选的四个原则，今天来学习下Origin属性对于路由选路的影响。

一、优选Origin属性最优的路由

BGP的origin属性是BGP路由更新中的一个重要组成部分，它提供了关于路由信息来源的指示。origin属性有三个可能的值，每个值都有其特定的意义和用途：

IGP (Interior Gateway Protocol) - 内部网关协议

这个值表示路由信息是从自治系统（AS）内部的路由协议获得的。这些协议可能包括OSPF（开放最短路径优先）、RIP（路由信息协议）、EIGRP（增强内部网关路由协议）等。当BGP路由器从IGP学习到路由时，它会将该路由的origin属性设置为IGP,通常表示为i。

EGP (Exterior Gateway Protocol) - 外部网关协议

这个值表示路由信息是从外部网关协议获得的。在BGP的早期版本中，EGP是BGP的前身，用于在不同的自治系统之间交换路由信息。然而，随着BGP的普及，EGP已经很少使用，BGP现在通常用于在自治系统之间交换路由信息。如果BGP路由器从另一个BGP路由器接收到的路由信息中origin属性为EGP，这可能意味着该路由是通过一个旧的或不兼容的协议获得的，通常表示为e。

Incomplete - 不完整

这个值表示路由信息的来源不明确或不完整。这种情况通常发生在路由信息在多个AS之间传递时，原始的origin属性可能因为某些原因丢失或未被正确传递。当BGP路由器从一个外部AS接收到一个没有明确origin属性的路由时，它会将该路由的origin属性设置为Incomplete，通常表示为? 。

在BGP的路由选择过程中，origin属性可以作为决定因素之一。BGP路由器在选择最佳路由时，会根据以下优先级顺序考虑origin属性：

IGP(i) > EGP(e) > Incomplete(?)

二、示例说明

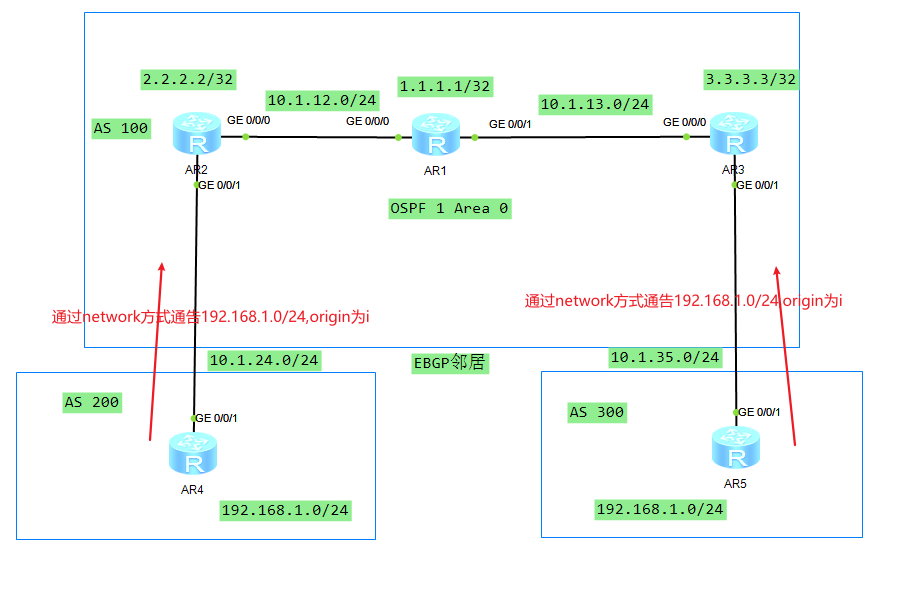

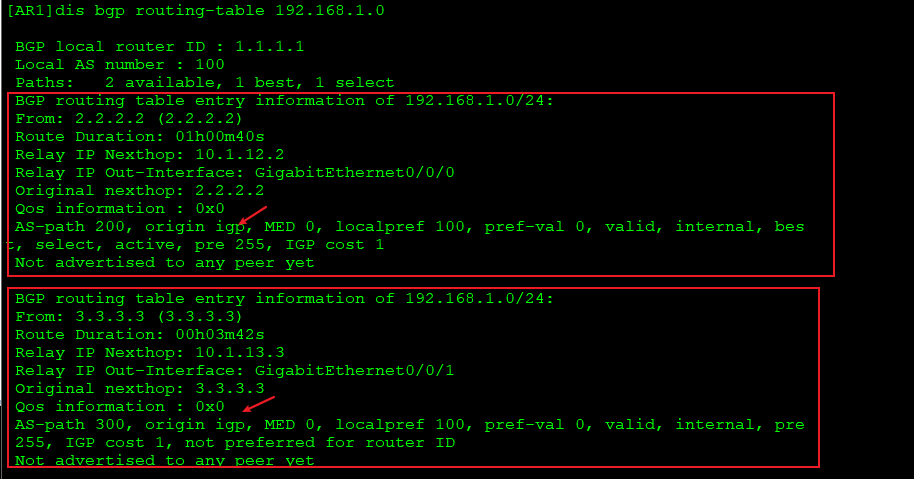

我们知道可以通过network或者import方式进行路由通告，目前AR4、AR5都是通过network方式通告路由的，查看下目前的origin属性是什么？

现在origin都为i，无法优选，因此目前是通过Router-ID来进行优选的，我们修改AR4的通告方式使其优选AR5。

有两种方式：

在AR4上修改通告方式
通过路由策略直接修改origin属性，在接收或者发布时调用路由策略

2.1 在通告路由的设备上修改通告方式

# 配置前缀列表
ip ip-prefix 1 index 10 permit 192.168.1.0 24

# 配置路由策略
route-policy 1 permit node 10
 if-match ip-prefix 1


bgp 200
 router-id 10.1.24.4
 peer 10.1.24.2 as-number 100
 #
 ipv4-family unicast
  undo synchronization
  import-route direct route-policy 1     # 删除掉network配置，通过导入直连然后调用路由策略
  peer 10.1.24.2 enable

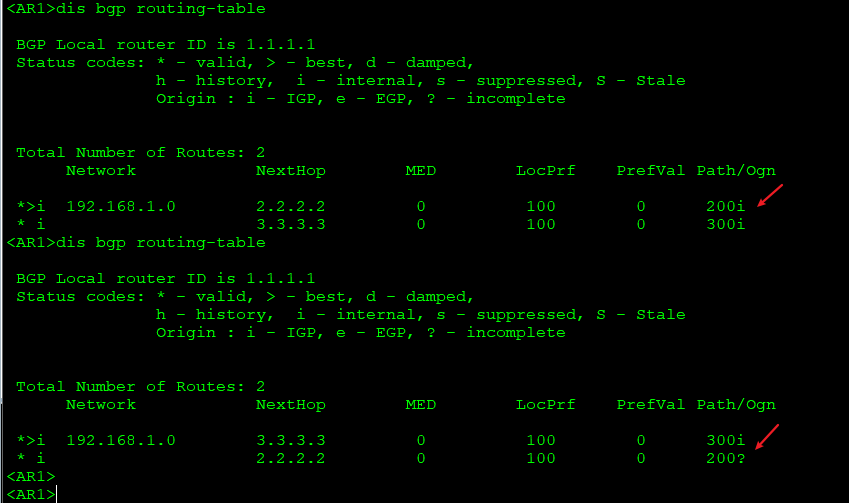

在AR1上查看AR4、AR5发布的路由。

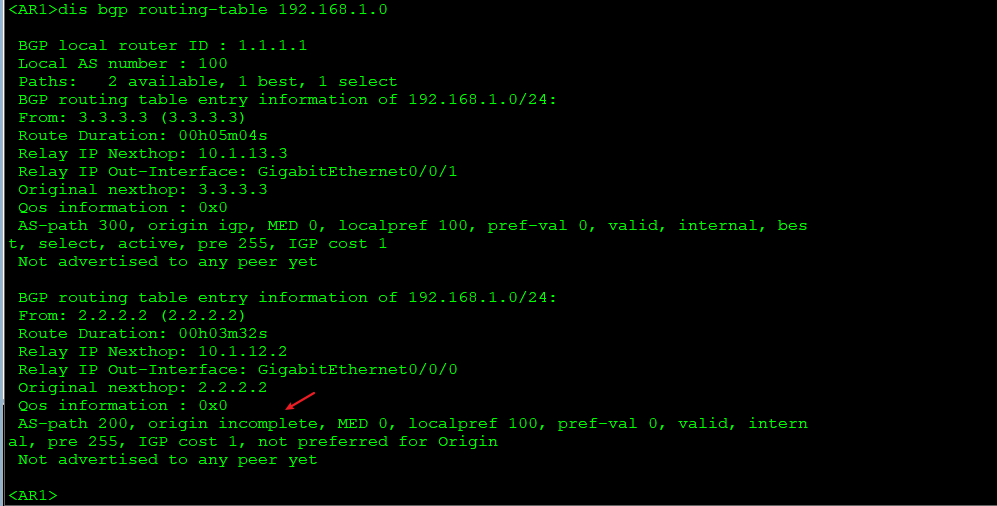

修改路由通告方式原来是优选AR4，现在优选AR5路由，然后origin属性变为 ? 。

2.2 通过路由策略修改发布或者接收路由的属性

可以在AR4或者AR1或其它都行，只要方向对了就可以了。

按照上面配置之后AR4的origin为 ?, AR5为i。现在通过路由策略修改AR5的origin为egp。

# 配置前缀列表
ip ip-prefix 1 index 10 permit 192.168.1.0 24

# 配置路由策略
route-policy 1 permit node 10
 if-match ip-prefix 1          # 匹配前缀列表
 apply origin egp 300          # 设置origin属性为egp

# 在向邻居通告时调用路由策略
bgp 300
 peer 10.1.35.3 as-number 100
 peer 10.1.56.6 as-number 400
 #
 ipv4-family unicast
  undo synchronization
  network 192.168.1.0
  peer 10.1.35.3 enable
  peer 10.1.35.3 route-policy 1 export  # 在向邻居通告时调用路由策略
  peer 10.1.56.6 enable

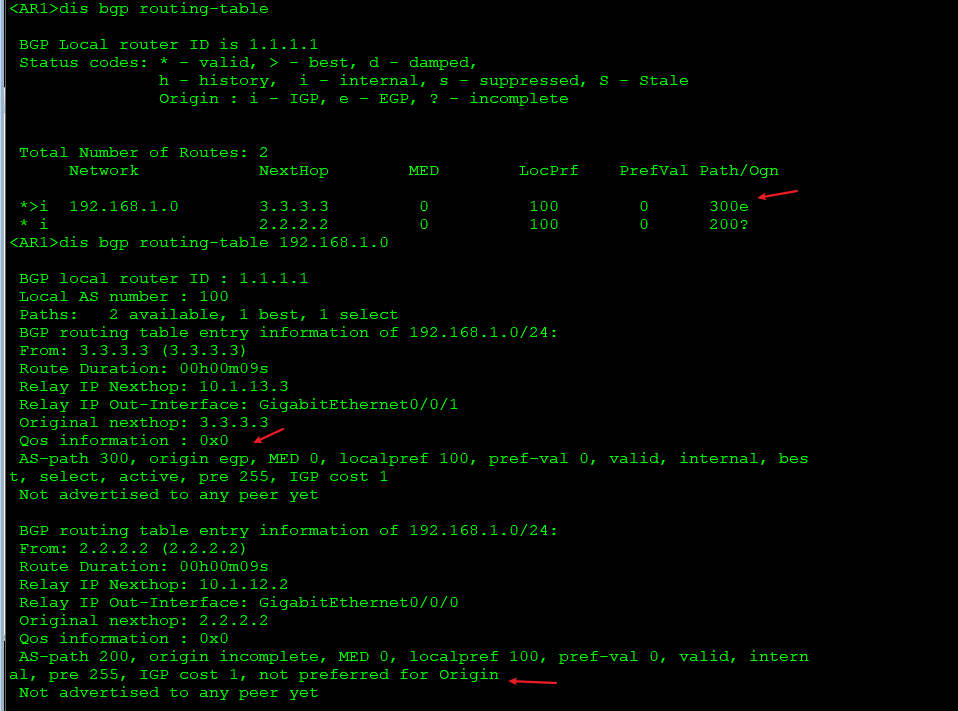

AR1上查看：

关于为什么通过network和import通告的路由origin属性不一致我也网上查了一下，解释是这样的：

通过network命令通告的路由

当BGP路由器使用network命令来手动指定要宣告的路由时，这些路由被视为从BGP路由器的内部学到的，即它们被视为内部网关协议（IGP）学到的路由。即使这些路由实际上是通过其他方式（如静态路由或直接连接的网络）学到的，BGP路由器也会将这些路由的origin属性设置为IGP。这是因为BGP路由器将这些路由视为其自治系统内部的一部分，而不是从外部学到的。

通过import命令通告的路由

当BGP路由器使用import命令从其他路由源（如静态路由、RIP、OSPF等）导入路由时，这些路由的来源可能不是BGP内部的，而是来自其他协议或配置。在这种情况下，BGP路由器无法确定这些路由的确切来源，因此将这些路由的origin属性设置为Incomplete（通常表示为?）。这种设置反映了BGP路由器对这些路由来源的不确定性，因为它们可能来自不同的协议或配置，BGP路由器无法验证它们的确切来源。

通过将network命令宣告的路由的origin属性设置为IGP，BGP路由器可以优先考虑这些路由，因为它们被视为来自自治系统内部的更可信的路由。而将import命令导入的路由的origin属性设置为Incomplete，则表示这些路由的来源不明确，可能需要在路由选择过程中给予较低的优先级。

总结：Origin属性表示路由的来源，Origjin有三种表示：IGP、EGP、Incomplete，常见为IGP和Incomplete。可以通过修改通告方式和使用路由策略来修改Origin进而实现路由优选，IGP>EGP>Incomplete。
