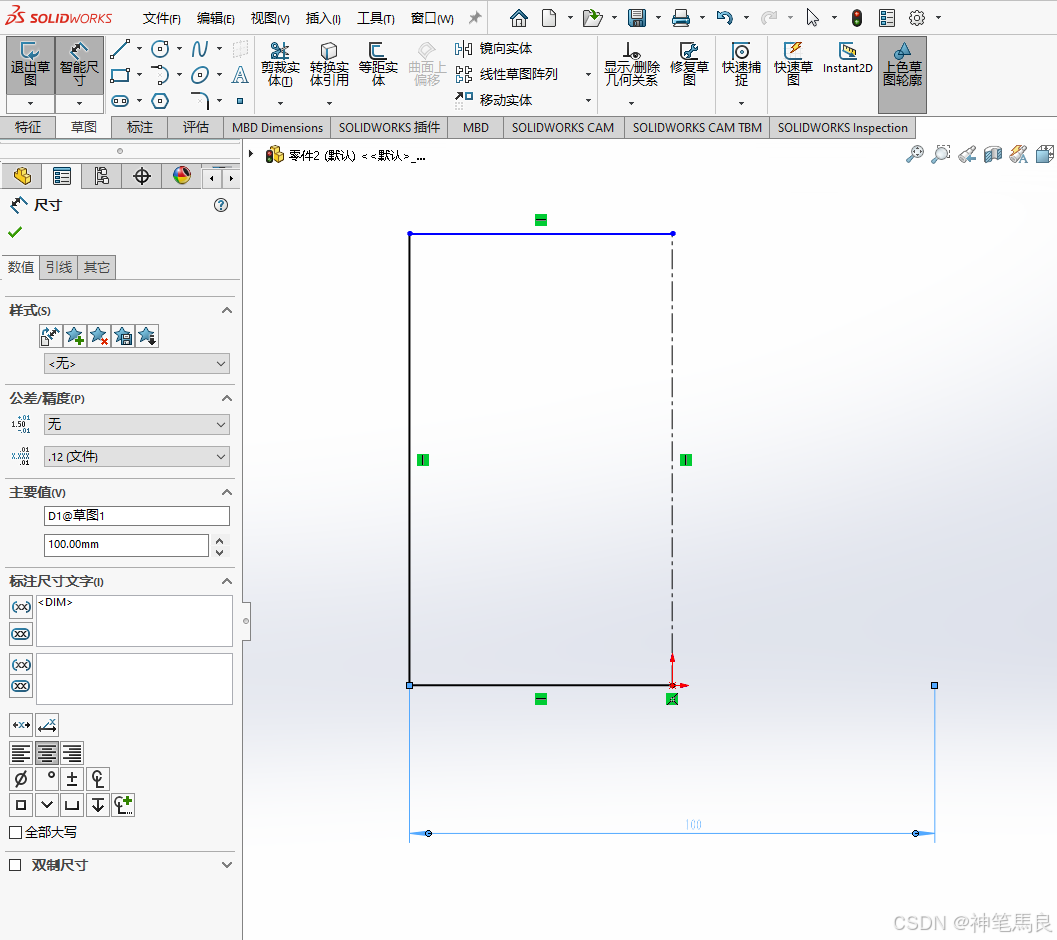

智能尺寸测量一条实线与一条点划线之间的距离，为什么测量得到是两者距离的两倍，当成了圆柱截面的直径处理了吗？

问题描述：

智能尺寸测量一条实线与一条点划线之间的距离，为什么测量得到是两者距离的两倍，当成了圆柱截面的直径处理了吗？

问题解答：

在SolidWorks中，智能尺寸（Smart Dimension）工具用于标注和测量草图中的几何元素。测量实线与点划线（通常为构造线）之间的距离时，出现距离为两者实际距离的两倍的情况，可能是因为SolidWorks默认将构造线视为对称的中心线，并将其与实线之间的距离解释为直径而不是半径。

可能的原因

• 构造线被视为中心线：当实线与构造线之间的距离被标注时，SolidWorks可能会将构造线视为对称中心线，这种情况下，测量到的是从实线到构造线再到对称点的距离，从而得到两倍的实际距离。

示例解释

1. 构造线作为中心线：

   • 假设有一条实线和一条构造线，构造线被认为是一个对称轴。当使用智能尺寸工具测量实线到构造线的距离时，SolidWorks默认测量的是实线到对称轴再到对称点的距离，即两倍实际距离。

2. 测量过程：

   • 如果实线在构造线的右侧，实际距离为 ddd，但SolidWorks显示的距离为 2d2d2d，因为它假设这是圆柱的直径测量，而构造线是中心线。
