solidworks工程图中如何使用注释功能进行标注？

问题描述：

solidworks工程图中如何使用注释功能进行标注？

问题解答：

在 SolidWorks 工程图中，使用注释功能可以在图纸上添加文字说明、标注或备注，这对于传达设计意图和提供额外信息非常重要。以下是如何使用注释功能进行标注的详细步骤：

使用注释功能进行标注

1. 选择注释工具：

   • 在工程图的注解工具栏中，点击“注释”按钮（通常显示为一个带有“A”的图标）。

2. 选择标注特征：

   • 将鼠标移动到工程图中，光标会变成一个箭头。
   • 在工程图中找到你要注释的特征，点击鼠标左键确定箭头的起点。
   • 如果你想要注释与某个特征相关，可以点击该特征，使箭头指向它。

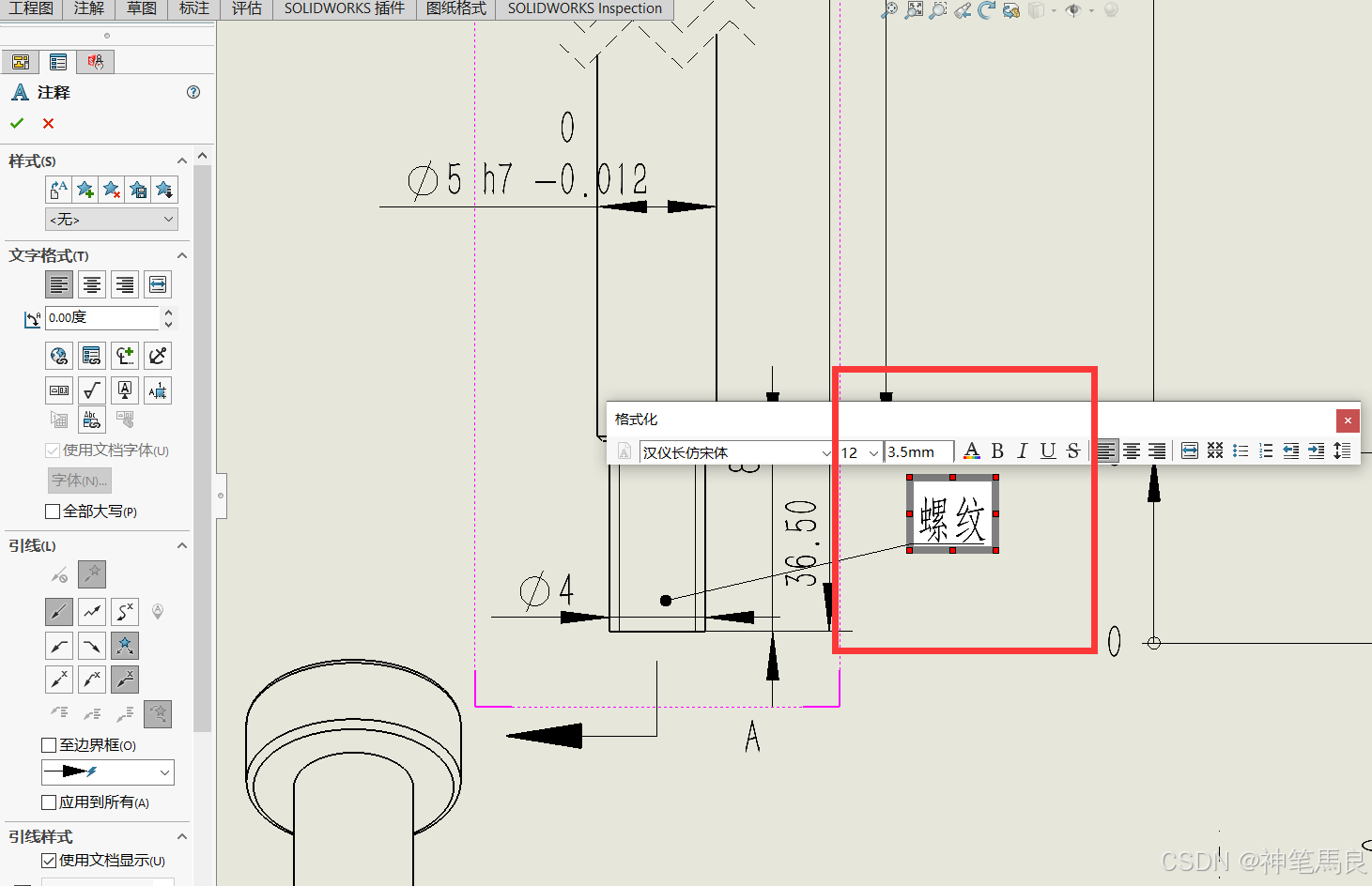

3. 确定文字输入位置：

   • 在你选择特征后，移动鼠标到图纸的合适位置，再次点击鼠标左键，确定文字的输入位置。
   • 在弹出的文本框中输入你想要添加的注释文字。

4. 确认和调整注释：

   • 输入完文字后，可以直接点击“确定”按钮完成注释。
   • 如果你不需要箭头，或者想要调整箭头的样式，可以在左侧的属性栏中进行设置：
     • 取消箭头：在属性栏中找到箭头选项，可以选择去掉箭头。
     • 修改箭头样式：可以选择不同类型的箭头，如实心箭头、空心箭头、直线或无箭头等。

5. 编辑注释：

   • 如果需要修改文字内容或调整文字的大小，可以双击已创建的注释进行编辑。
   • 在弹出的文本框中，你可以更改文字内容。
   • 在属性栏中，你还可以调整文字的字体、大小、颜色等属性。

注释功能的应用场景

• 添加文字说明：在工程图中，注释功能通常用于添加额外的文字说明或备注，帮助阅读者理解设计细节。
• 标注特殊特征：对于需要特别注意的特征或零件，可以通过注释进行标注，以引起注意。
• 无箭头的备注：有时你可能只需要添加纯文字说明而不需要指向特定的特征，这时可以去掉箭头，直接在图纸上添加文字。

总结

使用 SolidWorks 工程图中的注释功能，你可以轻松地在图纸上添加文字标注或说明。通过箭头指向特定特征或直接在图纸上添加文字，注释功能帮助传达更多的设计信息。注释的外观和内容可以通过属性栏进行调整，确保符合你的图纸需求和规范。这使得注释功能非常灵活，适用于各种工程图的标注需求。

花絮：

solidworks工程图中如何使用注释功能进行标注？注释在工程图中添加文字的功能，点击注释，将鼠标移动到工程图中，可以看见一个箭头，在工程图中找到一处特征点击，然后在其旁边再次按下鼠标左键，这里就可以输入文字了。输入文字之后点击确定。当然注释也可以没有箭头，他的设置可以在属性栏中调整，也可以通过双击来修改文字内容以及改变文字大小。
