OrCAD Capture 小工具：一键提取PinName&添加网络标号

于 2024-08-26 23:33:41 发布
阅读量915 收藏 6
点赞数 10
文章标签： 硬件工程
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_43515894/article/details/141575991
版权

1. 工具用途

    作为一名硬件设计人员，在用Cadence Capture画图时，一键提取Pins的Name并自动添加连线以及网络标号！

    从此原理图设计开始变得快捷！

2. 使用环境

    适用于Cadence16.6、17.2、17.4、23.1等版本，如遇到不能使用的问题，可通过公众号留言反馈；

3. 操作步骤

    打开你的.DSN设计文件（注意：安装后要关闭Capture，重新打开）；

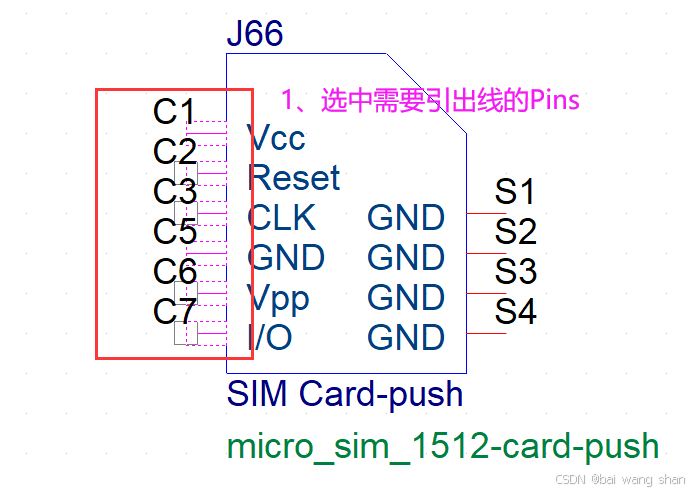

    然后在某一Page下，选择需要引出线的Pins，如下：

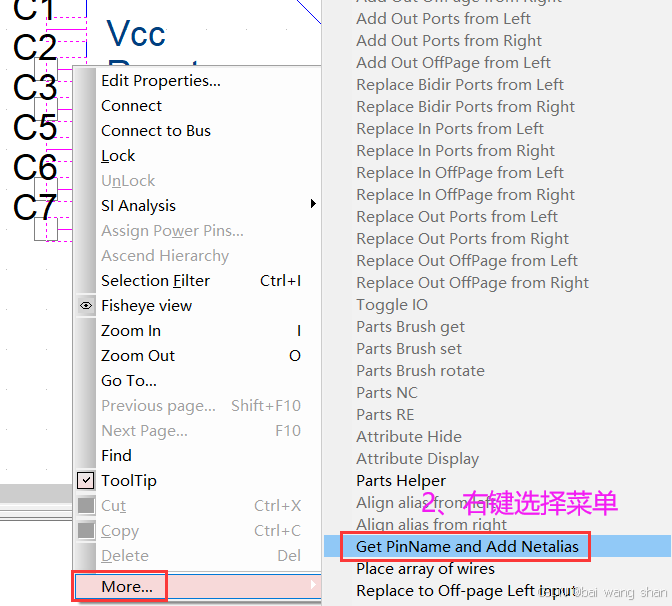

右键选择菜单，如下；

执行后效果，如下：

从此设计变得：So Easy！

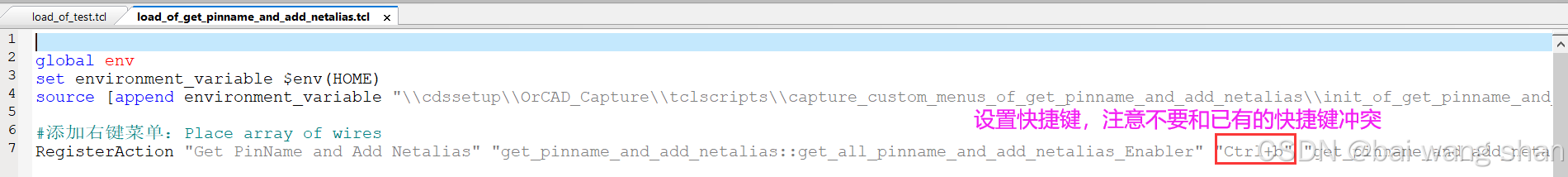

4. 快捷键设置

5. 工具获取

    关注公众号后，查看对应的文章，查看获取方式（备注：该工具是fufei的，大佬们即便不dashang，也可以先关注公众号，公众号会不时推出一些实用小工具）；

    如使用过程中遇到问题，请关注公众号，发送消息留言反馈；
