前言

以前有进行类似的设置，但是时间久了就忘了，这里留个记录，顺便分享一下。

为实现图片序号随章节自动编号，并且可以使用【引用】模块的插入题注实现，方便后面【交叉引用】，这里给出一种借助多级列表的实现方法，截图只截了关键步骤，所以需要多配合文字了解。
环境：Word2016

Part 1 准备工作

首先，这里需要先设置好样式，一般论文是需要三级的样式，即第一章，第1.1节，第1.1.1节
这里我是用 word默认的[标题1]用来修改设置为 第一章，第二章的样式
然后 word默认的[标题2]空着备用（原因后面就知道了）
至于1.1节和1.1.1节等可以自己新建样式。

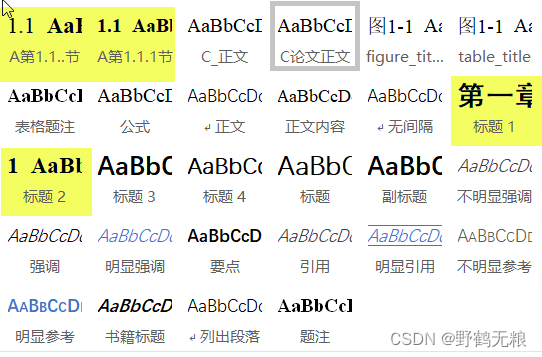

我设置好的大纲如下所示，见高亮区

Part 2 设置多级列表和题注

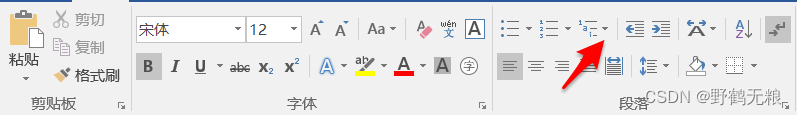

2.1 找到箭头指的【定义多级列表】，下拉 点击【定义新的多级列表】

----------------------------------------------------------------------------------------

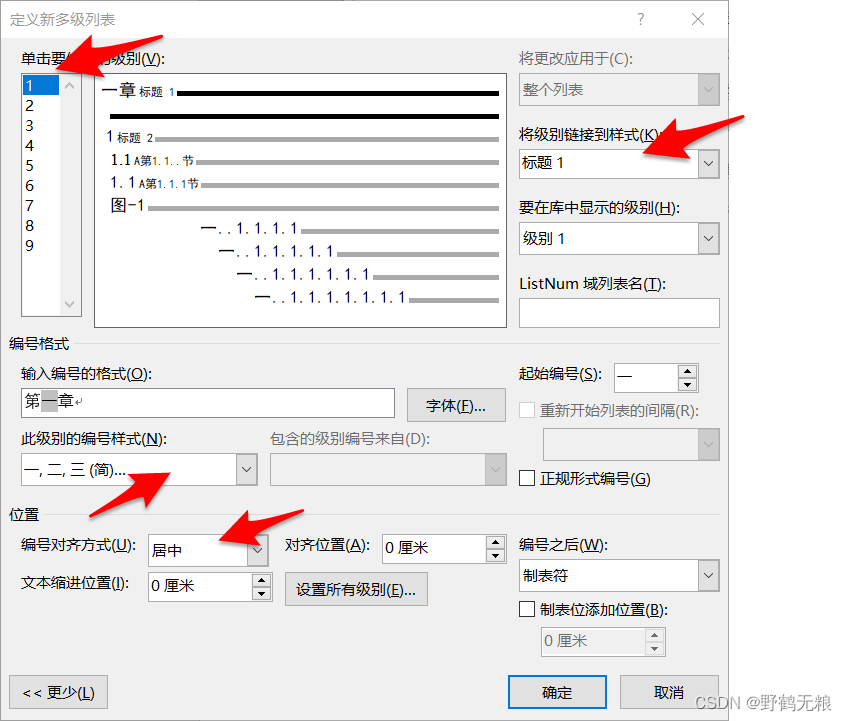

2.2 第1级的设置

【此级别的编号样式】设置为中文的【一，二，三】，然后【输入编号的格式】会显示中文“一”，一般是需要设置成“第一章”，所以这里在“一”的前后补充“第”和“章”，
这样章节变化的就是“第一章”，“第二章”，“第三章”…
如果需要居中就把【编号对齐方式设置为居中就行】

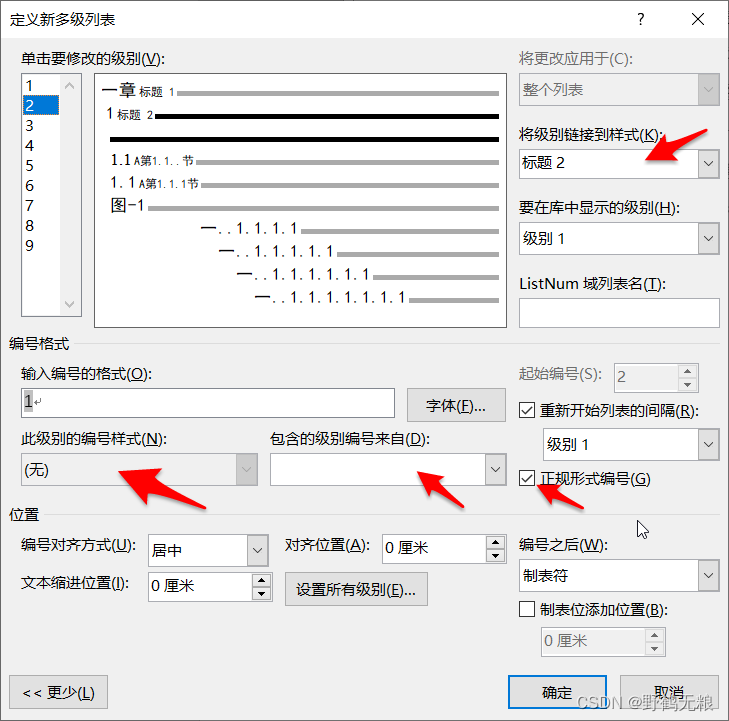

2.3 关键是第2级的设置

【将级别链接至样式】设置为【标题2】，
【此级别的编号样式】设置成 【无】，然后【包含的级别编号来自】选择级别一，这样第二级显示的就是第一级的序号，但是这个时候序号是中文的“一”，所以需要勾选【正规形式编号】, 这样中文的“一”就变成了阿拉伯数字“1”。

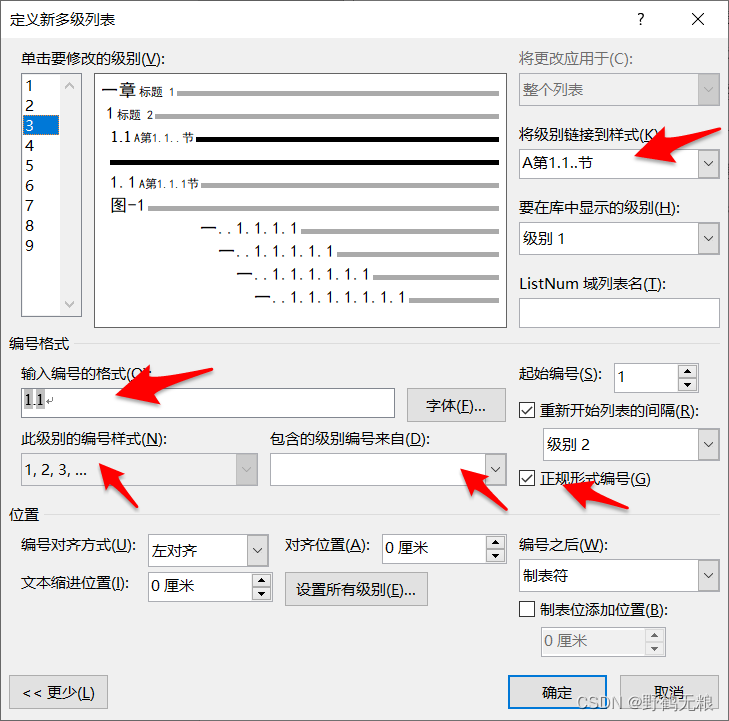

2.4 接下来是第三级

【将级别链接至样式】设置为 你自己设定好的第1.1节的样式
【输入编号的格式】看是不是空的，如果不是空的，就把【此级别的编号样式】设置成 【无】
将【输入编号的格式】中的内容删除掉后再设置（避免操作错误重复设置导致错乱）。
【输入编号的格式】为空后，先在【包含的级别编号来自】选择级别一，这样第三级的也可以包含有第一级的序号，这个时候序号是中文的“一”。
然后把【此级别的编号样式】设置成 【1,2,3…】，这样【输入编号的格式】里面就是一1了，这是勾选【正规形式编号】，勾选完得到的就是11。
但我们需要的编号是1.1，所以直接在【输入编号的格式】中的两个1中间加上一个点，也就是得到1.1节的编号形式。
如果这个编号需要左对齐，那就把编号对齐方式改一下就行。

然后是第4级，和第3级类似，设定方法就不多赘述了。
如果想设定1.1.1.1，那就是多设定一个第5级，也是和1.1节类似的方法。
设定完后就【确定】退出

2.5 在章节标题后穿插另一个样式

接下来是先在正文区域建立一个章节标题，这里是我用的 【标题1】 样式

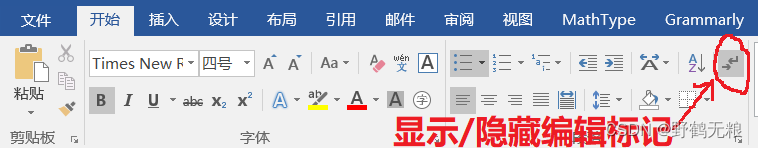

建立好章标题之后，将光标移到在第一章的标题后面，按组合键【Ctrl+Alt+Enter】即为输入了一个【样式分割符】。这里要打开Word中的【显示/隐藏边际标记】才能看到前后操作的差别。

如此，在同一行就可以同时存在两种样式，然后将这个章标题后面的空格样式设置为“标题2”。

---

PS：这里的操作其实就是相当于我们在不影响内容和排版的情况下复制了一个章节序号。
举个栗子，比如说图2-3是第二章的第3个图，但是论文有时候需要中文的数字，如果直接引用的话会出现“图二-3”的情况，同时为了不影响其他小节的序号，所以这里要另外在多级列表里面设定一个级别（链接了样式）来将中文的序号复制一遍成为阿拉伯数字，然后在章标题后面插入这个设定的样式，这个样式序号与章序号一致，然后我们以用这个得到的阿拉伯数字作为“图2-3”的“2”。
因此在第一章样式的范围，你得到的序号会是"图1-1，图1-2, 图1-3…“而不会是"图一-1，图一-2,图1-3…”,
第二章样式范围内，得到的序号是"图2-1，图2-2, 图2-3…"

---

2.6 在需要使用图序号的位置插入题注

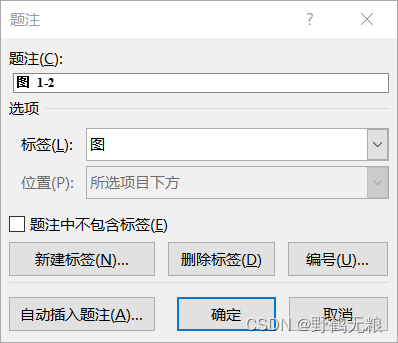

接下来就是用题注了，在【引用】找到插入题注，新建标签，比如你希望得到 “图1-1”，那标签名就设定为 “图”，后面的序号就可以随章节可以自动生成。

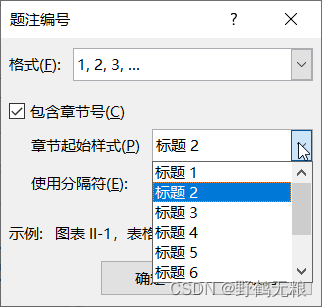

然后点击【编号】，勾选【包含章节号】

然后下拉选择【章节起始样式】，因为我们刚才有特别设定了 标题2，那这里就选择 标题2。

因为这里就只有标题1，标题2，标题3…没有显示我们新建的标题样式，所以刚才要把word默认的样式标题2要空出来，而不是用我们自己新建的样式，当然想用标题3,4,5都行，标题1理论上也可以用，总之两边的设定能对应上就行。
到这里就完成了图题注的设定方法。表格题注也是类似，在题注新建个“表”的标签，后面的流程和图的题注设定一样。

Part 3 交叉引用

想引用 图 ，点【引用】中的【交叉引用】，然后的【引用类型】选设好的标签《图》就是了，【引用内容】一般是选【只有引标签和编号】避免引入一大串的图题。

使用交叉引用，点击文本中的表和图就可以自动跳转，如果有增删表和图，也就不用费劲的一个个就修改，这些东西一开始弄好了，那么后面就会很方便。
