前言

前言

练习本实例所需要具备的ABAP知识：

FUNCTION ALV (FM_ALV) 程序的熟练编写：字段目录、布局样式、事件处理
ABAP 面向对象编程的基本知识，了解类的定义，实施方式，事件的处理。
OOALV 除事件处理外，可自己独立实现OOALV的展示……

在此知识基础上，练习本实例才有可能比较容易的顺利理解……否则，建议先打好基础知识的底子，以提高学习的效率……

参考网址

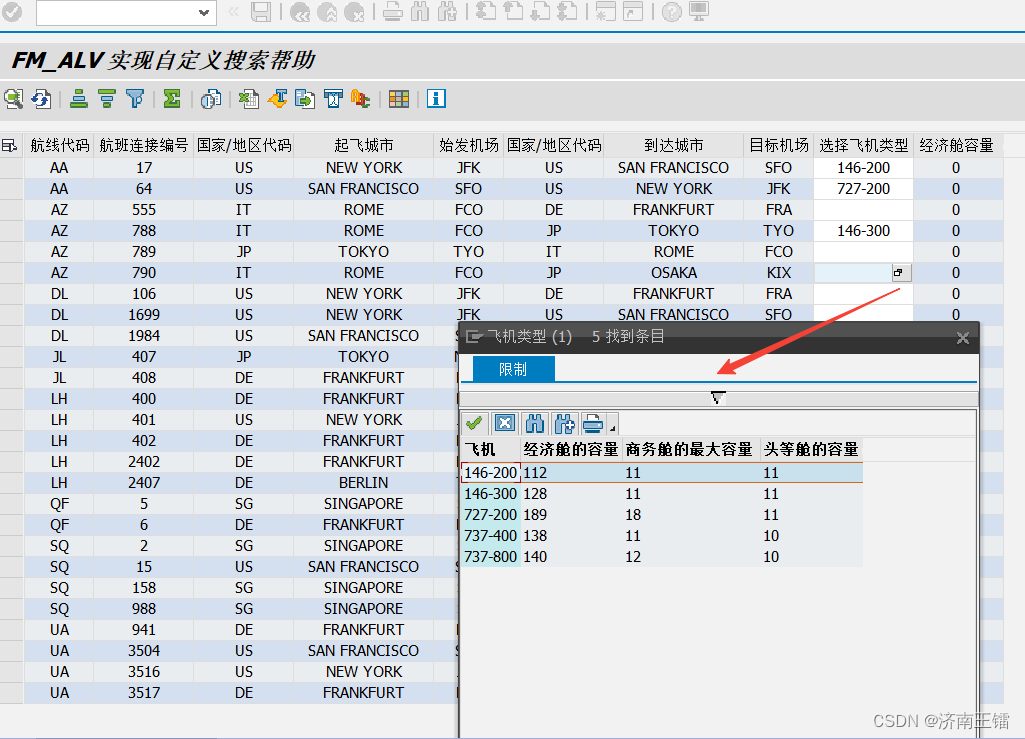

一、效果图

在这里插入图片描述
实例用表：SPFLI 航班计划 SAPLANE 飞机 . 以SPFLI 部分字段为基础，字段PLANETYPE （飞机类型）去除参照数据元素，直接TYPE 基本数据类型。作飞机类型的自定义搜索帮助(数据源：SAPLANE)。

二、程序思路：

在ALV中实现指定字段的搜索帮助：

一种方法是：在ABAP字典定义搜索帮助。然后在FIELDCATALGO 中设置三个参数：

REF_TABLE （参照表） REF_FIELD （参照字段） F4AVAILABL = ‘X’ （字段有搜索帮助）。

第二种方法：自定义代码来实现ALV的搜索帮助。

对于FM_ALV 来说，要走这种“自定义搜索帮助”的思路，其实就是给自己“套”个 OOALV的“壳”后，利用类：CL_GUI_ALV_GRIDR 一些特性，主要是 ONF4 事件来实现自定义搜索帮助。 F4AVAILABL = ‘X’ （字段有搜索帮助）也是要有的。

三、程序文件

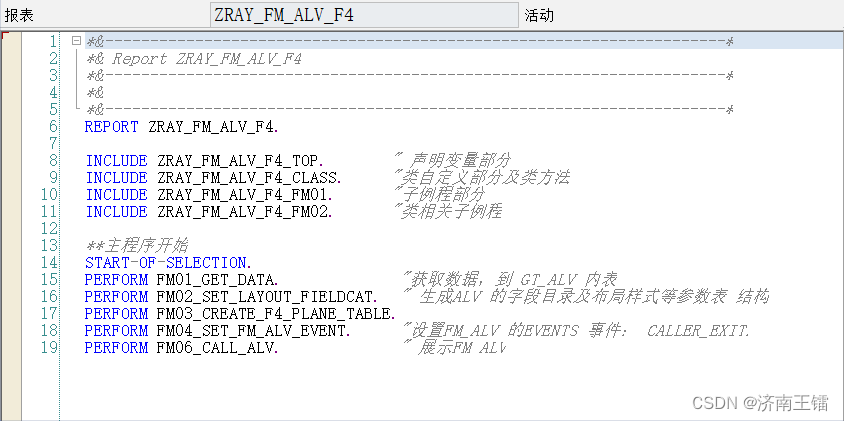

如下为全部代码，为方便大家一步复制到自己的系统上，直接执行，查看运行效果，我去除了 INCLUDE 文件。但是建议希望大家，验证效果后，自己再归整为如图下方式，便于调试与理解。
在这里插入图片描述
如下代码，直接复制后，粘贴到自己系统直接就好……

*&---------------------------------------------------------------------*
*& Report ZRAY_FM_ALV_F4
*&---------------------------------------------------------------------*
*&
*&---------------------------------------------------------------------*
REPORT ZRAY_FM_ALV_F4C.
***声明变量部
TYPE-POOLS: slis.
TABLES: spfli.

TYPES: BEGIN OF ty_spfli,
         carrid    TYPE  char3 , "航线代码
         connid    TYPE  numc4 , "航班连接编号
         countryfr TYPE  char3 , "国家/地区代码
         cityfrom  TYPE  char20  , "起飞城市
         airpfrom  TYPE  char3 , "始发机场
         countryto TYPE  char3 , "国家/地区代码
         cityto    TYPE  char20  , "到达城市
         airpto    TYPE  char3 , "目标机场
         plane TYPE  char10  ,    "飞机类型
         seatsmax  TYPE  int4     , "经济舱的最大容量
       END OF ty_spfli.
TYPES:BEGIN OF ty_help,                 "自定义搜索帮助表类型
        planetype  TYPE  s_planetye  , "飞机类型
        seatsmax   TYPE  s_seatsmax  , "经济舱的最大容量
        seatsmax_b TYPE  s_smax_b  , "商务舱的最大容量
        seatsmax_f TYPE  s_smax_f  , "头等舱的最大容量
      END OF ty_help.

DATA:
  gt_alv TYPE STANDARD TABLE OF ty_spfli,   "定义内表 及工作区
  gs_alv TYPE ty_spfli.
DATA: gt_f4_help TYPE STANDARD TABLE OF ty_help.


DATA: gs_layout   TYPE lvc_s_layo,     " 设置布局样式 参数结构
      gt_fieldcat TYPE lvc_t_fcat,    "设置字段目录参数表
      gs_fieldcat TYPE lvc_s_fcat,      "设置字段目录参数表的工作区
      gT_events   TYPE slis_t_event.     " 设置ALV 的事件参数表
DATA:
      go_grid TYPE REF TO cl_gui_alv_grid.
***---------------------------------------------------
*&---------------------------------------------------------------------*
*& 包含               ZRAY_FM_ALV_F4_CLASS
*&---------------------------------------------------------------------*

***"类自定义部分及类方法相关子例
CLASS lcl_event_receiver DEFINITION.
  PUBLIC SECTION.
    METHODS: handle_f4
      FOR EVENT ONF4 OF cl_gui_alv_grid
      IMPORTING e_fieldname      "字段名称
                es_row_no        "行号，注意这是个结构
                er_event_data .    "事件数据
ENDCLASS.

CLASS: lcl_event_receiver IMPLEMENTATION.
  METHOD HANDLE_F4.
    DATA: LS_STABLE TYPE LVC_S_STBL.   "定义基于稳定的刷新 所需要参数。
    LS_STABLE-ROW = 'X'.    "行固定
    LS_STABLE-COL = 'X'.   "列固定

    IF e_fieldname = 'PLANE'.   "又是小写的问题，一定要注意
      PERFORM f4_help_plane USING e_fieldname    "字段名称
                                   es_row_no       "行号，注意这是个结构
                                   er_event_data .    "事件数据
    ENDIF.
    CALL METHOD go_grid->refresh_table_display    " 使用类：CL_GUI_ALV_GRID的实例的方法，稳定刷新
      EXPORTING
        is_stable      = LS_STABLE.
  ENDMETHOD.
ENDCLASS.
**------------------------------------------
*&---------------------------------------------------------------------*
*& 包含               ZRAY_FM_ALV_F4_FM01
*&---------------------------------------------------------------------*

*&---------------------------------------------------------------------*
*& Form FM01_GET_DATAL
*&---------------------------------------------------------------------*
*& 获取数据到ALV 内表
*&---------------------------------------------------------------------*
*& -->  p1        text
*& <--  p2        text
*&---------------------------------------------------------------------*
FORM fm01_get_data .
  SELECT * FROM spfli
    INTO CORRESPONDING FIELDS OF TABLE gt_alv.
ENDFORM.
*&---------------------------------------------------------------------*
*& Form FM02_SET_LAYOUT_FIELDCAT
*&---------------------------------------------------------------------*
*& 设置字段目录与布局样式
*&---------------------------------------------------------------------*
*& -->  p1        text
*& <--  p2        text
*&---------------------------------------------------------------------*
FORM fm02_set_layout_fieldcat .
  DATA: lv_index TYPE sy-index VALUE 0.
  gs_layout-zebra      =  'X'.        "斑马线
  gs_layout-cwidth_opt =  'X'.         "优化列宽

  DEFINE: fill_fieLd.
    lv_index = lv_index + 1.            "自累加列号
    CLEAR: gs_fieldcat.
    gs_fieldcat-col_pos   = lv_index.
    gs_fieldcat-fieldname = &1.       "字段
    gs_fieldcat-just      = &2.       "对齐
    gs_fieldcat-ref_field = &3.       "参数字段
    gs_fieldcat-ref_table = &4.       "参数表
    gs_fieldcat-coltext   = &5.       "列字段名

    CASE &1.
      WHEN 'PLANE'.
        gs_fieldcat-edit  = 'X'.        "设置可编辑
        gs_fieldcat-f4availabl = 'X'.   "设置有搜索帮助
    ENDCASE.
    APPEND gs_fieldcat TO gt_fieldcat.
  END-OF-DEFINITION.
*                 &1       &2       &3        &4        &5
  fill_field: 'CARRID'    'C'   'CARRID'    'SPFLI' '航线代码'  .
  fill_field: 'CONNID'    'C'   'CONNID'    'SPFLI' '航班连接编号'  .
  fill_field:	'COUNTRYFR'	'C'	  'COUNTRYFR'	'SPFLI'	'国家/地区代码'	.
  fill_field: 'CITYFROM'  'R'   'CITYFROM'  'SPFLI' '起飞城市'  .
  fill_field: 'AIRPFROM'  'C'   'AIRPFROM'  'SPFLI' '始发机场'  .
  fill_field:	'COUNTRYTO'	'C'	  'COUNTRYTO'	'SPFLI'	'国家/地区代码'	.
  fill_field: 'CITYTO'    'R'   'CITYTO'    'SPFLI' '到达城市'  .
  fill_field: 'AIRPTO'    'C'   'AIRPTO'    'SPFLI' '目标机场'  .
  fill_field: 'PLANE'     'C'     ''        ''      '选择飞机类型'  .
  fill_field: 'SEATSMAX'  'C'     ''        ''      '经济舱容量 '  .
ENDFORM.

*&---------------------------------------------------------------------*
*& Form FM06_CALL_ALV
*&---------------------------------------------------------------------*
*& 展示FM ALV
*&---------------------------------------------------------------------*
*& -->  p1        text
*& <--  p2        text
*&---------------------------------------------------------------------*
FORM fm06_call_alv .
  CALL FUNCTION 'REUSE_ALV_GRID_DISPLAY_LVC'
    EXPORTING
      i_callback_program = sy-repid
      is_layout_lvc      = gs_layout
      it_fieldcat_lvc    = gt_fieldcat
      it_events          = gt_events[]
    TABLES
      t_outtab           = gt_alv
    EXCEPTIONS
      program_error      = 1
      OTHERS             = 2.
ENDFORM.
*&---------------------------------------------------------------------*
*& Form FM03_CREATE_F4_PLANE_TABLE
*&---------------------------------------------------------------------*
*& 获取搜索帮助表
*&---------------------------------------------------------------------*
*& -->  p1        text
*& <--  p2        text
*&---------------------------------------------------------------------*
FORM fm03_create_f4_plane_table .
    SELECT * FROM saplane
    INTO CORRESPONDING FIELDS OF TABLE gt_f4_help
    UP TO 10 ROWS.
  SORT gt_f4_help BY planetype.
ENDFORM.
*&---------------------------------------------------------------------*
*& Form FM04_SET_FM_ALV_EVENT
*&---------------------------------------------------------------------*
*& 设置FM_ALV 的CALLER_EXIT 事件
*&---------------------------------------------------------------------*
*& -->  p1        text
*& <--  p2        text
*&---------------------------------------------------------------------*
FORM               fm04_set_fm_alv_event .
  DATA: ls_events TYPE slis_alv_event.

  ls_events-name = 'CALLER_EXIT' .
  ls_events-form =  'FRM_CALLER_EXIT'.
  APPEND ls_events TO gt_events.

ENDFORM.

FORM FRM_CALLER_EXIT USING e_grid TYPE slis_data_caller_exit.
  DATA:
        lo_event_receiver TYPE REF TO lcl_event_receiver.

  DATA:                         "定义的变量为类的方法：REGISTER_F4_FOR_FIELDS 用参数
    lt_f4 TYPE lvc_t_f4 WITH HEADER LINE.

  IF go_grid IS INITIAL.
    CALL FUNCTION 'GET_GLOBALS_FROM_SLVC_FULLSCR'
      IMPORTING
        e_grid = go_grid.
  ENDIF.
* 设置事件-回车
  CALL METHOD go_grid->register_edit_event
    EXPORTING
      i_event_id = cl_gui_alv_grid=>mc_evt_enter
    EXCEPTIONS
      error      = 1
      OTHERS     = 2.
**指定OOALV 中F4字段
  lT_f4-fieldname = 'PLANE'.   "指定字段'PLANE'有搜索帮助
  lT_f4-register  = 'X'.
  lT_f4-getbefore = 'X'.
  lT_f4-chngeafter  = 'X'.
  APPEND lt_f4.

  CALL METHOD go_grid->register_f4_for_fields
    EXPORTING
      IT_F4 = LT_F4[].
**** 注册F4 搜索帮助处理方法
  CREATE OBJECT LO_EVENT_RECEIVER.
  SET HANDLER lO_event_receiver->HANDLE_F4 FOR go_grid.
ENDFORM.

**-------------------------------------------------------
*&---------------------------------------------------------------------*
*& 包含               ZRAY_FM_ALV_F4_FM02
*&---------------------------------------------------------------------*
*&---------------------------------------------------------------------*
*& Form f4_help_plane
*&---------------------------------------------------------------------*
*& text
*&---------------------------------------------------------------------*
*&      --> E_FIELDNAME
*&      --> ES_ROW_NO
*&      --> ER_EVENT_DATA
*&---------------------------------------------------------------------*
FORM f4_help_plane  USING    p_e_fieldname TYPE lvc_fname   "输入的： 列名称
                             p_es_row_no   TYPE lvc_s_roid   "输入的： 行号
                             p_er_event_data TYPE REF TO cl_alv_event_data.

  DATA: lt_return_tab TYPE STANDARD TABLE OF ddshretval,
        ls_return_tab TYPE ddshretval.

*  SELECT * FROM saplane
*    INTO CORRESPONDING FIELDS OF TABLE gt_f4_help
*    UP TO 5 ROWS.
*  SORT gt_f4_help BY planetype.

  IF p_e_fieldname = 'PLANE'      .
    CALL FUNCTION 'F4IF_INT_TABLE_VALUE_REQUEST'
      EXPORTING
        retfield         = 'PLANETYPE' "搜索帮助表：GT_F4_HELP 里的字段：PLANETYPE
        dynpprog         = sy-repid    " 当前程序
        dynpnr           = sy-dynnr     "当前屏幕号
        value_org        = 'S'           "默认为C但是此处不用S不行
        callback_program = sy-repid     "回诘程序，也为当前程序
      TABLES
        value_tab        = gt_f4_help   " F4 搜索帮助表 （说明：函数对这个表参照类型并未做规定，但返回表的类型是定死的为：DDSHRETVAL
        return_tab       = lt_return_tab   "选择后，返回表值：已经选的值。准备用来回写到ALV表对应字段上
      EXCEPTIONS
        parameter_error  = 1
        no_values_found  = 2
        OTHERS           = 3.
    IF sy-subrc = 0.
***  将选定的值填入ALV字段中: 这步回填，是在FM_ALV层次上操作。
      CLEAR: gs_alv.    " 先清空一下工作区，下步好用
      READ TABLE gt_alv INTO gs_alv INDEX p_es_row_no-row_id.  "根据传入的参数，当前行号，读取选择操作对应的字段行记录
      IF sy-subrc = 0.                                      "如果读取成功，说明有这条记录
        READ TABLE lt_return_tab INTO ls_return_tab INDEX 1 . "从返回值表中，读取选择定后值记录
        IF ls_return_tab-fieldval IS NOT INITIAL .                                    " 如果读取成功
          gs_alv-plane = ls_return_tab-fieldval.
        ENDIF.
        MODIFY gt_alv FROM gs_alv INDEX p_es_row_no-row_id TRANSPORTING plane. "注意工作区内唯一发生改变的是PLANETYPE 字段
      ENDIF.
      "X表示事件已经处理，不会去调取系统标准搜索帮助
      p_er_event_data->m_event_handled = 'X'.
    ENDIF.

  ENDIF.
ENDFORM.


**主程序开始
START-OF-SELECTION.
PERFORM FM01_GET_DATA.             "获取数据，到 GT_ALV 内表
PERFORM FM02_SET_LAYOUT_FIELDCAT.  " 生成ALV 的字段目录及布局样式等参数表 结构
PERFORM FM03_CREATE_F4_PLANE_TABLE.
PERFORM FM04_SET_FM_ALV_EVENT.     "设置FM_ALV 的EVENTS 事件： CALLER_EXIT.
PERFORM FM06_CALL_ALV.             " 展示FM ALV

四、重要知识点说明

4.1 关于 SAP 标准类中的事件，所对应的参数

本文涉及SAP标准类：CL_GUI_ALV_GRID. 我们想针对某一特定的类所对应的事情，写处理方法，就必须提前了解这个事件（例如：ONF4 事件）有哪些所对应的参数可以被我们使用，同时还要心中有数这些参数所参照的数据类型：表、结构等。对这些事件参数的清楚了解，是我们动手编写程序的前提。当然，要看完全看懂如上第三部分主程序，这也是前提。

SE24:CL_GUI_ALV_GRID 选择”事件“标签 ->选择”ONF4"事件–> 点“参数”。
在这里插入图片描述

e_fieldname "字段名称
es_row_no "行号，注意这是个结构（ROW_ID ，SUB_ROW_ID）
er_event_data "事件数据
et_bad_cells. "错误行

我们的理解是：当触发“ONF4”事件时，如上的参数可以被我们引用。我们可以在写对应处理方法时，按需要引入全部或部分参数进来。如下就是本程序中一段代码：写这个处理方法：我需要拿到 ”当前字段名称，当前的行号，事件数据（这个参数我还不太明白）

CLASS lcl_event_receiver DEFINITION.
  PUBLIC SECTION.
    METHODS: handle_f4
      FOR EVENT onf4 OF cl_gui_alv_grid
      IMPORTING e_fieldname    "字段名称
                es_row_no       "行号，注意这是个结构
                er_event_data     "事件数据
ENDCLASS.

4.2 函数：F4IF_INT_TABLE_VALUE_REQUEST 的部分参数

此函数支持自定义内表搜索帮助，但是不能通过指定search help的方式打开对话框。可以理解为，通过这个函数，为OOALV 表中的字段(这是是：‘PLANE’,注意大写)，指定一个自定义的搜索帮助内表。

SE37: F4IF_INT_TABLE_VALUE_REQUEST 打开看一下“导入”参数说明，还有“表 ”。图上边说的比我全面
在这里插入图片描述重要的参数，我的代码中也有注释：

      CALL FUNCTION 'F4IF_INT_TABLE_VALUE_REQUEST'
        EXPORTING
          retfield               = 'PLANE' "搜索帮助表：GT_F4_HELP 里的字段：PLANETYPE
         DYNPPROG               =  SY-REPID    " 当前程序
         DYNPNR                 =  SY-DYNNR     "当前屏幕号
*         WINDOW_TITLE           =
*         VALUE                  = ' '
         VALUE_ORG              = 'S'           "默认为C但是此处不用S不行
*         MULTIPLE_CHOICE        = ' '
*         DISPLAY                = ' '
         CALLBACK_PROGRAM       =  SY-REPID     "回调程序，也为当前程序
*         CALLBACK_FORM          = ' '
*         CALLBACK_METHOD        =
*         MARK_TAB               =
*       IMPORTING
*         USER_RESET             =
        tables
          value_tab              = GT_F4_HELP   " F4 搜索帮助表 （说明：函数对这个表参照类型并未做规定，但返回表的类型是定死的为：DDSHRETVAL
*         FIELD_TAB              =
         RETURN_TAB             = LT_RETURN_TAB   "选择后，返回表值：已经选的值。准备用来回写到ALV表对应字段上
       EXCEPTIONS
         PARAMETER_ERROR        = 1
         NO_VALUES_FOUND        = 2
         OTHERS                 = 3                .

4.3 OOALV 中指定F4字段的方法

类：CL_GUI_ALV_GRID 的标准定义的方法：register_f4_for_fields

**指定OOALV 中F4字段
  lT_f4-fieldname = 'PLANE'.
  lT_f4-register  = 'X'.
  lT_f4-getbefore = 'X'.
  lT_f4-chngeafter  = 'X'.
  APPEND lt_f4.

  CALL METHOD go_grid->register_f4_for_fields
    EXPORTING
      IT_F4 = LT_F4[].

4.4 OOALV 中注意编辑事件

类：CL_GUI_ALV_GRID 的标准定义的方法：register_edit_event

* 设置事件-回车
  CALL METHOD go_grid->register_edit_event
    EXPORTING
      i_event_id = cl_gui_alv_grid=>mc_evt_enter
    EXCEPTIONS
      error      = 1
      OTHERS     = 2.

4.5 函数 GET_GLOBALS_FROM_SLVC_FULLSCR

我的理解是：获取当前ALV的全局参数。这里是把FM_ALV的全局参数赋值给一个OOALV ，相当于把FM_ALV 装载到 OOALV中。然后当作OOALV 来进行操作。

以后，有更深刻的了解，我再做详细补充……

CALL FUNCTION 'GET_GLOBALS_FROM_SLVC_FULLSCR'
      IMPORTING
        e_grid = go_grid.

4.6 基于稳定的回刷。

类：CL_GUI_ALV_GRID 的标准定义的实例方法：refresh_table_display。

所谓稳定，就是滚动条，上下不滚动，左右不滚动。 LS_STABLE-ROW = ‘X’. LS_STABLE-COL = ‘X’. 记住就好，没什么好解释的。代码如下：

DATA: LS_STABLE TYPE LVC_S_STBL.   "定义基于稳定的刷新 所需要参数。
    LS_STABLE-ROW = 'X'.     "行固定
    LS_STABLE-COL = 'X'.     "列固定
        CALL METHOD go_grid->refresh_table_display    " 使用类：CL_GUI_ALV_GRID的实例的方法，稳定刷新
      EXPORTING
        is_stable      = LS_STABLE.

五、学习心得几点。

本文是在学习CSDN 作者：寒武青锋的博文《ABAP ALV中自定义搜索帮助》基础上汇总，形成自己的学习笔记，感谢原创作者的分享。
作为新手，一定，一定记得，编写ABAP程序时，单引号内的字符务必全部大写，我是有血的教训了。
常常见ABAP高手，把现成的代码，贴贴就好……对于新手来说，不建议。因为新手还没有这个资格，初期学习一定老老实实的自己敲代码，印象深，进步会更快~~

济南王镭

关注

20
点赞
踩
3

收藏

觉得还不错? 一键收藏
0
评论
FUNTION ALV 实现F4 自定义搜索帮助--“保姆级“笔记

练习本实例所需要具备的ABAP知识：FUNCTION ALV (FM_ALV) 程序的熟练编写：字段目录、布局样式、事件处理ABAP 面向对象编程的基本知识，了解类的定义，实施方式，事件的处理。OOALV 除事件处理外，可自己独立实现OOALV的展示……在此知识基础上，练习本实例才有可能比较容易的顺利理解……否则，建议先打好基础知识的底子，以提高学习的效率……参考网址。
复制链接

扫一扫
