（亲测有效）STM32F407串口信息乱码（正点原子硬件移植野火程序）

最新推荐文章于 2024-10-28 21:07:02 发布

原创最新推荐文章于 2024-10-28 21:07:02 发布 · 1.9k 阅读

6 ·

CC 4.0 BY-SA版权

文章标签：

#stm32 #嵌入式硬件 #单片机

本文讲述了作者在将程序从正点原子STM32F407ZGT6板移植到使用25M晶振的野火硬件时遇到的串口乱码问题，通过对比硬件、搜索时钟配置文件并调整PLLM值和USART设置，最终成功解决了问题并给出移植注意事项。

硬件

现有的硬件为正点原子STM32F407ZGT6最小系统板，前期也是一直跟着正点原子资料学习，后来巧合遇到了野火的视频，觉得野火基于CubeMX+HAL的编程能够更快地实现功能，同时个人觉得野火的编程思路更适合我，但手头没有野火硬件，因此考虑到程序移植的办法。

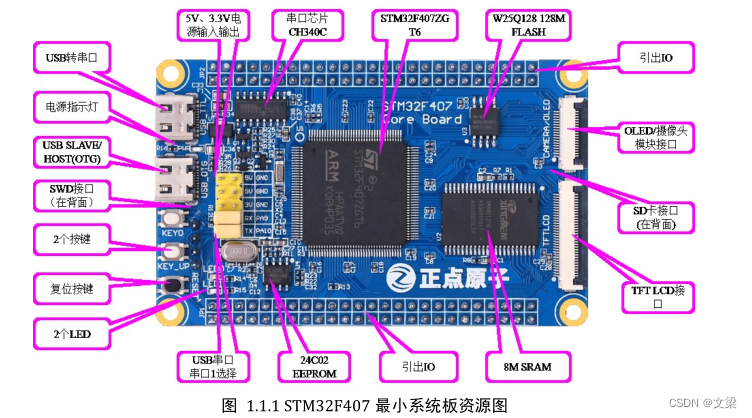

正点原子407最小系统板

出师不利：

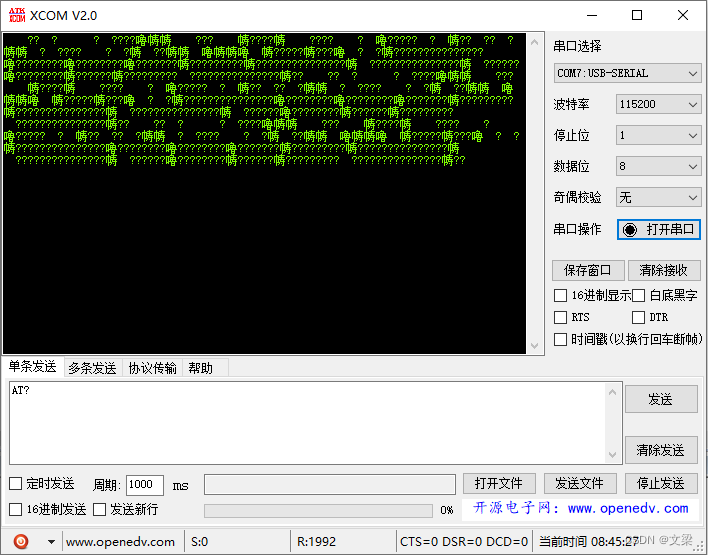

刚上手移植第一个串口程序就出现乱码问题
在这里插入图片描述

原因分析

板载晶振区别+时钟配置问题

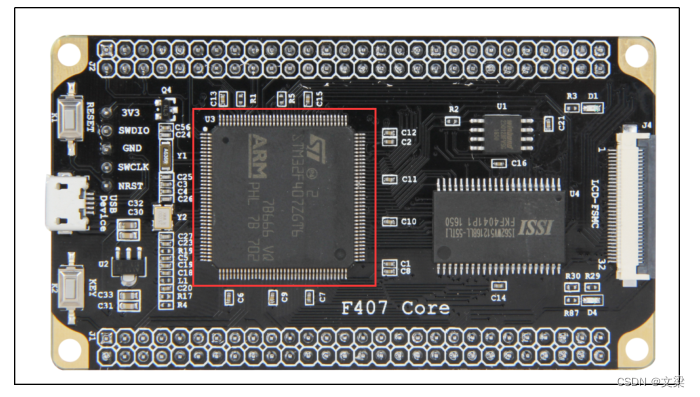

在这里插入图片描述
野火使用的是25M的晶振，而正点原子使用的是8M的晶振，，时钟源频率不同，导致程序节拍就有差异，频率不匹配，信号不能正确传输和解析，因此会出现乱码问题。

解决办法

寻找程序中配置时钟的文件

网上查了一些，在我这里不太适应，我尝试直接全局搜索（Ctrl+F）

25000000
25M
HSE_VALUE

找到了下面的信息：

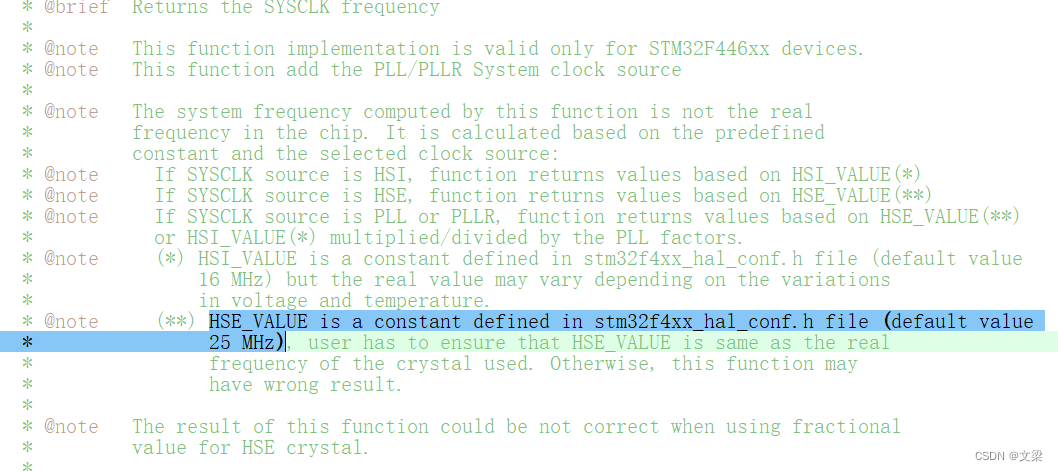

![在这里插入图片描述](https://img-blog.csdnimg.cn/c0b05e11c3074d97bac78221cadae427.png#pic_center
**
HSE_VALUE is a constant defined in stm32f4xx_hal_conf.h file (default value25 MHz), user has to ensure that HSE_VALUE is same as the real frequency of the crystal used. Otherwise, this function may have wrong result.
文件里说的很清楚，默认25MHz，根据需要自行去对应文件里改。

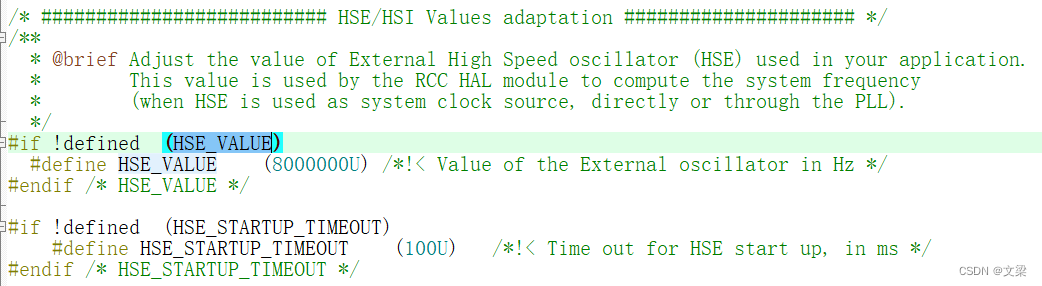

在这里插入图片描述

25000000对应改为8000000

寻找时钟配置和初始化，核对配置情况

在这里插入图片描述
这里重要修改一下PLLM的值

25改为8

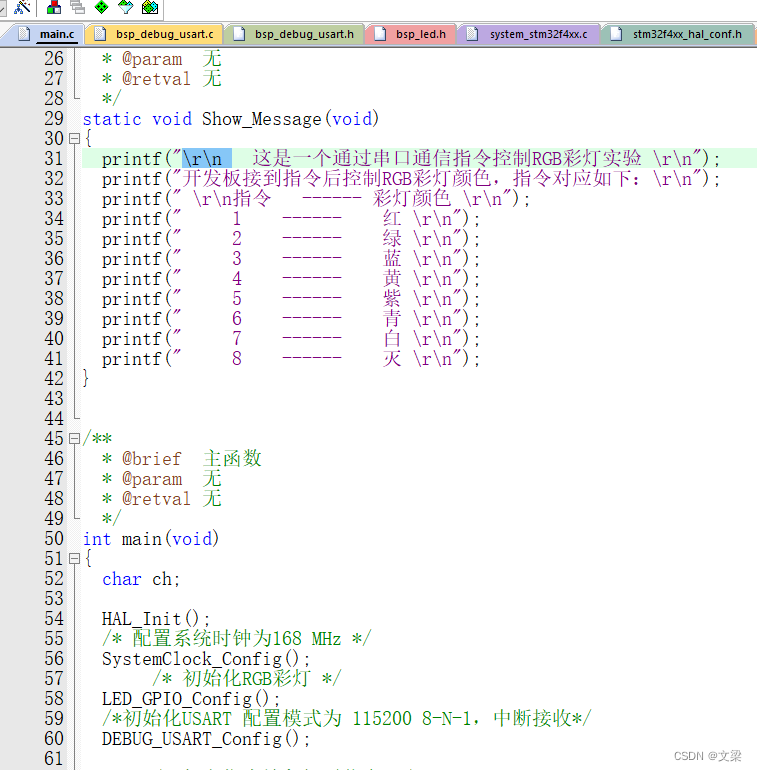

核对串口信息

初始化USART 配置模式为 115200 8-N-1

结果

重新编译，查看结果
在这里插入图片描述
修改了一下打印信息，更整齐一些
