光纤同轴音频解码蓝牙MP3音箱芯片方案

一、简介
随着蓝牙技术的更新换代，蓝牙芯片的功能越来越多，应用范围也越来越广。从经典的牙音乐播放，到今天的光纤数字解码，BLE数传、蓝牙Mesh 组网。KT7693作为一个单芯片的光纤蓝牙解决方案。支持光纤、同轴数字解码、支持蓝牙、MP3 AUX(外接音频输入)、收音机六种功能，是一款性价比比较高的产品。
二、功能特点

• 支持蓝牙、USB设备、TF卡、FM、AUX、通话
• 支持10个AD按键、支持多路I/O口按键
• 外围元件少，芯片四面出脚，有利于生产
• 支持摇控功能
• 支持点阵屏、数码屏、LCD屏的显示功能
• 支持IIS输出
• 支持光纤同轴信号直接输入
• 蓝牙版本：兼容蓝牙V4.2+BR+EDR+BLE

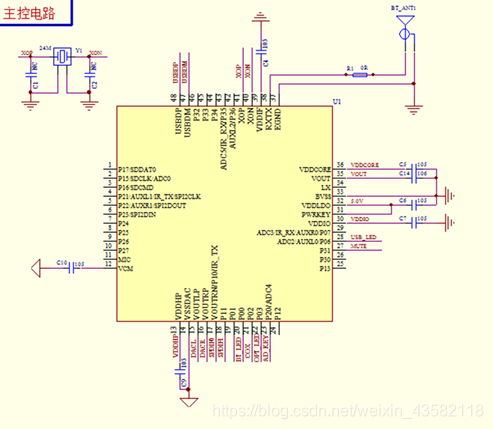

  三、KT7693F管脚说明 QQ:1207435600

  四、芯片资源说明
• Single chip integrated with BT4.2 BR/EDR/BLE * Compatible with MCS-51TM instruction set
• Data throughput 2M/3M (classic) * 192MIPS/32bit DSP for audio enhancement
• Compliant to Bluetooth 2.1 specification * Embedded floating point processing unit(FPU)
• Embedded with RF receiver * 139K Bytes SRAM
• GFSK typical -90dBm * 256-bit EFUSE
• Embedded with RF transmitter * Built-in 4Mbit FLASH
• Output power up to 10dBm Typical * Flexible28 GPIO pins
• Support TWS function * VBAT operating voltage:3.0V TO 4.25V

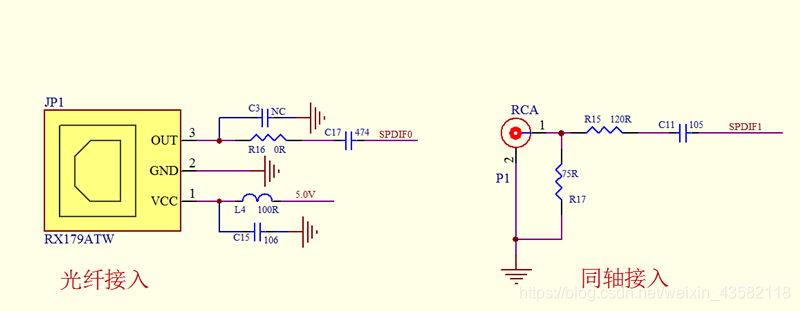

  五、光纤同轴常用电路接法

  光纤头选用注意事项 Q:298391364
  事项1 光纤头分发射和接收两种，光纤接收就要用接接收头
  事项2 光纤接收头有圆头和方头之分，买光纤线时要注意,产品用的是圆头的，光纤线就的买圆头的
  事项3 光纤头头的工作电压有分3.3V和5.0V,“RX179AYW”型号的光纤头的工作电压是5.0V
  事项4 同轴插头一盘用的是RCA座，这个通用性很强。
  六、KT7693F芯片音频参数
• MP3/SBC/mSBC decoder, mSBC encoder
• Hardware AEC and EQ accelerator
• 16bit Stereo DAC with 90dB SNR
• Differential Audio output
• 16bit Stereo ADC with 83dB SNR

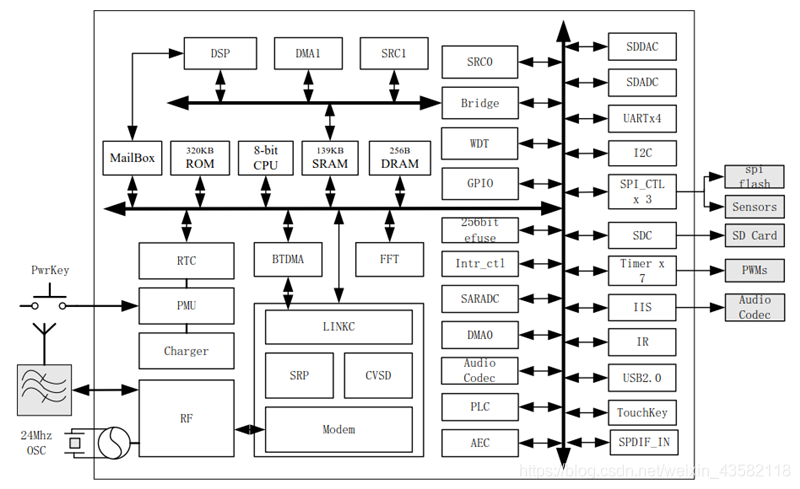

  七、KT7693F系统流程图

  注意，KT7693F系列的芯片是可以反复烧录的，支持USB在线更新固件
  八、KT7693F芯片应用场景
  1 蓝牙音响、拉杆音箱、带LED、LCD显示音箱
  2 传统AV功放机光纤、同轴外接音频解码板
  3 电视光线、同轴数字输出音频解码板
