二发一收2.4G无线音频无线麦克风音箱方案

1、简介
本模块是一款支持电吉他电贝斯电吹管2.4G无线音频收发器产品，支持2.4G私有协议，无线音频模块，支持秒连、低延时、低功耗、高音质的特性。支持串口AT指令，支持外挂PA射频放大器。主从之间可实现数据的传输功能。

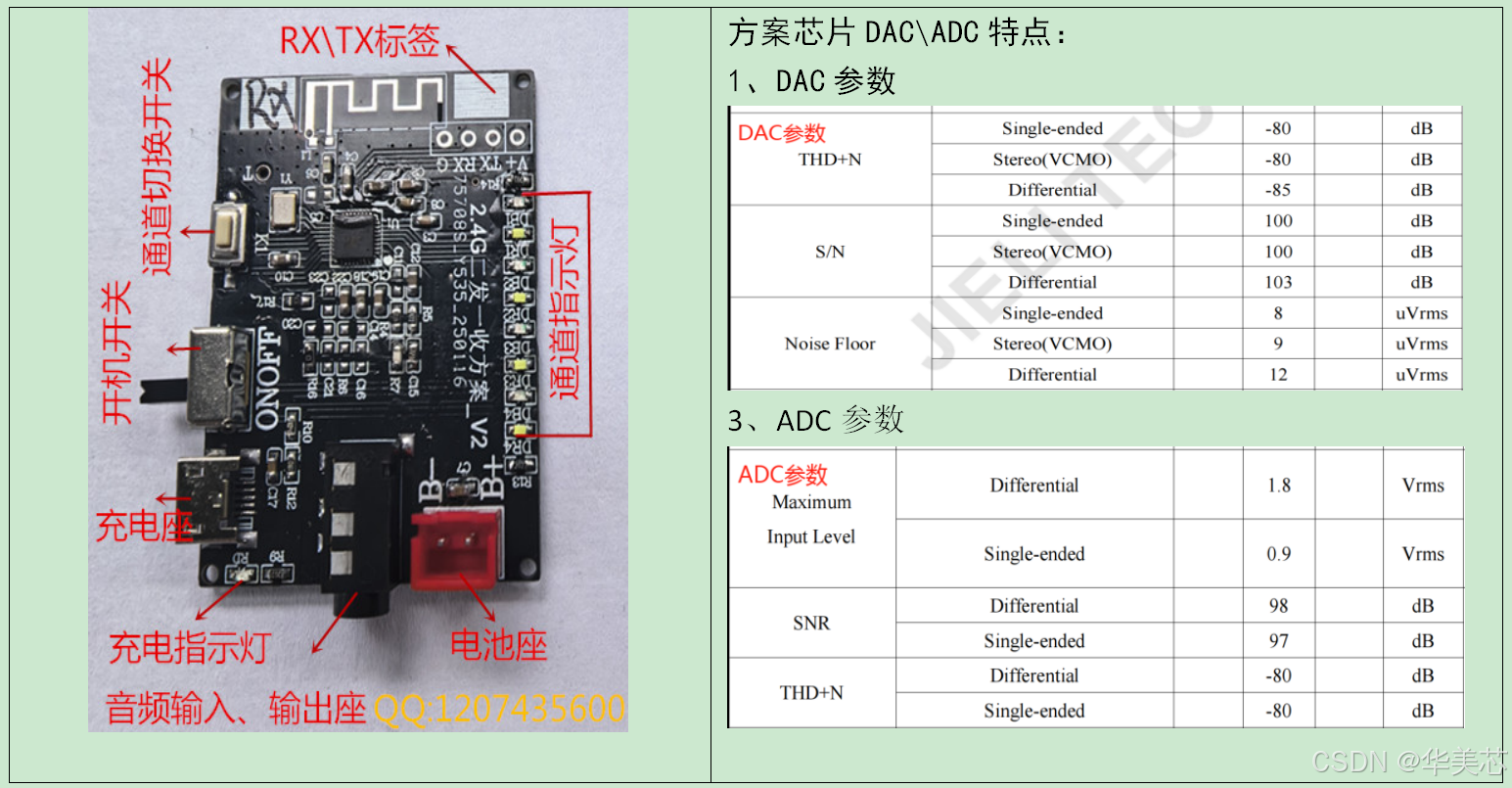

2、模块实物图片音频参数

3、模块功能说明
1、支持麦克风的无线发送（麦克风为差分输入方式）
2、芯片支持单声道音频输入（芯片只有一路ADC）
3、目前模块只支持DAC的耳机座直接输出，可直推16欧和32欧耳机，也可外接功放机。芯片支持差分和 DAC两种模式的音频输出，差分为单声道
4、支持一发一收、两发一收。
5、支持多种麦克风型号的应用。因各品牌的麦克风参数不一样，效果可能有差异
6、模块芯片支持对电池充电，最大充电电流电流300MA
7、模块工作电压：2.5V-4.5V,输入电压超过4.5V需要加LDO稳压
8、USB充电电压：4.5V-5.5V,输入电压超过5.5V需要加LDO稳压
9、LED指示灯：八路RX 和TX状态指示灯，连接过程快闪，连接成功、工作状态长亮
10、支持电脑声卡的音频发射。
11、支持串口通讯：模块留有串口接口，用户按串口规则在电脑可改配对名和配对地址以极其它的串口指令
11、模块支持主从机的数据传输功能，软件可定制实现
12、模块支持外挂RF PA,相应I/O口以引出，可以直接应用，建议用AT2401C的PA
13、支持多通道切换连接，目前方案支持8通道切换连接
4、模块特性
1、上电快速自动连接
2、低延时，延时<20ms
3、低功耗，发射和接收的工作电流基本<10ma
4、高音质，还原人声，自动降噪
5、芯片采用跳频技术，强化了产品的抗干扰能力
6、距离远，芯片RF功率强，不加PA的情况下，距离可达60米，简化了硬件的设计难度
7、关机功耗：<2Ua

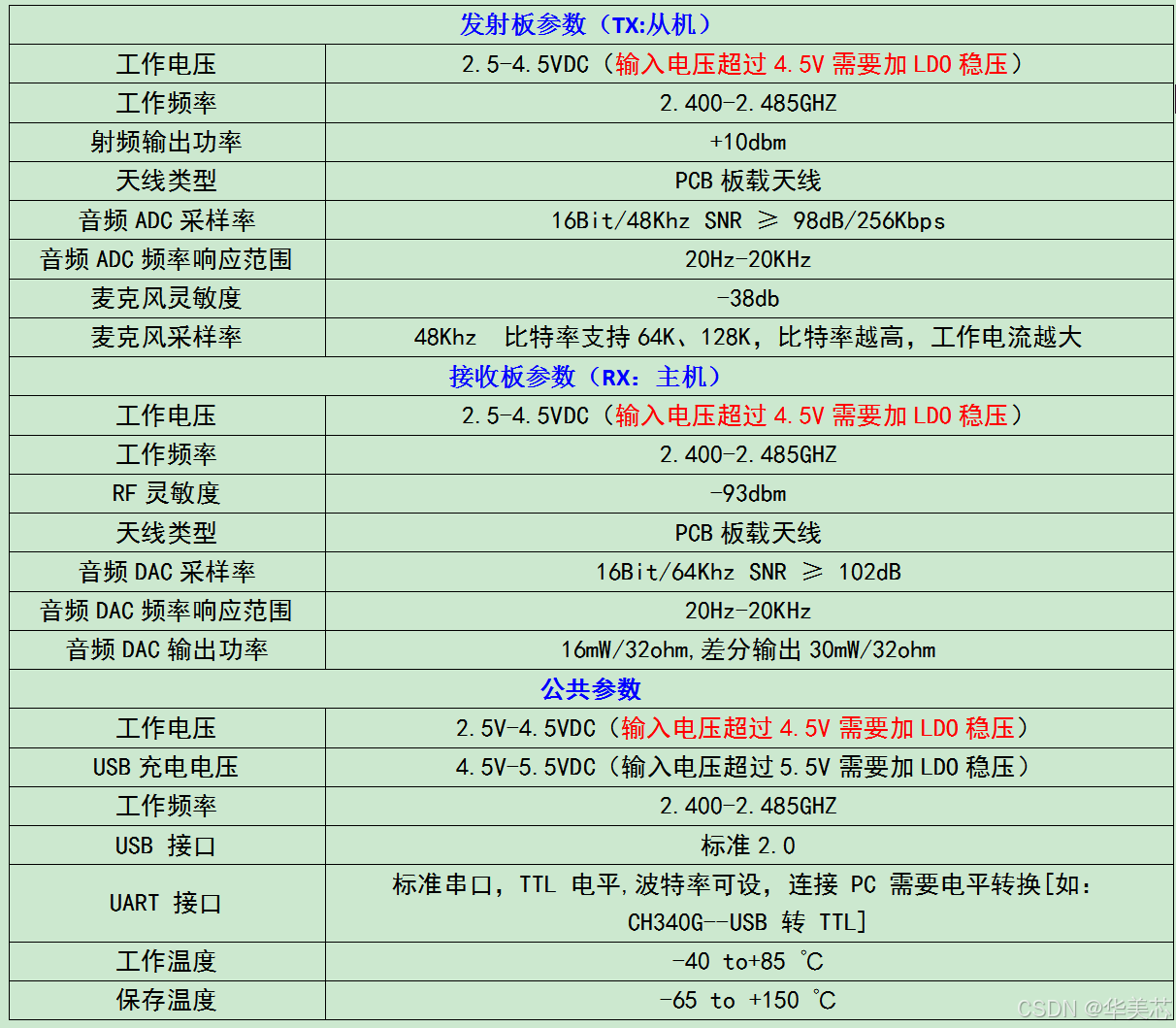

5、模块参数

6、模块应用
1、电吉他电贝斯电吹管
2、K歌音箱、会议无线麦克风
3、无线音频传输
4、2.4G数据传输功能
5、2.4G对讲机，目前只支持一对一的对讲
7、模块操作说明
1、当前模块上电开机后进入自动配对模式，发射指示灯和接收指示灯快闪，配对成功后长亮，工作状态时，发射指示灯和接收指示灯长亮
2、开机TX\RX默认工作第一通道，相对应的指示亮
3、短按轻触开关，可以循环切换八个通道的工作状态
4、目前开机音量默认最大
音频输入、输出共用一个3.5MM的音频座
