【电气制图】AutoCad的常用操作（持续更新中...）

背景介绍：

• 软件采用AutoCad2014版本，需要安装包可私聊
• 重点关注电气一次设计，二次设计，以此为基础进行纵深拓宽
• 电气设计初学者，期待一起进步

Cad/AutoCad常用快捷键收集整理
复制：Copy
带基点复制：Ctrl+Shift+C
移动：Move
镜像：Mi
等比缩放：Sc
查看图形比例：Ls
画直线：L
修剪：TR

操作一：AutoCad2014的修剪操作

1. 启动“修剪”命令；

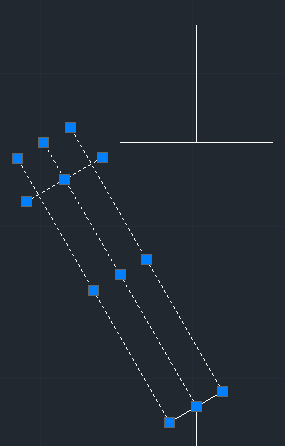

2. 选择修剪对象，重点是要将所需修剪部分所有关联的图形都进行选择，从而能够凸显出需要修剪的部分，为了方便凸显，建议画超出一些，使得线段时间有明显的交点，如下图所示。

3. 使用修剪命令修剪去相应的部分即可，如下图所示。

操作二：合理使用对象捕捉功能

1. 对象捕捉功能需要合理使用，合理使用可以方便进行例如找中点、中心店、进行极轴跟踪等功能；反之，合适的时候需要将其关闭防止给作图带来不方便。
2. 对象捕捉功能一般在AutoCad2014界面的下端部分，如下图所示。

3. 右击相应的选项块可以作相应的设置，也可以通过“工具”-“绘图设置”打开进行设置。

操作三：环形阵列操作
该操作首次出现在三绕组变压器的绘制过程中。

1. 调用“环形阵列”命令。
2. 选中需要阵列的圆形对象。
3. 分别设置相关的参数，如下图所示。基点可以理解为旋转中心；项目为阵列数量；项目角度为个体间角度；填充角度为总囊括的角度；行可以理解为“层数”。

操作四：复制操作
复制操作可以理解为将对象复制到指定方向上的一定距离处，具体操作如下：

1. 调用“复制”的命令。
2. 选择需要复制移动的对象，右击鼠标或回车确定复制移动的基点（可与对象捕捉配合使用）。
3. 指定移动的方向和距离即可。

备注：复制有进阶操作的方式，可以选择带基点复制的模式，快捷键为：Ctrl+Shift+C。

操作五：写入块与插入块
为了方便操作，可以将已经作好的图作为已有块插入到需求的新图当中。

1. 选中需要集成块的对象。

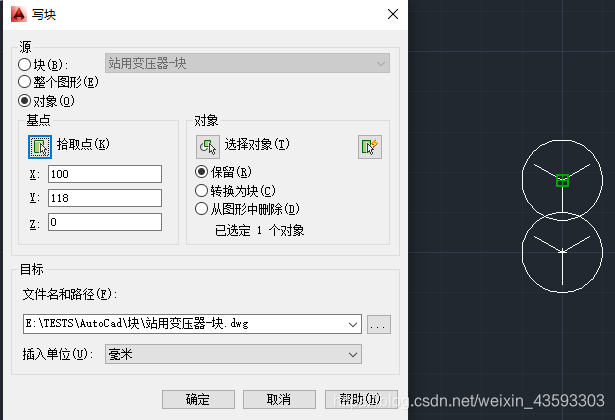

2. 输入“W”即集成块的指令，设置界面如下图所示：

   这里将鼠标停留在相应的选项上就能够有相应的介
