CAD基本设置和操作

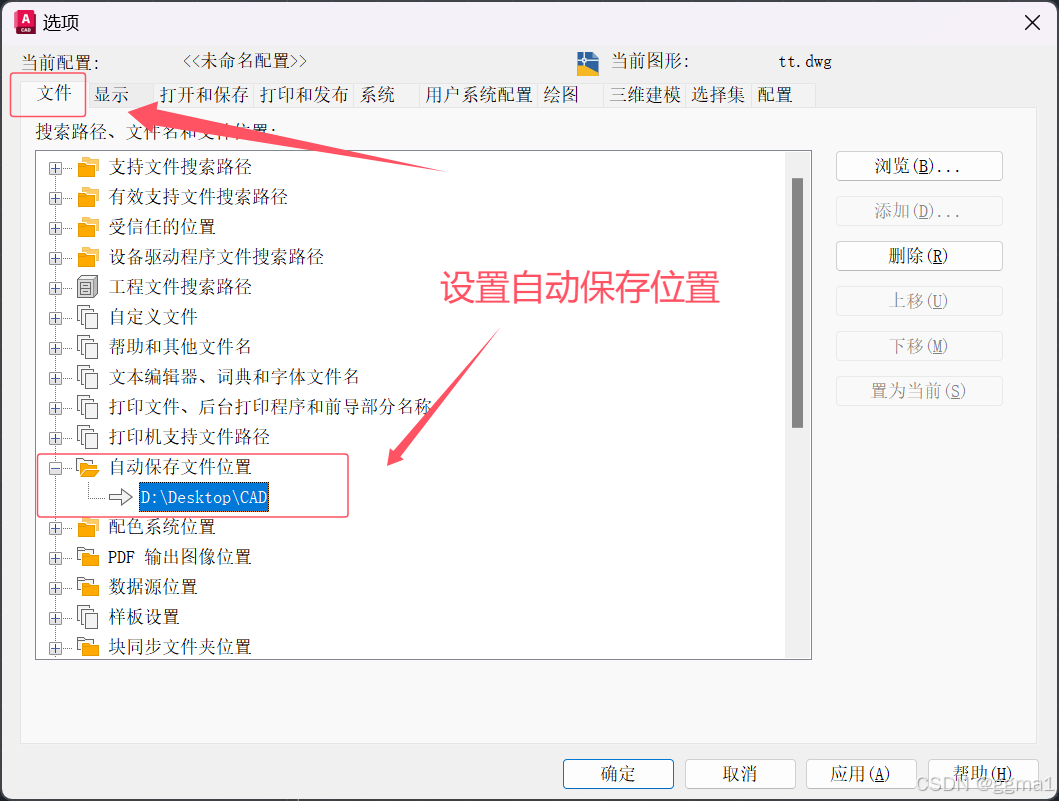

一、基本设置及配置

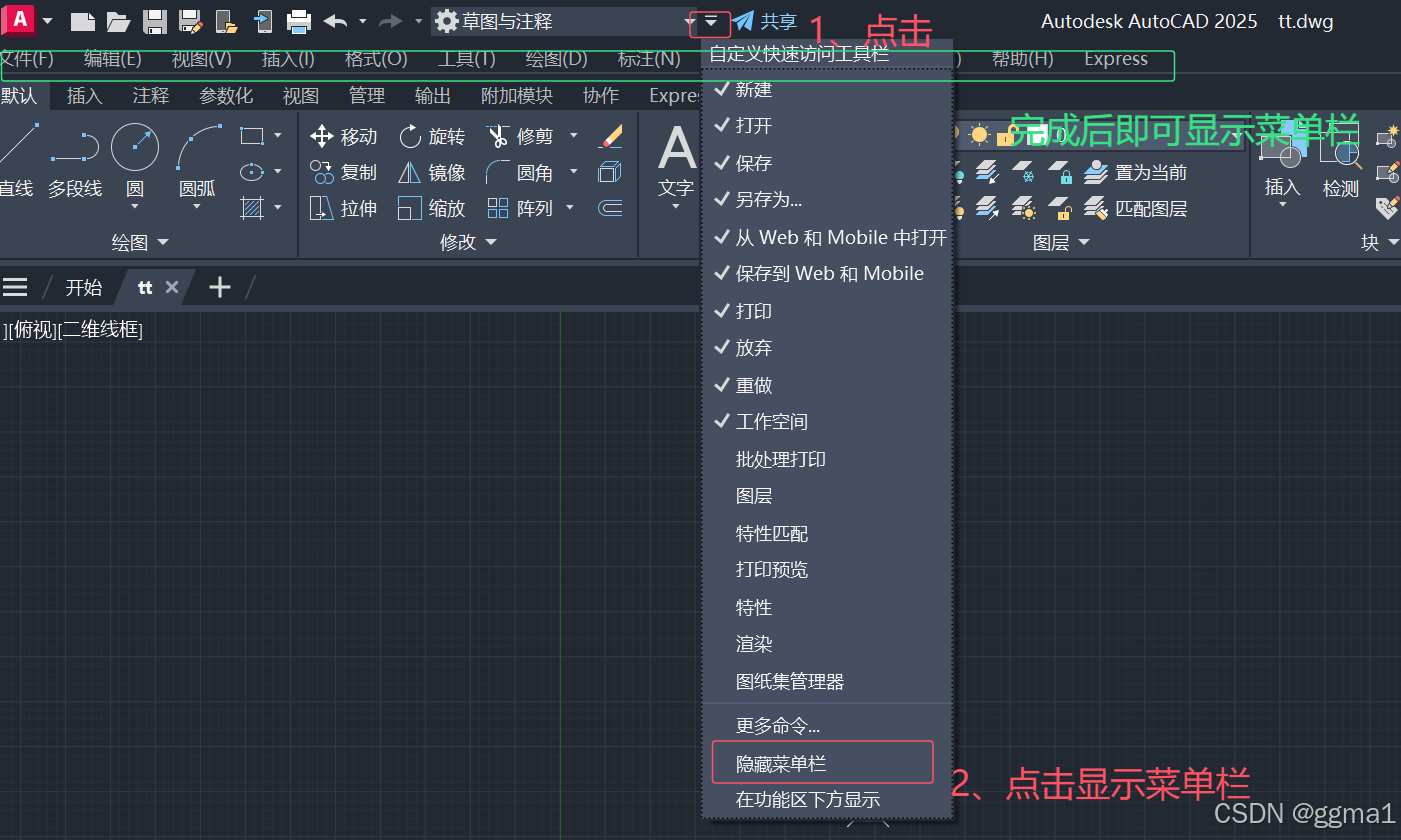

1、菜单栏显示

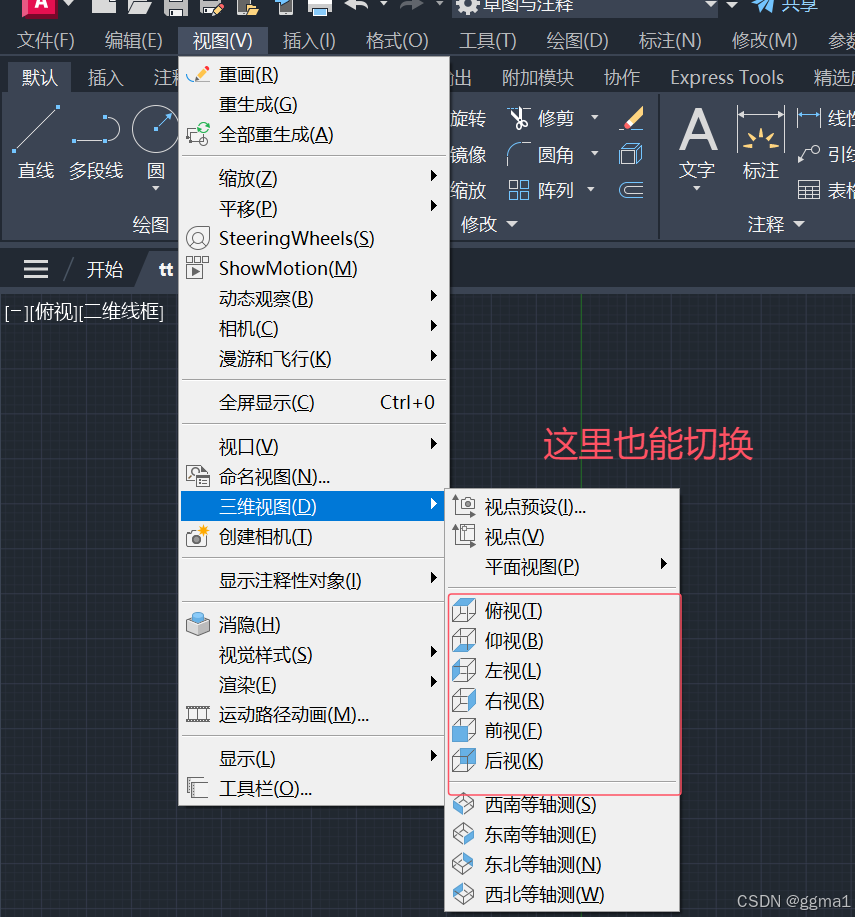

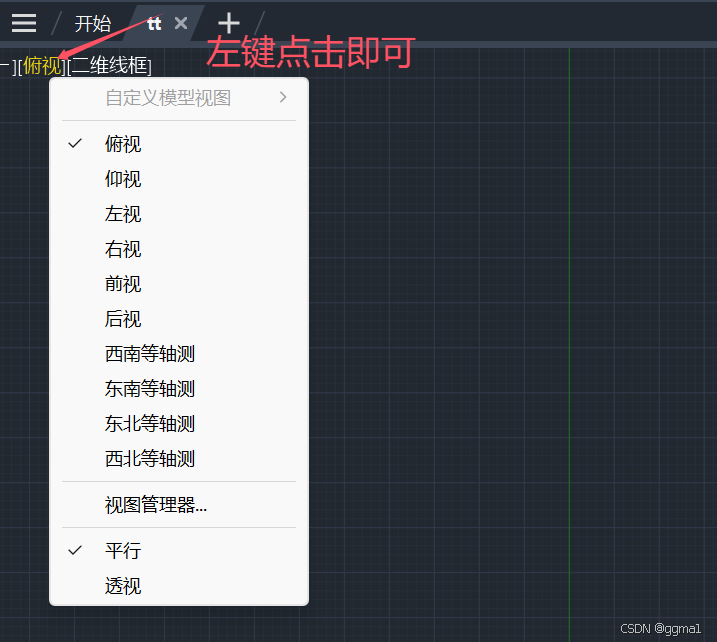

2、三维试图切换

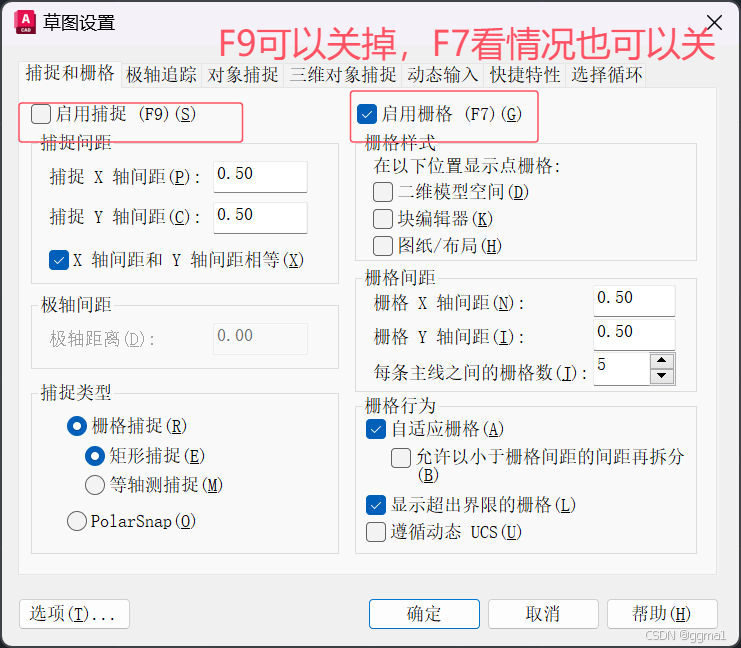

3、坐标轴关闭

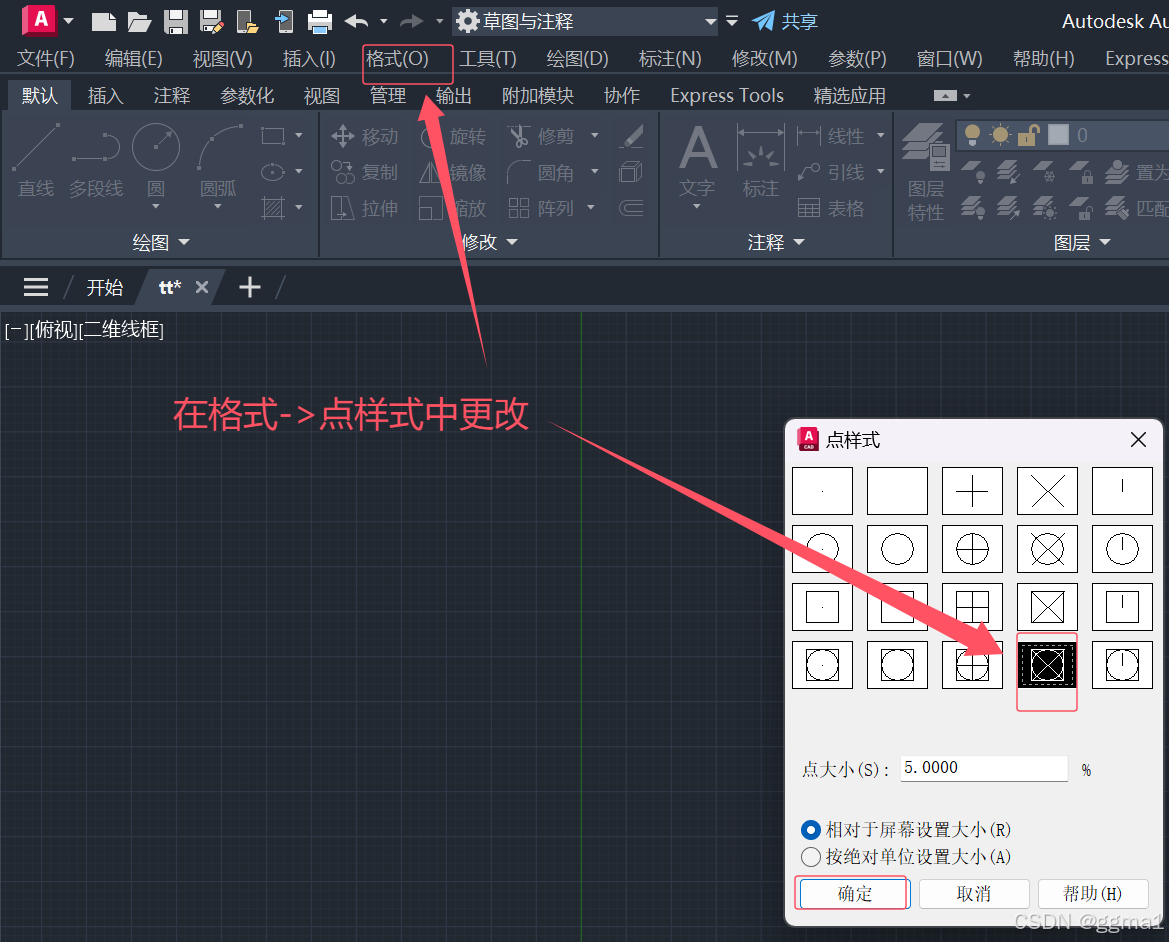

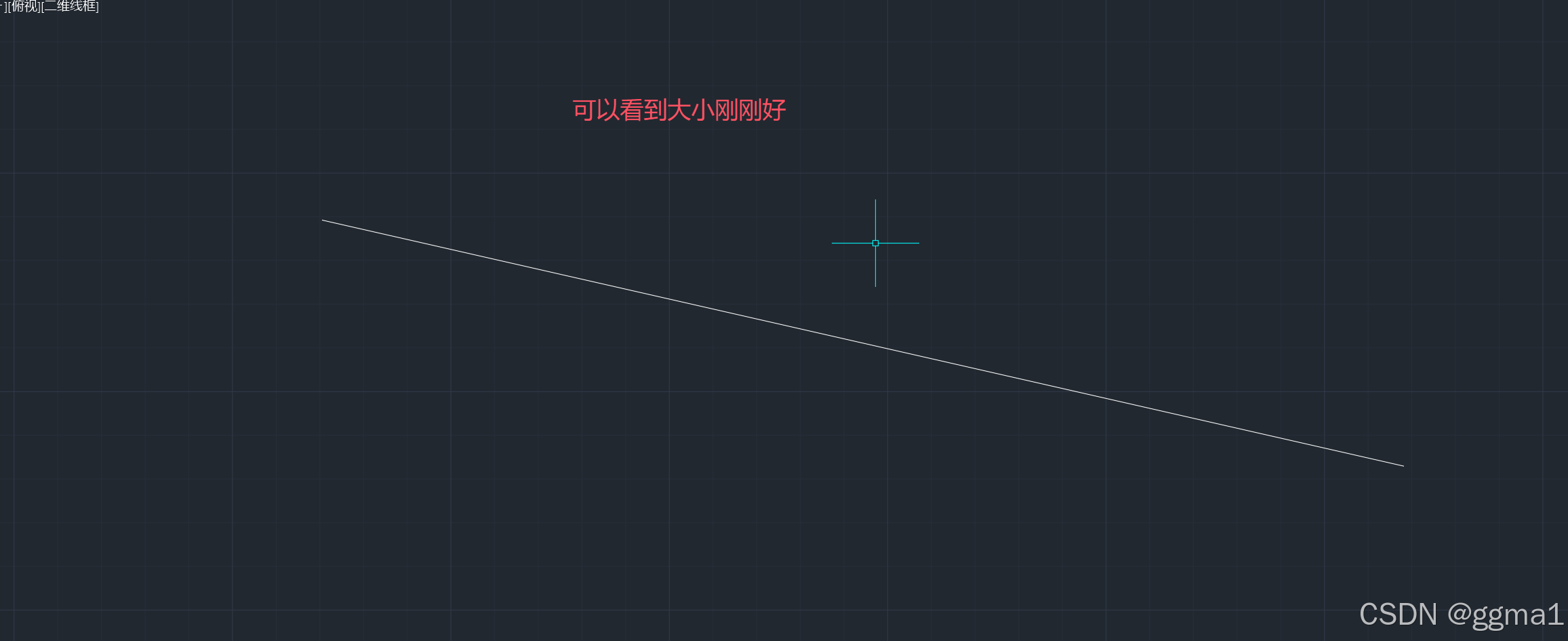

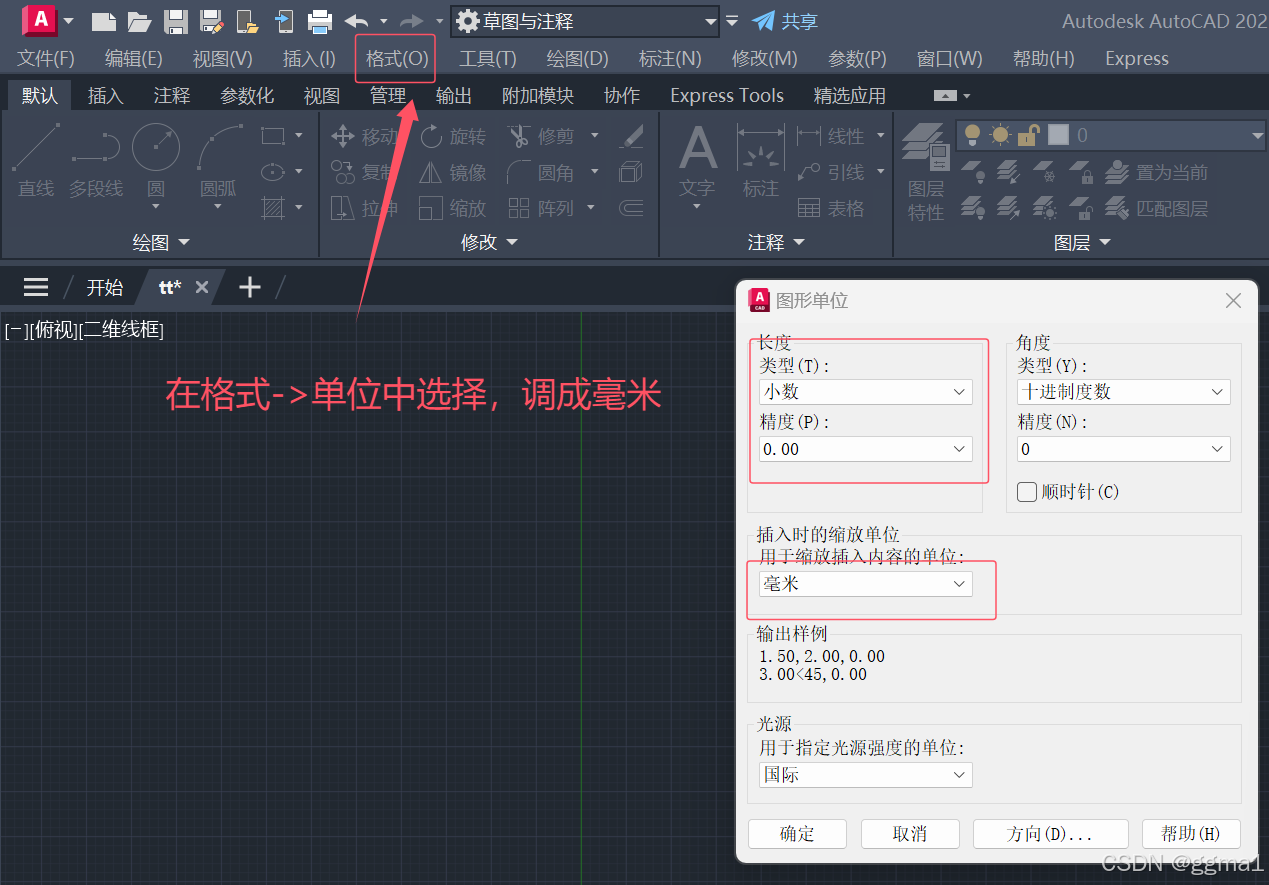

4、单位和点样式

二、快捷键设置

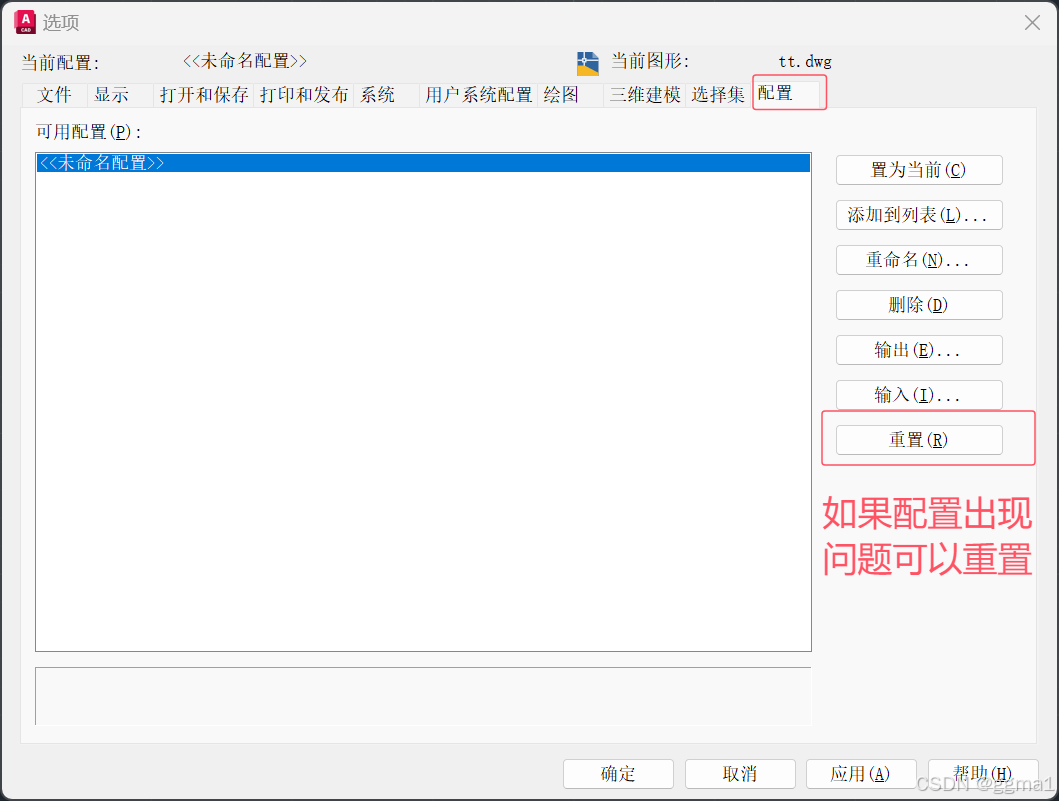

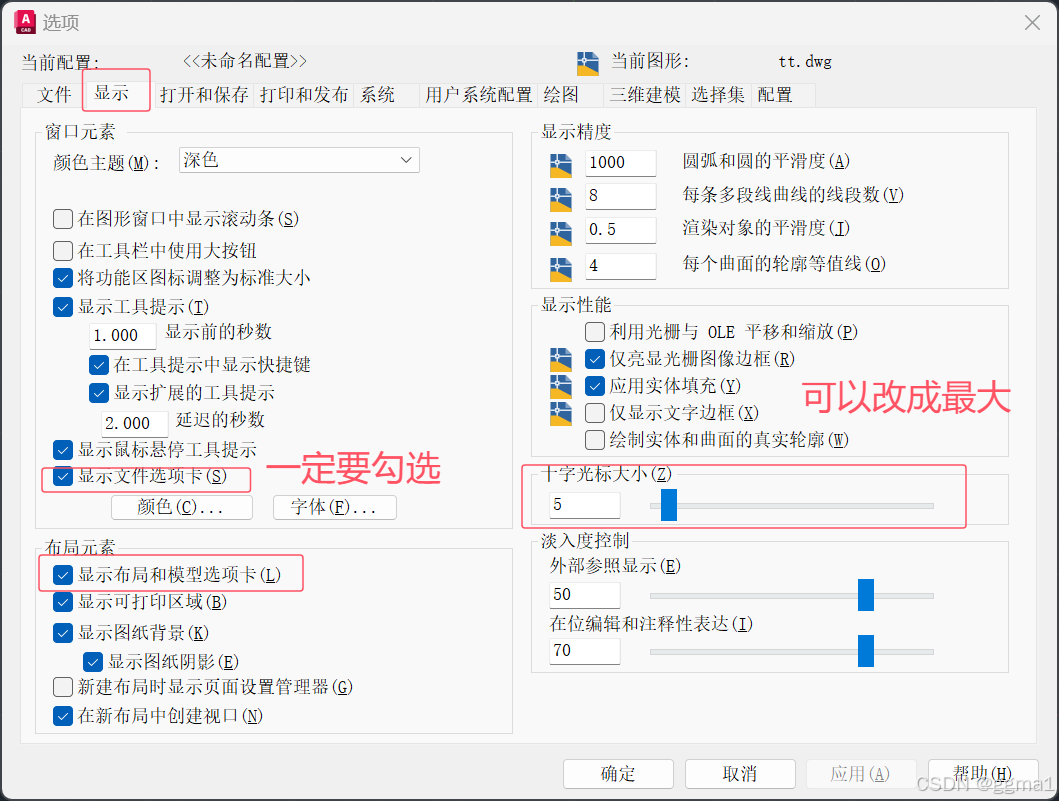

1、op设置

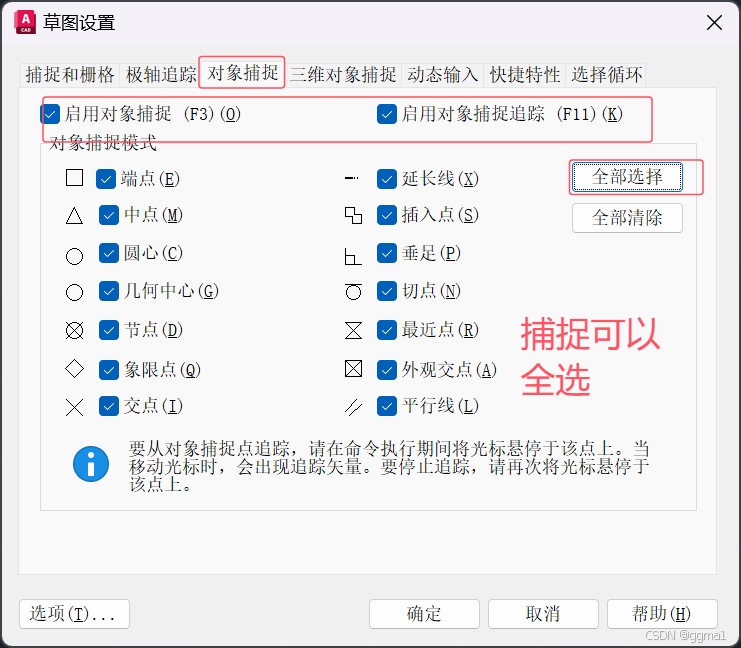

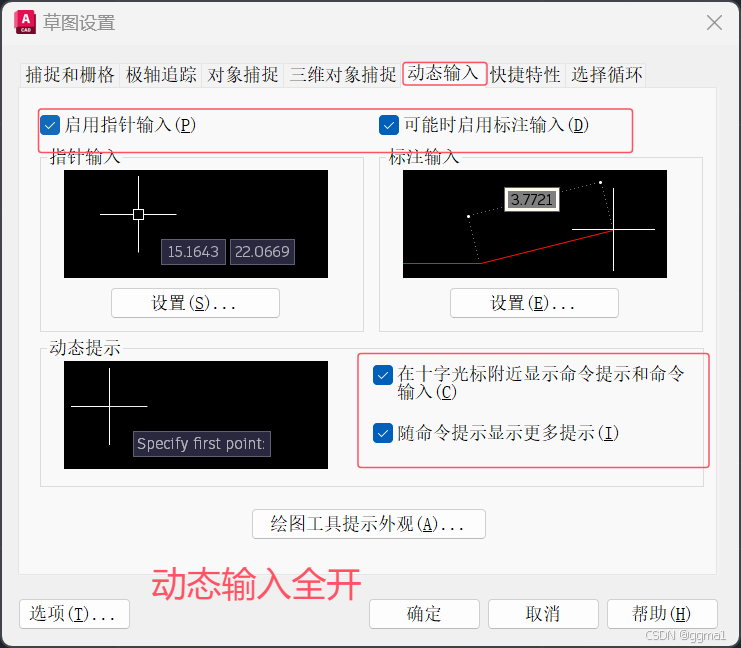

2、se设置

三、基本操作

绘制：

1、l（直线）

点击l空格（回车，鼠标左键选择）即可画直线，如果想画垂直或者平行的线单击F8打开正交模式即可。

想画任意角度的线，可以通过以下步骤   l -> 空格 -> 10(长度) -> tab -> 45（所需角度） -> 回车来完成。

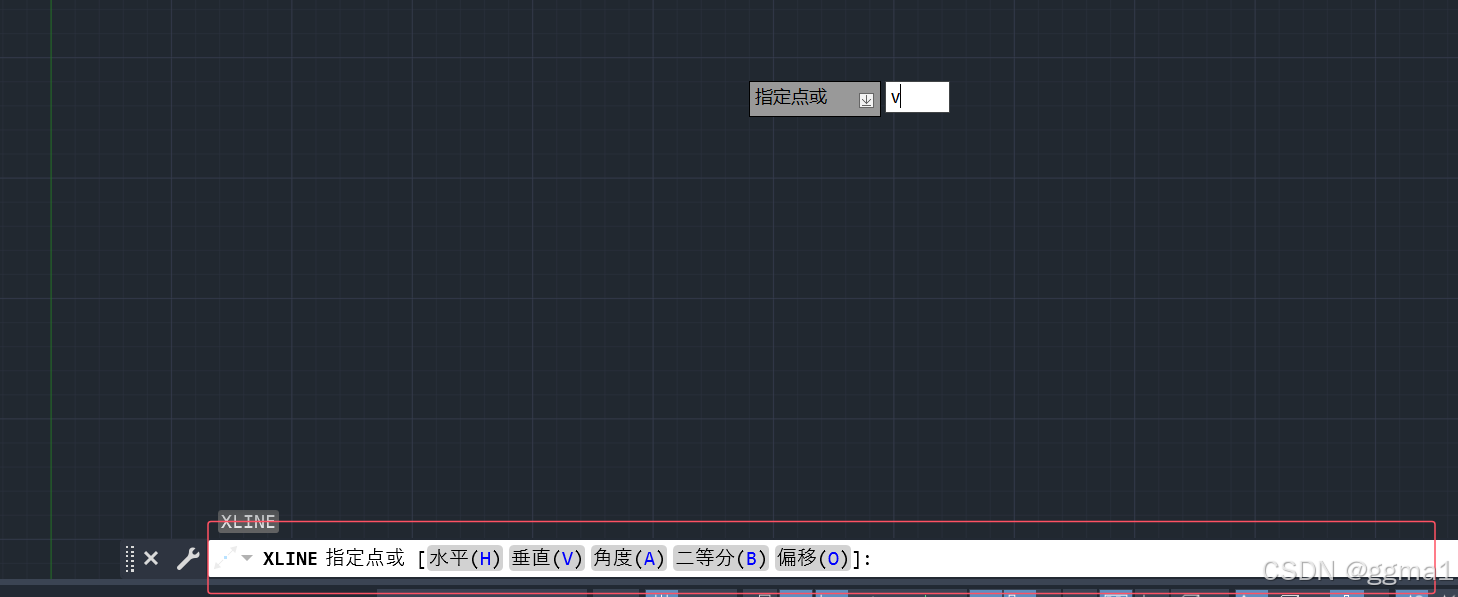

2、xl（无线延长线）

点击xl空格，然后左键即可放置无线长的线。

输入xl空格后，可以看到下面会出现一些衍生命令，此时鼠标先不动，键盘可以按照下面的命令再次输入，比如输入v空格就可以绘制垂直的无线延长线，其他操作也可以参考下面的衍生命令。

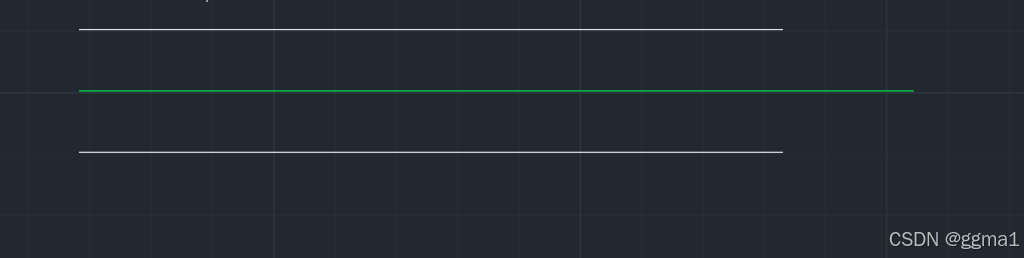

 3、ml（画双线）

用法1：ml空格->s空格->输入双线间距画

用法2：ml空格->s空格->输入双线间距->现有直线作为双线的对称线画

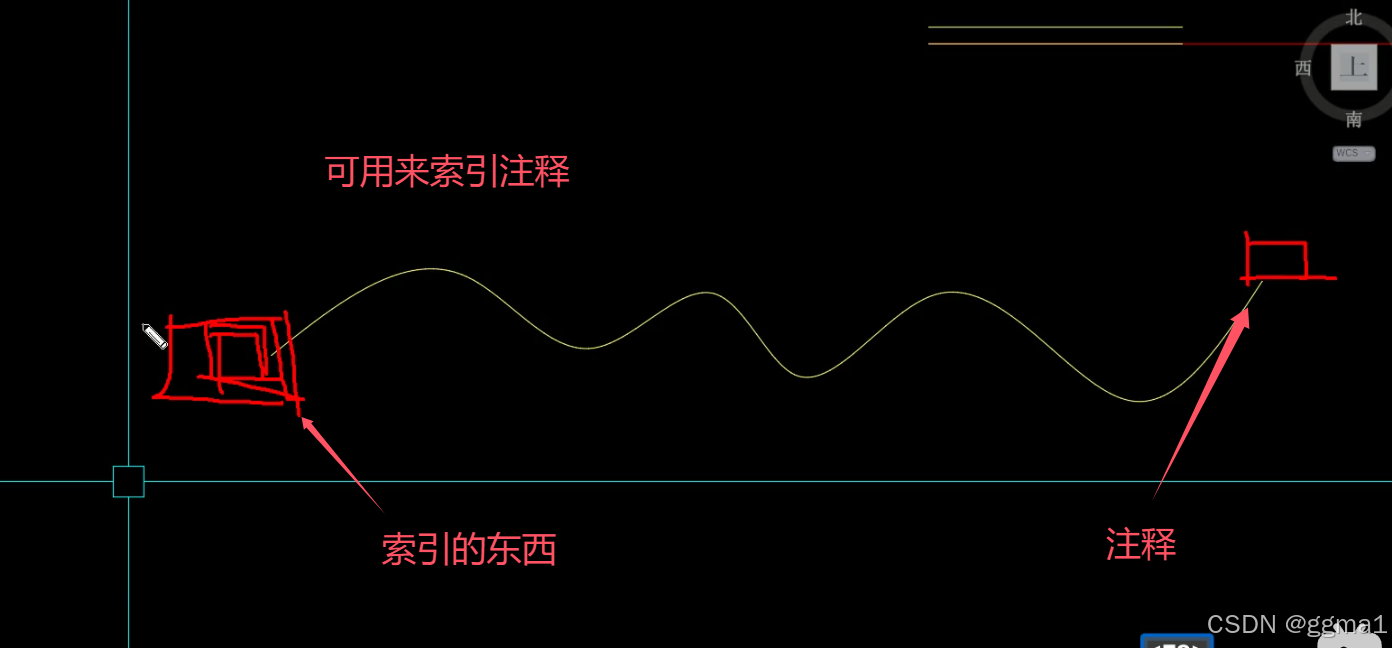

 4、spl（样条曲线）

注意先关闭正交模式(F8)，然后spl空格，然后画曲线即可，一般可以用来索引注释

5、a（圆弧）

a空格然后选择三个点创建圆弧即可，这里注意先关闭正交（F8）

6、c（圆）

用法1：通过半径  c空格->鼠标确定圆心->输入半径空格

用法2：通过直径  c空格->鼠标确定圆心->d空格->输入直径空格

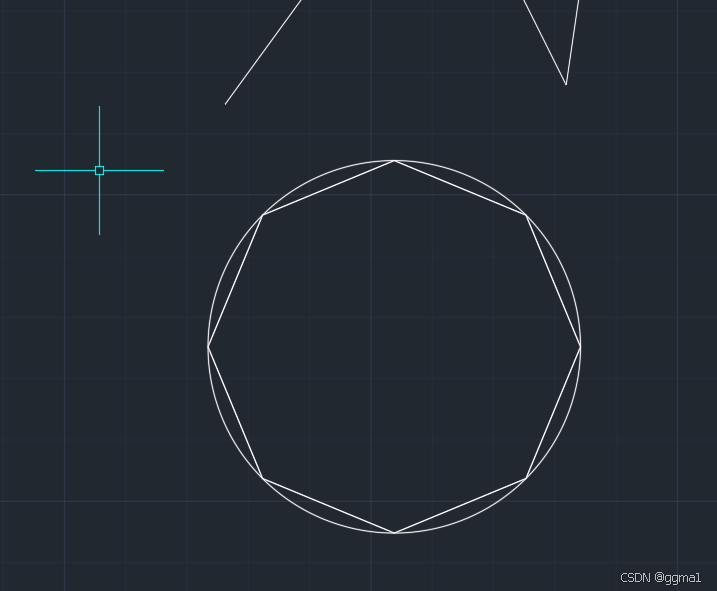

7、pol（多边形）

这里可以通过圆来辅助绘制

pol空格->8空格（多边形边数）->鼠标选择中心（可以选择圆心）->内切与圆->半径选择刚刚绘制的圆即可

8、el（椭圆）

el空格->鼠标确定椭圆最左边->椭圆长直径（注意这里是直径）空格->椭圆宽半径（注意这里是半径）

9、rec（绘制矩形）

rec空格->选择矩形的左上点，然后选择右下点即可。

也可以规定具体尺寸  rec空格->选择矩形的左上点->d空格->长度空格->宽度空格

10、mt（文字）

mt空格->在输入的地方用鼠标左键拉框确认->输入文字->点击空白部分->选中文字更改字体大小等。

操作：

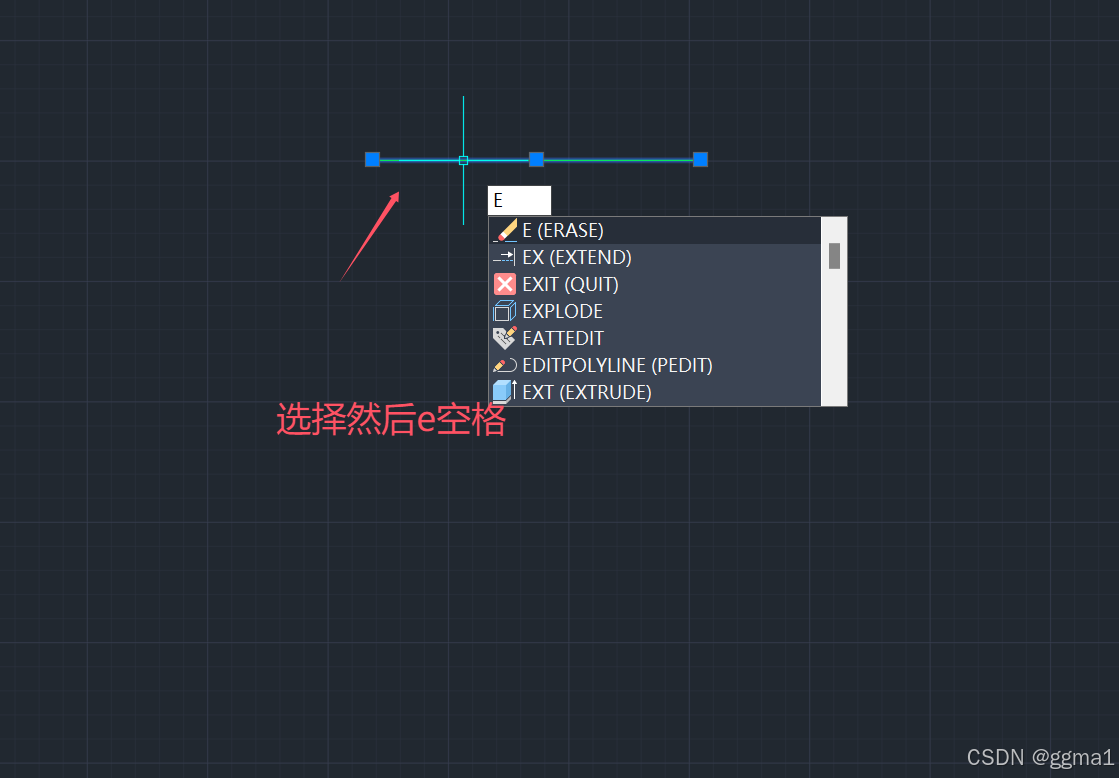

1、e（删除）

选择需要删除的线，点击e空格即可

2、o（偏移）

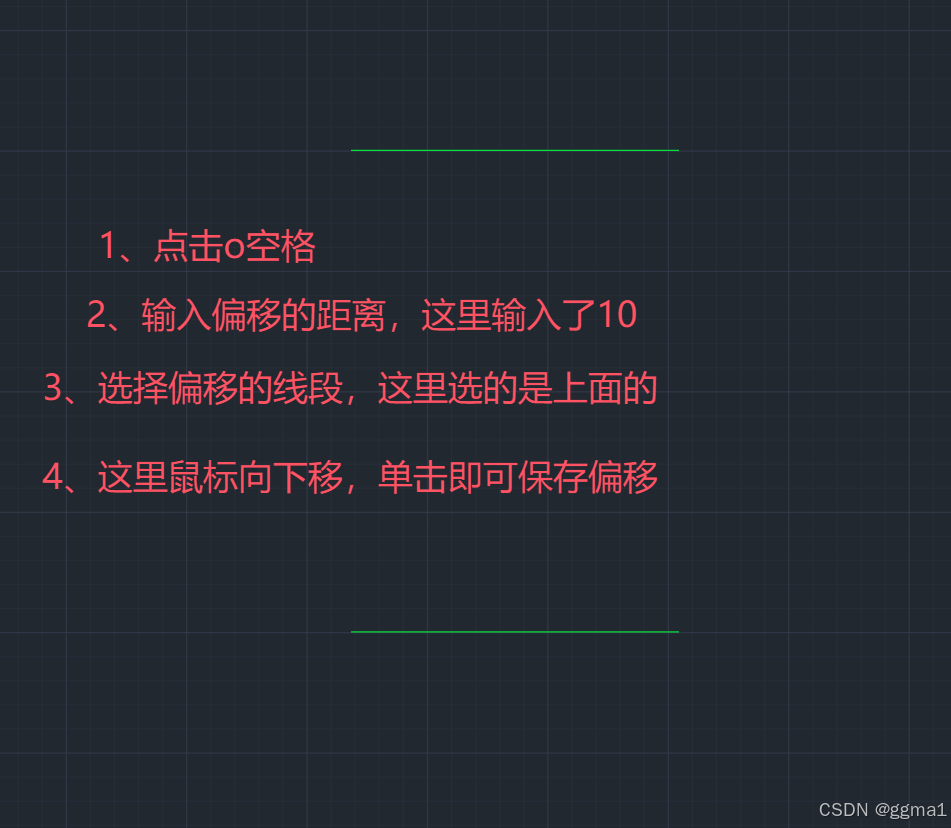

用法1：固定偏移距离

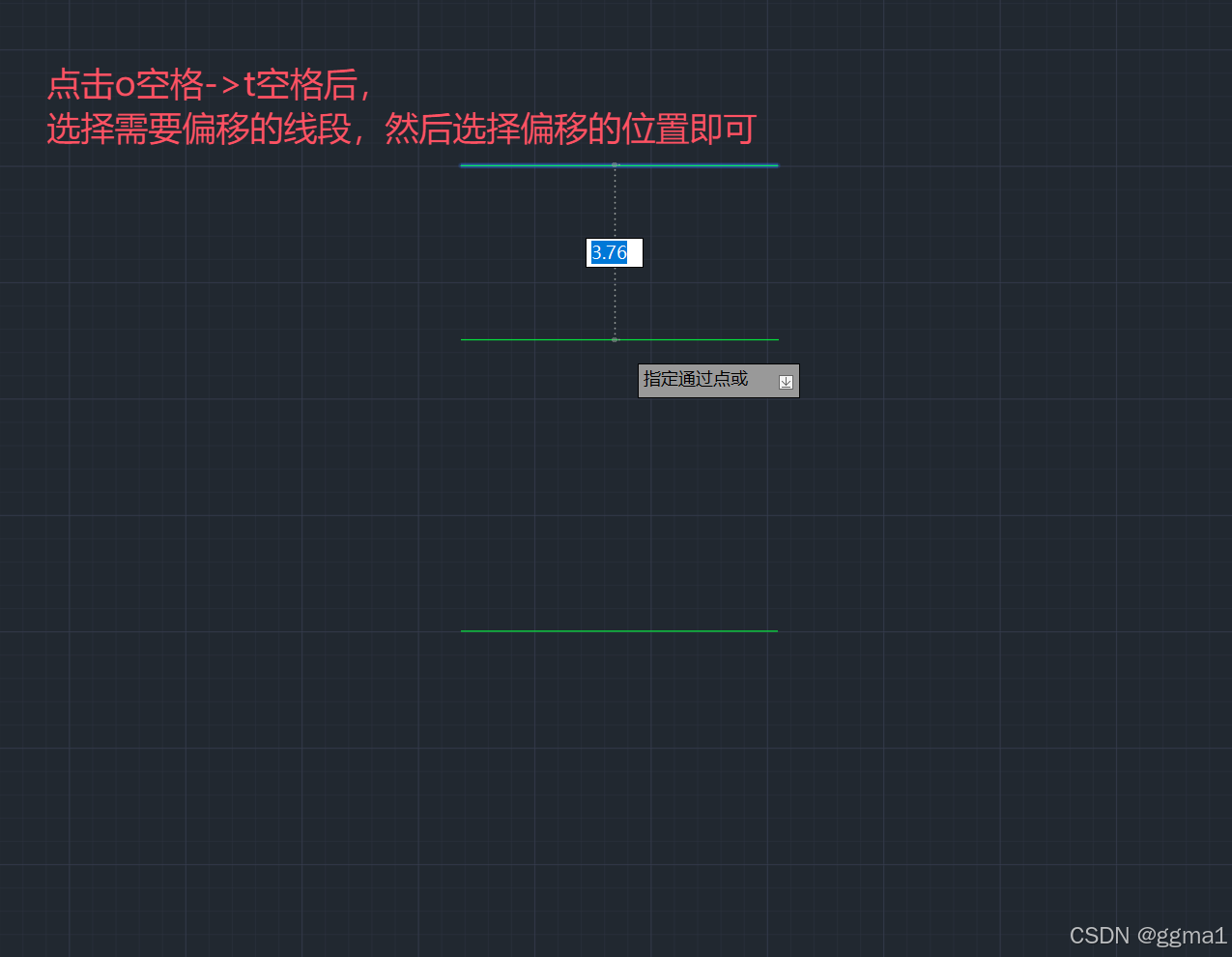

用法2：随意偏移距离

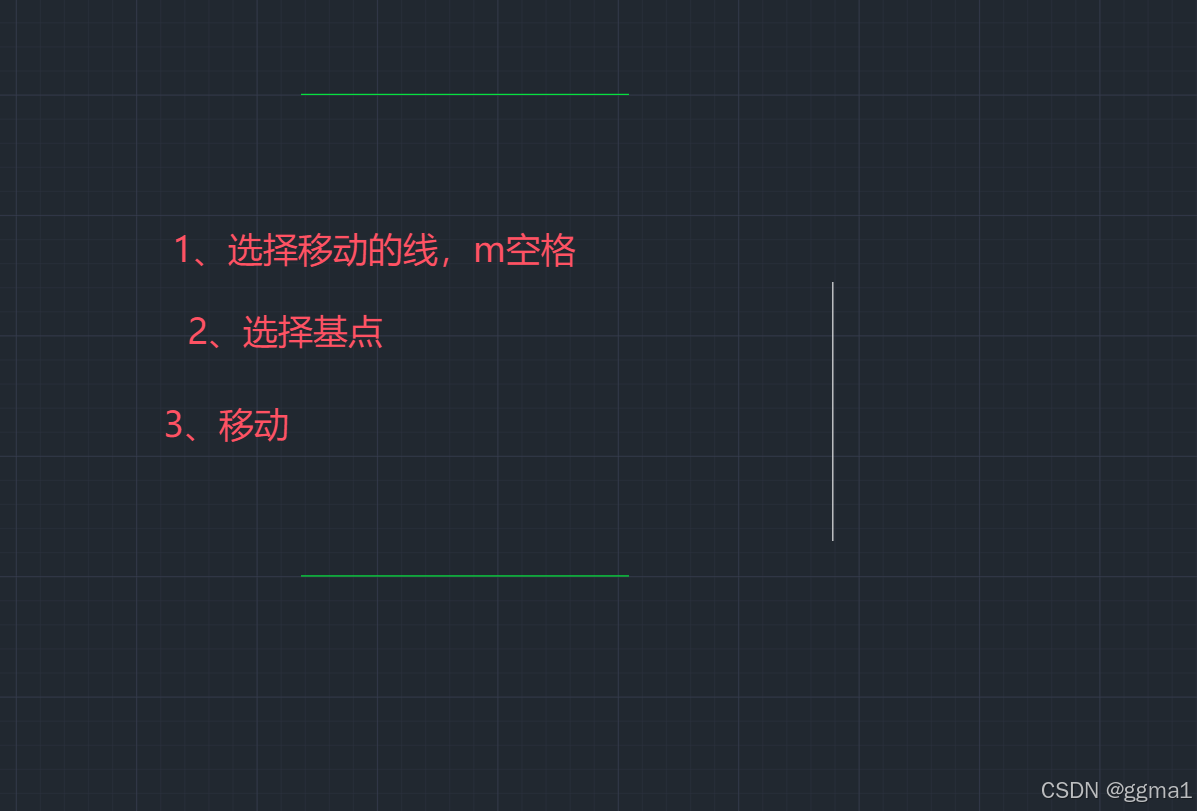

3、m（移动）

用法1：随意移动位置

用法2：在用法1选择基点后输入移动距离单击空格即可

用法3：在用法1选择基点时，选择准确的参考基点，然后移动时也选择准确的参考基点

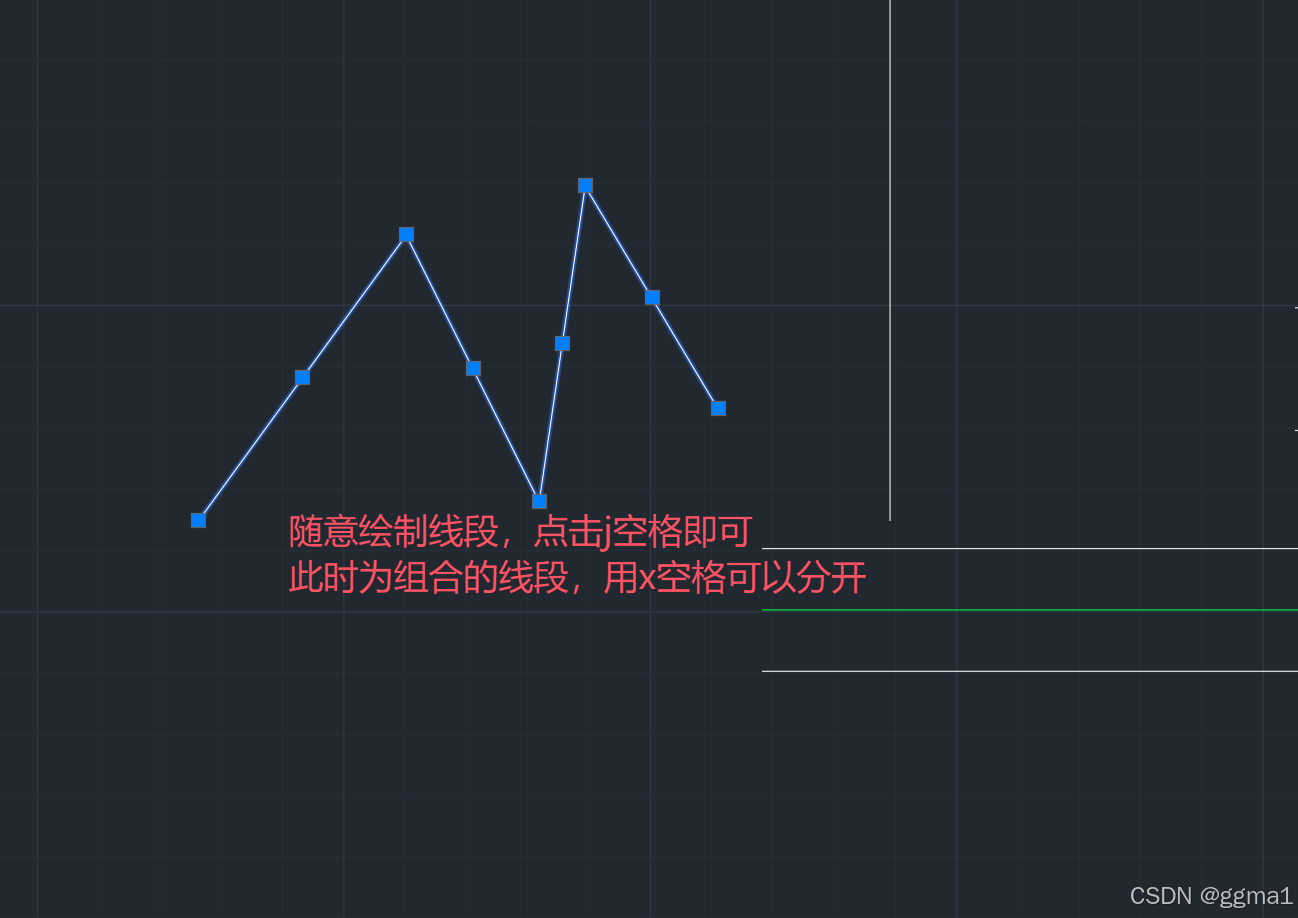

4、j（断线闭合）

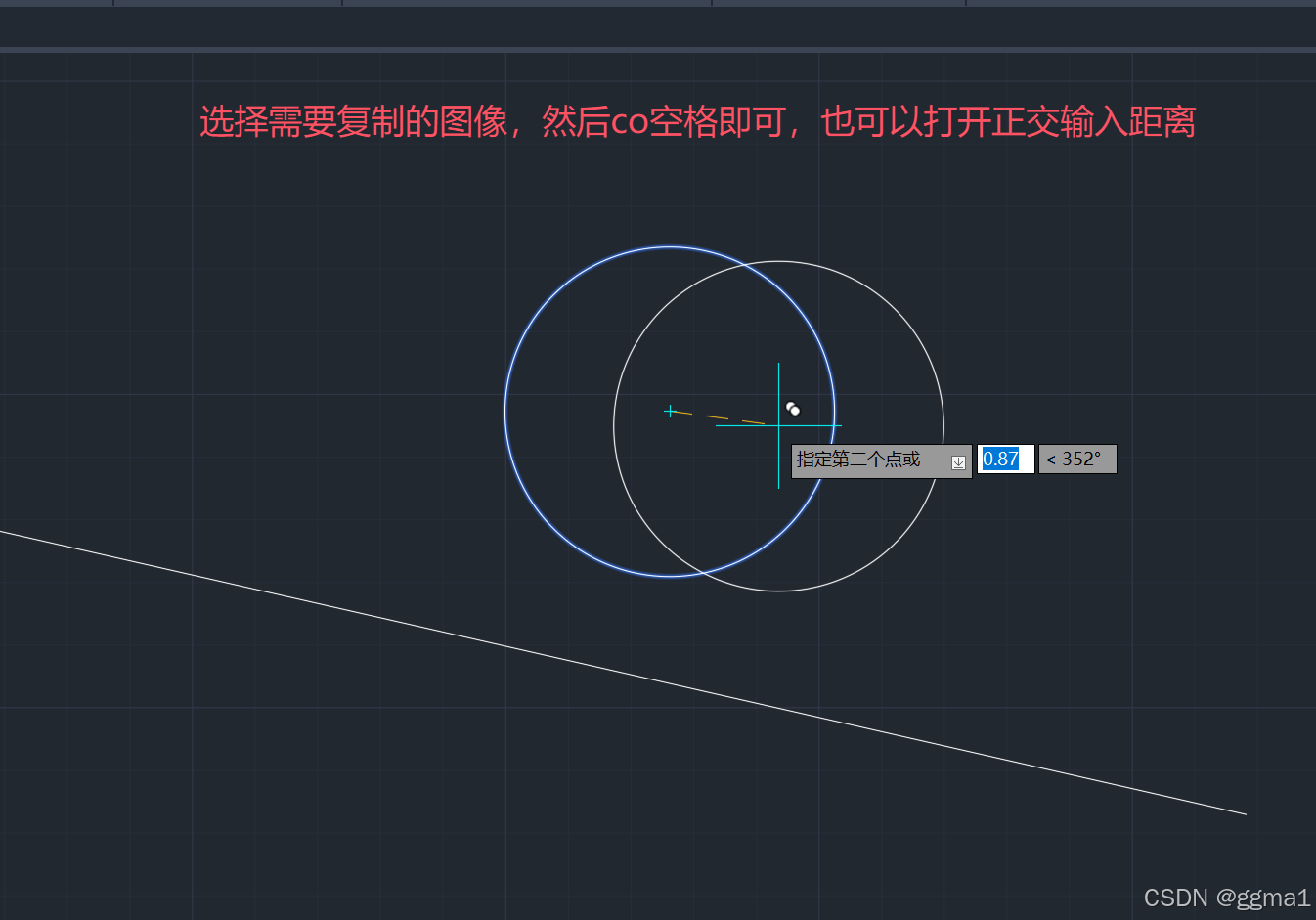

5、co（复制）

用法和m（移动）相似

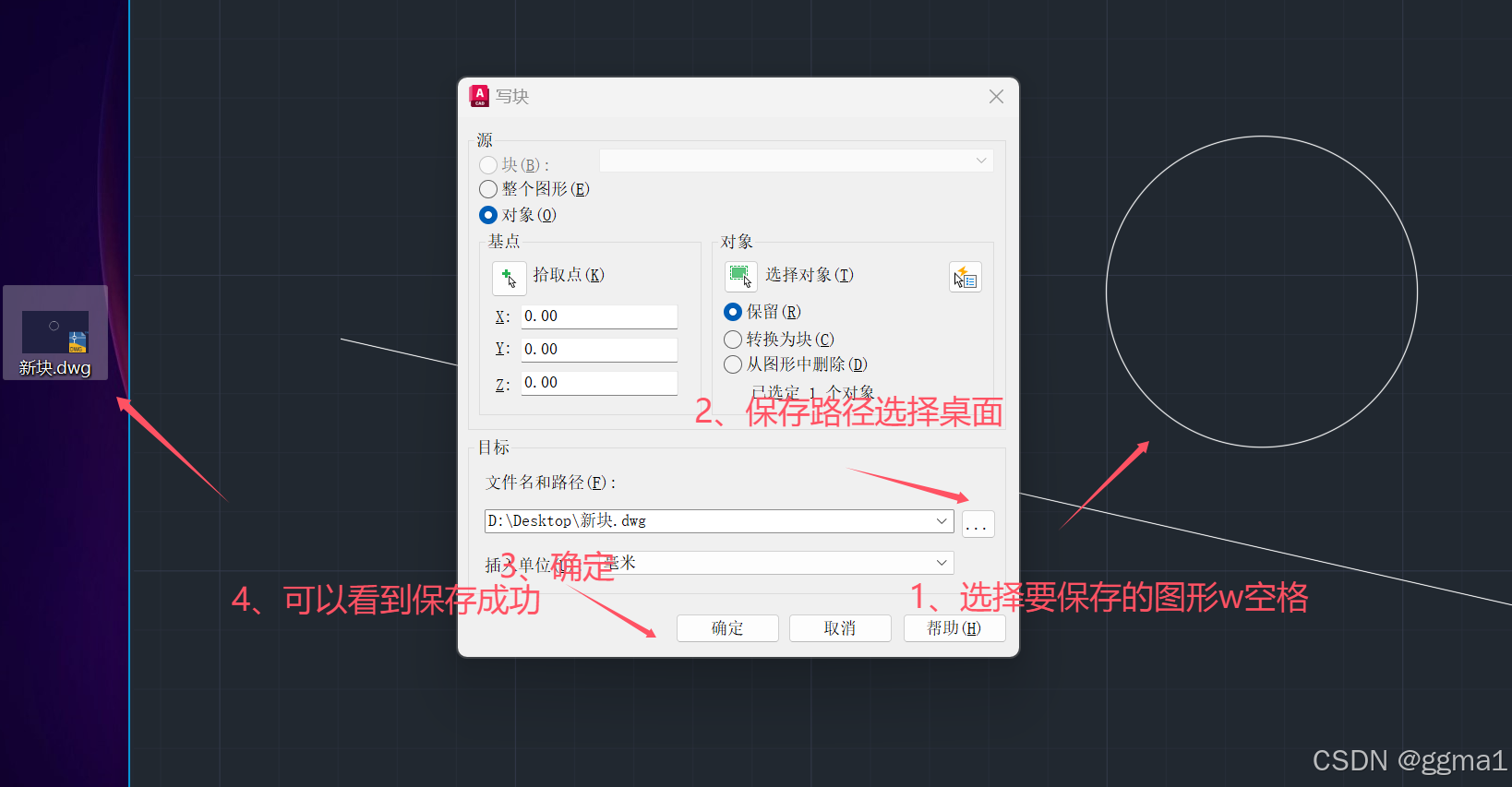

6、w（块保存）

可以保存图纸中选中的部分

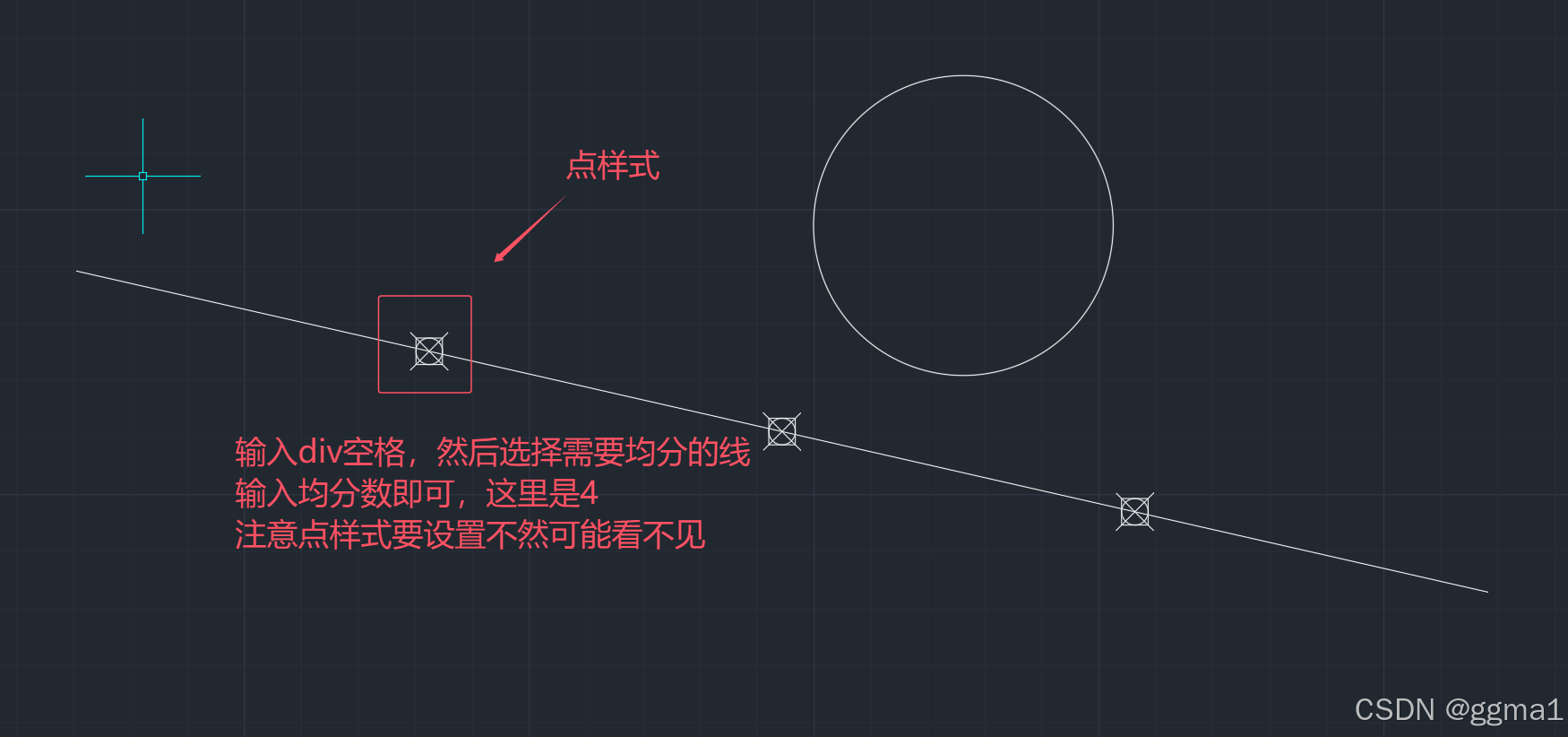

7、div（均分）

8、re（刷新）

在看不清时可以使用re空格，用来刷新图纸，用法和电脑桌面的刷新类似

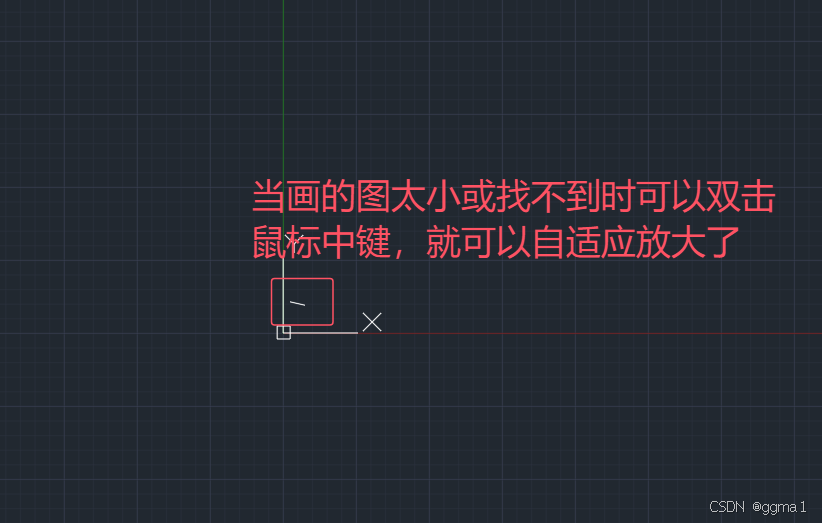

9、z（局部放大）

用法很简单，输入z空格，然后框柱需要放大的部分即可

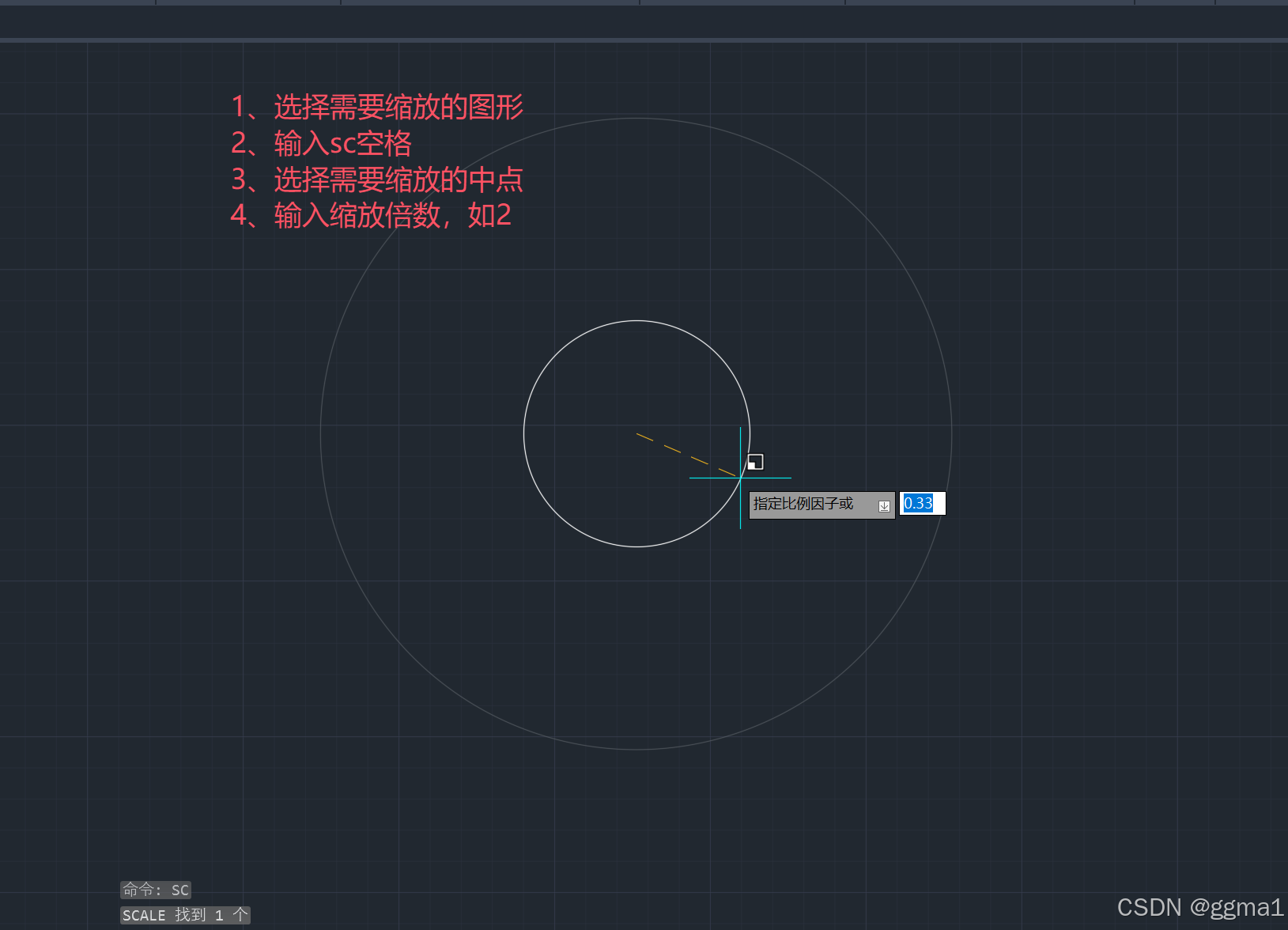

10、sc(缩放（无具体数值，可按倍数））

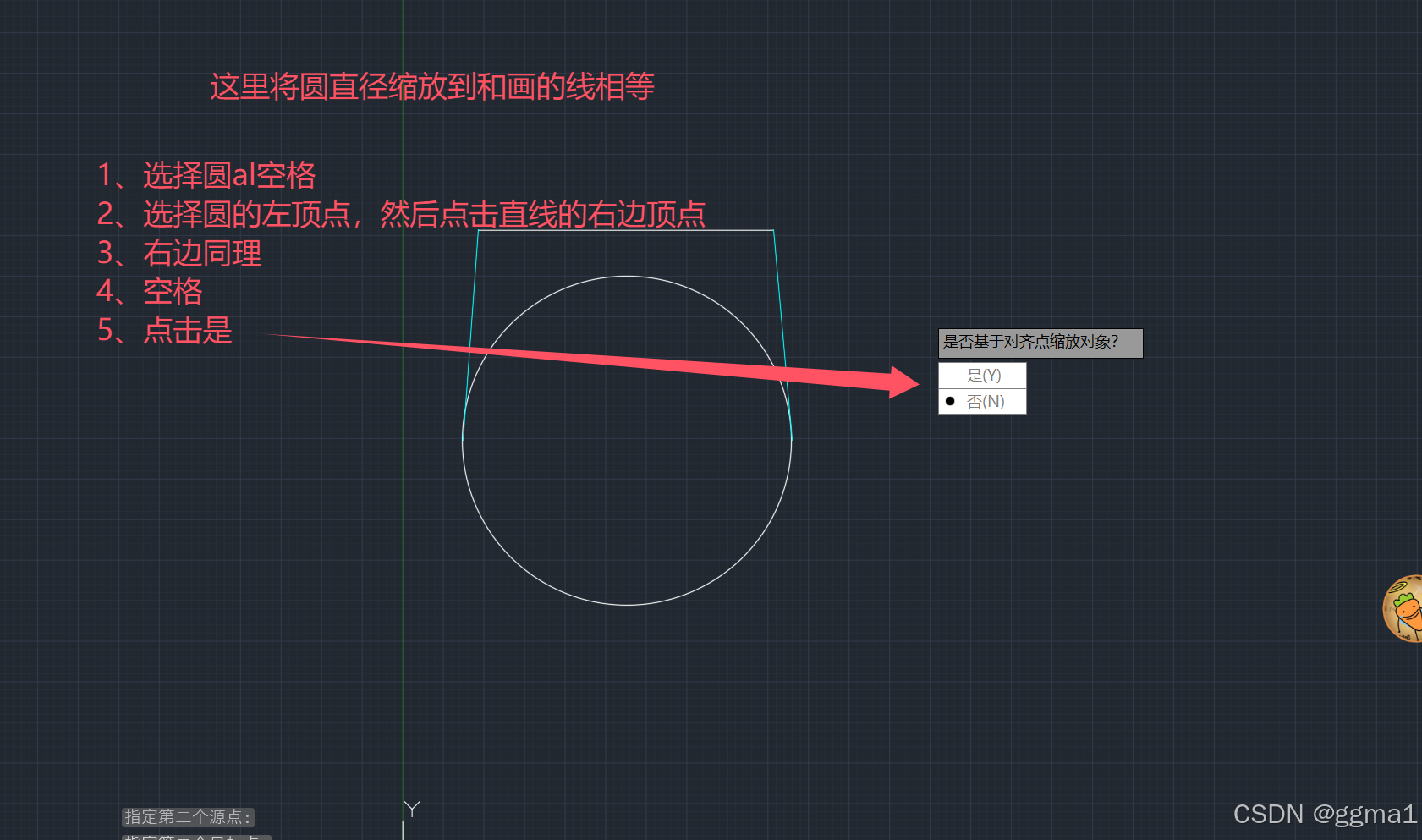

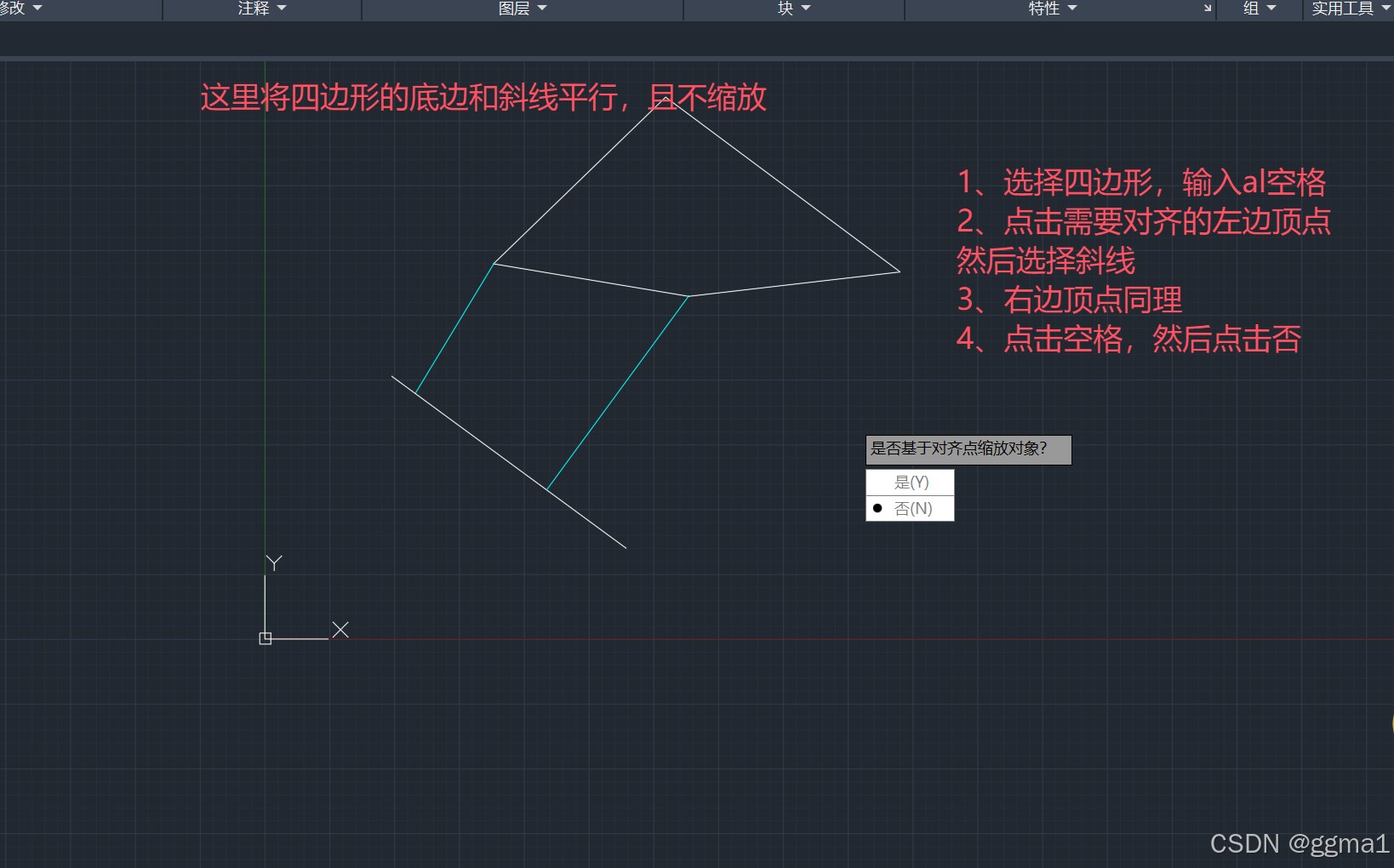

11、al（缩放（可按具体数值）或对齐）

12、s（拉伸）

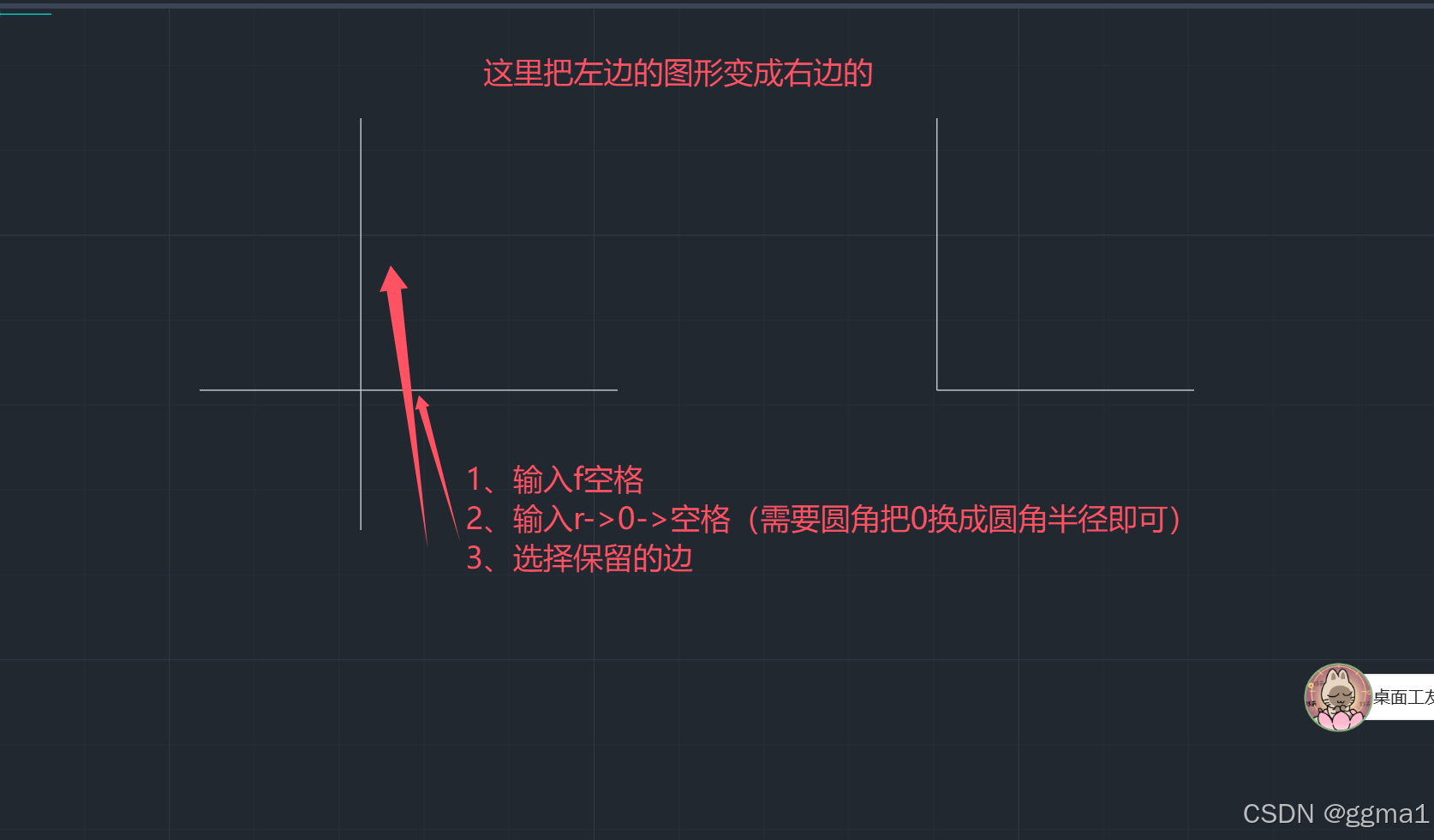

13、f（倒圆角和直角）

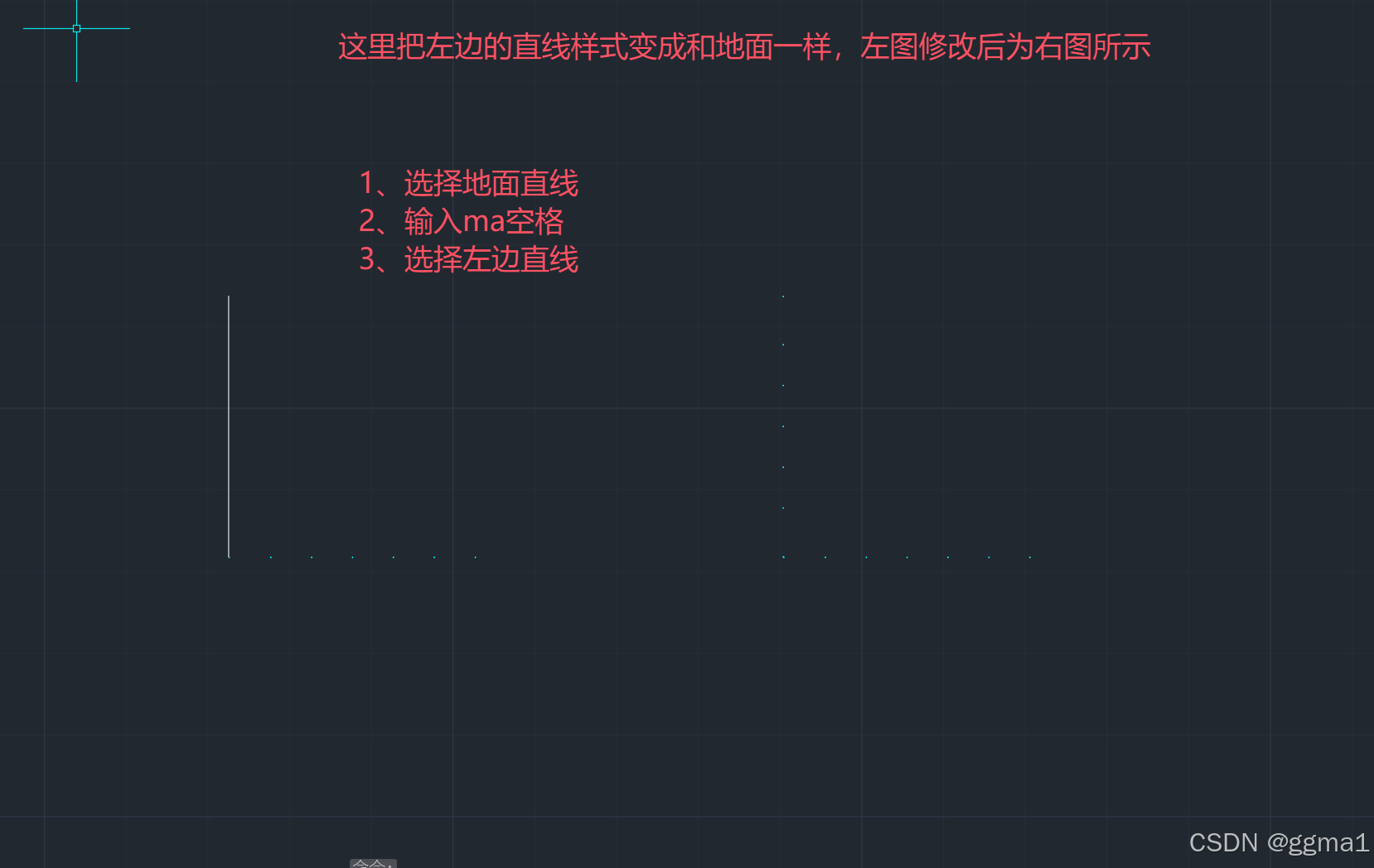

14、ma（修改特性）

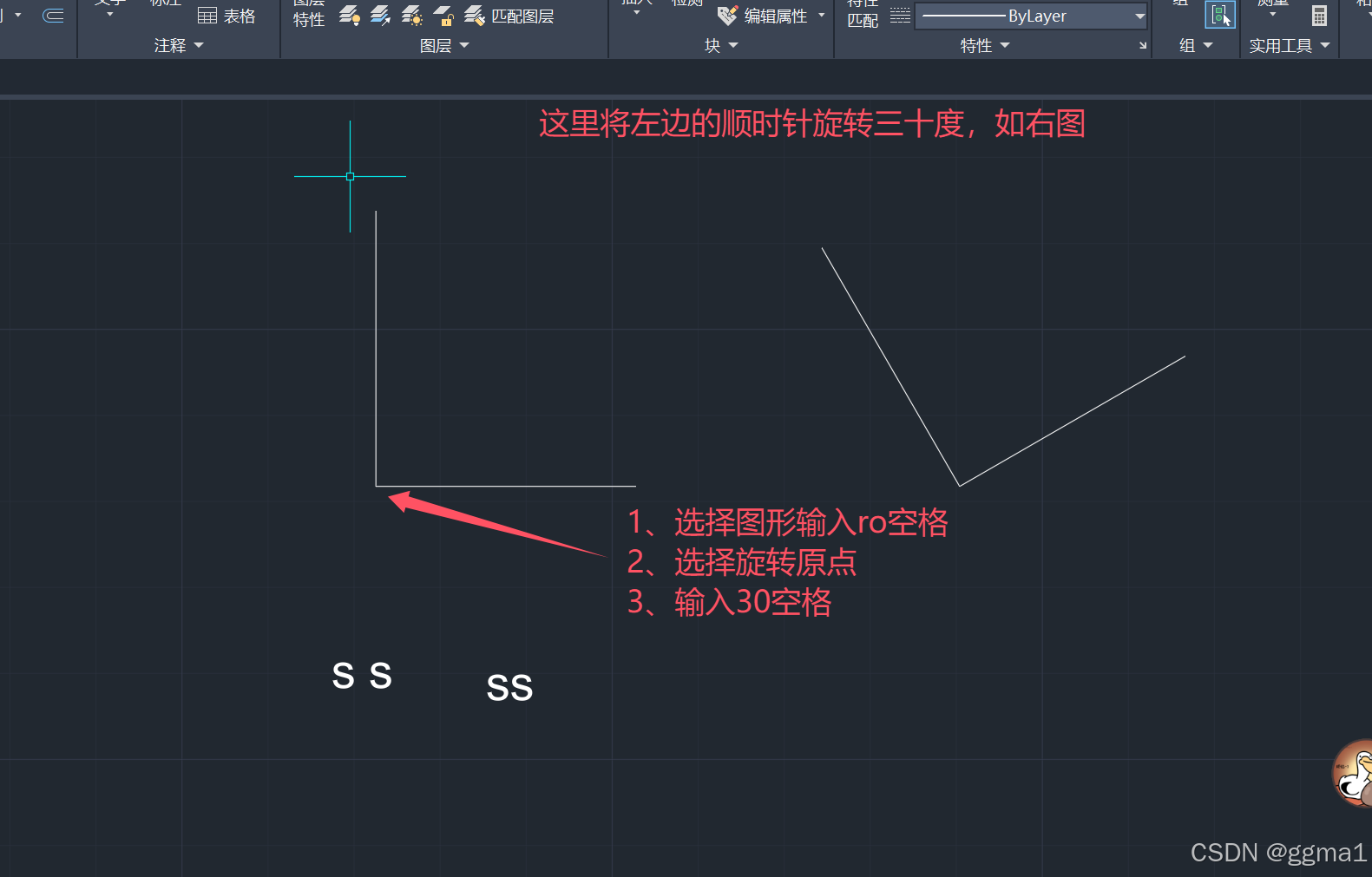

15、ro（旋转）

16、bo（提取轮廓）

在有封闭的空间时，输入bo空格空格，然后选择封闭空间即可生成轮廓线。可以配合ctrl+1调出对象属性查看面积等

17、li（显示对象详细属性）

选择封闭的图像，然后输入li空格即可查看面积，周长等属性

18、tr（修剪）

输入tr空格，然后点击或者线选需要修剪的线段即可

在修剪时按住shift可以达到ex（延长）效果

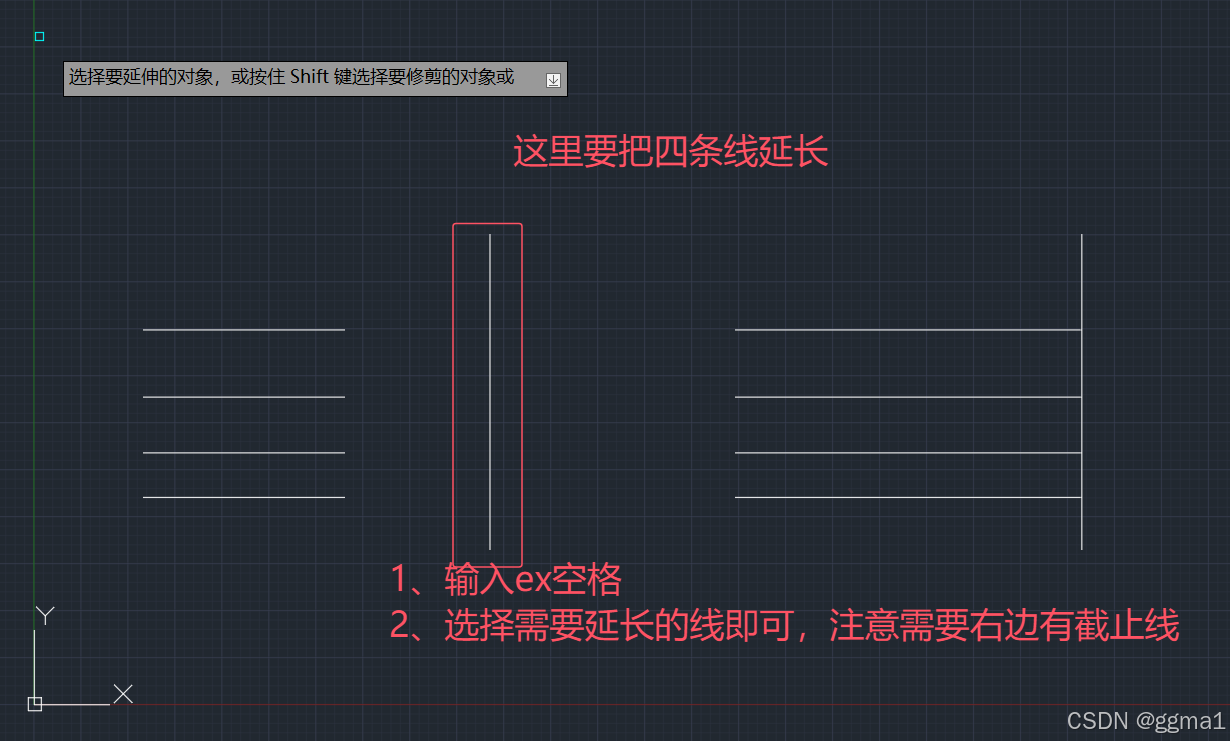

19、ex（延长）

在延长时按住shift可以达到tr（修剪）效果

20、b（组块）

将分离的图像组合成快。

选择需要组合的块->b空格->取名称->拾取点->确定

也可以将选择的图形快速ctrl x剪切后粘贴获得块

21、x（展开）

可以理解为将组块重新分开，在其他地方复制来的也是块，可以用这种方法展开

选择组块->x空格

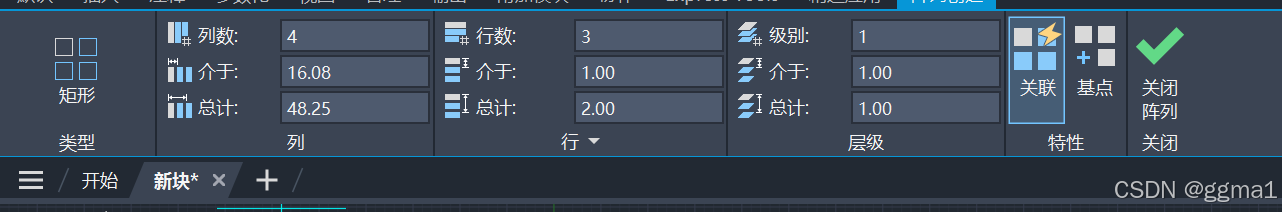

22、ar（阵列）

ar空格->选择需要阵列的图形->选择矩形（或者阵列->选择路径）   即可，这里可以选择矩形阵列和路径阵列，同时在上方可以设置阵列的图形个数

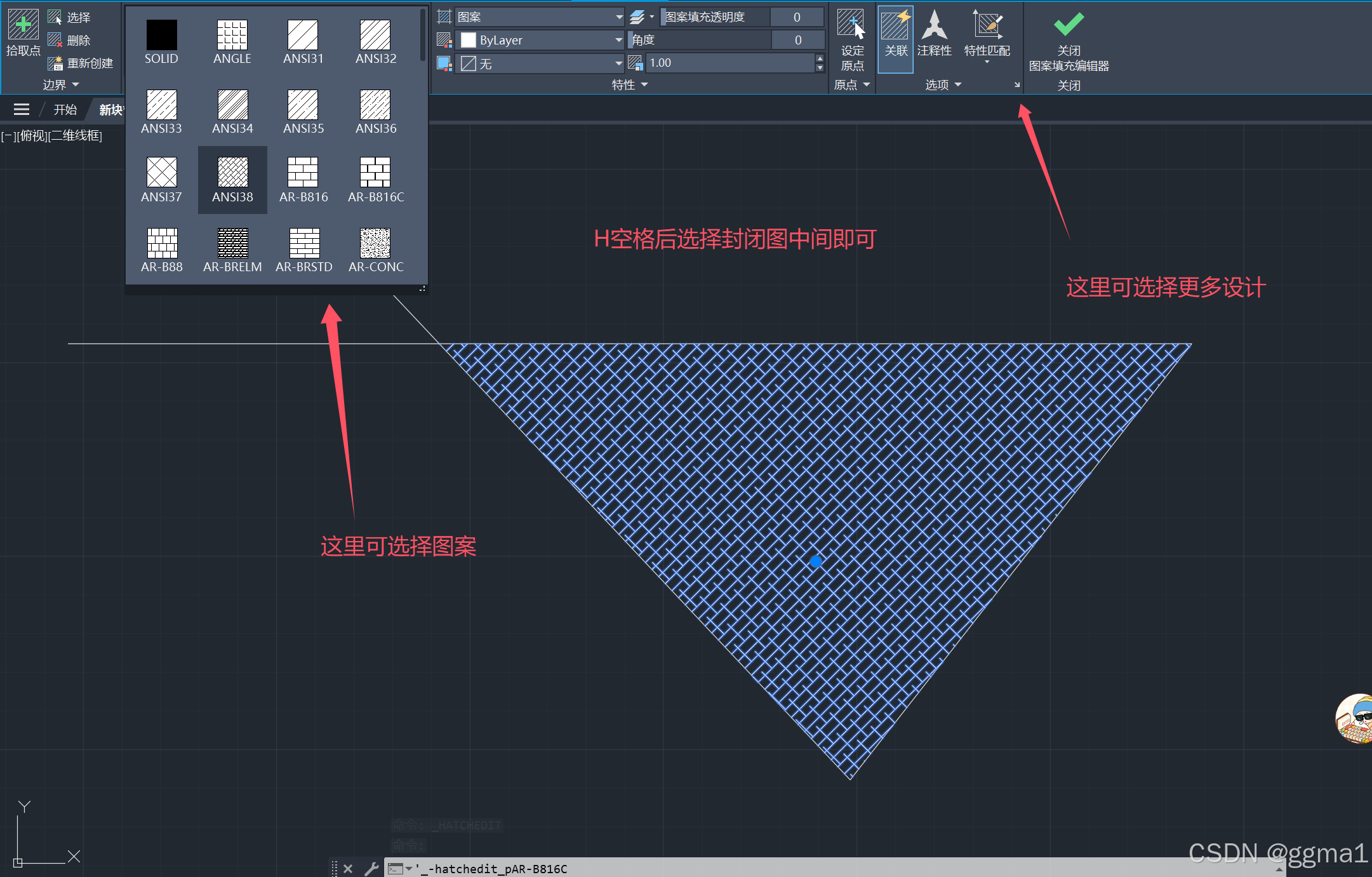

23、H（填充）

h空格->选择封闭图像中间单击即可

24、WIPE（图形遮罩）

WIPE空格->绘制图像即可，可以把填充图案给遮住，可以让遮住的图像右键前置，再遮罩前，然后再组块移动。
