电气CAD(即ACE)将自建块导入系统元件库中,学习笔记

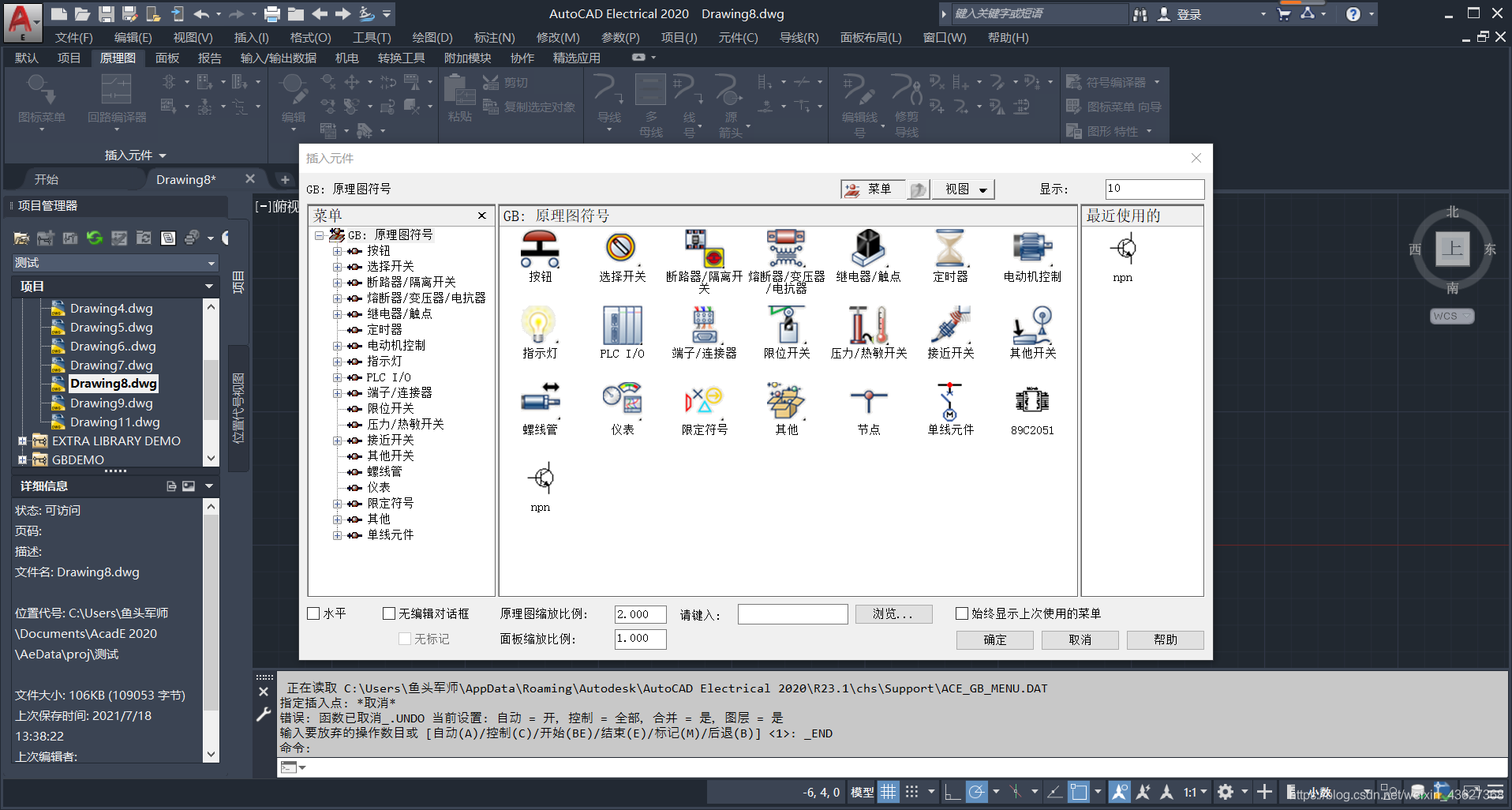

这篇博客介绍了如何在电气CAD(ACE)中将自建块导入系统元件库。首先,使用块编辑器创建元件图形,然后在符号编辑器中插入属性如TAG1、MFG等,并保存为dwg和png。接着,通过图标菜单向导,选择保存路径并录入相关元件,最终在系统原理图的面板上查看自建块。
摘要由CSDN通过智能技术生成

第一步:先在块编辑器中建立自己需要的元件图形。
在这里插入图片描述
在这里插入图片描述

第二步:用符号编辑器,把相应的属性,插入属性,保存为一个dwg文件,一个png照片。
在这里插入图片描述
插入属性的相关介绍:
TAG1 块的名字
MFG 厂家信息
CAT 型号信息
ASSYCODE 组装信息
FAMILY 产品类别信息
DESC1 用户自定义信息1
INST 安装位置
LOC 安装柜号
在这里插入图片描述
找到完成按钮,点击完成,出现以下画面,选择保存的路径,后面需要用到。
在这里插入图片描述

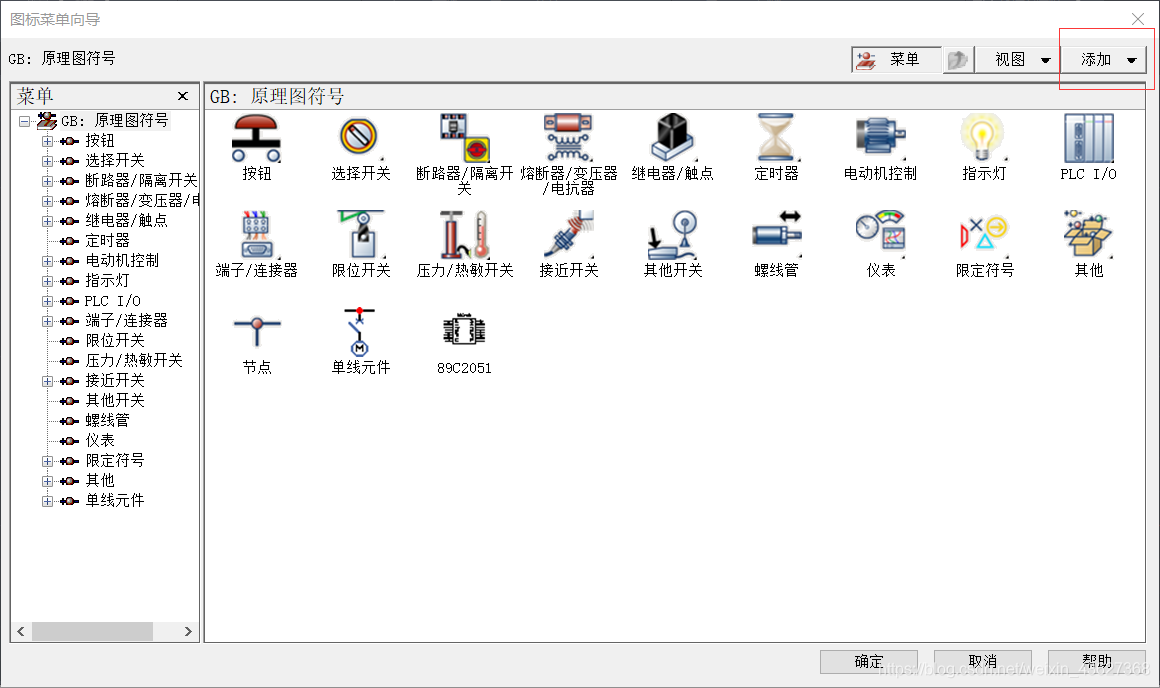

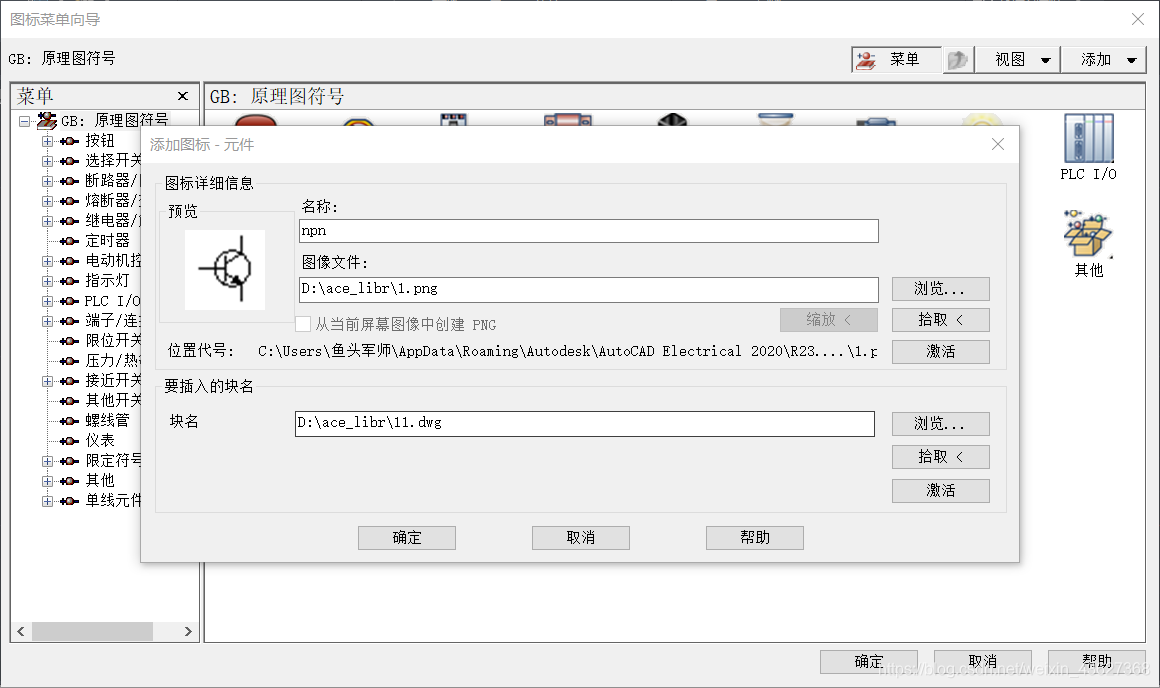

第三步:找到图标菜单向导,
