OPC协议知识科普、配置相关内容

最近出差去一个场站处理了OPC数据对接功能，有感而发，把出差的内容总结下，记录一下

常用的站控系统介绍:

（网络资料+个人总结，如有问题欢迎指正）
DCS系统 是分散控制系统的简称，也有叫集散控制系统的，它是一个集合了计算机，通讯，显示和控制的由过程控制和过程监控的计算机系统。DCS设计的理念是分散控制，集中管理，分级管理，配置灵活，组态方便。
目前主要的厂家有：
国外:霍尼韦尔PKS，西门子PCS，艾默生Deltav和Ovation，横河CENTUM等等
国内:和利时，浙大中控，上海新华，南京科远，国电智深，杭州优稳等等
PKS系统 单指霍尼韦尔的 DCS系统
其中，HoneyWell系统分为客户端与服务端，大量的实时数据均会存储在该系统的服务端中，而客户端则可以在网络相通的情况下，登录PKS管理平台查看、操作硬件设备

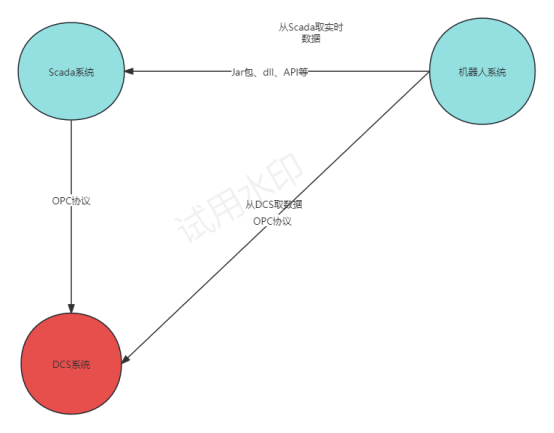

Scada系统:一般指可视化站控管理系统，可以认为Scada系统是把DCS系统做了一层外包装，Scada系统的仪表数据，大部分是通过DCS系统取到的，Scada系统一般会包含所有的DCS平台的点数据。
OPC系统：实际上就是DCS系统，OPC是DCS系统的通讯协议，有时候也会将DCS系统称为OPC系统。

OPC简介

• OPC诞生缘由：OPC诞生之前，软件工程师是不了解硬件和协议的
• OPC解决的是软件和硬件之间的问题，让软件工程师无需了解协议及底层硬件，例如串口协议等
• OPC起到了桥梁的作用：软件工程师对接OPC，OPC对接硬件
• OPC是一种通讯方式，软件工程师都可以不用懂PLC，读取实时数据可以直接读取OPC标签数据。

Windows环境下的opc环境搭建

OPC工具使用免费版的MatrikonOPC

• MatrikonOPCExplorer.exe(OPC client连接工具)
• MatrikonOPCSimulation.exe(OPC Server模拟器)
  两个安装包同时安装，先安装MatrikonOPCExplorer、其次安装MatrikonOPCSimulation，推荐安装MatrikonOPCSimulation，MatrikonOPCSimulation会安装基础的OPCEnum服务环境等，免去不少配置内容
  安装时，一直点击下一步，安装即可，无需特殊操作


opc client环境搭建

（从其他博主出摘抄，忘记出处了…）
1、首先是OPC客户端的用户名和密码需要和OPC服务器端的用户名和密码相同，而且需要赋予管理员权限，如果没有这么配置的话，根本获取不到OPC的服务器列表。

2、WINDOWS防火墙一定要关闭，在我的电脑（计算机）->控制面板->系统和安全->WINDOWS防火墙->打开或关闭Windows防火墙，两项都要关闭。

3、DCOM安全设置，在开始->运行中输入dcomcnfg，弹出DCOM安全设置窗口。

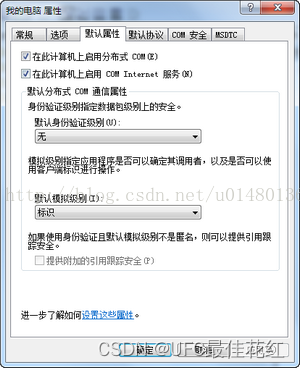

在属性->默认属性中进行如下配置：

在这里插入图片描述

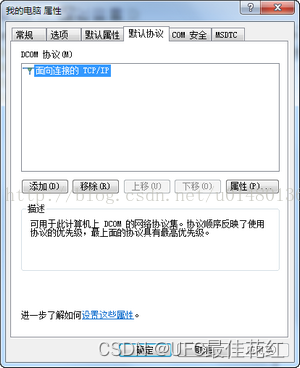

在属性->默认协议中把DCOM协议改为面向连接的TCP/IP协议，如果没有的话，在下面的“添加”里面进行添加：

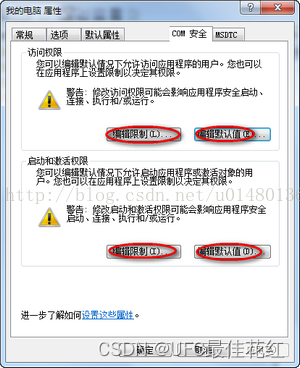

在属性->COM安全中，进行配置：

如上图所示，分别有四项，访问权限的编辑限制和编辑默认值，和启动和激活权限的编辑限制和编辑默认值，Google一下的话，配置方式不一，笔者综合了一下，四项都分别添加了ANONYMOU LOGON（匿名登录用户）、Everyone（所有人）、INTERACTIVE（交互式用户组）、Administrator（当前登录的管理员帐户），把这些用户的权限全部勾选，一切OK。

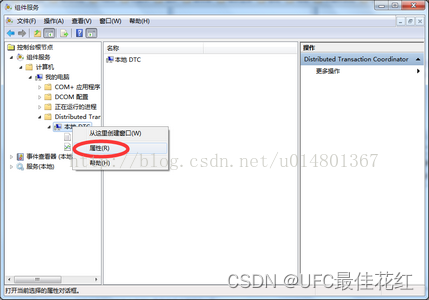

在我的电脑->Distributed Transaction Coordinator->本地DTC的属性中进行设置：

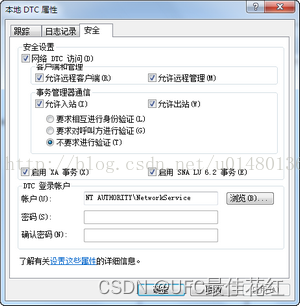

在安全选项卡下配置结果如下：

如此，则完成了第三步的配置。

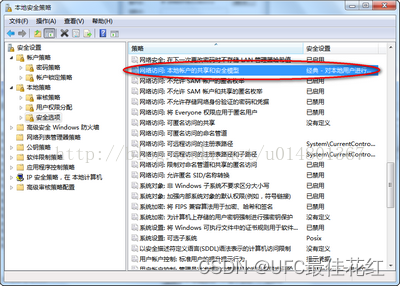

4、本地安全策略设置，在我的电脑->控制面板->系统和安全->管理工具->本地安全策略中，打开本地策略->安全选项，在网络访问:本地帐户的共享和安全模型，更改为经典-对本地用户进行身份验证，不改变其本来身份，这项基本上是默认设置，但是非常重要。

至此，OPC Client端搭建环境完成，即可着手开发OPC程序，读取服务器数据

对接OPC需要的材料

对接OPC服务，需要厂商提供如下内容:

• OPC服务器ip
• OPC服务器账号、密码（如果没有密码校验可以不要，但是一般都会有）
• 如果有账号密码，必须在读取的电脑上创建一个相同的windows账号密码，且在连接、读取OPC服务器时，使用该用户（不使用会报错）
• OPC服务器 组Id（ProgID）

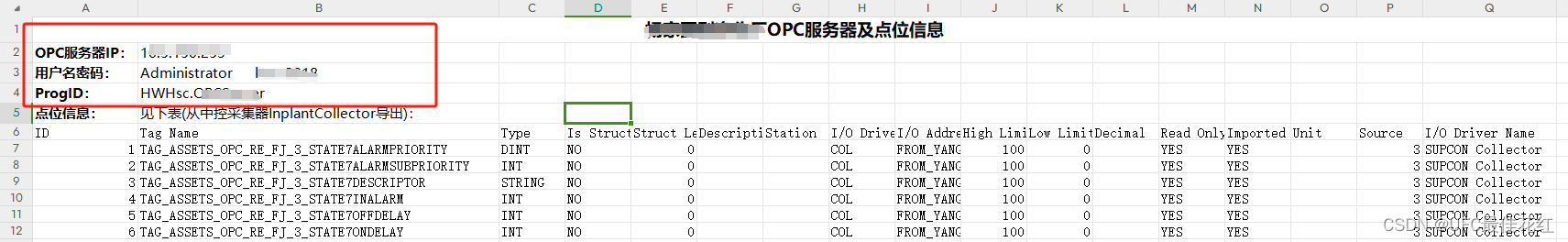

  如（我对接的厂商就提供了如下内容）：


HoneyWell OPC数据 主键结构分析

(主键结构仅供参考)
OPC的数据是根据唯一的主键进行读取，目前仅接触过HoneyWell的OPC数据结构，
主键 TagID结构分析
/ASSETS/OPC: 各个场站一般都定义了标准的前缀
PI_1713: 点位的数据集合(包括实时数据、数据名、报警高低限等等)
xxx：后缀名，指点位的具体数据（后缀名也是场站自定义，应该存在部分通用的后缀名）
如:
/ASSETS/OPC/PI_1713.PV：读取数据后就是 PI_1713的实时数据
/ASSETS/OPC/PI_1713.Description：读取数据后就是 PI_1713的描述信息
